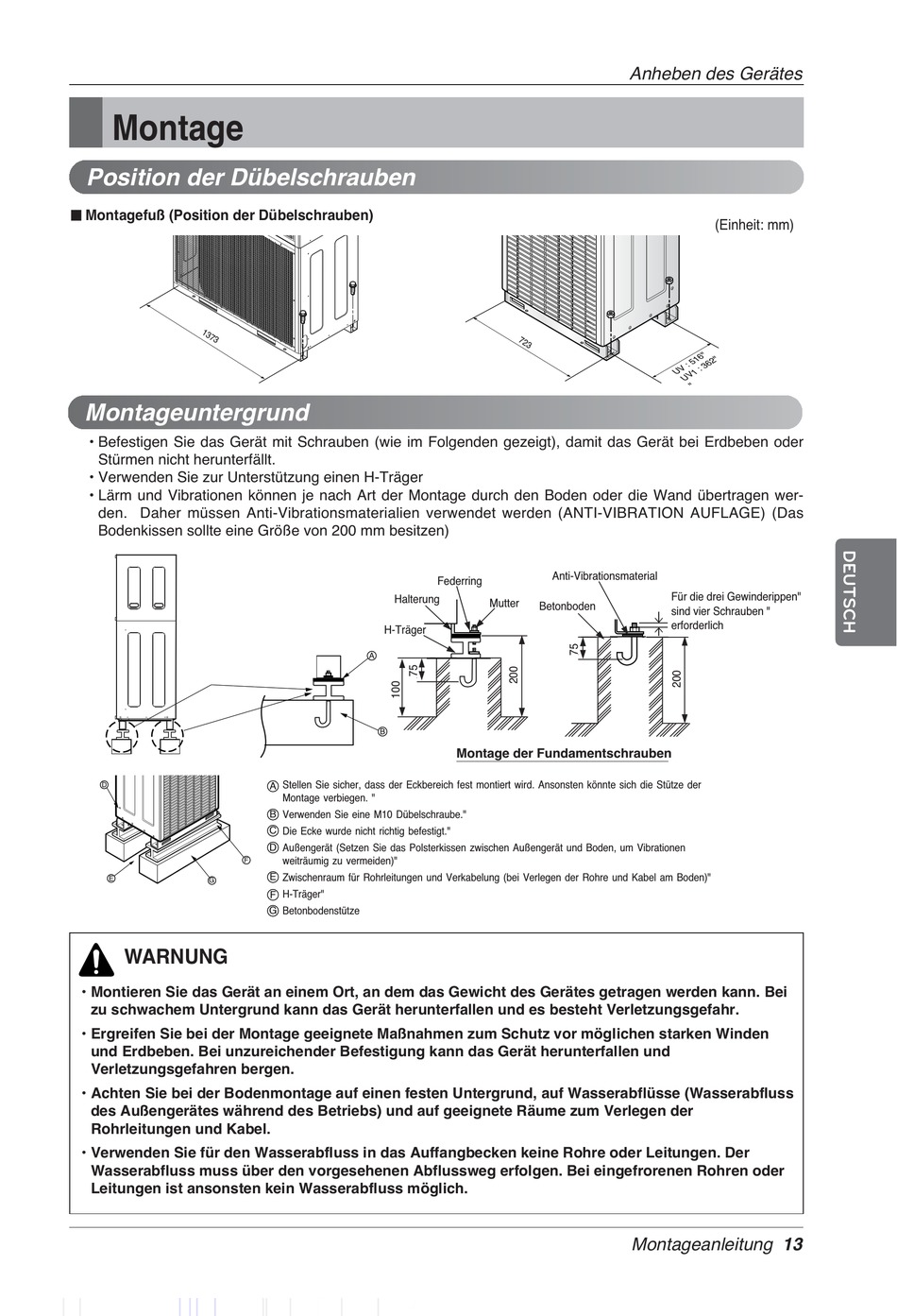

Montage
Position der Dübelschrauben
n Montagefuß (Position der Dübelschrauben)
Montageuntergrund
• Befestigen Sie das Gerät mit Schrauben (wie im Folgenden gezeigt), damit das Gerät bei Erdbeben oder
Stürmen nicht herunterfällt.
• Verwenden Sie zur Unterstützung einen H-Träger
• Lärm und Vibrationen können je nach Art der Montage durch den Boden oder die Wand übertragen wer-
den. Daher müssen Anti-Vibrationsmaterialien verwendet werden (ANTI-VIBRATION AUFLAGE) (Das
Bodenkissen sollte eine Größe von 200 mm besitzen)
G
WARNUNG
• Montieren Sie das Gerät an einem Ort, an dem das Gewicht des Gerätes getragen werden kann. Bei
zu schwachem Untergrund kann das Gerät herunterfallen und es besteht Verletzungsgefahr.
• Ergreifen Sie bei der Montage geeignete Maßnahmen zum Schutz vor möglichen starken Winden
und Erdbeben. Bei unzureichender Befestigung kann das Gerät herunterfallen und
Verletzungsgefahren bergen.
• Achten Sie bei der Bodenmontage auf einen festen Untergrund, auf Wasserabflüsse (Wasserabfluss
des Außengerätes während des Betriebs) und auf geeignete Räume zum Verlegen der
Rohrleitungen und Kabel.
• Verwenden Sie für den Wasserabfluss in das Auffangbecken keine Rohre oder Leitungen. Der
Wasserabfluss muss über den vorgesehenen Abflussweg erfolgen. Bei eingefrorenen Rohren oder
Leitungen ist ansonsten kein Wasserabfluss möglich.
Federring
Halterung
H-Träger
Stellen Sie sicher, dass der Eckbereich fest montiert wird. Ansonsten könnte sich die Stütze der
A
Montage verbiegen. ø
Verwenden Sie eine M10 Dübelschraube.ø
B
C
Die Ecke wurde nicht richtig befestigt.ø
D
Außengerät (Setzen Sie das Polsterkissen zwischen Außengerät und Boden, um Vibrationen
weiträumig zu vermeiden)ø
E
Zwischenraum für Rohrleitungen und Verkabelung (bei Verlegen der Rohre und Kabel am Boden)ø
H-Trägerø
F
G
Betonbodenstütze
Anti-Vibrationsmaterial
Mutter
Betonboden
Montage der Fundamentschrauben
Anheben des Gerätes
(Einheit: mm)
Für die drei Gewinderippenø
sind vier Schrauben ø
erforderlich
Montageanleitung 13
