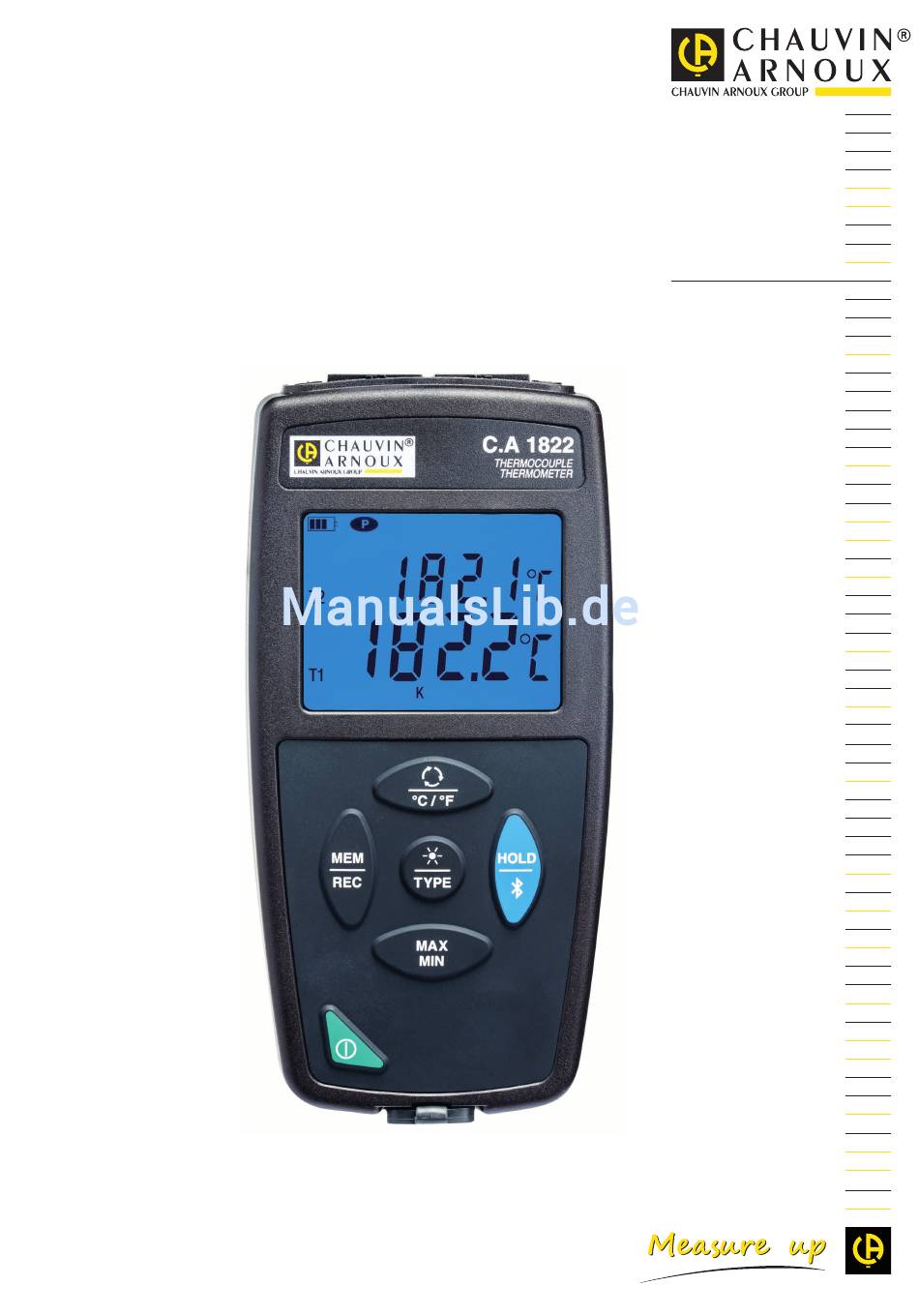

- Seite 1 DE - Bedienungsanleitung C.A 1821 C.A 1822 C.A 1823 Thermometer...
-
Seite 2: Sicherheitshinweise
Wir danken Ihnen für das Vertrauen, dass Sie uns mit dem Kauf dieses Thermometers mit Thermoelement C.A 1821 oder C.A 1822 bzw. eines Widerstandsthermometers C.A 1823 entgegengebracht haben. Um die optimale Benutzung Ihres Gerätes zu gewährleisten, bitten wir Sie: „ diese Bedienungsanleitung sorgfältig zu lesen „... -
Seite 3: Inhaltsverzeichnis
4.5. Data Logger Transfer Software ............................ 14 5. TECHNISCHE SPEZIFIKATIONEN ............................18 5.1. Referenzbedingungen ..............................18 5.2. Elektrische Daten für C.A 1821 und C.A 1822 ......................18 5.3. Elektrische Daten für C.A 1823 ............................ 19 5.4. Speicher ..................................20 5.5. USB ....................................20 5.6. -
Seite 4: Erste Inbetriebnahme
1. ERSTE INBETRIEBNAHME 1.1. LIEFERUMFANG Thermometer mit Thermoelement C.A 1821 Lieferung in Karton mit: „ 3 Alkalibatterien AA bzw. LR6 „ 1 USB/Micro-USB-Kabel „ 1 mehrsprachige Schnellstart-Anleitung „ 1 mehrsprachiges Sicherheitsdatenblatt „ 1 Prüfbericht „ 1 Tasche Thermometer mit Thermoelement C.A 1822 Lieferung in Karton mit: „... -
Seite 5: Batterien Einlegen
1.4. BATTERIEN EINLEGEN Kerben zum Aufhängen des Geräts. Gummischuhe vermeiden ein Abrutschen. Magnet zum Befestigen an einer Metallfläche. Batteriefach. „ Auf den Clip am Batteriefach drücken und anheben. „ Batteriefach entfernen. „ Neue Batterien einlegen, dabei die Polarität berücksichtigen. „ Batteriefach ordentlich ganz schließen. -
Seite 6: Präsentation Der Geräte

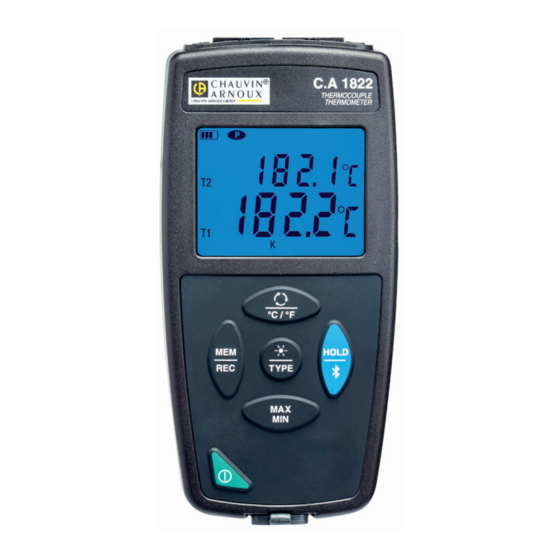

2. PRÄSENTATION DER GERÄTE 2.1. PRÄSENTATION VON C.A 1821 UND 1822 Eingang T1. Eingang T2. C.A 1821 C.A 1822 THERMOCOUPLE THERMOMETER THERMOCOUPLE THERMOMETER Beleuchtete LCD- Anzeige. Tastatur mit 5 Tasten. °C / ° F °C / ° F HOLD HOLD... -
Seite 7: Präsentation Des C.a 1823
2.3. GERÄTEFUNKTIONEN C.A 1821 und C.A 1822 sind Thermometer mit Thermoelement, mit jeweils einer bzw. zwei Kanälen. Sie funktionieren mit Thermoelementen vom Typ K (Chromel / Alumel), J (Eisen / Konstantan), T (Kupfer / Konstantan), E (Chromel / Konstantan), N (Nicrosil / Nisil), R (Platin-Rhodium / Platin), S (Platin-Rhodium / Platin) und ermöglichen ein Temperaturmessen von -250 bis... -
Seite 8: Taste Ein/Aus
Daten sonst verloren gehen. 2.5. FUNKTIONSTASTEN Taste Funktion Für C.A 1821 und C.A 1823 °C/°F „ Mit der Taste °C/°F zeigt das Gerät die Messdaten entweder in °C oder in °F an. Für C.A 1822 „... -
Seite 9: Anzeige
2.6. ANZEIGE MIN MAX MEM FULL HOLD Sekundäranzeige, nur bei C.A 1822. T2-T1-T2 Hauptanzeige. PT1000 K J T E N R S Wenn die Sensoren oder Sonden nicht angeschlossen sind, erscheint - - - - auf dem Display. Bei Über- oder Unterschreitungen der Grenzwerte erscheint OL. : zeigt an, dass die automatische Abschaltung deaktiviert und das Gerät im Dauerbetrieb ist. -
Seite 10: Verwendung Im Offline-Betrieb
über die Software Data Logger Transfer (siehe HOLD Abs. 4). TYPE „ Bei C.A 1821 und 1822 stellen Sie den Fühler-Typ mit langem Drücken der Taste TYPE ein. Bei C.A 1821 und 1822 ist es ein Thermoelement vom °C / ° F Typ K, J, T, E, N, R oder S. -
Seite 11: Sonstige Funktionen
„ Drückt man lang auf die Taste °C/°F, werden die Messungen in °F angezeigt. Warten Sie mit dem Ablesen, bis sich der Messwert stabilisiert hat. Näheres über die Ansprechzeit der Fühler entnehmen Sie bitte Kap. 5.2.3. 3.2. SONSTIGE FUNKTIONEN „ Wenn beim C.A 1822 zwei Messfühler angeschlossen sind, kann mit der Taste die Differenz zwischen den beiden Messergebnissen auf das Display aufgerufen werden. - Seite 12 Er.12: Die aktualisierte Firmware-Version ist mit den Elektronikkarten im Gerät nicht kompatibel. Laden Sie die vorherige Firmware wieder auf das Gerät. Er.13: Fehler bei der Aufzeichnungsprogrammierung. Stellen Sie sicher, dass die Geräteuhr und die Zeiteinstellung der Datenlogger Transfer-Software übereinstimmen.
-
Seite 13: Verwendung Im Aufzeichnungsmodus
4. VERWENDUNG IM AUFZEICHNUNGSMODUS Die Geräte können auf zwei Arten betrieben werden: „ Im Offline-Betrieb, dieser Modus wurde im vorhergehenden Kapitel beschrieben. „ Im Aufzeichnungsmodus, wo sie von einem PC gesteuert werden. dieser Modus wird im folgenden Kapitel beschrieben. 4.1. ANSCHLUSS Das Gerät bietet dem Nutzer 2 Kommunikationsarten: „... -
Seite 14: Bluetooth-Verbindung
4.4. BLUETOOTH-VERBINDUNG Das Gerät verfügt über eine Bluetooth 4.0 Low Energy, für die keine Kopplung erforderlich ist. „ Schalten Sie Bluetooth auf Ihrem PC ein. Sollte Ihr Computer keine Bluetooth-Funktion besitzen, bauen Sie entweder eine Karte ein oder schließen einen Bluetooth-Adapter an einen USB-Port an (siehe Abs. 1.2). Windows 7 unterstützt Bluetooth Low Energy nicht, verwenden Sie daher einen spezifischen USB / Bluetooth-Adapter (siehe Abs. -
Seite 15: Datum Und Uhrzeit
4.5.2. DATUM UND UHRZEIT Im Menü Gerät werden Datum und Uhrzeit der Geräteuhr eingestellt. Wenn gerade eine Aufzeichnung läuft bzw. für später geplant ist, kann die Geräteuhr jedoch nicht geändert werden. Mit einem Klick auf können Sie die Anzeigeformate für Datum und Uhrzeit wählen. 4.5.3. -
Seite 16: Aufzeichnung Bei Alarm
4.5.5. ANZEIGE Mit einem Klick auf und dann unter der Registerkarte Thermometer, kann die Messanzeige für das Gerät geändert werden. Dieselbe Möglichkeit besteht mit den Tasten oder °C/°F oder TYPE. 4.5.6. ALARM Für jeden der Messkanäle ist es möglich, über unter der Registerkarte Alarme Grenzwerte zu programmieren. -
Seite 17: Formatieren Des Gerätespeichers
4.5.11. FORMATIEREN DES GERÄTESPEICHERS Der Gerätespeicher ist bereits formatiert. Sollte jedoch ein Fehler auftreten (lesen bzw. schreiben nicht möglich), muss er eventuell mit Windows neu formatiert werden. In diesem Fall gehen alle Daten verloren. -
Seite 18: Technische Spezifikationen
Betriebsstunden bzw. bei den anderen Modellen nach 8.000 Betriebsstunden der Fall. Der Anschluss von C.A 1821 und C.A 1822 an einen PC über ein Micro-USB-Kabel verursacht ein Erhitzen des Geräts. Dies kann beim Temperaturmessen zu einem Fehler in der Größenordnung von 1,5°C führen. -
Seite 19: Elektrische Daten Für C.a 1823
Schließen Sie den C.A 1821 oder den C.A 1822 nicht zum Messen an einen PC an, sondern nur zum Programmieren oder Übertragen der Aufzeichnungen. 5.2.3. ANSPRECHZEIT Die Ansprechzeit eines Thermoelements, das einem Temperatursprung unterzogen wurde, ist die Zeit, nach der die EMK ihre vollständige Änderung erreicht hat. -
Seite 20: Speicher
± 0,13°C / 10°C 5.4. SPEICHER Flashdrive-Speichergröße mit den Aufzeichnungen: „ 2 Mb für C.A 1821 und C.A 1823, „ 4 Mb beim C.A 1822. Das bedeutet eine Speicherkapazitäten für eine Million Messungen. Jede Messung wird mit Datum, Uhrzeit und Einheit aufge- zeichnet. -
Seite 21: Umgebungsbedingungen
Das Gerät entspricht der Norm IEC-61326-1. Die Geräte werden zwar durch elektromagnetische Wellen nicht beeinträchtigt, die an C.A 1821 und C.A 1822 angeschlossenen Messfühler allerdings schon. Nachdem es sich um drahtförmige Fühler handelt, sind sie wie Antennen empfänglich für elektroma-... -
Seite 22: Wartung
Rufen Sie dazu unsere Website auf: www.chauvin-arnoux.com Dann gehen Sie in der Rubrik „Software-Support“ auf „Software-Downloads“, dann „C.A 1821“, „C.A 1822“ oder „C.A 1823“. Bei einer Aktualisierung der Software können die benutzerspezifische Konfiguration des Geräts und die gespeicherten Messdaten verloren gehen. Sichern Sie diese Daten daher vorher auf Ihrem PC bevor Sie mit der Aktualisierung beginnen. - Seite 23 Aktualisierung der eingebauten Software „ Laden Sie zunächst die Datei .bin von unserer Website herunter. Halten Sie die MEM-Taste gedrückt und starten Sie das Gerät mit der Taste . Das Gerät zeigt BOOT an. „ Lassen Sie die Tasten los, das Gerät ist bereit für eine neue Software und zeigt COPY an. „...
-
Seite 24: Garantie
7. GARANTIE Unsere Garantie erstreckt sich, soweit nichts anderes ausdrücklich gesagt ist, auf eine Dauer von 24 Monaten nach Überlassung des Geräts. Einen Auszug aus unseren Allgemeinen Geschäftsbedingungen erhalten Sie auf Anfrage. Eine Garantieleistung ist in folgenden Fällen ausgeschlossen: „ Bei unsachgemäßer Benutzung des Geräts oder Benutzung in Verbindung mit einem inkompatiblen anderen Gerät. „... - Seite 26 FRANCE INTERNATIONAL Chauvin Arnoux Group Chauvin Arnoux Group 190, rue Championnet Tél : +33 1 44 85 44 38 75876 PARIS Cedex 18 Fax : +33 1 46 27 95 69 Tél : +33 1 44 85 44 85 Fax : +33 1 46 27 73 89 Our international contacts info@chauvin-arnoux.com...
