Montage
Innengerätemontage

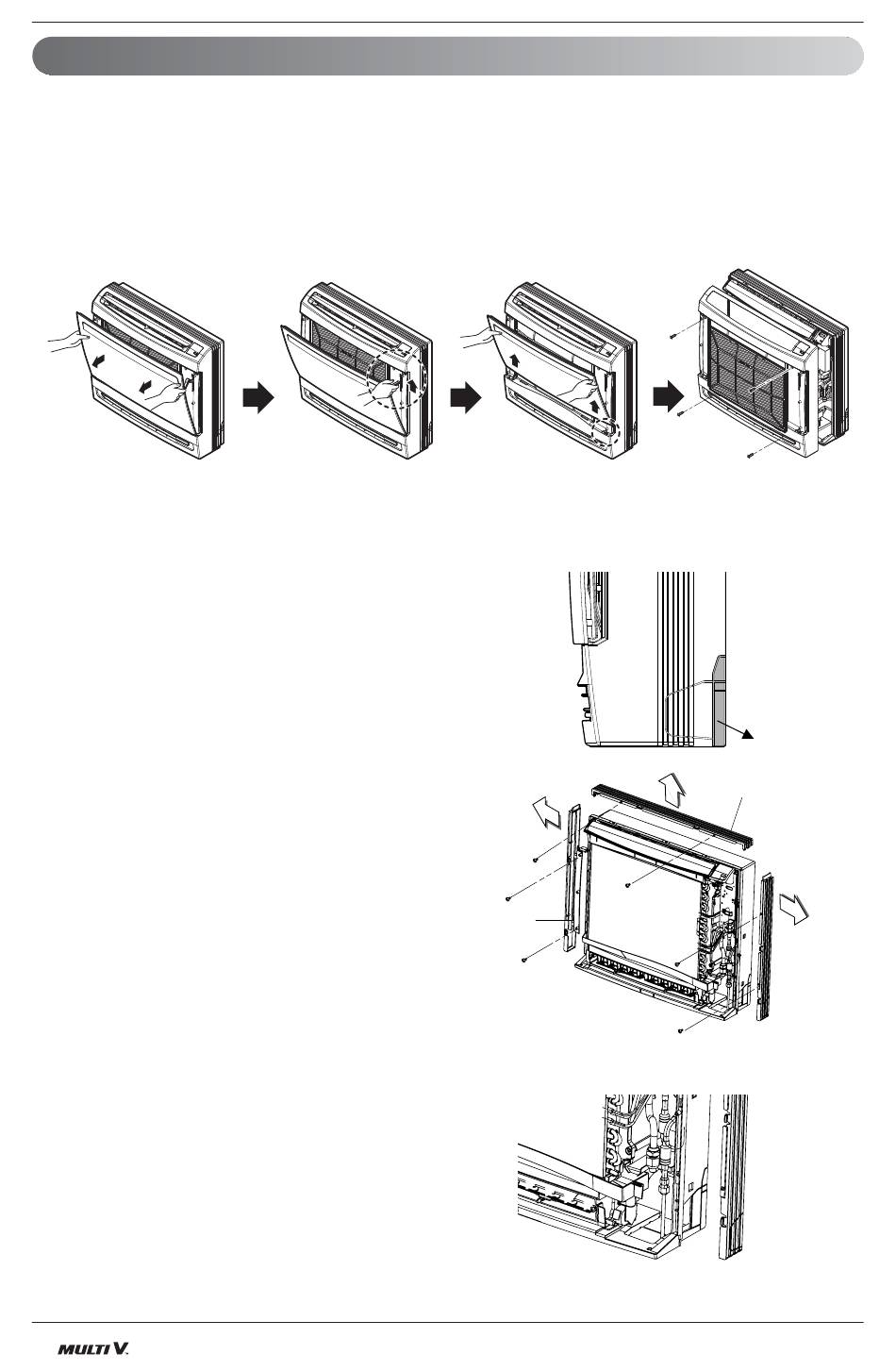

1. Vorbereitungen/Frontblende abnehmen
1. Nehmen Sie das Vordergitter zum Öffnen nach vorne heraus.
2. Ziehen Sie dann den Verschluss des Gitters aus der Halterung in der Frontblende.
3. Ziehen Sie nun die beiden Scharniere des Gitters aus den Halterungen in der Frontblende.
4. Entfernen Sie alle vier Schrauben und nehmen Sie die Frontblende nach vorn ab.
2. Vorbereitungen/Formungen, seitliche Rohrleitungen und Unterputz-
Montage
2-1 Formungen
1. Entfernen Sie die Schlitze auf der Rückseite.
2-2 Unterputz-Montage
1. Lösen Sie die sechs Schrauben.
2. Nehmen Sie die obere Schutzblende ab.
3. Nehmen Sie die seitlichen Schutzblenden ab.
2-3 Seitliche Rohrleitungen (Siehe 2-2.)
1. Nehmen Sie die Schutzblenden ab.
2. Entfernen Sie die Schlitze
3. Bringen Sie die Schutzblenden an.
8 Innengerät
Seitliche
Schutzblende
Entfernen
Obere Schutzblende
