Termineinstellung (Alarm setting)

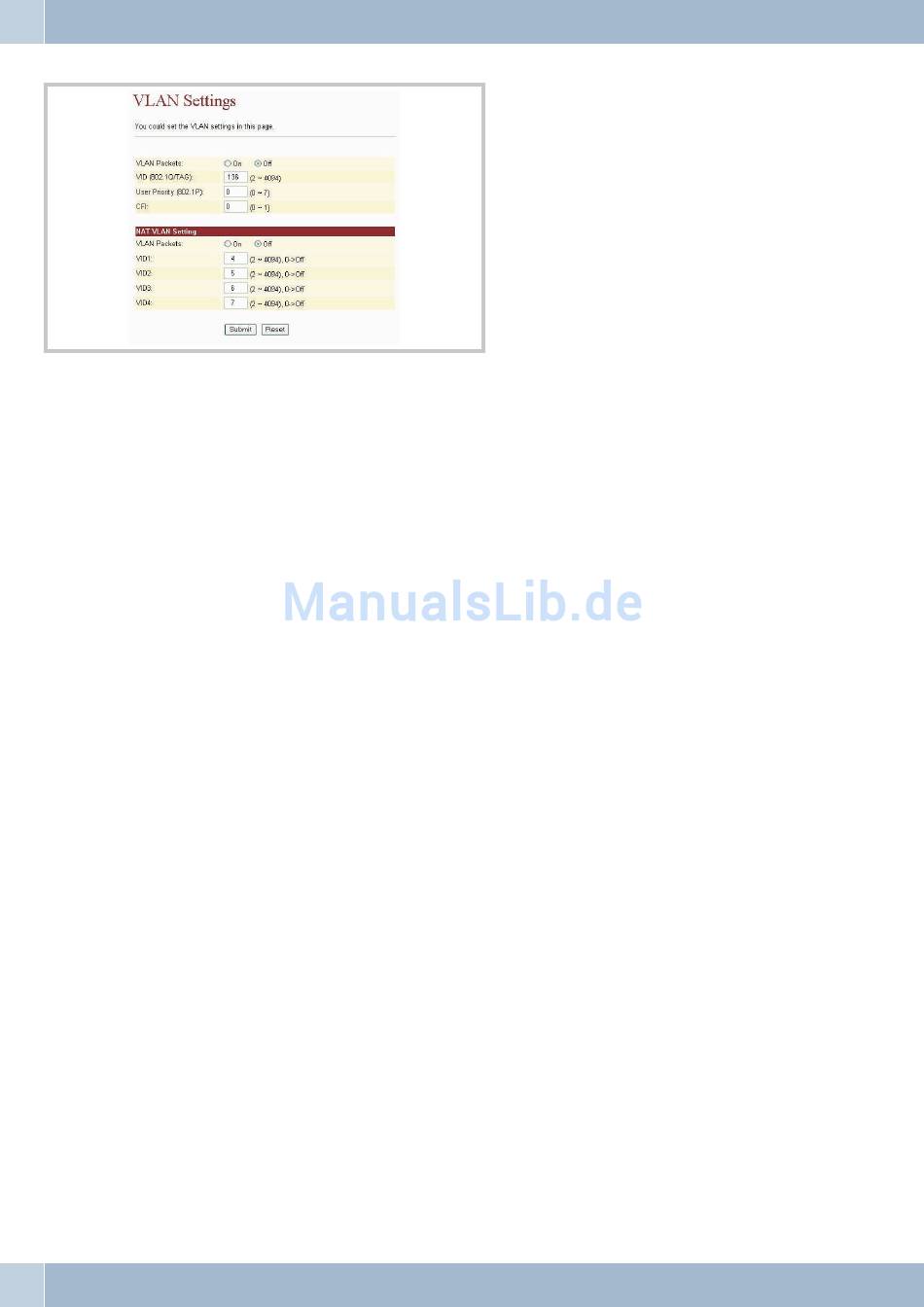

Für die Konfiguration der VLAN-Einstellungen gibt es zwei Abschnitte:
• Einen für VoIP-Pakete, die das Telefon erreichen,
• Einen für VLAN-Einstellungen im NAT-Modus.
Es können zwei Arten von Paketen ankommen:
• VoIP-Pakete
• Pakete, die über die LAN-Schnittstelle an den PC geleitet werden.
VLAN-Pakete:
• Wenn Sie die Option »VLAN-Pakete« aktivieren, werden alle eingehenden Pakete anhand ihrer
IP-Adresse und der VID überprüft, sofern Sie Einstellungen für VID, User Priority und CFI
vorgenommen haben.
VID:
• Setzen Sie bitte die VID gemäß der Informationen Ihres Service-Providers.
User Priority:
• Definiert eine Benutzerpriorität mit Hilfe von acht Prioritätsstufen (2^3). IEEE 802.1P spezifi-
ziert die Verwendung der drei Benutzerprioritäts-Bits. In der Regel wird dieser Wert von Ihrem
Service-Provider festgelegt-
CFI:
• Der Canonical Format Indicator wird auf Ethernet Switches immer auf null gesetzt. CFI wird für
die Kompatibilität von Ethernet- und Token-Ring-Netzen verwendet. Wenn an einer Ether-
net-Schnittstelle ein Frame mit einem CFI von eins ankommt, so sollte dieser nicht unverändert
an eine unmarkierte Schnittstelle weitergeleitet werden.
• Wenn Sie die Option VLAN Packets aktivieren und VID, User Priority und CFI angeben, werden
alle mit der IP-Adresse des Telefons und der gleichen VID eingehenden Pakete angenommen.
Pakete, welche die IP-Adresse des Telefons, aber eine andere VID haben, werden vom Telefon
abgewiesen. Pakete mit einer anderen IP-Adresse werden über die LAN-Schnittstelle an den PC
geleitet.
DMZ-Einstellung (DMZ Setting)
• DMZ: In der Einstellung »On« werden alle Pakete (ausgenommen SIP-spezifische Pakete) an die
IP-Adresse weitergeleitet, die unter »DMZ Host IP« eingetragen ist.
• DMZ Host IP: Eingabe der IP-Adresse, die zur DMZ gehören soll.
47
