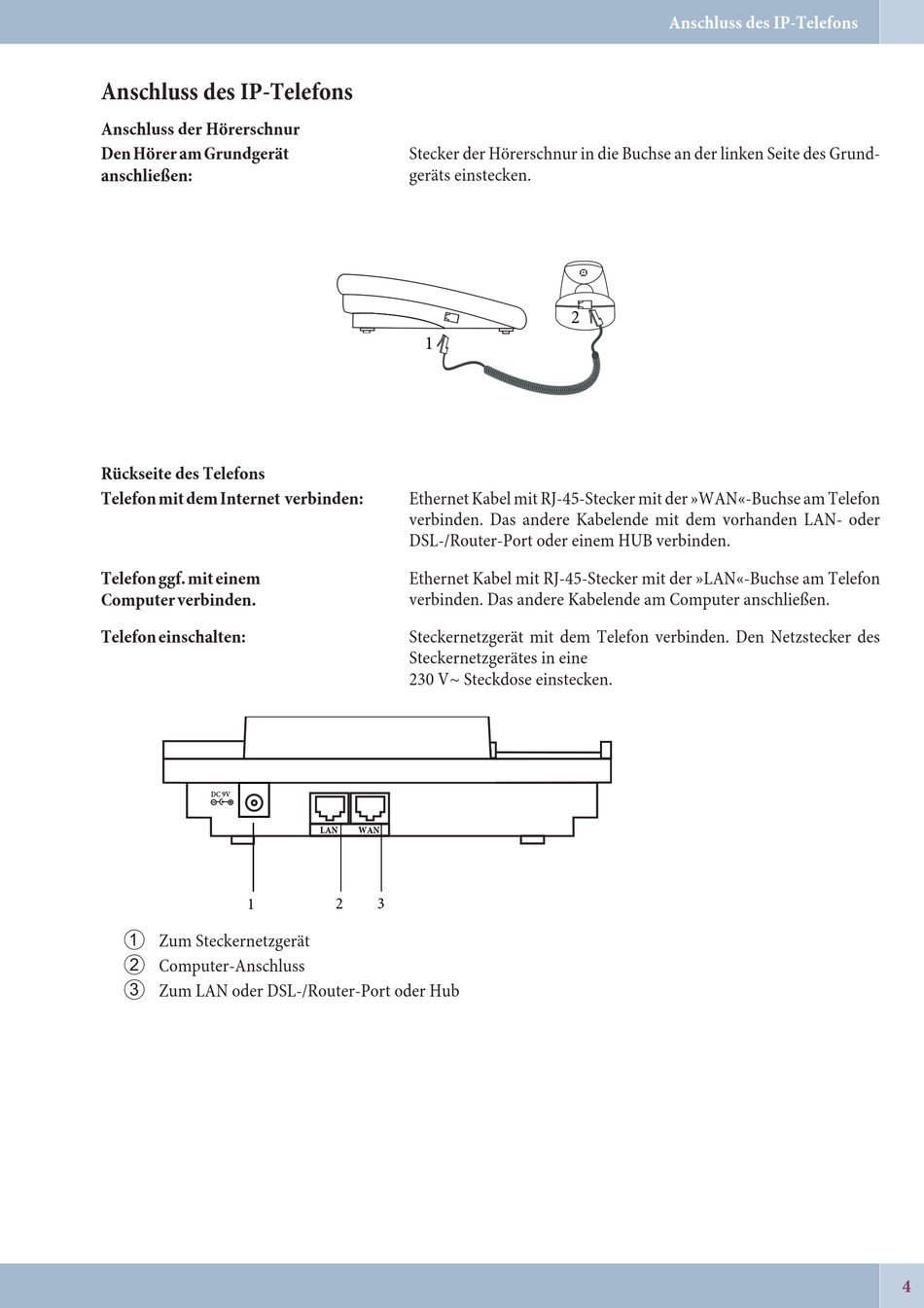

Anschluss des IP-Telefons
Anschluss der Hörerschnur
Den Hörer am Grundgerät
anschließen:
Rückseite des Telefons
Telefon mit dem Internet verbinden:
Telefon ggf. mit einem
Computer verbinden.
Telefon einschalten:
DC 9V
1
1
Zum Steckernetzgerät
2
Computer-Anschluss
3
Zum LAN oder DSL-/Router-Port oder Hub
Stecker der Hörerschnur in die Buchse an der linken Seite des Grund-
geräts einstecken.
1
Ethernet Kabel mit RJ-45-Stecker mit der »WAN«-Buchse am Telefon
verbinden. Das andere Kabelende mit dem vorhanden LAN- oder
DSL-/Router-Port oder einem HUB verbinden.
Ethernet Kabel mit RJ-45-Stecker mit der »LAN«-Buchse am Telefon
verbinden. Das andere Kabelende am Computer anschließen.
Steckernetzgerät mit dem Telefon verbinden. Den Netzstecker des
Steckernetzgerätes in eine
230 V~ Steckdose einstecken.
LAN
WAN
2
3
Anschluss des IP-Telefons
2
4
