83200211 F1.qxd
25.09.01

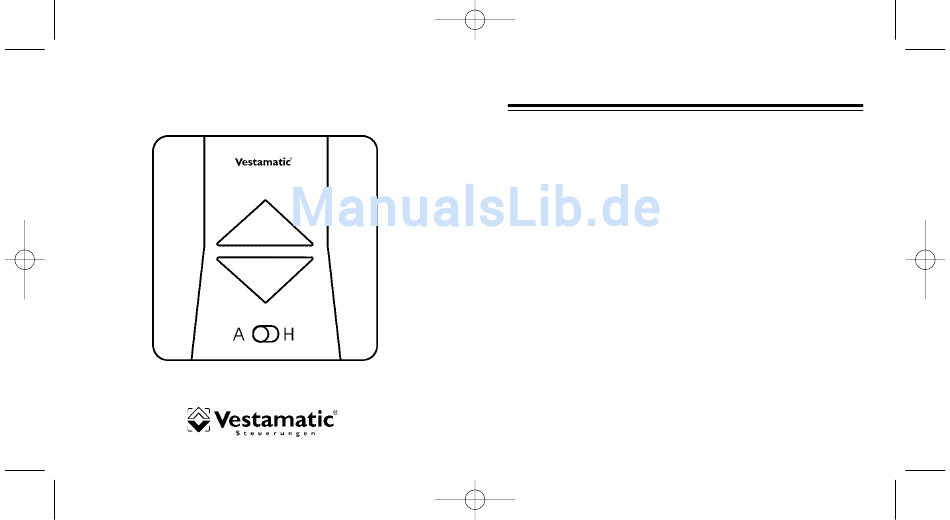

DZ-Plus „R"
DZ-Plus "R"
Montage- und Bedienungsanleitung
Installation and operating instructions
15:54
Seite 1
Sicherheitshinweise
· Beachten Sie, dass die Rolladensteuerung Vestamatic DZ-Plus
„R" zum Betrieb eine Betriebsspannung von 230 VW, 50 Hz be-
nötigt. Beauftragen Sie mit der Installation bitte einen Elektrofach-
betrieb.
· Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in der
Bedienungsanleitung beschrieben) bestimmt.
Änderungen oder Modifikationen dürfen nicht vorgenommen
werden.
· Wenn anzunehmen ist, dass ein gefahrloser Betrieb der Steuerung
oder des Rolladens nicht mehr möglich ist, so ist die Rolladen-
steuerung Vestamatic DZ-Plus „R" außer Betrieb zu setzen und
gegen unbeabsichtigten Betrieb zu sichern. Dasselbe gilt, wenn
Arbeiten an der Rollade durchgeführt werden, an welcher die
Steuerung betrieben wird.
- 2 -
D

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vestamatic DZ-Plus R

Inhaltszusammenfassung für Vestamatic DZ-Plus R

  • Seite 1 · Wenn anzunehmen ist, dass ein gefahrloser Betrieb der Steuerung oder des Rolladens nicht mehr möglich ist, so ist die Rolladen- steuerung Vestamatic DZ-Plus „R“ außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Dasselbe gilt, wenn Arbeiten an der Rollade durchgeführt werden, an welcher die Steuerung betrieben wird.

  • Seite 2: Inhaltsverzeichnis

    15:54 Seite 3 Inhalt Einleitung Sicherheitshinweise Seite 2 Der Kauf der Rolladensteuerung Vestamatic DZ-Plus „R“ war eine gute Entscheidung. Sie haben damit ein hochwertiges Produkt erwor- Einleitung Seite 4 ben, das über eine Vielzahl sinnvoller Funktionen verfügt und nach Funktionsbeschreibung Seite 5 höchsten Qualitätsanforderungen hergestellt wird.

  • Seite 3: Funktionsbeschreibung

    Taster keine Raststellung haben. In Stellung (H) (Hand) kann nur an der Rolladensteuerung An Stelle eines Zentraltasters kann auch eine Vestamatic, , , Schaltuhr, Vestamatic DZ-Plus „R“ ein Auf- oder Abfahrbefehl gegeben werden. z.B. Rolltec Plus potentialfrei 3 Sekunden eingesetzt werden.

  • Seite 4: Hinweise Für Den Elektrofachbetrieb

    Seite 7 Hinweise für den Elektrofachbetrieb Montageanleitung Einbau und Inbetriebnahme: 1. Die Abdeckhaube der Rolladensteuerung Vestamatic DZ-Plus „R“ lässt sich durch leichtes Ziehen abnehmen. 2. Lösen Sie die Schrauben und trennen Sie den Tragrahmen vom Gehäuse. 3. Montieren Sie den Tragrahmen.

  • Seite 5: Anschlussplan

    83200211 F1.qxd 25.09.01 15:54 Seite 9 Anschlussplan Anschlussbild - 9 - - 10 -...

  • Seite 6: Anwendung Und Kabelverlegeplan

    83200211 F1.qxd 25.09.01 15:55 Seite 11 Anwendung und Kabelverlegeplan Technische Daten und Maßbilder Aufputzgehäuse Technische Daten Betriebsspannung: 230 VW, 50 Hz Leistungsaufnahme: 1,2 W Ausgang: 230 VW Schaltleistung: 4 A, 230 VW, cos f > 0,8 Schaltzeit: 120 Sekunden Betriebstemperaturbereich: 0 – 40 °C Schutzart: IP 40 Technische Änderungen vorbehalten!

  • Seite 7: Safety Precautions

    Seite 13 Safety Precautions DZ-Plus “R” · Please note that the Vestamatic DZ-Plus “R” requires a system voltage of 230 VW, 50 Hz. Please be sure to contact a professional electrician for the installation. · The control was designed for correct use as described in the oper- ating instructions.
  • Seite 8 18 optimum efficiency and reliability. Notes for Professional Electricians page 19 Installation Instructions page 20 The delivery extent of the roller shutter control Vestamatic DZ-Plus “R” Wiring Diagram page 21 encompasses the following items: Connection Diagram page 22 1. Cover cap...

  • Seite 9: Functional Description

    Manual/Automatic Switch A Vestamatic, , , switching timer, e.g. Rolltec Plus potential-free 3 sec- In position (H) (manual), the roller shutter control Vestamatic DZ-Plus onds, can be used instead of a central button.

  • Seite 10: Notes For Professional Electricians

    Installation Instructions Installation and putting into operation: 1. Carefully pull to remove the cover cap of the roller shutter control Vestamatic DZ-Plus “R”. 2. Loosen the screws and separate the supporting frame from hous- ing. 3. Mount the supporting frame.

  • Seite 11: Wiring Diagram

    83200211 F1.qxd 25.09.01 15:55 Seite 21 Wiring Diagram Connection Diagram - 21 - - 22 -...

  • Seite 12: Application And Cabling

    83200211 F1.qxd 25.09.01 15:55 Seite 23 Application and Cabling Technical Data and Dimension Drawings flush-type housing Technical Data Operating voltage: 230 VW, 50 Hz Power input: 1.2 W Output: 230 VW Switching capacity: 4 A, 230 VW, cos f > 0.8 Switching time: 120 seconds Operating temperature range: 0 °C (32 °F) to +40 °C (104 °F)
