Vestamatic WISO Timer Control 50 D Montage- Und Bedienungsanleitung

9. Darstellung der Warnhinweise im Display
9.1 Windmesser Kabelbruch
Sollte das Anschlusskabel des Wind-
messers beschädigt sein, so wird
dieser Defekt im Display dargestellt.
Dabei blinkt der Windsack, der Ein-
fahrpfeil und die beiden mittleren
Segmente. Die Beschattung wird dann unverzüglich eingefahren und für
die Zeit des Defekts in der eingefahrenen Position gesichert.
9.2 Windmesser Impuls-
überwachung
Sollte der außen montierte Windmes-
ser über die Dauer von 48 Stunden
keine Signale mehr liefern, so wird im
Display ein blinkender Windsack, die
Uhrzeit ausgeblendet und dafür der Hinweis 48 h angezeigt. Diese Anzeige
soll Sie darauf hinweisen, dass der Windmesser zu überprüfen ist. In diesem
Fall testen Sie durch Anstoßen der Windflügel den reibungslosen Lauf.
Sollte sich nach dieser Überprüfung die Anzeige nicht geändert haben, so
ist ein gefahrloser Betrieb der Beschattung nicht mehr möglich. Dieser
Alarm kann aber auch mit einer beliebigen Taste quittiert werden, erscheint
dann aber nach einer Stunde erneut wieder im Display. Wir empfehlen die
Steuerung dann außer Betrieb zu setzen und gegen unbeabsichtigten
Betrieb zu sichern.
10. Darstellung der Sonnen-Funktion im Display
Ist die Sonnen-Funktion aktiviert, so
wird diese im Automatikbetrieb durch
das Sonnen-/Wolken-Symbol oben
links im Display signalisiert.
blinkt: Sonnen-Ansprechverzögerung
S
dauernd: Sonnengrenzwert überschritten
S
blinkt: Sonnen-Rückstellverzögerung
w
dauernd: keine Sonne
w
W dauernd: Sonnenintensität zwischen Grenzwert Ausfahrt/Einfahrt
Hinweis: Die ausgewählten Zeiten und Werte in den Displaydarstellungen
dieser Bedienungsanleitung sind nur als Beispiel gedacht.
Lediglich die Darstellung der Symbole, Pfeile, Schriftzüge, etc.
sowie der Warnhinweise entsprechen der originalen Darstellung
im Display.
11. Darstellung der Wind-Funktion im Display
Wird der Grenzwert der Windge-
schwindigkeit überschritten, fahren
die Beschattungen ohne Verzögerung
ein. Sie können jetzt auch nicht mehr
durch Drücken der Ausfahr-Taste aus-
gefahren werden. Im Display wird
dieser Zustand durch den blinkenden Einfahrpfeil und den Windsack ange-
zeigt. Leuchtet der Windsack dabei dauernd, dann ist der Windgrenzwert
überschritten, blinkt der Windsack, dann ist die gemessene Windstärke
unterhalb des eingestellten Windgrenzwertes und die Rückstellverzöge-
rung beginnt zu laufen. Nach einer abgelaufenen Windrückstellverzöge-
rung wird die Beschattung im Automatikbetrieb wieder anhand der gemes-
senen Sensordaten gesteuert, im Handbetrieb kann die Beschattung wie-
der mit den Tasten ö oder ü in die gewünschte Position gesteuert werden.
12. Darstellung Multifunktionseingang
aktiv im Display
Ist der Multifunktionseingang im Menue
H 7 aktiviert (ON) und die Funktions-
auswahl in U 7.1 eingestellt, dann er-
folgt ein entsprechender Fahrbefehl
bei aktivem Multifunktionseingang.
Im Display wird dies durch das
Symbol k unten rechts im Display dargestellt. Blinkt das Symbol, so ist
der Multifunktionseingang nicht mehr aktiv und es beginnt die Rückstellver-
zögerungszeit zu laufen. Nach Ablauf der Rückstellverzögerungszeit erlischt
das Symbol wieder.
13. Rücksetzen der Steuerung in den
Auslieferungszustand
Die Markisen-/Jalousiensteuerung Vestamatic WISO Timer Control
50 D wird durch einen Druck auf die Reset-Taste (unterhalb der Abdeck-
haube) auf die werkseitig voreingestellten Werte zurückgestellt. Dabei wird
die gesamte von Ihnen vorgenommene Programmierung – inklusive Uhr-
zeit und Datum – gelöscht und die werkseitig voreingestellten Zeiten ge-
laden (siehe Punkt 4, Tabelle 1). Um diesen Vorgang auszuführen, ent-
fernen Sie durch leichtes Ziehen die Abdeckhaube und betätigen die
Reset-Taste.
14. Batteriewechsel
Im Falle eines Stromausfalls bleiben alle zuvor programmierten Zeiten und
Einstellungen bis zu 2 Jahre gespeichert. Während dieser Zeit blinkt das
Display innerhalb der ersten 20 Minuten, danach ist das Display für die Zeit
des Stromausfalls ohne Anzeige. Nach Wiederkehr der Betriebsspannung
zeigt die Markisen-/Jalousiensteuerung automatisch die aktuelle Uhrzeit an.
Sollte während des Netzausfalls ein Einfahr- oder Ausfahr-Befehl anstehen, so
wird dieser Fahrbefehl bei Spannungswiederkehr automatisch nachgefahren.
Um einen Batteriewechsel durchführen zu können, ziehen Sie bitte das Be-
dienteil aus dem Netzteil heraus und entfernen die Batterie auf der Rückseite
des Bedienteils. Nach Austausch der Batterie wird automatisch ein Reset der
Steuerung durchgeführt und die werkseitig voreingestellten Zeiten geladen.
15. Technische Daten
Betriebsspannung: 230 V~, 50 Hz
Leistungsaufnahme: ca. 2 W
Ausgang (Einfahrt/Ausfahrt):
Schaltleistung: 250 V~, 50 Hz, 3A, cos > f 0,8 ind.
Schaltzeit Ausfahrt: 3 – 180 Sekunden
Wendezeit: 0 – 30 Sekunden
Betriebstemperaturbereich: 0 – 40 °C
Schutzart: IP 40
Batterie: CR 2032
Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließ-
p
lich an die Behörde wendet und keinerlei Zusicherung von Eigen-
schaften beinhaltet. Eine vollständige Konformitätserklärung zu die-
sem Produkt finden Sie auf unserer Homepage im Internet unter:
http://www.vestamatic.de
Technische Änderungen vorbehalten!
16. Garantiebedingungen
Die Vestamatic GmbH gewährt 24 Monate für Neugeräte, die entsprechend
der Montageanleitung montiert wurden. Die Garantie erstreckt sich auf alle
Konstruktions-, Material- und Fabrikationsfehler.
Nicht unter die Garantie fallen Fehler und Mängel die auf:
– fehlerhaften Einbau oder fehlerhafte Installation,
– Nichtbeachtung der Montage- und Bedienungsanleitung,
– unsachgemäße Bedienung und Beanspruchung,
– äußere Einwirkung wie Stöße, Schläge oder Witterung,
– Reparaturen und Änderungen von nicht autorisierten Stellen,
– Verwendung ungeeigneter Zubehörteile,
zurückzuführen sind.
Vestamatic beseitigt Mängel am Produkt, die innerhalb der Garantiezeit
auftreten, kostenlos. Dies erfolgt durch Reparatur oder durch Ersatz des
Gerätes. Durch die Ersatzlieferung aus Garantiegründen tritt keine Verlän-
gerung der ursprünglichen Garantiezeit ein. Es werden keine Ein- und Aus-
baukosten durch Vestamatic übernommen.

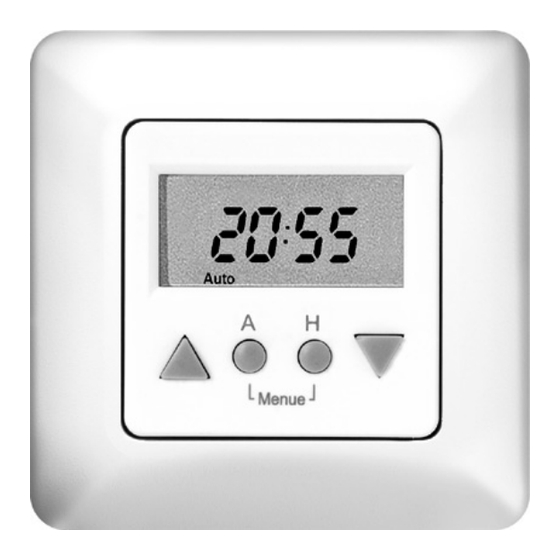

WISO Timer Control 50 D
Montage- und Bedienungsanleitung
WISO Timer Control 50 D
inkl. Rahmen
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Installation des Steuergerätes
3. Anschlussplan
4. Inbetriebnahme des Steuergerätes
5. Kurzerläuterung der Anzeige- und Bedienelemente
5.1 Betriebsarten Hand- und Automatikbetrieb
6. Aufbau und Erläuterung des Programmiermenues
7. Programmiermenue
8. Details zur Programmierung
9. Darstellung der Warnhinweise im Display
9.1 Windmesser Kabelbruch
9.2 Windmesser Impulsüberwachung
10. Darstellung der Sonnen-Funktion im Display
11. Darstellung der Wind-Funktion im Display
12. Darstellung Multifunktionseingang aktiv im Display
13. Rücksetzen der Steuerung in den Auslieferungs-
zustand
14. Batteriewechsel
15. Technische Daten
16. Garantiebedingungen
3. Anschlussplan
4. Inbetriebnahme des Steuergerätes
Die Markisen-/Jalousiensteuerung Vestamatic WISO Timer Control 50 D ist sofort nach der Installation und Einschalten der Versorgungsspannung
betriebsbereit und befindet sich im Handbetrieb. Alle Automatikfunktionen sind noch außer Kraft gesetzt, eine Bedienung der Beschattungen ist jedoch über
die Einfahr- und Ausfahr-Taste möglich. Die aktuelle Uhrzeit, das Datum, die täglichen Standardfahrzeiten, sowie weitere Grundeinstellungen sind bereits
voreingestellt (siehe Tabelle 1), so dass diese ggf. nur noch auf Ihre persönlichen Bedürfnisse angepasst werden müssen. Um auf Automatikbetrieb zu
schalten, drücken Sie bitte die Automatiktaste. Das Hand-Symbol verschwindet und es erscheint das Auto-Symbol. Die Beschattung fährt nun in
Abhängigkeit der gemessenen Sensordaten oder zu den programmierten Zeiten ein bzw. aus. Der Wechsel zum Handbetrieb erfolgt durch Drücken der
Hand-Taste. Auch im Automatikbetrieb kann die Beschattung jederzeit über die Taste ö oder ü bedient werden. Um die Beschattung während der Fahrt
zu stoppen, genügt ein Drücken der Gegentaste.
Tabelle 1: Grundeinstellungen des Haupt- und Untermenues
Haupt- Unter- Funktion
menue menue
H 1 Zeitsteuerung Einfahrt
H 2 Zeitsteuerung Ausfahrt
H 3 Automatiksperre
U 3.1 Start Automatiksperre
U 3.2 Ende Automatiksperre
H 4 Sonnen-Funktion
U 4.1 Grenzwerteinstellung Ausfahrt
U 4.2 Ansprechverzögerung Ausfahrt
U 4.3 Grenzwerteinstellung Einfahrt
U 4.4 Rückstellverzögerung Einfahrt
H 5 Wind-Funktion
U 5.1 Rückstellverzögerung Wind
U 5.2 Windmessertyp
H 6 Motorlaufzeit
U 6.1 Wendezeit
U 6.2 Tippbetrieb
H 7 Multifunktionseingang
U 7.1 Funktionsauswahl Multifunktionseingang
U 7.2 Rückstellverzögerung Multifunktionseingang
H 8 Uhrzeit
U 8.1 Jahr
U 8.2 Datum
U 8.3 Automatische Sommer-/Winterzeitumstellung
U 8.4 Manuelle Sommer-/Winterzeitumstellung
5. Kurzerläuterung der Anzeige- und Bedienelemente
1. Sicherheitshinweise
· Beachten Sie, dass die Markisen-/Jalousiensteuerung Vestamatic
WISO Timer Control 50 D zum Betrieb eine Betriebsspannung
von 230 VW, 50 Hz benötigt. Die Installation der Steuerung darf nur
durch einen Elektrofachbetrieb erfolgen.
· Werden Arbeiten an den Markisen oder Jalousien durchgeführt, welche
von der Markisen-/Jalousiensteuerung gesteuert werden, so muss zuvor
die Betriebsspannung abgeschaltet werden.
· Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in der Bedie-
nungsanleitung beschrieben) bestimmt. Änderungen oder Modifikationen
dürfen nicht vorgenommen werden, da ansonsten jeglicher Gewährlei-
stungsanspruch entfällt.
· Sofort nach dem Auspacken ist die Steuerung auf Beschädigungen zu
prüfen. Sollte ein Transportschaden vorliegen, so ist unverzüglich der
Lieferant zu informieren.
Die Steuerung darf bei Beschädigung nicht in Betrieb genommen
werden!
· Wenn anzunehmen ist, dass ein gefahrloser Betrieb der Steuerung nicht
gewährleistet werden kann, so ist diese unverzüglich außer Betrieb zu
nehmen und gegen unbeabsichtigten Betrieb zu sichern.
· Dieses Gerät enthält eine Batterie. Der Endverbraucher ist gesetzlich
zur ordnungsgemäßen Rückgabe aller ge- und verbrauchten Batterien
bzw. Akkus verpflichtet. Eine Entsorgung über den Hausmüll ist strikt
untersagt.
2. Installation des Steuergerätes
Beauftragen Sie mit der Installation der Markisen-/Jalousiensteuerung
Vestamatic WISO Timer Control 50 D in jedem Fall einen Elektro-
fachbetrieb.
1. Betriebsspannung abschalten.
2. Netzteil gemäß Anschlussplan anschließen.
3. Netzteil möglichst in eine tiefe Unterputzdose einsetzen und befestigen.
4. Abdeckrahmen aufsetzen.
5. Bedienteil unter leichtem Druck durch den Abdeckrahmen vorsichtig in
das Netzteil einsetzen.
6. Betriebsspannung einschalten.
Achtung: Beim Anschluss sind die geltenden VDE-Bestimmungen,
insbesondere DIN VDE 0100/0700 sowie die geltenden Vor-
schriften der örtlichen EVU und UVV zu beachten.
Wichtig: Eine parallele Ansteuerung von mehreren Antriebsmotoren lässt
sich bei konventionellen Antrieben nur über Trennrelais bzw.
Gruppensteuergeräte realisieren.
Zur Ansteuerung von 2 Antrieben empfehlen wir unsere Trennrelais:
Trennrelais TR N2S, Artikel-Nr. 01054220
Trennrelais TR N2A, Artikel-Nr. 01054120
Hinweis: Bei Verwendung von dezentralen Steuerungssystemen muss
die Drahtbrücke (C–L1) unbedingt entfernt werden!
Werks- Einstell- Persönliche
einstellung möglichkeit Einstellungen
OFF 00:00 – 23:59; OFF
OFF 00:00 – 23:59; OFF
OFF ON / OFF
9:00 Uhr 00:00 – 23:59
16:00 Uhr 00:00 – 23:59
ON ON / OFF
15 kLux 5 – 40 kLux
2:30 Min. 00:10 – 05:00 Min.
10 kLux 3 – 38 kLux
16 Min. 02:00 – 40:00 Min.
28 km/h 10 – 60 km/h
16 Min. 2 – 20 Min.
CO 1 CO 1 – CO 3
180 Sek. IDS; 3 – 180 Sek.
0,0 Sek. 0,0 – 30 Sek.
OFF ON / OFF
OFF ON / OFF
FA 1 FA 1 – FA 4
5 Min. 02:00 – 15:00 Min.
aktuell 00:00 – 23:59
aktuell 2004 – 2099
aktuell 01.01 – 31.12
ON ON / OFF
W S / W
Artikel-Nr.: 83300631 L1
