Vestamatic UNI 12/22 Montage- Und Bedienungsanleitung
Sonnenschutzsteuerung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
83300911 G2.qxd
08.08.01

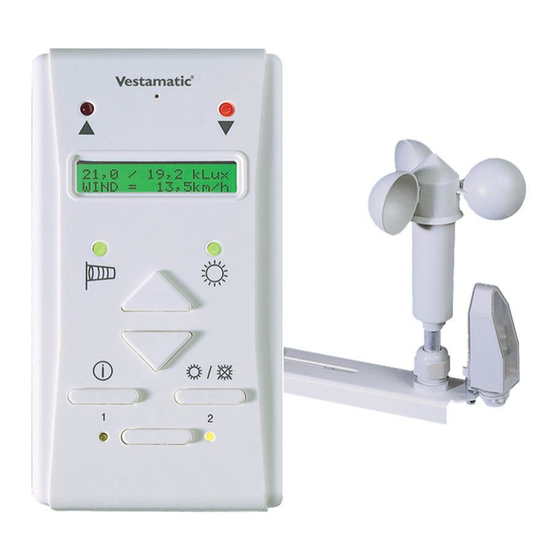

UNI 12/22
UNI 12/22 Funk
Automatische Sonnenschutzsteuerung
Automatic Sunshade Control
Montage- und Bedienungsanleitung
Installation and Operating Instructions
14:30
Seite 1
Sicherheitshinweise
· Beachten Sie, dass die Sonnenschutzsteuerung Vestamatic
UNI 12/22 zum Betrieb eine Betriebsspannung von 230 VW, 50 Hz be-
nötigt. Beauftragen Sie bitte in jedem Fall einen Elektrofachbetrieb mit der
Installation und der Einstellung der Grundeinstellungen.
· Werden Arbeiten an dem Dachfenster oder der Beschattungseinrichtung
durchgeführt, welche von der Sonnenschutzsteuerung UNI 12/22 ge-
steuert wird, muss zuvor die Betriebsspannung abgeschaltet werden.
· Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in der Bedie-
nungsanleitung beschrieben) bestimmt. Änderungen oder Modifikationen
dürfen nicht vorgenommen werden, da ansonsten jeglicher Gewährlei-
stungsanspruch entfällt.
· Sofort nach dem Auspacken ist die Sonnenschutzsteuerung UNI 12/22
auf mechanische Schäden zu untersuchen. Falls ein Transportschaden
vorliegt, so ist unverzüglich der Lieferant zu informieren.
Die Steuerung darf bei Beschädigung nicht in Betrieb genommen
werden!
· Wenn anzunehmen ist, dass ein gefahrloser Betrieb der Steuerung oder
der Beschattungseinrichtung nicht mehr möglich ist, so ist die Sonnen-
schutzsteuerung UNI 12/22 außer Betrieb zu nehmen und gegen unbe-
absichtigten Betrieb zu sichern.
· Wird an der Sonnenschutzsteuerung UNI 12/22 kein Regen-/Frostwäch-
ter angeschlossen, so wird je nach Bauart der Beschattung aus Sicher-
heitsgründen empfohlen, bei Außentemperaturen niedriger als +1 °C die
Steuerung auf Handbetrieb zu stellen, um ein automatisches Ausfahren
(bei Sonneneinfluss) zu vermeiden.
- 2 -
D
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Vestamatic UNI 12/22
Inhaltszusammenfassung für Vestamatic UNI 12/22
- Seite 1 Sicherheitshinweise · Beachten Sie, dass die Sonnenschutzsteuerung Vestamatic UNI 12/22 Funk UNI 12/22 zum Betrieb eine Betriebsspannung von 230 VW, 50 Hz be- nötigt. Beauftragen Sie bitte in jedem Fall einen Elektrofachbetrieb mit der Installation und der Einstellung der Grundeinstellungen.
-
Seite 2: Inhaltsverzeichnis
14:30 Seite 3 Inhalt Einleitung Sicherheitshinweise Seite 2 Der Kauf der Sonnenschutzsteuerung Vestamatic UNI 12 bzw. UNI 22 war eine gute Entscheidung. Sie haben damit ein hoch- Einleitung Seite 4 wertiges Produkt erworben, das über eine Vielzahl von sinnvol- Zusatzeinrichtungen Seite 5 len Funktionen verfügt und nach höchsten Qualitätsanforderun-... -
Seite 3: Zusatzeinrichtungen
Artikel-Nr. 010830 SET-Taster Regensensor -20 °C, Artikel-Nr. 010825 Raumthermostat, Artikel-Nr. 01100271 Als Ergänzung der Sonnenschutzsteuerung Vestamatic Klartextdisplay UNI 12/22 Funk ist folgendes Zubehör optional erhältlich: Anzeige der wich- Handsender 2-Kanal, Artikel-Nr. 01097010 tigsten Funktionen Handsender 4-Kanal, Artikel-Nr. 01097110 Sonnen-Signal Es besteht die Möglichkeit, mit nur einem Windmesser mehrere... -
Seite 4: Übersicht Bedienungselemente Uni 22 / Uni 22 Funk
83300911 G2.qxd 08.08.01 14:30 Seite 7 Übersicht Bedienungselemente UNI 22 / UNI 22 Funk Handbetrieb Einfahr-Signal Ausfahr-Signal Handbetrieb für UNI 12 / UNI 12 Funk LED blinkt, solange ein Einfahr- LED blinkt, solange ein Ausfahr- Impuls ansteht. LED leuchtet Impuls ansteht. LED leuchtet Wahltaster „Automatik/Hand“... -
Seite 5: Automatikbetrieb
Die Beschattungseinrichtungen sind nun mit der Auf- oder Ab- Automatikbetrieb für UNI 12 / UNI 12 Funk Taste der UNI 12/22, mittels eines optionalen externen Tasters oder per Funkfernbedienung (nur UNI 12 Funk / UNI 22 Funk) be- Wahltaster „Automatik/Hand“ betätigen, so dass im Display die dienbar. -
Seite 6: Funk-Handsender Uni 12/22 Funk
Automatikbetrieb Funk-Handsender UNI 12/22 Funk In der Betriebsart „Automatik“ fährt die Beschattung automatisch Die Sonnenschutzsteuerung Vestamatic UNI 12 Funk bzw. aus, wenn die dafür notwendingen Werte erreicht sind. UNI 22 Funk ermöglicht eine drahtlose Bedienung der Beschat- tung über Funk. Mittels des Handsenders haben Sie die Mög- Die Voraussetzung für die automatische Ausfahrt der Beschat-... -
Seite 7: Sensorik
14:30 Seite 13 Sensorik LED Sonnen-Signal An die Sonnenschutzsteuerung UNI 12/22 kann eine Reihe von Die Sonnen-LED hat folgende Funktion: Sensoren angeschlossen werden, welche die automatische Steuerung zum optimalen Sonnenschutz mit Daten versorgen. LED leuchtet grün: Die am Raumthermostat eingestellte Tem- In der Folge erläutern wir diese Sensoren und ihre grundsätz-... -
Seite 8: Led Windmesser
83300911 G2.qxd 08.08.01 14:30 Seite 15 LED Sonnen-Signal LED Windmesser Ist eine manuelle Bedienung der Beschattung auch bei Regen LED leuchtet grün: Kein Windalarm. oder Frost gewünscht, so lassen Sie diese Funktion bitte durch Ihren Fachbetrieb deaktivieren. LED leuchtet rot: Windalarm. -
Seite 9: Windmesser
Wenn sich das Windrad des Windmessers 48 Stunden (im Test- Zum Schutz der Beschattung kann an die Sonnenschutzsteue- modus ca. 1,5 Minuten) absolut nicht bewegt, erscheint im rung Vestamatic UNI 12/22 ein Regensensor angeschlossen Display die Meldung: werden. Bitte beachten Sie ebenfalls die Bedienungsanleitung des Regensensors. -
Seite 10: Raumthermostat
Regensensor Raumthermostat Die LED des Sonnen-Signals leuchtet nun gelb. Steigt die Tempe- An die Sonnenschutzsteuerung Vestamatic UNI 12/22 kann ein ratur an, so fährt die Beschattung nach Ablauf der eingestellten handelsübliches Raumthermostat (Öffnerkontakt) angeschlossen Frost- und Regen-Rückstellverzögerungszeit aus, wenn alle werden. -
Seite 11: Zeit-Funktionen
83300911 G2.qxd 08.08.01 14:30 Seite 21 Zeit-Funktionen Zeit-Funktionen Die Sonnenschutzsteuerung Vestamatic UNI 12/22 verfügt über Achtung: Sicherheitsrelevante Funktionen (Regen, Frost, integrierte Zeit-Funktionen. Wind) werden auch in der Zeit-Funktion ausge- führt. Sie können jeweils einen Zeitpunkt programmieren, zu dem ein Ein- bzw. Ausfahr-Befehl erfolgt. -
Seite 12: Klartextdisplay
14:30 Seite 23 Wendeimpuls Klartextdisplay Die Sonnenschutzsteuerung Vestamatic UNI 12/22 kann dem Während die LED einen Kurzüberblick über den derzeitigen Auto- angeschlossenen Motor nach Beendigung der Abfahrt einen matikzustand geben, werden im Klartextdisplay ausführliche Wendeimpuls geben. Dabei fährt die Markise kurz in Gegenrich- Informationen angezeigt. - Seite 13 83300911 G2.qxd 08.08.01 14:30 Seite 25 Klartextdisplay Klartextdisplay [$$$$08:00:00$$$$] Der Motorkreis 1 der UNI 22 befindet sich in der Im Automatikbetrieb erscheinen in Abhängigkeit der Sensor- Betriebsart Automatik, der Motorkreis 2 befindet [AUTO$$$$$$$$HAND] werte folgende Meldungen: sich in der Betriebsart Hand. Für Motorkreis 1 werden alle Sensoren berücksichtigt, für Motor- [$$$TEMPERATUR$$$] Die Temperatur liegt unter dem am Raumthermo-...
-
Seite 14: Hinweise Für Den Elektrofachbetrieb
Klartextdisplay Hinweise für den Elektrofachbetrieb Folgende Meldungen können sowohl im Hand- als auch im Zum Anschluss der Sonnenschutzsteuerung Vestamatic Automatikbetrieb auftreten: UNI 12/22 gehen Sie bitte wie folgt vor: [$$$$$REGEN$$$$$$] – Betriebsspannung abschalten. Es wird Regen erkannt. [$$$$$$$$$$$$$$$$] – Die zwei Schrauben an der Oberseite der Sonnenschutz-... -
Seite 15: Anschlussplan Uni 12 / Uni 12 Funk
– Nehmen Sie nun die Grundeinstellungen des Geräts vor. – Montieren Sie nun das Geräteoberteil wieder auf dem Unter- teil. Bei Verwendung der UNI 12/22 Funk beachten Sie bitte folgende Hinweise: Hinweis: Je nach baulicher Substanz kann die Reichweite des Funksystems eingeschränkt werden. -
Seite 16: Anschlussplan Uni 22 / Uni 22 Funk
83300911 G2.qxd 08.08.01 14:31 Seite 31 Anschlussplan UNI 22 / UNI 22 Funk Empfindlichkeitseinstellung Regensensor Die Empfindlichkeit des Regensensors wird an den Sensor- anschlussklemmen verdrahtungstechnisch festgelegt. Sie können zwischen 4 Empfindlichkeitsstufen wählen. Schließen Sie den Regensensor hierzu wie folgt an: - 31 - - 32 -... -
Seite 17: Grundeinstellungen
UNI 12/22 geöffnet wird. 1. Testmodus – Lösen Sie hierzu die beiden Schrauben an der Oberseite der 2. Windmesser Sonnenschutzsteuerung UNI 12/22 und heben Sie das Ober- 3. erweiterter Windbereich teil vorsichtig ab. 4. Einheit der Windgeschwindigkeit – Auf der Rückseite des Oberteils befindet sich ein Taster, be- 5. - Seite 18 83300911 G2.qxd 08.08.01 14:31 Seite 35 Grundeinstellungen Grundeinstellungen 1. Testmodus: EIN / AUS 5. Typ des Windmessers: standard / Sondertyp* werksseitige Einstellung: werksseitige Einstellung: standard Im Testmodus können alle Funktionen der angeschlossenen Dieser Menüpunkt ist nur bei angewähltem Windmesser vor- Zusatzgeräte getestet werden.
- Seite 19 Sie den Testmodus nach Abschluss des Tests. zu einem Auffahr-Befehl der Motorlaufzeit. Ein dauerhafter Betrieb der Sonnenschutzsteuerung EIN: Ein Dauersignal am externen Tastereingang auf führt Vestamatic UNI 12/22 im Testmodus ist nicht zulässig. zu einem Dauerauffahr-Befehl. - 37 - - 38 -...
-
Seite 20: Set-Taster
Auf- oder Ab-Taste verändert werden. 1. Uhrzeit: 00:00 – 23:59 werksseitige Einstellung: 08:00 Sie haben hier die Möglichkeit, Ihre Sonnenschutzsteuerung Vestamatic UNI 12/22 gemäß Ihren Wünschen zu program- 2. Hintergrundbeleuchtung: 0 – 100% mieren. werksseitige Einstellung: 3. Kontrast: 0 –... - Seite 21 83300911 G2.qxd 08.08.01 14:31 Seite 41 Einstellbare Werte und Zeiten Einstellbare Werte und Zeiten 11. Sonnen-Ansprechwert Ausfahren: 1 – 60 kLux Hinweise: Ist die sonnenabhängige Steuerung (Menüpunkt 10) werksseitige Einstellung: 15 kLux ausgeschaltet, werden die Menüpunkte 11 bis 14 nicht angezeigt. 12.
-
Seite 22: Programmieren Des Funksenders Uni 12/22 Funk
LED Einfahr-Signal schnell. Geben Sie nun die Taste des Funksenders und die Auf-Taste der UNI 12/22 Funk wieder frei, die LED Einfahr-Signal erlischt. Wiederholen Sie diesen Vorgang für jede Taste des Funksen- ders, die programmiert werden soll. -
Seite 23: Technische Daten Und Maßbilder
6,3 A/T (Motor) Nach 3 Sekunden blinkt die LED Einfahr-Signal schnell. Ausgang: potentialfrei Geben Sie nun die Tasten der UNI 12/22 Funk wieder frei, die Schaltleistung: 4 A, 230 VW, cos f > 0,8 LED Einfahr-Signal erlischt. Nun sind alle programmierten Funk- 5 A, 30 V= sender gelöscht.
