SE

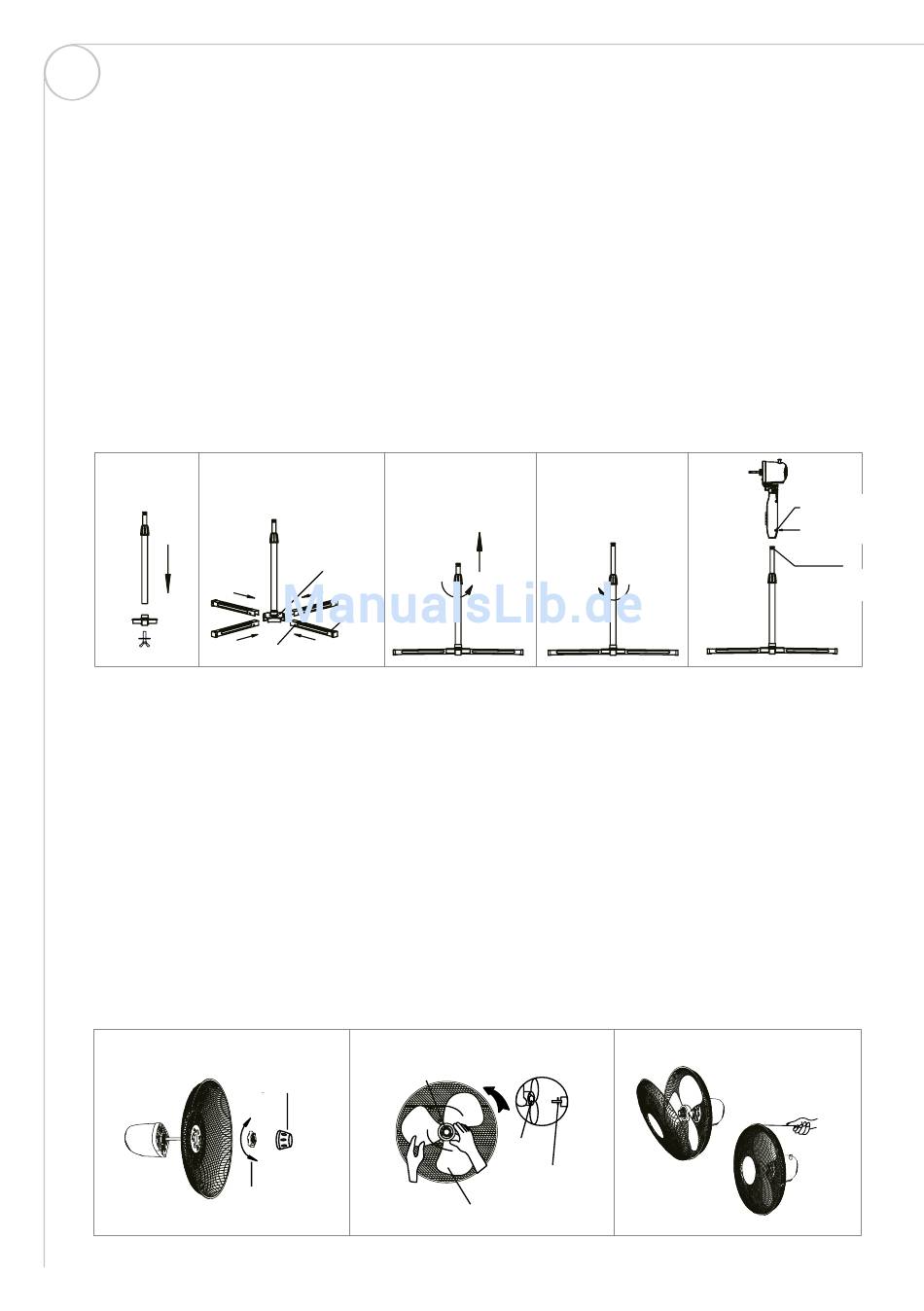

MONTERING AV BAS OCH STATIV
• Lossa vingskruven och brickan från stativet. Fäst det nedre stativet i basfästet och
skruva åt vingskruven med brickan (fig. 1).
• Montera de fyra benen genom att skjuta in dem i basfästet. Se till att alla ben är
ordentligt fastsatta i basfästet (fig. 2).
• Lossa höjdjusteringsvredet och dra ut det övre stativet så långt det går (fig. 3).
• Du kan även justera längden på det övre stativet enligt önskan och sedan dra åt
höjdjusteringsvredet (fig. 4).
• Höjdjusteringsvredet måste dras åt ordentligt innan motorhuset monteras på det övre
stativet. Lossa skruven och passa sedan in motorhuset på det övre stativet och dra åt
skruven i linje med spåret på det övre stativet. Skruven måste dras åt ordentligt innan
fläkten används (fig. 5).
1 2
MONTERING AV SKYDDSGALLER OCH FLÄKTBLAD
• Lossa låsringen (eller ta ut låsringen ur påsen) och plastmuttern moturs. Montera
fläktens bakre skyddsgaller på motorn och dra sedan åt plastmuttern igen (fig. 6).
• Montera bladet på axeln och se till att motoraxeltappen passar in i bladets spår. Vrid
låsringen moturs för att dra åt bladet (fig. 7).
• Montera fläktens främre och bakre skyddsgaller med klämman och dra åt
skyddsgallrets låsskruv och -mutter (fig. 8).
6
Plastmutter
8
3
Basfäste
Crossbase
connector
Bas
Stand
Support hole
Stödhål
7
Låsring
Låsring
Dra åt
Tighten
Loosen
Lossa
4
Dra åt
Lossa
Tighten
Loosen
8
Dra åt Tighten
Spår
Motoraxeltapp
Fläktblad
5
Skruv med
ringformat
spår
Mounting hole
Monteringshål
