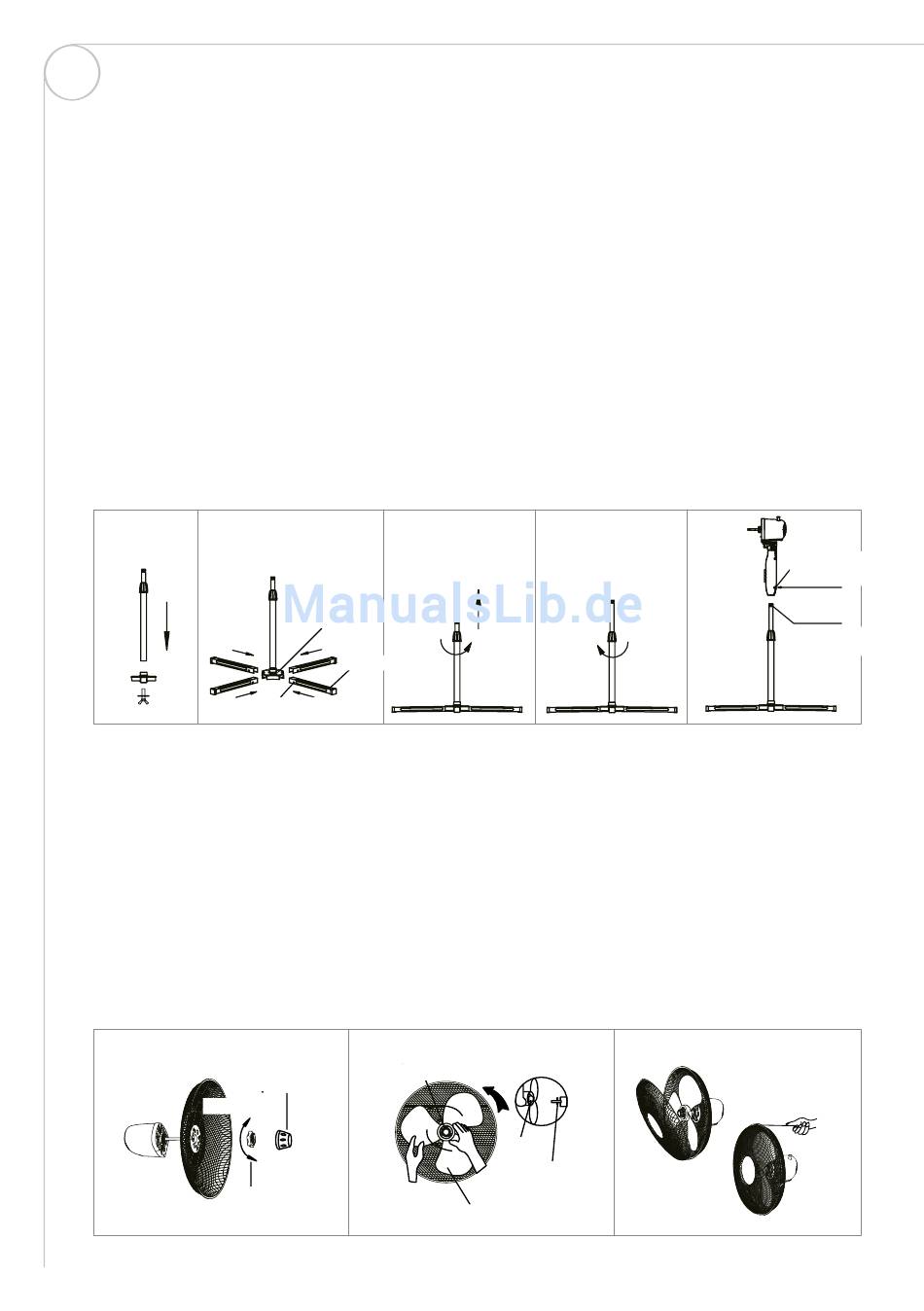

MONTAGE DES SOCKELS UND DES STATIVS
• Lockern Sie die Flügelschraube und die Unterlegscheibe vom Stativ. Befestigen Sie
den unteren Teil des Stativs im Sockelhalter und schrauben Sie die Flügelschraube
mit der Unterlegscheibe zu (Abb. 1).
• Montieren Sie die 4 Beine, indem Sie diese in den Sockelhalter schieben. Achten Sie
darauf, dass alle Beine richtig fest in der Halterung sitzen (Abb. 2).
• Lockern Sie die Höhenverstellung und ziehen Sie das obere Stativ so weit wie möglich
heraus (Abb. 3).
• Sie können auch die Länge des oberen Stativs wie gewünscht einstellen und dann die
Höhenverstellung anziehen (Abb. 4).
• Die Höhenverstellung muss kräftig festgezogen werden, bevor das Motorgehäuse auf
das obere Stativ montiert wird. Lockern Sie die Schraube und setzen Sie dann das
Motorgehäuse auf das obere Stativ. Ziehen Sie die Schraube in Übereinstimmung mit
dem Nut auf dem oberen Stativ an. Die Schraube muss kräftig angezogen werden,
bevor der Ventilator verwendet wird (Abb. 5.)
1
2
MONTAGE DER SCHUTZGITTER UND DES VENTILATORFLÜGELS
• Lockern Sie den Schließring und die Kunststoffmutter entgegen des Uhrzeigersinns
(oder entnehmen Sie den Schließring aus der Tüte). Montieren Sie die hinteren
Schutzgitter des Ventilators auf den Motor und ziehen Sie dann die Kunststoffmutter
wieder an (Abb. 6).
• Montieren Sie den Flügel auf die Welle und achten Sie darauf, dass der
Motorwellenstumpf in die Vertiefungen des Flügels passt. Drehen Sie den Schließring
entgegen des Uhrzeigersinns, um den Flügel festzuziehen (Abb. 7.)
• Montieren Sie die vorderen und hinteren Schutzgitter des Ventilators mit der Klemme
und ziehen Sie Schraube und Mutter des Schutzgitters fest (Abb. 8.)
6
Festziehen
Kunststoff-
mutter
16
3
Sockelhalter
Crossbase
connector
Sockel
Stand
Stützlöcher
Support hole
7
Schließring
Schließring
Tighten
Loosen
Lockern
4
Festziehen
Tighten
Lockern
Loosen
8
Fest-
Tighten
ziehen
Bahn
Motorwel-
lenstumpf
Ventilatorflügel
5
Schraube mit
Annular groove
Ringnut
Thumb screw
Mounting hole
Befestigung-
sloch
