NO

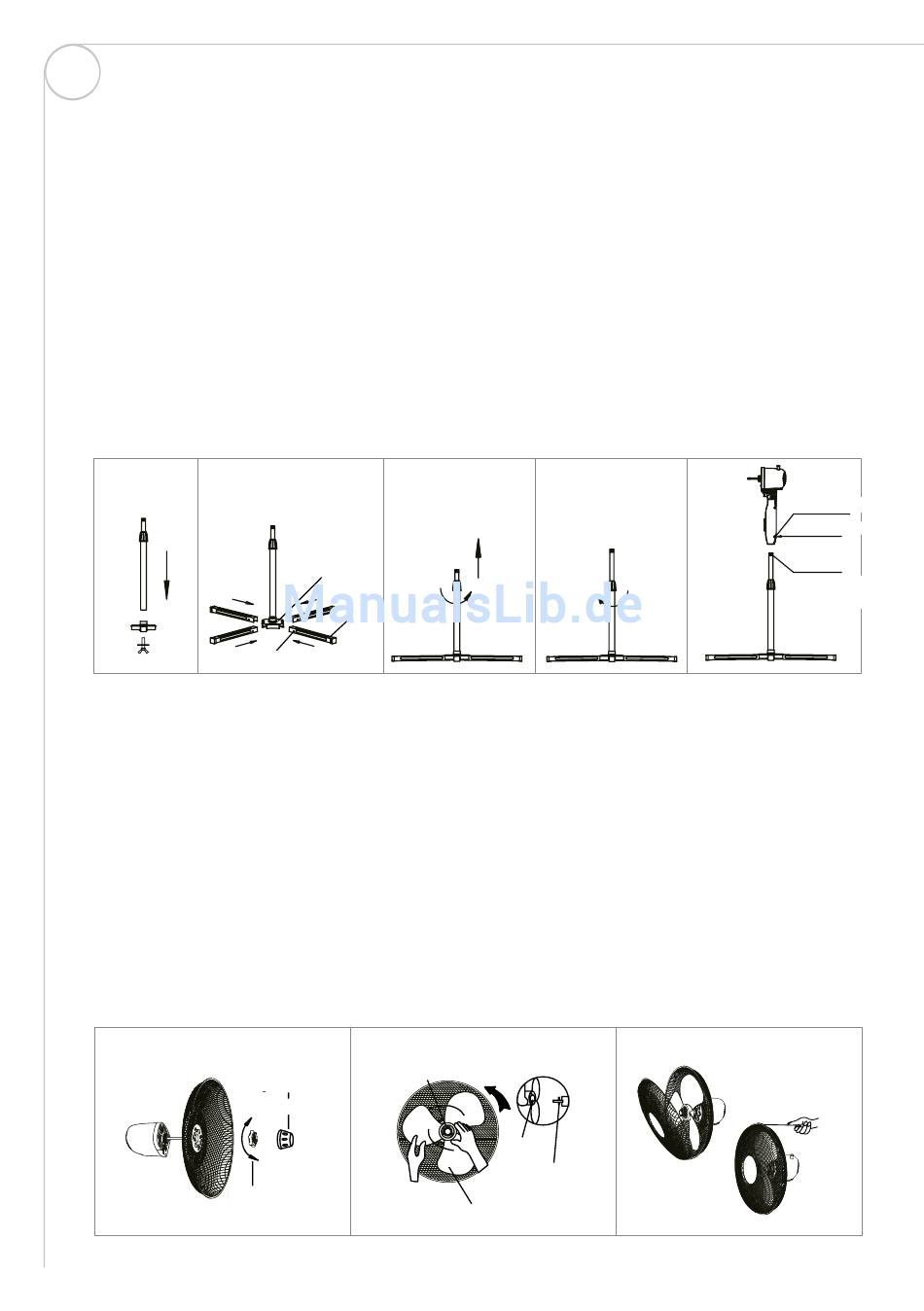

MONTERING AV KRYSSFOT OG SØYLEENHET
• Fjern fingerskruen og skiven fra søyleenheten. Monter sammen søyleenheten og
kryssfotfestet, og skru fast fingermutteren med skive (fig. 1).
• Fest de 4 delene av kryssfoten ved å skyve dem inn i kryssfotfestet. Sjekk at de fire
delene sitter godt i festet (fig. 2).
• Løsne høydejusteringsringen, løft det indre røret til maks høyde (fig. 3).
• Du kan nå justere søylen til ønsket høyde og stramme til høydejusteringsringen (fig. 4).
• You may adjust the extension tube to the desire height and then fasten the height
adjustment ring (fig.4).
• Høydejusteringsringen må strammes helt til før du monterer motorhuset på søylen.
Skru løs fingerskruen, monter motorhuset på søylen og trekk til fingerskruen slik at den
sitter i sporet på søylen. Fingerskruen må strammes godt før viften kan startes (fig. 5).
1 2
MONTERING AV GITTER OG VIFTEPROPELL-ENHET
• Skru av viftemutteren i retning med klokka (eller ta viftemutteren ut av posen) og skru
av plastmutteren mot klokka og fjern begge. Fest bakre gitter til motoren og stram til
plastmutteren igjen (fig. 6).
• Sett viftepropellen inn på akselen og sørg for at motorakselens pinne sitter i sporet på
viftepropellen. Skru viftemutteren mot klokka for å feste viftepropellen (fig. 7).
• Fest frontgitteret og det bakre gitteret med gitterklipsen og stram deretter til
viftegitterets skrue og mutter (fig. 8).
6
Plastmutter
12
3
Kryssfotfeste
Crossbase
connector
Fot
Stand
Fotstanghull
Support hole
7
Viftemutter
Viftemutter
Stramme
Tighten
Loosen
Løsne
4
Stramme
Tighten
Løsne
Loosen
8
Stramme
Tighten
Sporet
Motorakse-
lens pinne
Viftepropell
5
Ringspor
Annular groove
Fingerskrue
Thumb screw
Mounting hole
Monterings-
hull
