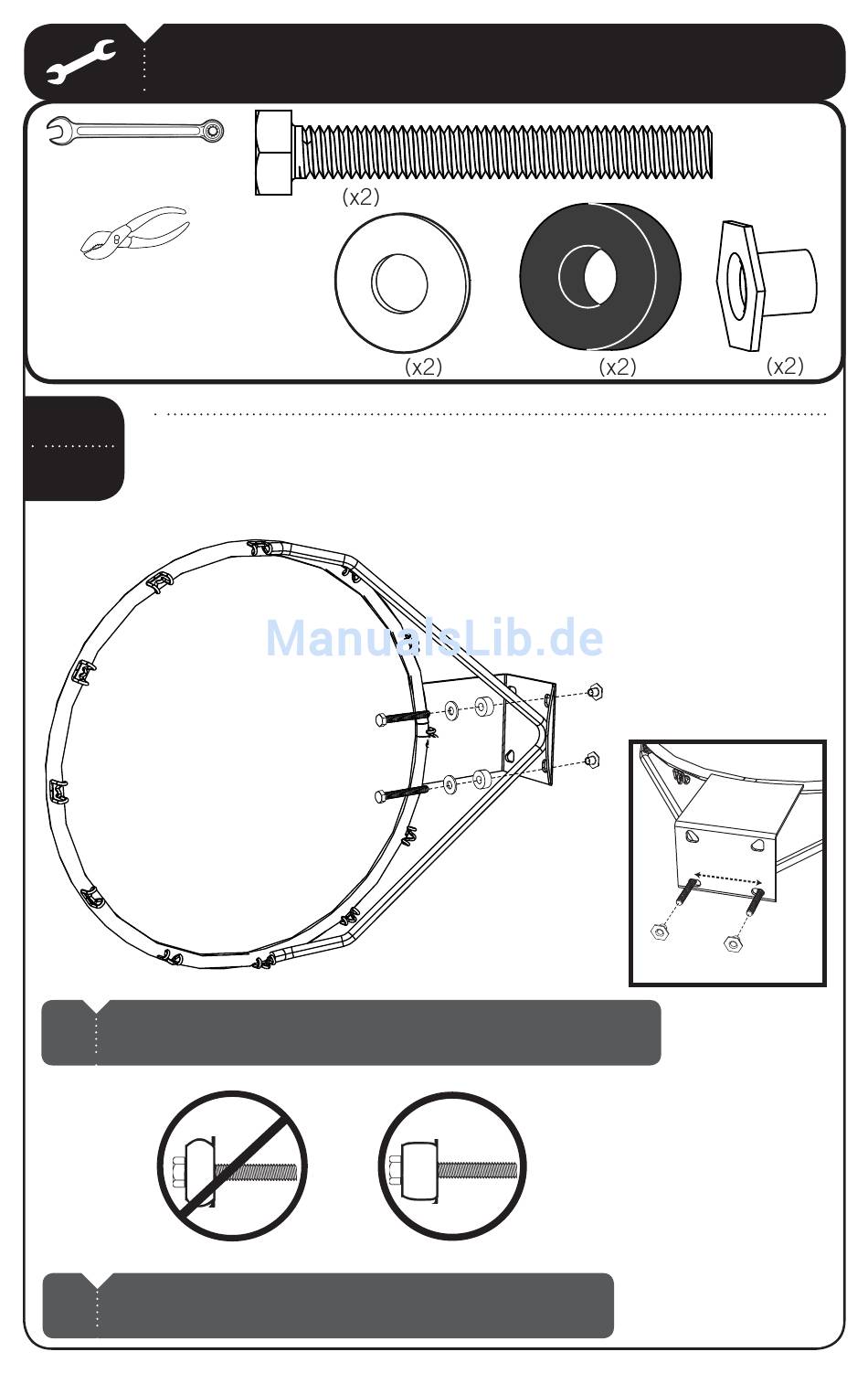

FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE
1/2"
ABSCHN
Stecken Sie zwei 5/16" x 2 1/2" Schneidschrauben (ABG), zwei 5/16"
Unterlegscheiben (ABD) und zwei 7/16" Gummischeiben (ABF) durch die unteren
3,3
Bohrungen an der Rückseite des Korbrandes (ALX) (wie gezeigt) und
befestigen Sie die Eisenteile mit zwei 5/16" T-Muttern (AAJ).
ALX
Hinweis: Achten Sie darauf, dass die 5/16" x 2 1/2" Schneidschrauben
!
wie gezeigt an der Außenkante der Bohrungen anliegen.
ABF
Falsch
Hinweis: Ziehen Sie die Eisenteile nicht zu fest an, sodass sich die
!
7/16" Gummischeiben wie gezeigt nach außen wölben.
ABG
ABD
ABD ABF
ABG
ABF
Richtig
25
ABF
AAJ
ABG
AAJ
AAJ
AAJ
ALX
ABG
