Datalogger DL2
4.

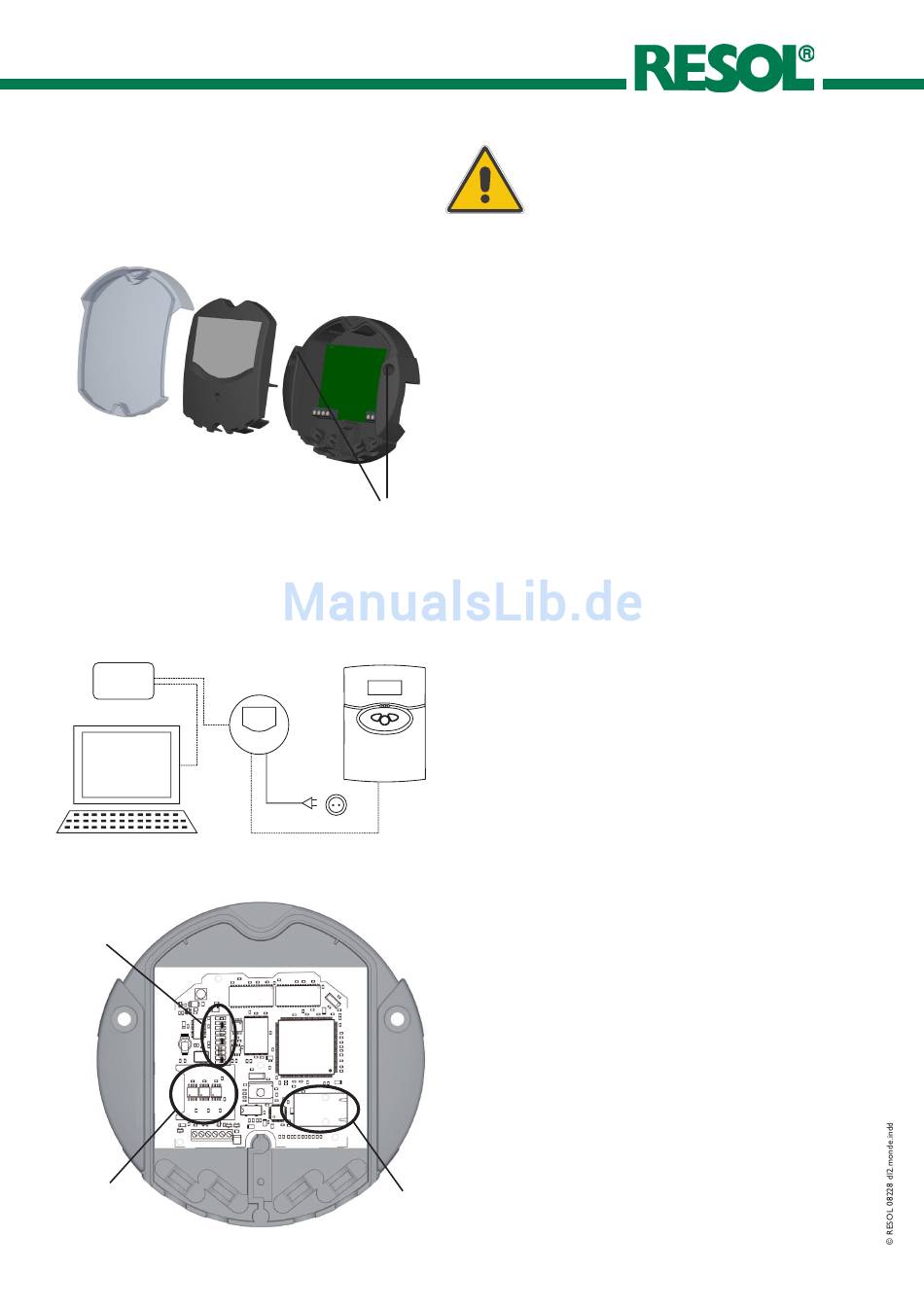

Installation
4.1 Montage
4.2 Anschluss
7
Router
6
8
LED-Anzeige
SD-Karte
4
|
(1)
4
1
2
3
LAN-Buchse
WARNUNG!
Vor jedem Öffnen des Gehäuses
all polige Trennung von der Netz-
spannung sicherstellen!
Der Datenlogger ist sowohl für den mobilen als auch
stationären Einsatz konzipiert. Bei stationärer Ver-
wendung bitte folgende Anweisungen beachten:
Die Montage darf ausschließlich in trockenen Innenräumen
erfolgen. Für eine einwandfreie Funktion darf das Gerät an
dem ausgewählten Ort keinen starken elektromagnetischen
Feldern ausgesetzt sein. Bei derVerlegung der Netzanschluss-
und der Busleitungen auf räumliche Trennung achten.
1. Position für die Montage auswählen
2. 2 Löcher (Ø6mm) nebeneinander im Abstand von 113 mm
bohren und beiliegende Dübel einsetzen.
3. Gehäusesockel mit beiliegenden Schrauben (4 x 40 mm)
befestigen (1)
Den Anschluss des Datenloggers (Pos.1) an andere
Module in nachstehender Reihenfolge durchführen:
1. Datenleitung (RESOL VBus
(Pos. 4) anschließen. Gegebenenfalls mit beiliegender
Lüsterklemme und handelsüblicher 2-adriger (verdrillter)
Leitung verlängern.
2. Steckernetzteil (Pos.2) in Steckdose stecken.
3. Für den direkten Anschluss eines Routers oder PCs, den
Datenlogger mit der Netzwerkleitung (im Lieferumfang
enthalten, Pos. 6) an Router (Pos. 7) oder PC (Pos. 8)
anschließen.
Die Stromversorgung erfolgt über ein externes Steckernetz-
teil. Die Versorgungsspannung muss 100 ...240 V~ (50 ...60
Hz) betragen.
Der DL2 wird werksseitig mit angeschlossenem Stecker-
netzteil und VBus
®
-Leitung geliefert.
VBus-Anschluss an den Klemmen:
1 / 2 = VBus
- Anschluss 1
®
3 / 4 = VBus
- Anschluss 2
®
, Pos. 3) an RESOL Regler
®
