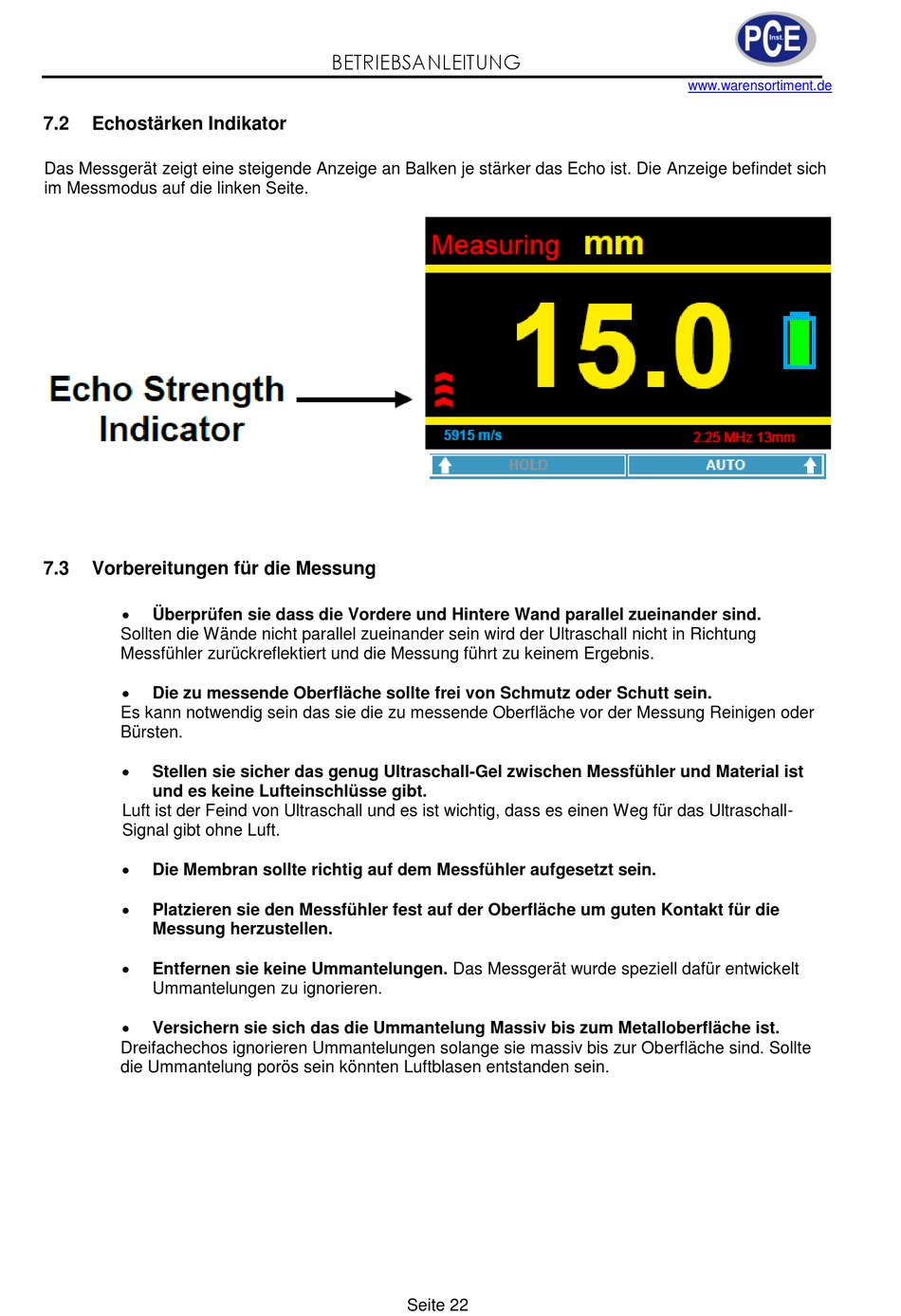

7.2
Echostärken Indikator
Das Messgerät zeigt eine steigende Anzeige an Balken je stärker das Echo ist. Die Anzeige befindet sich
im Messmodus auf die linken Seite.
7.3
Vorbereitungen für die Messung
Überprüfen sie dass die Vordere und Hintere Wand parallel zueinander sind.
Sollten die Wände nicht parallel zueinander sein wird der Ultraschall nicht in Richtung
Messfühler zurückreflektiert und die Messung führt zu keinem Ergebnis.
Die zu messende Oberfläche sollte frei von Schmutz oder Schutt sein.
Es kann notwendig sein das sie die zu messende Oberfläche vor der Messung Reinigen oder
Bürsten.
Stellen sie sicher das genug Ultraschall-Gel zwischen Messfühler und Material ist
und es keine Lufteinschlüsse gibt.
Luft ist der Feind von Ultraschall und es ist wichtig, dass es einen Weg für das Ultraschall-
Signal gibt ohne Luft.
Die Membran sollte richtig auf dem Messfühler aufgesetzt sein.
Platzieren sie den Messfühler fest auf der Oberfläche um guten Kontakt für die
Messung herzustellen.
Entfernen sie keine Ummantelungen. Das Messgerät wurde speziell dafür entwickelt
Ummantelungen zu ignorieren.
Versichern sie sich das die Ummantelung Massiv bis zum Metalloberfläche ist.
Dreifachechos ignorieren Ummantelungen solange sie massiv bis zur Oberfläche sind. Sollte
die Ummantelung porös sein könnten Luftblasen entstanden sein.
BETRIEBSANLEITUNG
Seite 22
