BETRIEBSANLEITUNG
www.warensortiment.de
7
Benutzung der Multigauge 5600
7.1
Wie Multiple Echos funktionieren
Alle Ultraschalldickenmessgeräte sollten auf das zu messende Material kalibriert werden.
Ummantelungen haben einen anderen Klang als Metall deswegen ist es wichtig das sie die Messung
nicht beeinflussen. Multiple Echos versichern das alle Ummantelungen von der Messung ausgeschlossen
sind.

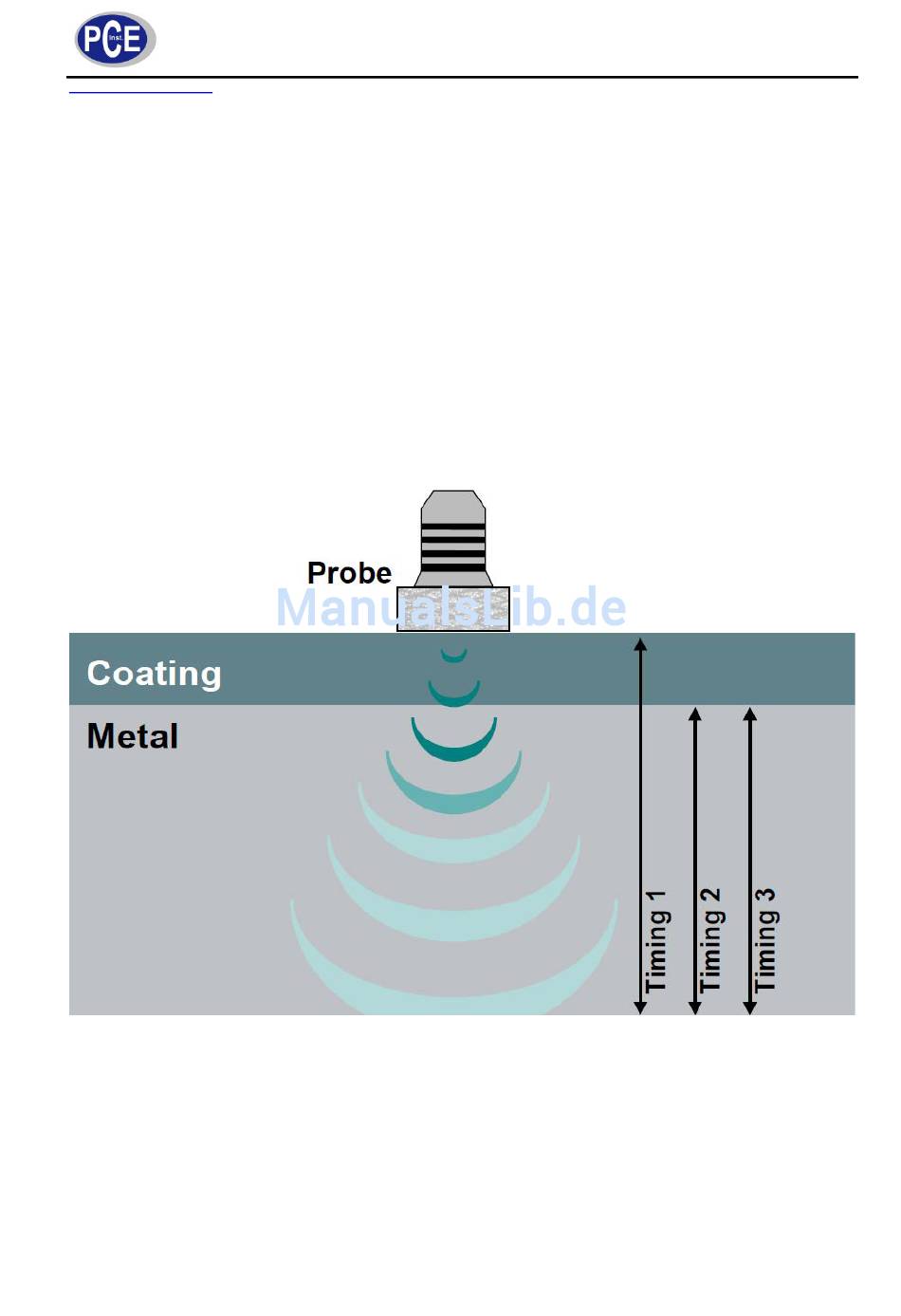

Wie es funktioniert:
Ein gesendeter Ultraschallimpuls bewegt sich durch die Ummantelung und das Metall und wird dann
durch die Rückwand reflektiert. Das zurückkehrende Echo bewegt sich nun im Metall, nur ein kleiner Teil
durchdringt die Ummantelung. Die Zeit zwischen den kleinen Echos gibt uns die Zeit die das Echo im
Metall braucht, die in direktem Kontakt mit der dicke des zu messenden Metalls ist. Das Messgerät
berechnet selbständig die Dicke des Metalls. Ein Minimum von mindestens 3 Echos wird bei jedem
Messvorgang gemessen. Dieses System heißt: Automatic Measurement Verification System (AMVS).
Seite 21
