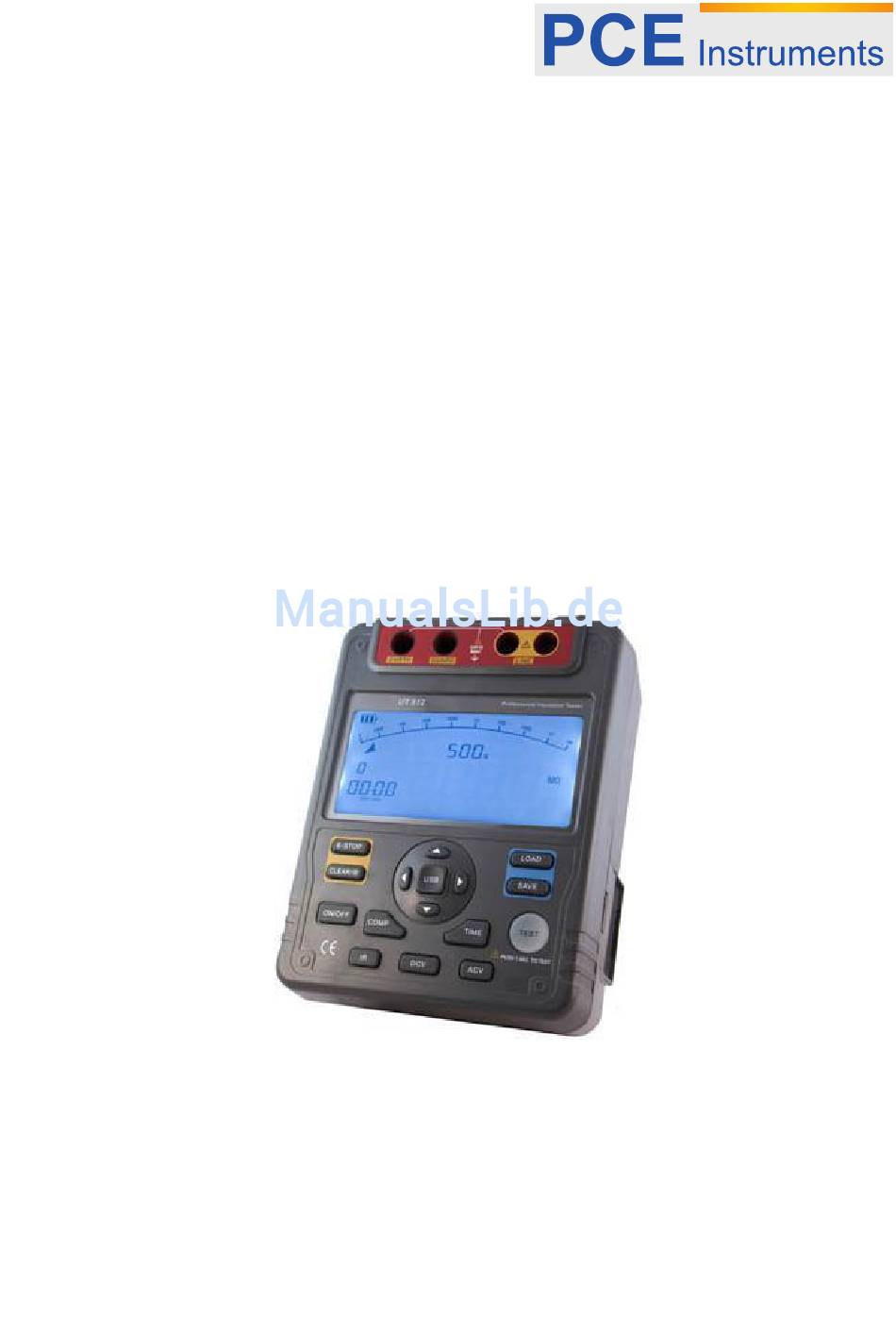

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Isolationsmesser PCE-UT 512 Version 1.1 19.10.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................4 Spezifikationen ......................5 Gerätebeschreibung ....................6 Betriebsanleitung ...................... 9 Wartung und Reinigung ..................12 Batteriewechsel ........................12 Reinigung ..........................12 Entsorgung ......................12... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Das Isolationstestgerät PCE-UT 512 ist ein universell einsetzbares Messgerät welches für den Außen- diensteinsatz und den Betrieb unter erschwerten Messbedingungen geeignet ist. Dieses Isolationstestge- rät verfügt über einen robusten Koffer. In dem großen und übersichtlichen Display mit Hintergrundbe- leuchtung werden Ihnen alle wichtigen Größen auf einmal angezeigt, während der Bargraph eine einfa-... -
Seite 4: Warnhinweise
BETRIEBSANLEITUNG Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu einer Gefahr für den Bediener sowie zu einer Zerstörung des Messgerätes kommen. Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen. -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Wechselspannung 30 ~ 100 V (50/60 Hz) / 1 V / ± (2 % + 8 dgt.) (Messbereich / Auflösung / Genauigkeit) 100 ~ 600 V (50/60 Hz) / 1 V / ± (2 % + 5 dgt.) Gleichspannung 30 ~ 600 V / 1 V / ±... -
Seite 6: Gerätebeschreibung

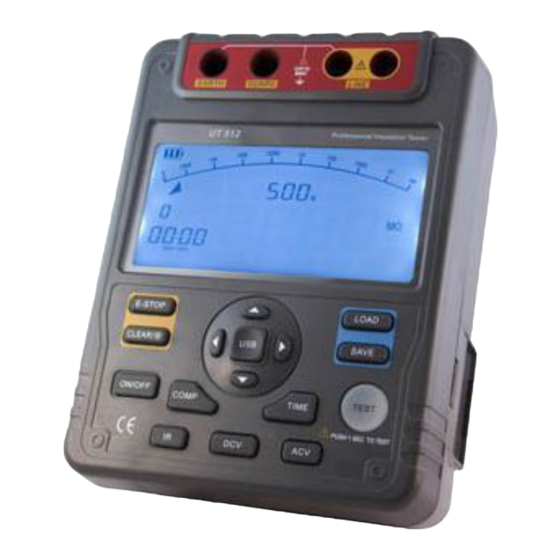

BETRIEBSANLEITUNG Gerätebeschreibung Vorderseite (1) Display (2) ◄ Links-Taste (3) Notaus-Taste (4) Data-Clear- und Hintergrundbeleuchtungs-Taste (5) ▼ Runter-Taste (6) Ein/Aus-Taste (7) COMP-Taste (8) Insulation Resistance (=IR)-Taste (9) DCV-Taste (10) Timer-Taste (11) ACV-Taste (12) TEST-Taste (13) USB-Taste (14) SAVE-Taste (15) LOAD-Taste (16) ►Rechts-Taste (17) ▲Hoch-Taste (18) Anschluss Hochspannungsaus- und eingang (19) Anschluss Abschirmung für den Hochspannungsausgang... - Seite 7 BETRIEBSANLEITUNG Display Nummer Bedeutung Bargraph Warnsymbol: Risiko eines elektrischen Schlages besteht Batteriestandanzeige Symbol für Timer Symbol für Timer 1 Symbol für Timer 2 Symbol für die Anzeige desVergleichswert im Vergleichsmodus Symbol für Netzbetrieb Symbol für den akustischen Signalgeber der Durchgangsprüfung Datenspeicher ist voll Datenspeicherung ist aktiv Datenabruf ist aktiv...
- Seite 8 BETRIEBSANLEITUNG Tastenbelegung Taste Funktion ON/OFF Schaltet das Gerät ein oder aus. Drücken und halten Sie die Taste für eine Sekunde zum Einschalten. Drücken Sie erneut um das Gerät auszuschalten. Der voreingestellte Mess- bereich nach dem Einschalten ist 500 V Isolationswiderstandsmessung. E-STOP Notaus-Taste.
-
Seite 9: Betriebsanleitung
BETRIEBSANLEITUNG Betriebsanleitung Messverfahren Spannungsmessung Warnung: Um Verletzungen von Personen und Beschädigungen des Gerätes durch elektrischen Schlag zu verhindern, versuchen Sie nicht Spannungen über 600 V zu mes- sen, auch wenn Messwerte angezeigt werden. Seien Sie besonders vorsichtig bei der Messung von Hochspannungen. Um eine elektrische Spannung zu messen: 1. - Seite 10 BETRIEBSANLEITUNG Warnung: Wenn Sie eine Messung des Isolationswiderstandes vornehmen möchten, achten Sie darauf, dass an dem zu prüfenden Stromkreis keine Spannungen anliegen und entladen Sie alle Bauteile. Die Messung muss unter großer Vorsicht durchgeführt werden, da gefährlich hohe Spannungen erzeugt werden. Während der Messung dürfen Sich die Messspitzen auf keinen Fall berühren oder Kontakt zum Benutzer haben.
- Seite 11 BETRIEBSANLEITUNG TIME2 und das Symbol erscheinen im Display und blinken alle 0,5 Sekunden bis die Laufzeit von TIME2 abgelaufen ist. Wenn beide Laufzeiten abgelaufen sind, wird die Prüfspannung abgeschaltet und die Messung automatisch beendet. Im Display wird der Polarisationsindex angezeigt. Benutzen Sie die Tasten ◄...
-
Seite 12: Wartung Und Reinigung
BETRIEBSANLEITUNG Wartung und Reinigung Batteriewechsel Warnung: Um Fehlmessungen und daraus resultierende Verletzungen durch elektrischen Schlag zu verhindern, wechseln Sie die Batterien sobald das Batterie-Symbol erscheint. Vergewissern Sie sich dass die Prüfleitungen weder mit dem zu prüfenden Stromkreis, noch mit dem Gerät verbunden sind, bevor Sie das Gehäuse öffnen.
