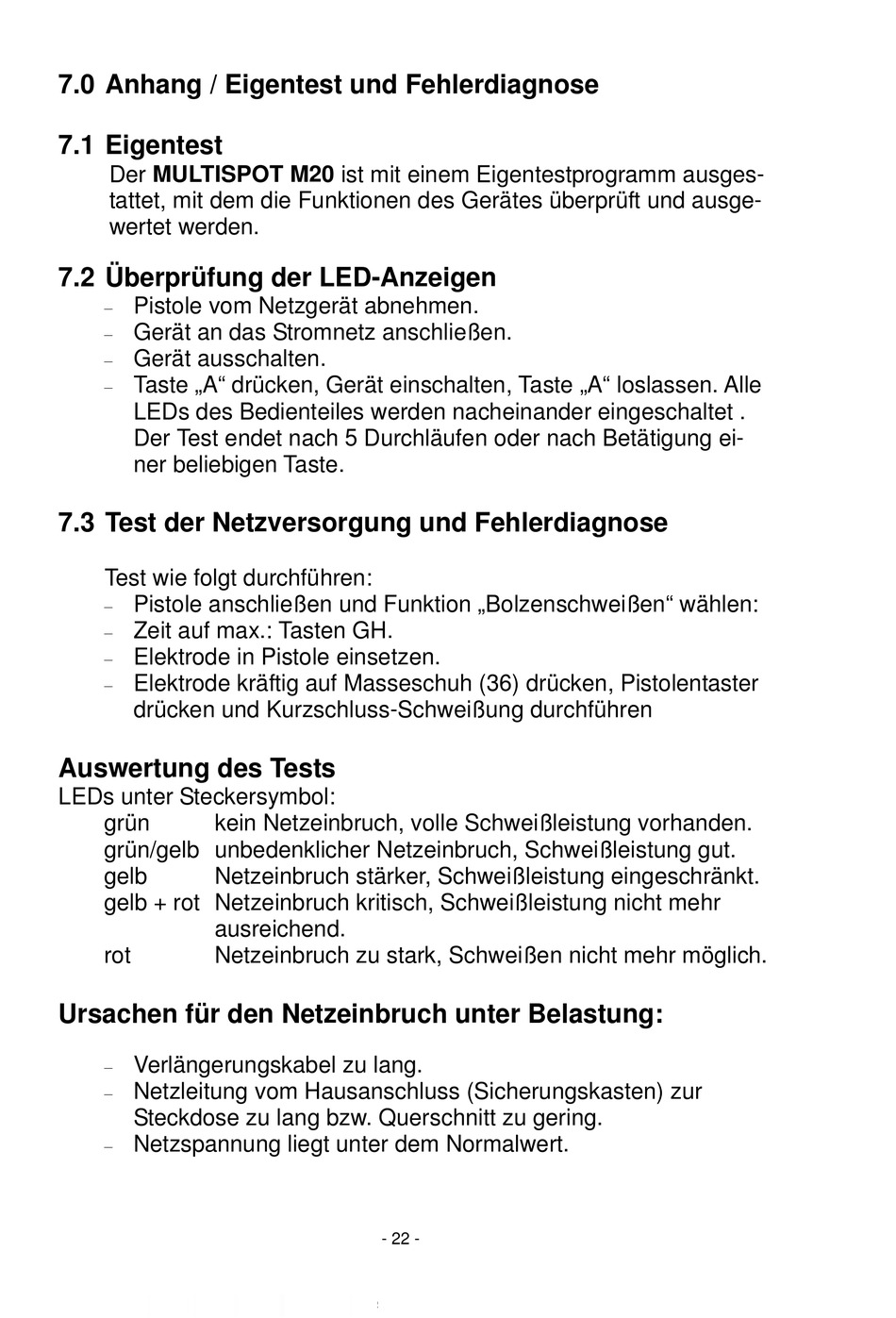

7.0 Anhang / Eigentest und Fehlerdiagnose
7.1 Eigentest
Der MULTISPOT M20 ist mit einem Eigentestprogramm ausges-
tattet, mit dem die Funktionen des Gerätes überprüft und ausge-
wertet werden.
7.2 Überprüfung der LED-Anzeigen
Pistole vom Netzgerät abnehmen.
Gerät an das Stromnetz anschließen.
Gerät ausschalten.
Taste „A" drücken, Gerät einschalten, Taste „A" loslassen. Alle
LEDs des Bedienteiles werden nacheinander eingeschaltet .
Der Test endet nach 5 Durchläufen oder nach Betätigung ei-
ner beliebigen Taste.
7.3 Test der Netzversorgung und Fehlerdiagnose
Test wie folgt durchführen:
Pistole anschließen und Funktion „Bolzenschweißen" wählen:
Zeit auf max.: Tasten GH.
Elektrode in Pistole einsetzen.
Elektrode kräftig auf Masseschuh (36) drücken, Pistolentaster
drücken und Kurzschluss-Schweißung durchführen
Auswertung des Tests
LEDs unter Steckersymbol:
grün
grün/gelb unbedenklicher Netzeinbruch, Schweißleistung gut.
gelb
gelb + rot Netzeinbruch kritisch, Schweißleistung nicht mehr
rot
Ursachen für den Netzeinbruch unter Belastung:
Verlängerungskabel zu lang.
Netzleitung vom Hausanschluss (Sicherungskasten) zur
Steckdose zu lang bzw. Querschnitt zu gering.
Netzspannung liegt unter dem Normalwert.
kein Netzeinbruch, volle Schweißleistung vorhanden.
Netzeinbruch stärker, Schweißleistung eingeschränkt.
ausreichend.
Netzeinbruch zu stark, Schweißen nicht mehr möglich.
- 22 -
