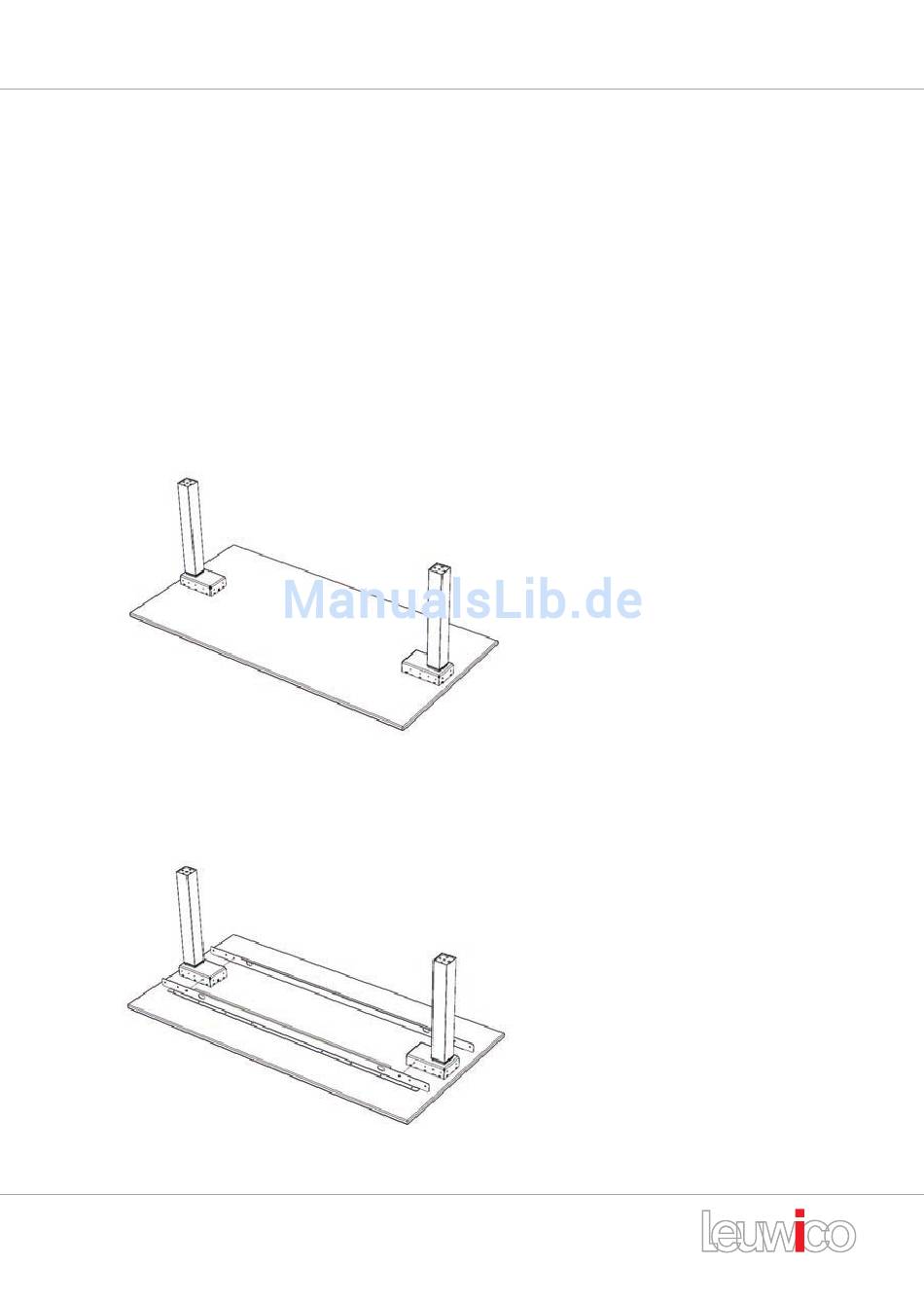

Schritt 1: Tischuntergestell montieren
VORSICHT Beschädigungsgefahr
•
Schrauben dürfen nicht weiter als 5mm in das Gehäuse hineinragen.
•
Beim Verschrauben der Traversen am Motorgehäuse darauf achten, dass der richtige
Schraubentyp verwendet wird. Nur mitgelieferte Schrauben verwenden!
Beachten Sie das maximale Drehmoment von 7Nm der Schrauben D.
•
1.
Stellen Sie je eine Hubsäule ca. mittig und mit 30mm Randabstand auf die
Unterseite der Tischplatte.
2.
Achten Sie darauf, dass die elektrischen Versorgungsleitungen nicht eingeklemmt
werden.
1.
Positionieren Sie je eine Traversen rechts und links der Hubsäulen.
2.
Die Hubsäulen und die Traversen sind miteinander auszurichten. Die Bohrungen der
Traverse stimmen mit den Gewindebohrungen der Hubsäule überein.
9
