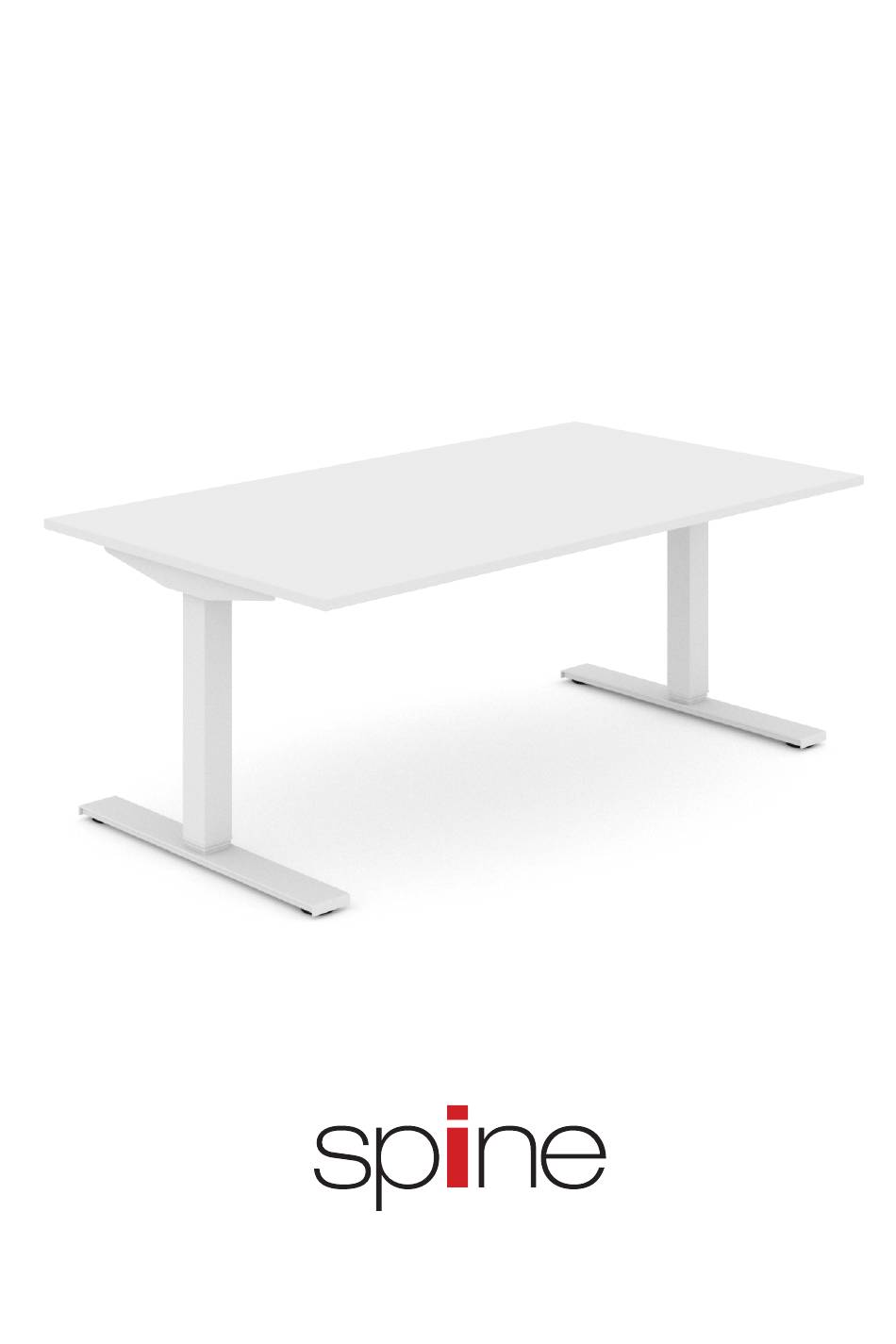

- Seite 1 Bedienungsanleitung Montageanleitung Die Bedienungs- und Montageanleitung ist unter der Tischplatte angebracht...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung oder unsachgemäßem Gebrauch des Tisches erlischt die Gewährleistung! Störungsbehebung ....................19 Technische Daten .......................21 Diese Bedienungsanleitung ist für alle Sitz-Steh-Tische aus dem System SPINE-3 vorgesehen, aufgrund von verschiedenen Außerbetriebnahme....................22 Ausführungen/Typen können Abbildungen abweichend sein. Konformitätserklärung ....................23 LEUWICO GmbH... -
Seite 3: Sicherheitshinweise
Aggressive Reinigungsmittel können Schäden oder Farbveränderungen am Produkt verursachen. Es dürfen daher nur Mittel • Stoppen Sie den Sitz-Steh-Tisch. mit einem pH-Wert von 6-8 benutzt werden. Vergleichen Sie hierzu auch die Leuwico Bedienungsanleitung zu Oberflächen und • Schalten Sie die Stromzufuhr ab und ziehen Sie das Netzkabel heraus. -
Seite 4: Ansicht Nach Zusammenbau
INSTALLATION ANSICHT NACH ZUSAMMENBAU SICHERHEITSKAPITEL BEACHTEN Beachten Sie das Kapitel „Allgemeine Sicherheitshinweise“ ab Seite 4. • Überprüfen Sie die Lieferung auf Vollständigkeit, Beschädigungen oder sonstige Auffälligkeiten. • Beachten Sie beim Transport die gültigen Sicherheits- und Unfallverhütungsvorschriften. • Entnehmen Sie die Kontaktmöglichkeiten dem Kapitel „Identifikation“. LIEFERUMFANG Kontrollieren Sie das gelieferte Hubsäulensystem auf Vollständigkeit! Diese Betriebsanleitung gilt für den elektrisch höhenverstellbaren Schreibtisch SPINE-3 mit... -
Seite 5: Aufbau Und Installation
AUFBAU UND INSTALLATION SCHRITT 1: TISCHUNTERGESTELL MONTIEREN VORSICHT Beschädigungsgefahr Beim Zusammenbau des Untergestelles SPINE-3 mit Tischplatte zu einem fertigen Tisch sind folgende Punkte einzuhalten (siehe Zeichnung unten): • Schrauben dürfen nicht weiter als 5mm in das Gehäuse hineinragen. • Der Tischplattenüberstand in der Länge rechts und links sollte auf 30mm eingestellt werden. •... -
Seite 6: Schritt 2: Tischuntergestell An Tischplatte Befestigen
SCHRITT 2: TISCHUNTERGESTELL AN TISCHPLATTE BEFESTIGEN Je ein Plattenträger wir so positioniert, dass die Laschen des Plattenträgers die Traversen und die Hubsäule umschließt. Die Langlöcher im Plattenträger stimmen mit den Bohrungen der Traverse und der Hubsäule überein. Richten Sie das Tischuntergestell mittig an der Unterseite der Tischplatte aus. Verschrauben Sie das Tischuntergestell mit 28 Spanplattenschrauben G mit der Tischplatte. -
Seite 7: Schritt 4: Steuerung An Tischplatte Befestigen
SCHRITT 4: STEUERUNG AN TISCHPLATTE BEFESTIGEN SCHRITT 6: VERBINDUNGEN MIT STEUERUNG ACHTUNG: Die Steuerung muss an einer Stelle befestigt werden, die eine Verbindung aller Hubsäulen GEFAHR: Lebensgefahr bei Kabelbruch oder Kabelbeschädigung durch die Motorkabel zulässt! Bei Kabelbruch oder Kabelbeschädigung bestehen Gefahren für Leib und Leben oder Sachschäden, verursacht durch elektri- Die Steuerung muss immer den Verfahrweg der Hubsäulen mitmachen! Wir empfehlen, die Steuerung an der Unterseite der schen Strom! Tischplatte zu befestigen. - Seite 8 ACHTUNG: Netzkabel so anschließen, dass eine ausreichende Kabellänge über den gesamten Ver- Verbinden Sie den Handschalter mit der Steuerung. Stecken Sie hierzu den DIN-Stecker in die mit „HC“ gekennzeichnete Buchse an der Steuerung. stellbereich möglich ist. Verbinden Sie das Netzkabel mit dem „POWER“ Eingang an der Steuerung. Die Steuerung darf erst nach der Montage in Betrieb genommen werden! Verbinden Sie das Stromkabel mit der Steuerung.
-
Seite 9: Inbetriebnahme / Bedienung
INBETRIEBNAHME / BEDIENUNG / INITIALISIERUNG BEDIENUNG INBETRIEBNAHME Normalbetrieb (mit allen Handschaltervarianten) Beachten Sie die Sicherheitshinweise im Kapitel „Installation“. Mit den Tasten Auf und Ab bewegt man den Tisch in Pfeilrichtung nach oben oder unten, der Tisch stoppt beim Erreichen der Endlagen. Halten Sie die Taste solange gedrückt bis Achtung: Die maximale Hubkraft von 75 kg darf in keinem Fall überschritten werden! die gewünschte Position erreicht wurde. -
Seite 10: Initialisierung
INITIALISIERUNG STÖRUNGSBEHEBUNG Nach der Montage, bzw. wenn der Tisch längere Zeit von der Stromversorgung getrennt war, es zu einer Störung am Tisch gekommen ist oder wenn die Verbindung zwischen den Antrieben und der Steuerung getrennt wurde - muss die Steuerung des Tisches initialisiert werden. -
Seite 11: Fehlermeldungen Im Display Der Handschalter M4
FEHLERMELDUNGEN IM DISPLAY DER HANDSCHALTER M4 Setzen Sie das Gerät auf die Werkseinstellungen Kollisionssensor defekt zurück. Falls das Problem bestehen bleibt, wenden Sie sich an LOGICDATA Netzstecker ziehen! Mindestens 20 Sekunden war- Anzeige Ursache Behebung Positionsfehler (Mittelschalter*) ten. Steuerungseinheit wieder anschließen und eine Positionsrückstellung durchführen Die Steuerung überwacht die Einschaltdauer (zeitgesteuert) -
Seite 12: Außerbetriebnahme
Lassen Sie das Tischuntergestell wegen der Gefahr möglicher Umweltverschmutzung durch ein zugelassenes Fachun- ternehmen entsorgen. Ersatzteile Verwenden Sie ausschließlich Ersatzteile vom Hersteller des Tisches, der LEUWICO GmbH. Wenden Sie sich bei der Bestellung von Ersatzteilen an folgende Adresse: LEUWICO GmbH Hauptstraße 2 –... - Seite 13 LEUWICO GmbH Hauptstraße 2-4 D - 96484 Wiesenfeld Telefon +49 9566 88-0 Telefax +49 9566 88-114 E-Mail: info@leuwico.com www.leuwico.com...
