Zwei-Switch-Kopplung - Hirschmann Powermice Referenzhandbuch

Redundanz 6.4 Redundante Kopplung

6.4.3 Zwei-Switch-Kopplung

Redundanz-Manager An
Backbone
Haupleitung Redundante Leitung
Redundanz-Manager An
I O I O
STAND-BY STAND-BY
Ring

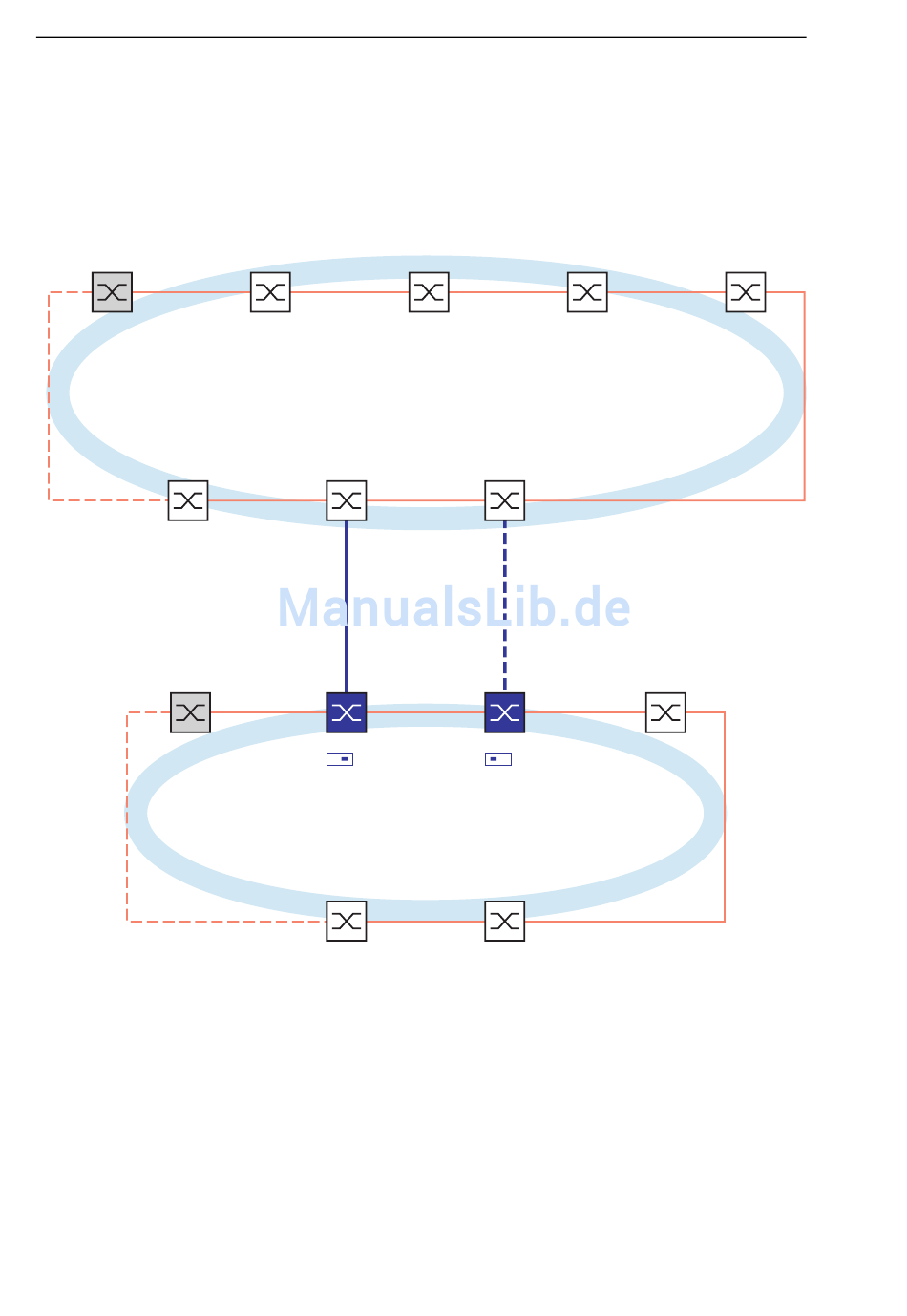

Abb. 61: Beispiel Zwei-Switch-Kopplung
Die Kopplung zwischen zwei Netzen erfolgt über die Hauptleitung (dicke
blaue Linie). Beim Ausfall der Hauptleitung übernimmt die redundante Lei-
tung (gestrichelte, dicke blaue Linie) die Kopplung der beiden Netze. Die
Kopplung erfolgt über zwei Switche.
Die Switche übermitteln ihre Kontrollpakete über das Ethernet.
