Charging; Laden Des Akkus - Jamara Discus 4 in 1 Gebrauchsanleitung

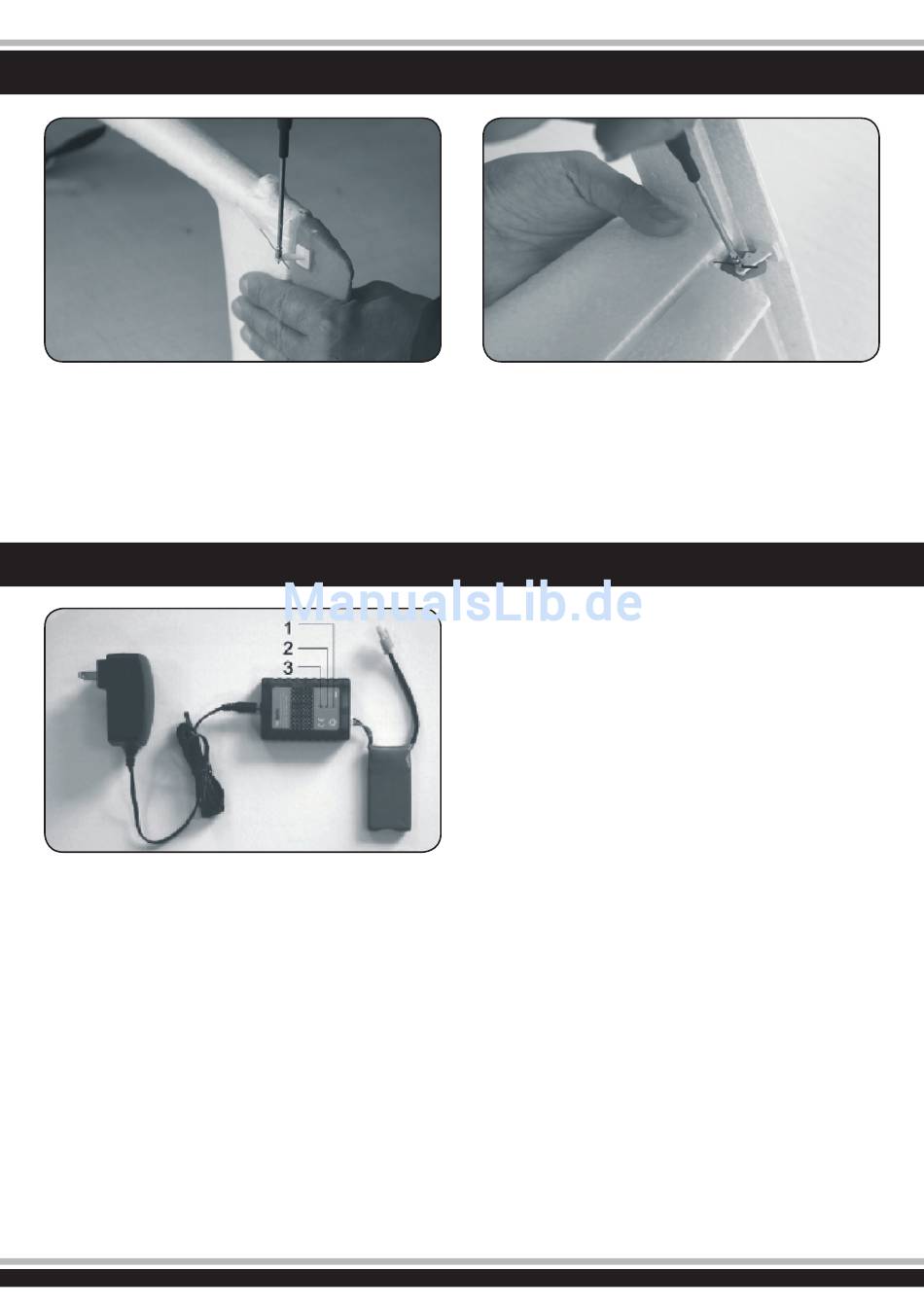

Montage
Achten Sie darauf, dass der Anlenkhebel des Seitenruderservos und
das Seitenruder auf Neutralstellung stehen. Schrauben Sie nun den
Anlenkdraht am Ruderhorn des Seitenruders fest.
Switch on the transmitter, pull the throttle stick and throttle stick
fine tuning to the lowest position. Other fine tunings in the neu-
tral position. Adjust the vertical fin and rudder to a flat, insert the
pushrod wire to the arm hole. Fasten it with screwdriver.

Laden des Akkus

Technische Daten:
Eingangsspannung DC10 - 15 V
Ausgangsspannung DC7,4 - 11,1 V
Ladestrom ~ 0,5 A
Bedeutung der LED's
Bereitschaftsanzeige LED 1, 2, 3 grün
Ladevorgang LED 1, 2 rot, LED 3 grün
Akku voll LED 1, 2, 3 grün
Ladezeit ~ 120 Min.
1. Verbinden Sie das Netzteil mit dem Wechselstromnetz.
2. Stecken Sie es in eine Steckdose.
Die LED am Netzteil zeigt Ladebereitschaft an.
3. Verbinden Sie das Ladegerät mit dem Akku. Der komplette
Ladevorgang bei leerem Akku dauert ca. 2 Stunden.
Assembly
Achten Sie darauf, dass der Anlenkhebel des Höhenruderservos
und das Höhenruder auf Neutralstellung stehen. Schrauben Sie nun
den Anlenkdraht am Ruderhorn des Höhenruders fest.
Switch on the transmitter, pull the throttle stick and throttle stick
fine tuning to the lowest position. Other fine tunings in the neutral
position. Adjust the horizontal stabilizer and elevator to a flat, in-
sert the pushrod wire to the arm hole. Fasten it with screwdriver.

Charging

Technical data:
Input voltage DC10 - 15 V
Output voltage DC7, 4 - 11,1 V
Charge current ~ 0.5 A
Meaning of LED's
Ready light LED 1, 2, 3 green
Charging LED 1, 2 red LED green 3
Battery full LED 1, 2, 3 green
Load time ~ 120 min
1. Connect the power adapter to the AC mains.
2. Plug it into an outlet.
The LED of the power adapter shows it is ready for charging.
3. Connect the charger to the battery. The complete charge time of
an empty battery takes approx. 2 hours.
