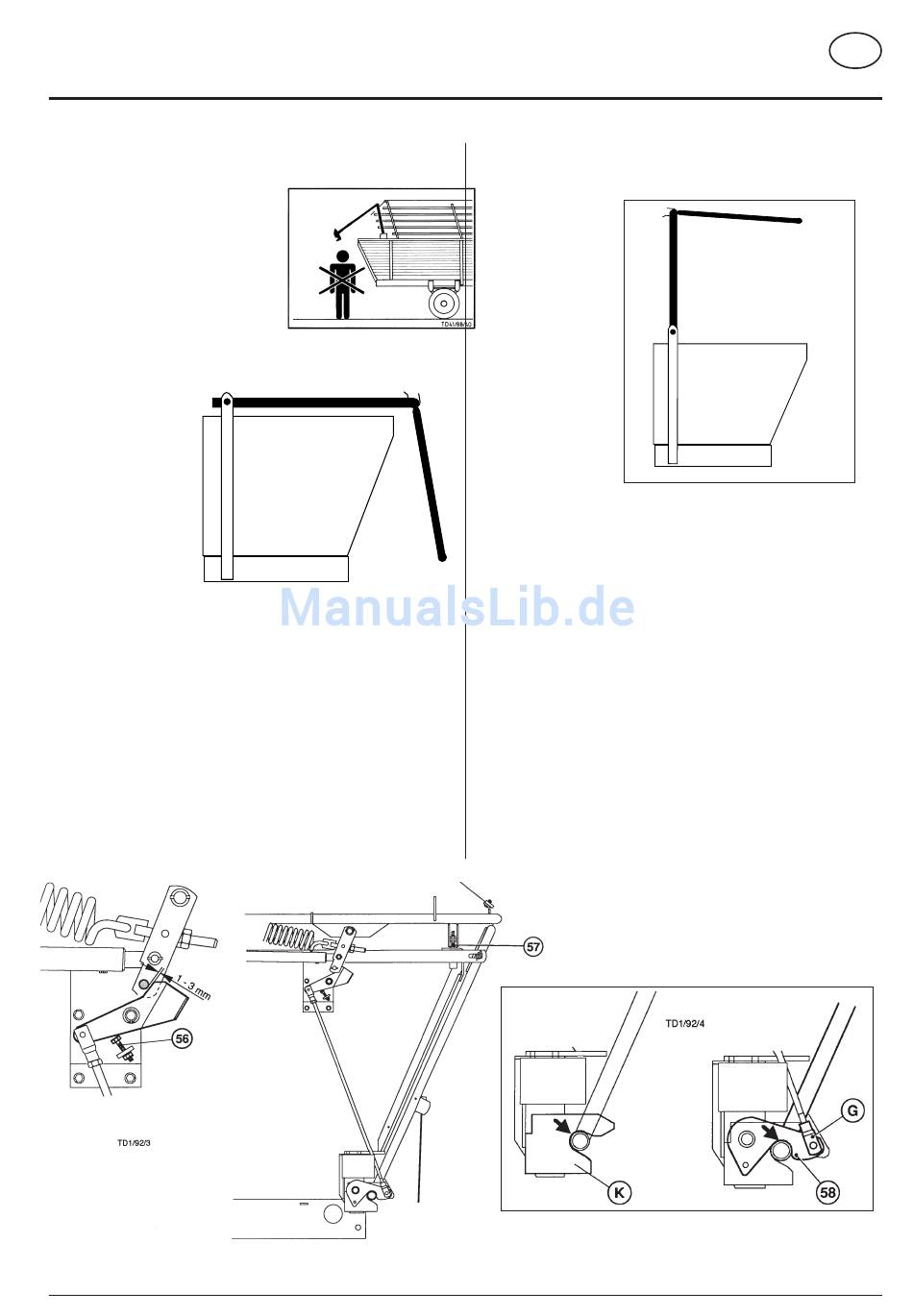

Hydraulisches Öffnen und Schließen der
Wagenrückwand
Beim Öffnen und Schließen der
Rückwand darf sich niemand im
Schwenkbereich befinden!
Nicht unter der hochgeschwenkten
Rückwand verweilen!
- Das Öffnen und Schließen erfolgt
hydraulisch vom Schleppersitz aus.
Die Verriegelungshaken (58) werden dabei automatisch
entriegelt bzw. verriegelt.
Entladen bei
a b g e s e n k t e m
Dürrfutteraufbau
- Rohrbügel gegen
H o c h s c h w e n k e n
verriegeln (Haken
links und rechts in
Stellung B).
- Beim Öffnen
schwenkt nur die
Rückwand nach hinten.
537 / RÜCKWAND 9500 D
TD79/90/38
- 35 -
RÜCKWAND
Entladen bei aufgestelltem
Dürrfutteraufbau
- Rohrbügel zum Hochschwenken entriegeln (Haken links
und rechts in Stellung A).
- Beim Öffnen schwenkt die Rückwand und der Rohrbügel
ganz nach oben.

Einstellungen

• Damit das Öffnen und Schließen der Rückwand
ordnungsgemäß funktioniert, sind die
Justierschrauben links und rechts in
nachstehender Reihenfolge entsprechend
einzustellen:
- Sechskantschraube (57) soweit verdrehen, bis
das untere Rohr der Rückwand in die Kulisse
(K) paßt.
- Abstand (1-3 mm) mittels Sechskantschraube
(56) einstellen.
- Gabelkopf (G) vom Bolzen abziehen und
verdrehen, bis der Korbhaken (58) ohne Spiel
am Rohr einrastet.
- Alle Kontermuttern auf Festsitz überprüfen.
