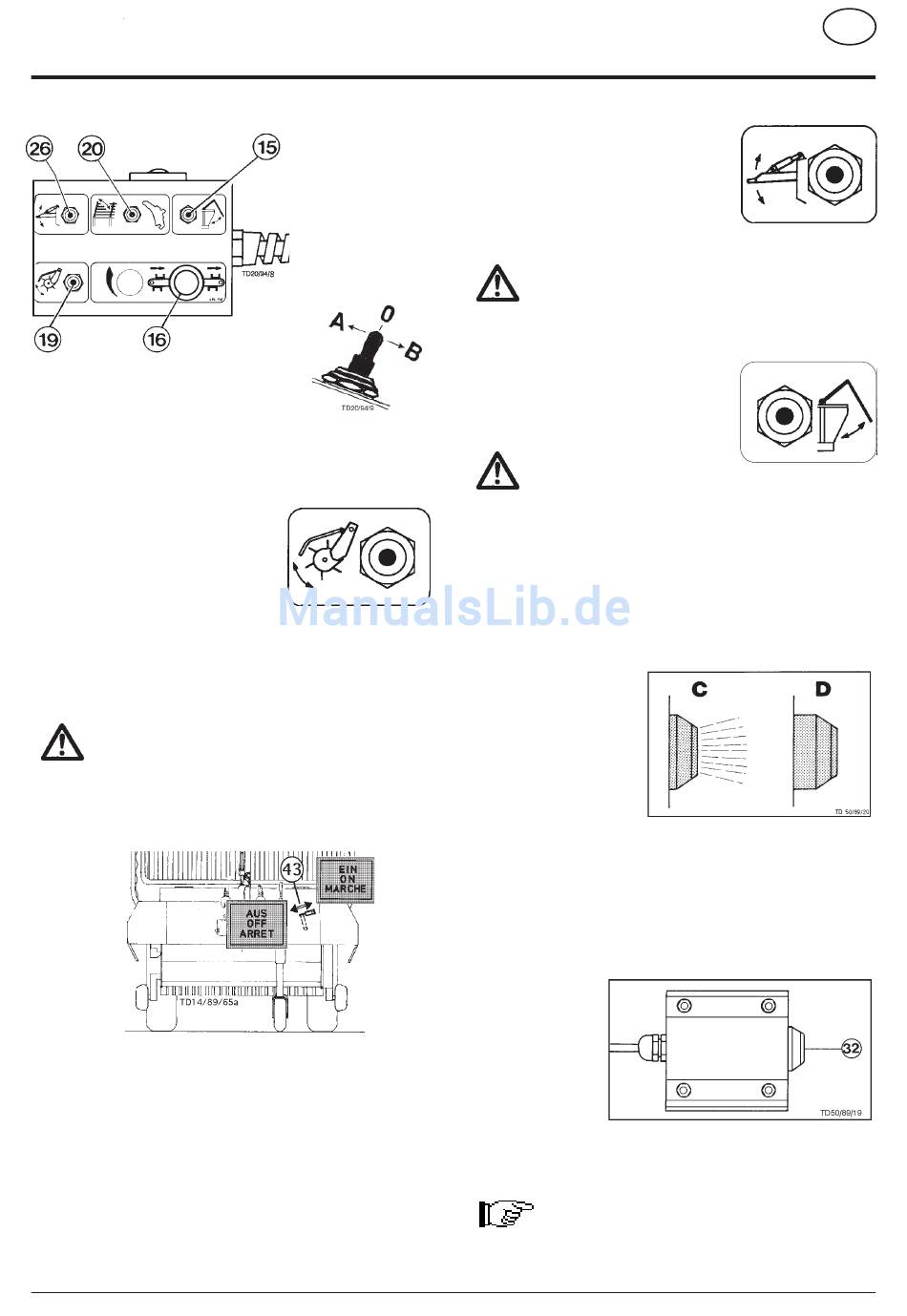

Funktionserklärung der einzelnen Taster
Taster (19) für Pick-up Aushebung
- Nach unten gedrückt (B) - Pick-up
senkt sich ab und bleibt in
Schwimmstellung.
- Nach oben gedrückt (A) - Pick-up
wird angehoben (Presse und Pick-up
Antrieb schalten automatisch ab).
Achtung! Wenn der Hebel (43) in Position "EIN" steht
wird beim Absenken der Pick-up automatisch der
Antrieb für Ladeaggregat und Pick-up
eingeschaltet.
Daher immer Sicherheitsabstand einhalten
wenn die Gelenkwelle am Schlepper
angekuppelt und der Zapfwellenantrieb einge-
schaltet ist .
9500-D ELEK.HYD.KOMF. (511)
ELEKTROHYDRAULISCHE KOMFORTBEDIENUNG
Knickdeichsel-Taster (26)
- Nach oben gedrückt (A) - Deichsel
knickt hoch.
- Nach unten gedrückt (B) - Deichsel
wird abgesenkt.
Bei Straßenfahrt unbedingt Knickdeichselzylinder ganz
einfahren.
Rückwandaushebeschalter (15)
- Nach oben gedrückt (A) - Rückwand
wird entriegelt und geöffnet.
- Nach unten gedrückt (B) - Rückwand
wird abgesenkt.
Personen
Schwenkbereich verweisen!
Achtung!
Beim Absenken bleibt der Schalter eingeschaltet. Nach
Verriegelung der Rückwand muß der Schalter in "0"-
Stellung gebracht werden.
Druckknopf vorne (16) und hinten (32) zum Ein-
und Ausschalten des Kratzbodenantriebes
- Beim Hineindrücken
des Druckknopfes (32/
16) rastet
Druckknopf ein (C)
und der Kratzboden-
antrieb wird ein-
geschaltet.
Die Kontrollampe (16)
im vorderen Schaltpult
leuchtet auf.
- Durch nochmaliges Hineindrücken des Druckknopfes (16)
wird der Kratzbodenantrieb ausgeschaltet (D).
• Die Kontrollampe im Druckknopf (16) muß erlöschen.
Wenn die Kontrollampe trotzdem weiterleuchtet ist der
zweite Druckknopf (32) noch eingeschaltet und der
Kratzbodenantrieb ist noch in Betrieb!
Allgemeine Hinweise
Wird bei Verwendung des Kratzbodenvorschubs
zusätzlich eine andere Funktion gewählt, wird der
Kratzbodenvorschub automatisch während dieser
Zeit unterbrochen.
- 23 -
