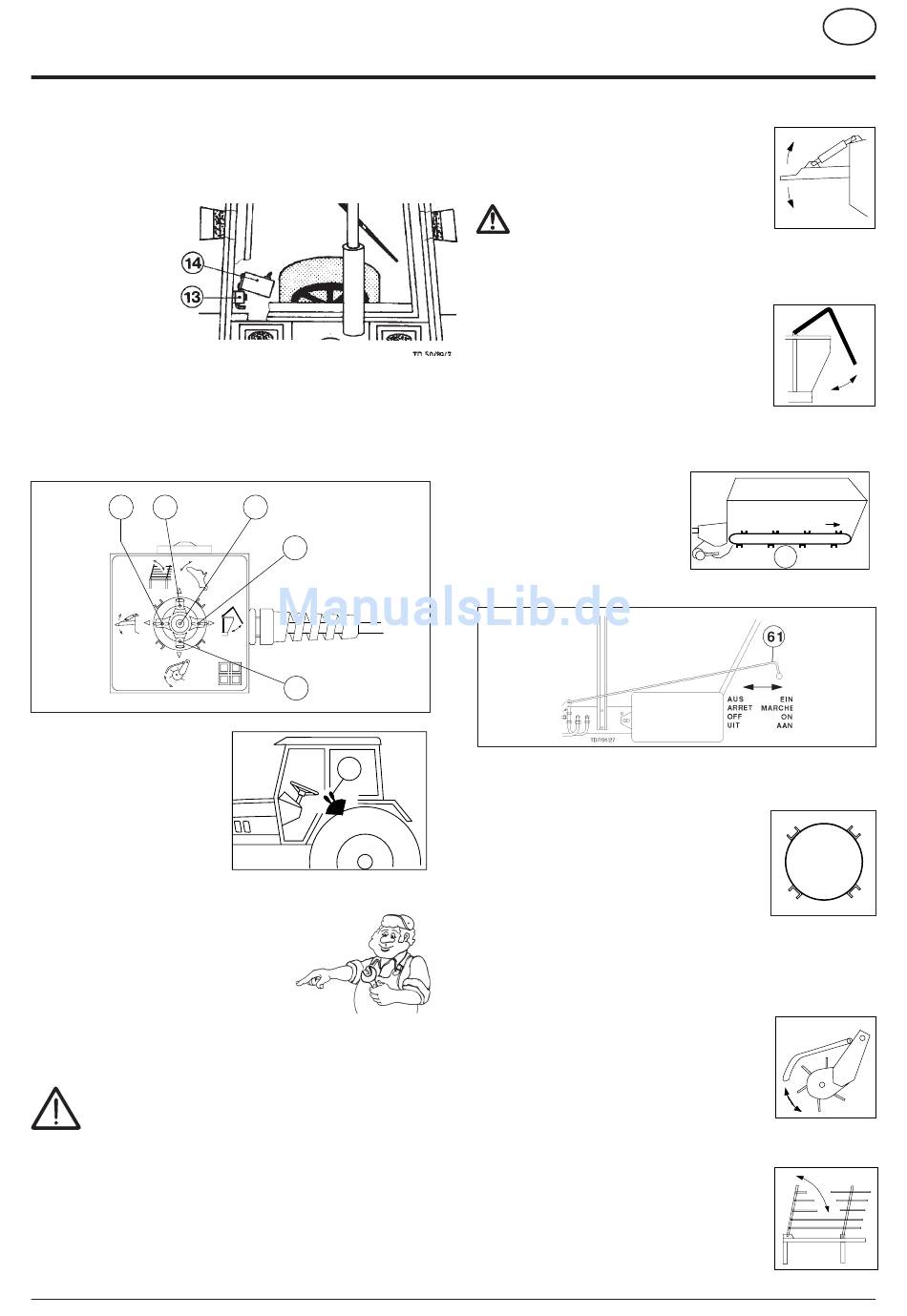

Einbau und Überprüfung der
elektrohydraulischen Bedienung
- M i t g e l i e f e r t e
Lasche (13) für die
elektrohydraulische
Bedienung in
Griffnähe und
Sichtbereich des
Fahrers mit 2 SK-
Schrauben in der
Schlepperkabine
montieren.
- Schaltpult (14) in Lasche (13) abstecken.
Bedienung
- Gewünschte Funktion am Schaltpult vorwählen. Der Schalter
rastet dabei ein.
A
B
- Das Einschalten der
vorgewählten Funktion
erfolgt mittels Steuergerät
(ST) am Schlepper.
Hinweis:
- Wird der Schlepper mit angehängtem
Wagen abgestellt, ist der Schalthebel
der Bedienung in Neutralstellung "C"
zu schalten.
Damit wird ein Entladen der Batterie
verhindert.

Sicherheitshinweis

Wenn mehrere Personen die Schaltelemente des
Gerätes bzw. des Zugfahrzeuges zur selben Zeit
bedienen können ist besondere Vorsicht geboten. Es
ist vorher eine gewissenhafte Absprache zwischen
den beteiligten Personen durchzuführen.
Ein Beispiel:
Es besteht Verletzungsgefahr, wenn sich eine Person am
Wagenheck aufhält und jemand in der Schlepperkabine
eine Schaltfunktion auslöst (Rückwand öffen, Antrieb
einschalten, . . . ).
0200-D ELEK-HYD_537
ELEKTROHYDRAULISCHE BEDIENUNG
C
D
TD 18/93/9
E
ST

Knickdeichsel

1. Hebel am Schaltpult in Stellung "A".
2. Steuergerät (ST) am Schlepper betätigen.
Achtung!
Knickdeichsel nicht betätigen, wenn der
Wagen auf dem Stützrad steht.
Rückwand
1. Hebel am Schaltpult in Stellung "D".
2. Steuergerät (ST) am Schlepper betätigen.
Automatisches
Hochschwenken bzw. Absenken und
Schließen der Rückwand.
Kratzbodenrücklauf (KR)
Frontbedienung
1. Hebel (61) auf Stellung "EIN" schalten.
2. Hebel am Schaltpult in Neutralstellung "C".
3. Steuergerät (ST) am Schlepper betätigen.
Heckbedienung
1. Zuerst Hebel (61) auf Stellung "AUS"
schalten.
2. Hebel am Schaltpult in Neutralstellung "C".
3. Steuergerät (ST) am Schlepper betätigen.
4. Mit Hebel (61) Kratzbodenantrieb ein- bzw.
ausschalten.

Pick-up

1. Hebel in Stellung "E".
2. Steuergerät (ST) am Schlepper betätigen.
Anheben bzw. Absenken der Pick-up.
Dabei wird der Antrieb für das Ladeaggregat
und der Pick-up automatisch aus- und
eingeschaltet.
Dürrfutteraufbau
1. Hebel am Schaltpult in Stellung "B".
2. Steuergerät (ST) am Schlepper betätigen.
Stufenlos Auf- bzw. Abklappen des
Dürrfutteraufbaues.
- 18 -
Entriegeln und
D
KR
KB - KR
