Störungen und Abhilfe
Achtung!
Bei sämtlichen Behebungen von
Störungen unbedingt Zapfwelle
abschalten.
Bei all diesen Hebe- bzw. Senk- oder
Ein- und Ausschaltvorgängen auf
Gefahrenabstände achten.
Pick-up absenken
• Kontermutter "G" lösen (* .
• Schraube "H" am Ventil "Y1" hineindrehen.
• Steuergerät (ST) am Schlepper in Senk- oder Schwimmstellung
schalten. Pick-up wird abgesenkt.
• Schraube "H" wieder herausdrehen und mit Mutter "G" kontern
Pick-up ausheben
• Wenn das Ventil (Y5) montiert ist, muß am Wagenheck der obere
Schalthahn in Stellung "B" gebracht werden.
• Kontermutter "G" lösen (* .
• Schraube "H" am Ventil "Y1" hineindrehen.
• Steuergerät (ST) am Schlepper in Hebestellung schalten. Die Pick-
up wird angehoben.
• Schraube "H" wieder herausdrehen und mit Mutter "G" kontern
Knickdeichsel absenken
• Kontermutter "G" lösen (* .
• Schraube "H" am Ventil "Y2" hineindrehen.
• Steuergerät (ST) am Schlepper in Senk- oder Schwimmstellung
schalten. Deichsel wird abgesenkt.
• Schraube "H" wieder herausdrehen und mit Mutter "G" kontern
Knickdeichsel ausheben
• Wenn das Ventil (Y5) montiert ist, muß am Wagenheck der obere
Schalthahn in Stellung "B" gebracht werden.
(*
• Kontermutter "G" lösen .
• Schraube "H" am Ventil "Y2" hineindrehen.
• Steuergerät (ST) am Schlepper in Hebestellung schalten. Die Deichsel
wird angehoben.
• Schraube "H" wieder herausdrehen und mit Mutter "G" kontern
0200-D ELEK-HYD_537
ELEKTROHYDRAULISCHE BEDIENUNG
ST
TD 18/93/14
(* .
(*
.
(*
.
(* .
Wartung
• Hydraulikölwechsel laut Schlepperanleitung beachten.
• Bei Schweißarbeiten am Ladewagen alle Verbindungen zum Schlepper trennen und
Wagen abkuppeln.
- 20 -

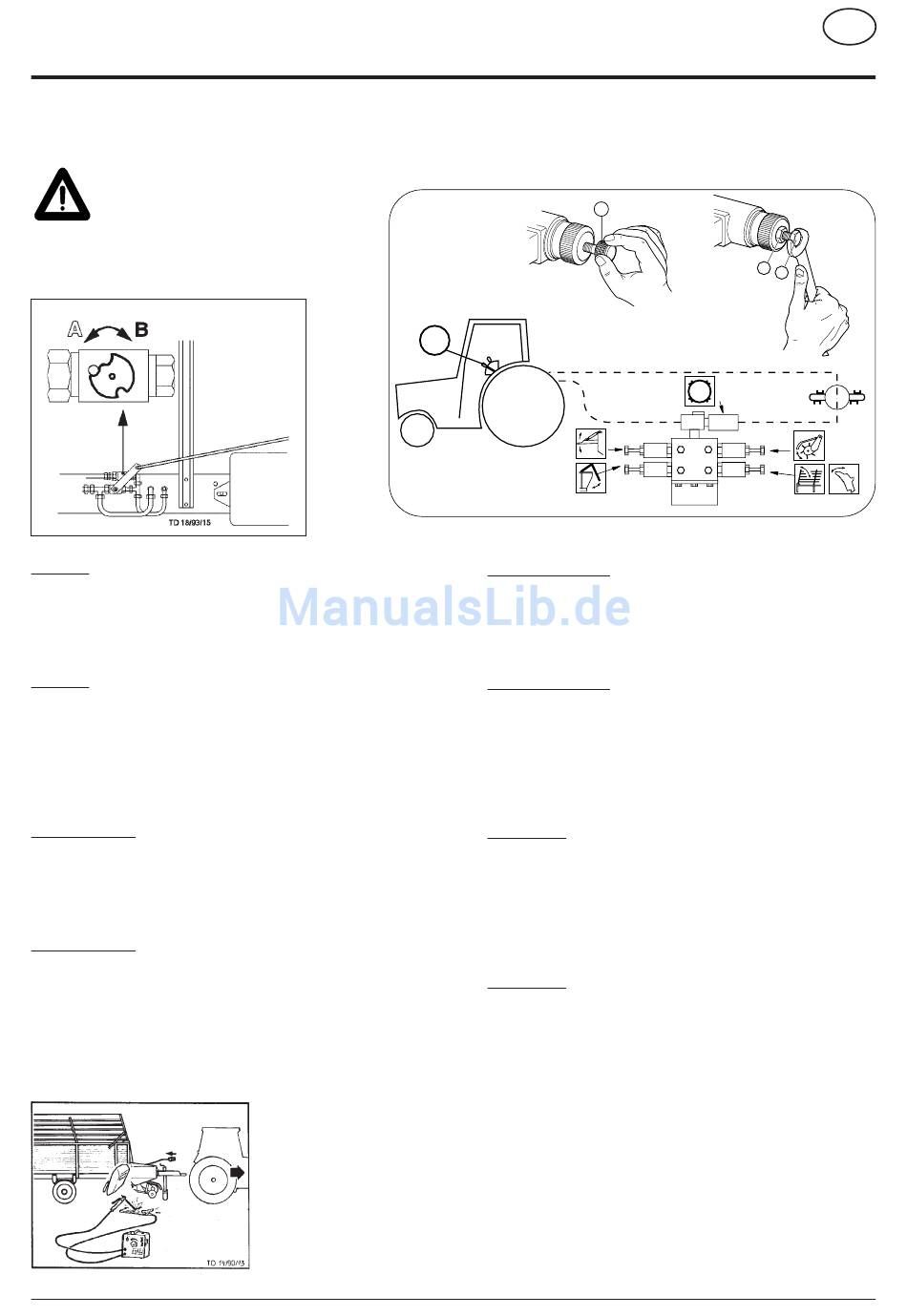

Handnotbetätigung der Hydraulikventile
bei Ausfall der Elektrik.
H
024-02-04
Y2
Y4
Dürrfutteraufbau absenken
• Kontermutter "G" lösen (* .
• Schraube "H" am Ventil "Y3" hineindrehen.
• Steuergerät (ST) am Schlepper in Senk- oder Schwimmstellung
schalten. Der Aufbau wird abgesenkt.
• Schraube "H" wieder herausdrehen und mit Mutter "G" kontern
Dürrfutteraufbau ausheben
• Wenn das Ventil (Y5) montiert ist, muß am Wagenheck der obere
Schalthahn in Stellung "B" gebracht werden.
(*
• Kontermutter "G" lösen .
• Schraube "H" am Ventil "Y3" hineindrehen.
• Steuergerät (ST) am Schlepper in Hebestellung schalten. Der
Aufbau wird angehoben.
• Schraube "H" wieder herausdrehen und mit Mutter "G" kontern
Rückwand öffnen
• Wenn das Ventil (Y5) montiert ist, muß am Wagenheck der obere
Schalthahn in Stellung "B" gebracht werden.
• Kontermutter "G" lösen (* .
• Schraube "H" am Ventil "Y4" hineindrehen.
• Steuergerät (ST) am Schlepper in Hebestellung schalten.
Rückwand wird geöffnet.
• Schraube "H" wieder herausdrehen und mit Mutter "G" kontern
Rückwand schließen
• Kontermutter "G" lösen (* .
• Schraube "H" am Ventil "Y4" hineindrehen.
• Steuergerät (ST) am Schlepper in Senk- oder Schwimmstellung
schalten. Rückwand wird geschlossen.
• Schraube "H" wieder herausdrehen und mit Mutter "G" kontern
D
G
H
Variante 1
Y5
Y1
Y3
(*
.
(* .
(*
.
(* .
(* nur bei Variante 1
