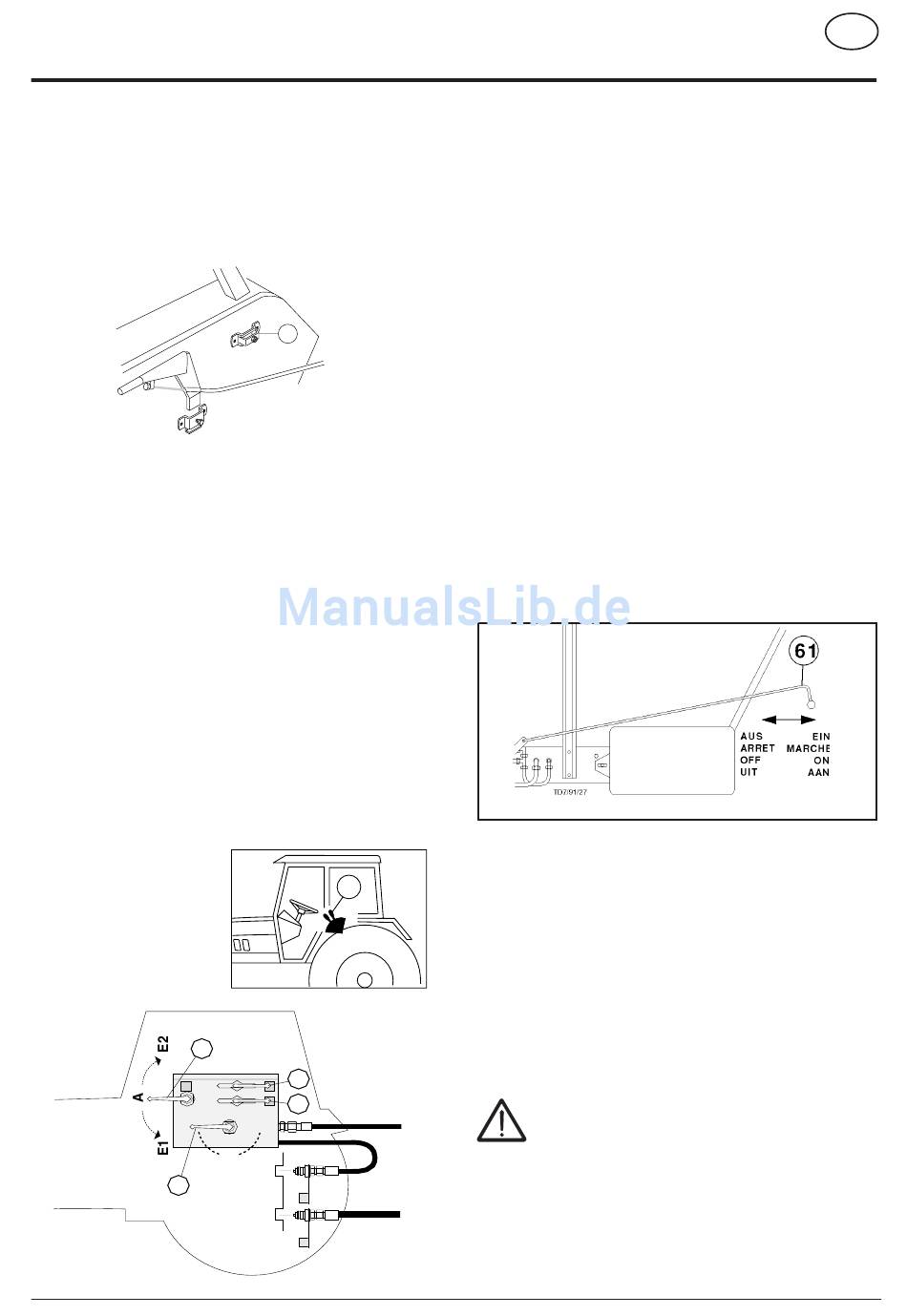

Bedienungselemente

Befestigungsteil

• Die mitgelieferte Lasche (L) dient zum Befestigen des
Hydraulikschaltelements in der Fahrerkabine und ist am
Kotflügel des Schleppers zu montieren
Bedienungselemente
• Je nach Ausrüstung des Wagens kann sich die Anordnung
der Bedienungselemente von der abgebildeten Darstellung
geringfügig unterscheiden. So wird der Hebel mit den
Schaltstellungen "E1-A-E2" nur bei Wägen mit allen
Zusatzausrüstungen
Hydr. Dürrfutteraufbau,Rückwand) gebraucht.
Die folgende Bedienungsanleitung bezieht sich auf
Wägen mit allen Zusatzausrüstungen
• Schalthebel "6" dient
Hydraulikölstromes zwischen dem Ölkreis des
Hydr. Kratzbodenantriebes und dem Ölkreis der
Vorwahlhebeln für Pick-up Aushebung, Knickdeichsel, usw.
ST = Steuerventil
0 = 0-Stellung
I + A = Pick-up (9), Knickdeichsel (10),
II = Hydraulischer Kratzbodenantrieb
I + E2 = Rückwand
I + E1 = Dürrfutteraufbau
P = Druckleitung
T = Rücklaufleitung
7
I
6
TD27/93/24
537 / HYDR.KAB.BED. 9501 D
HYDRAULISCHE KABINENBEDIENUNG
L
TD27/93/25
(z.B. Hydr. Knickdeichsel,
zum Umschalten
ST
9
10
II
0
P
T

Pick-up und Knickdeichsel

1. Schalthebel "6" auf Position "I" stellen.
2. Schalthebel "7" auf Position "A" stellen.
3. Mit Hebel (9 bzw. 10) die gewünschte Funktion vorwählen.
4. Steuerventil (ST) betätigen.
Dürrfutteraufbau
1. Schalthebel "6" auf Position "I" stellen.
2. Schalthebel "7" auf Position "E1" stellen.
3. Steuerventil (ST) betätigen.
Rückwand
1. Schalthebel "6" auf Position "I" stellen.
2. Schalthebel "7" auf Position "E2" stellen.
3. Steuerventil (ST) betätigen.
Bedienung des hydraulischen
Kratzbodenantriebes
Frontbedienung (von der Schlepperkabine aus)
1. Hebel (61) auf Stellung "EIN" schalten.
des
2. Schalthebel (6) auf Position "II" (Kratzbodenantrieb) stellen.
3. Mit Steuerventil (ST) Kratzbodenantrieb ein- bzw.
ausschalten.
Heckbedienung
1. Zuerst Hebel (61) auf Stellung "AUS" schalten.
2. Schalthebel (6) auf Position II (Kratzbodenantrieb) stellen.
3. Steuerventil (ST) betätigen.
4. Mit Hebel (61) Kratzbodenantrieb ein- bzw. ausschalten.

Sicherheitshinweis

Wenn mehrere Personen die Schaltelemente des
Gerätes bzw. des Zugfahrzeuges zur selben Zeit
bedienen können ist besondere Vorsicht geboten. Es
ist vorher eine gewissenhafte Absprache zwischen
den beteiligten Personen durchzuführen.
Ein Beispiel:
Es besteht Verletzungsgefahr, wenn sich eine Person am
Wagenheck aufhält und jemand in der Schlepperkabine
eine Schaltfunktion auslöst (Rückwand öffen, Antrieb
einschalten, . . . ).
