Konstruktion und Herstellungsbedingungen für den Ständer
Bitte beauftragen Sie einen Anbieter für Installationsservice für die Konstruktion und Herstellung des kundenspe-
zifischen Ständers für die Hochformat-Projektion. Bitte stellen Sie sicher, dass Folgendes bei der Konstruktion des
Ständers erfüllt wird.
1. Halten Sie einen Abstand von mindestens 100 mm zwischen dem Lufteinlass des Projektors und dem Boden ein.
Decken Sie nicht den vorderen Lufteinlass am Projektor ab.
2. Verwenden Sie die vier Schraubenlöcher an der Unterseite des Projektors, um ihn im Ständer zu sichern.
Maße der Schraubenlöchermitte: 200 × 250 mm
Schraubenlochabmessung des Projektors: M4 mit bis zu 8 mm Tiefe.
*
Bitte konstruieren Sie den Ständer so, dass die hinteren Beine an der Unterseite des Projektors nicht in Kontakt
mit dem Ständer kommen. Die vorderen Füße können gedreht und entfernt werden.
3. Horizontaler Einstellmechanismus (z. B. Schrauben und Muttern an vier Stellen)
4. Bitte konstruieren Sie den Ständer so, dass er nicht leicht umkippt.

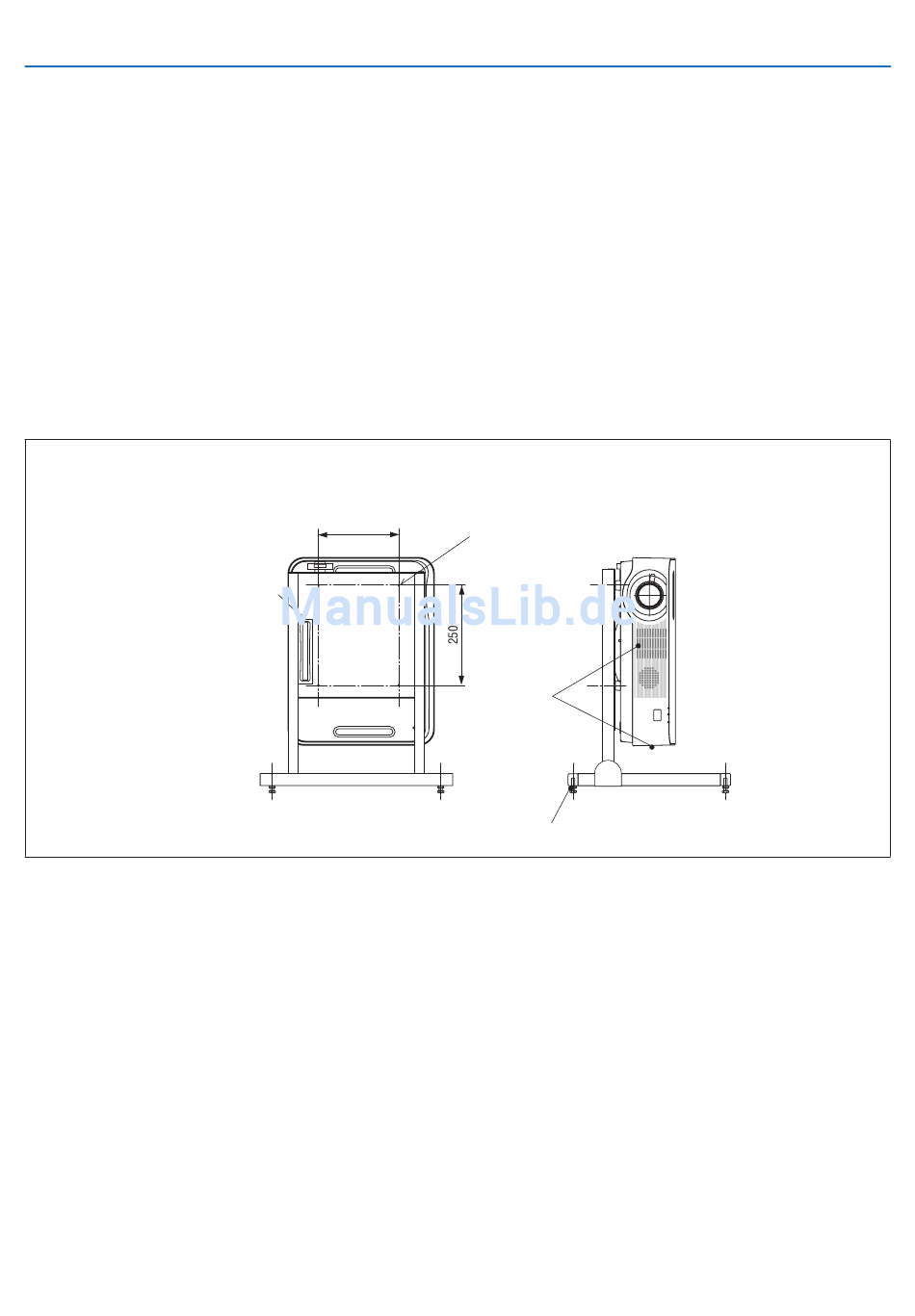

Referenzzeichnungen
* Die Abbildung zeigt die Anforderungen an die Größe, sie ist keine Konstruktionszeichnung für den Ständer.
(Einheit: mm)
160 × 35 oder größer
200
Kerbe
[Seitenansicht]
5. Installation und Anschlüsse
Schraubenlöcher für 4 - M4
Lüftungs-
schlitze
(Einlass)
[Vorderansicht]
Horizontaler Einsteller
87
