Invertek Drives Optidrive P2 IP20 Anleitung Seite 3

Optidrive P2 IP55
AC Versorgungsanschluss
200 – 240 Volt + / - 10%
380 – 480 Volt + / - 10%
L3 L2 L1 PE
Sicherungen
oder MCB
Prüfen Sie die
Angaben zur
Umrichter-
Bemessung
ab Seite 49

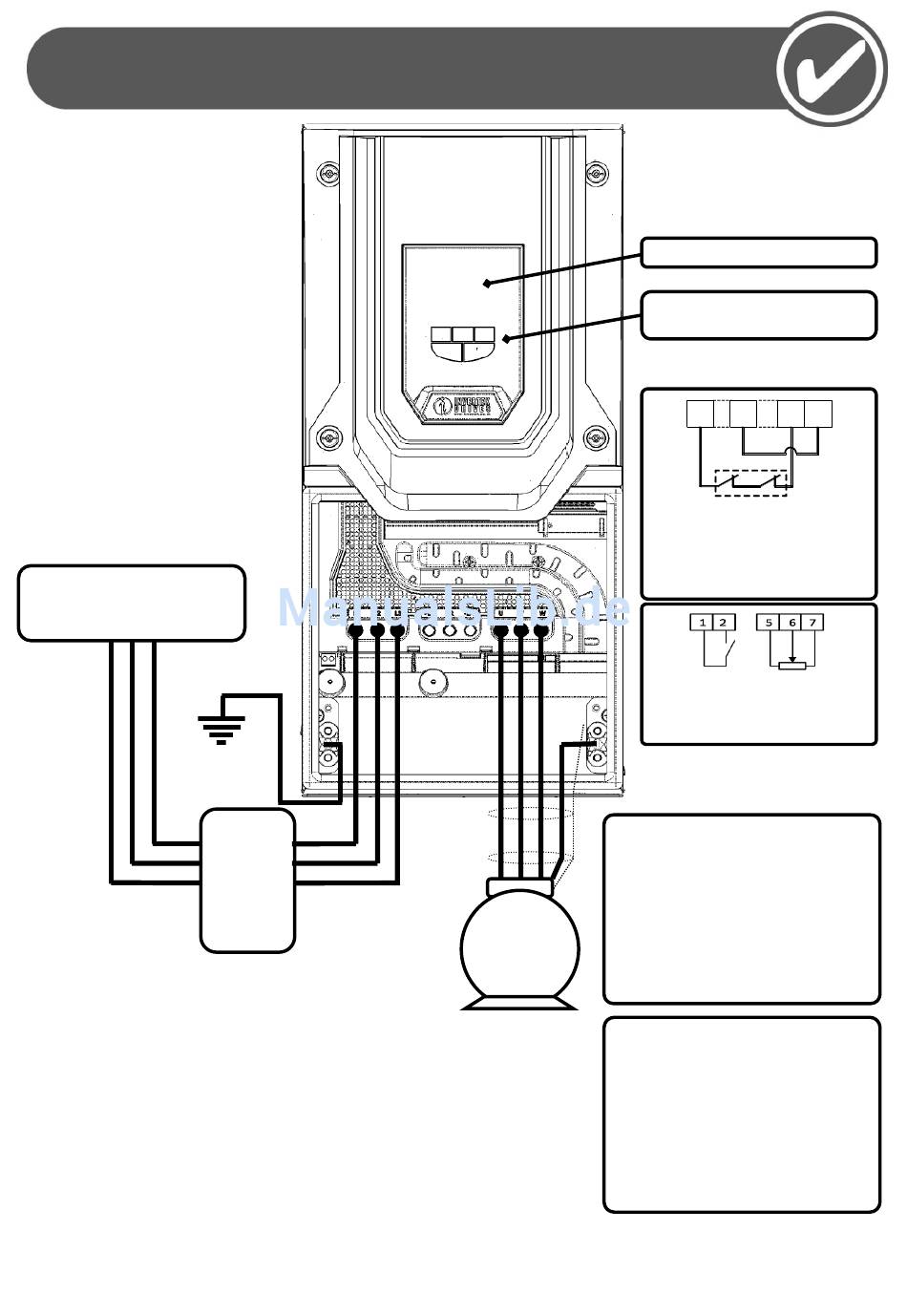

Schnellinbetriebnahme
M
Display
Die Tastenfeld-Bedienung
finden Sie auf Seite 26
1 9 12 13
Sicherer Halt (STO)
Verbinden Sie die Klemmen wie
oben dargestellt über den STO-
Schaltkreis
Lauf/Stop 10K Poti
Schalter schließen für Lauf
(Freigabe) Schalter öffnen für Stop
Motorkabel
Die korrekte Kabelgröße entnehmen Sie
bitte den Technischen Daten ab Seite 47
Beachten Sie die maximal zulässige
Motorkabellänge
Für Motorkabellängen > 50 Meter wird
ein Ausgangsfilter empfohlen
Verwenden Sie ein geschirmtes Kabel.
Die Schirmung muss an beiden Enden mit
der Erde verbunden werden
Motoranschluss
Prüfen Sie hinsichtlich Stern- oder
Dreieckschaltung
Geben Sie die Daten des Motor-
Typenschildes wie folgt in die
Umrichter-Parameter ein
Motornennspannung: P1-07
Motornennstrom: P1-08
Motornennfrequenz: P1-09
Motornenndrehzahl (optional): P1-10
