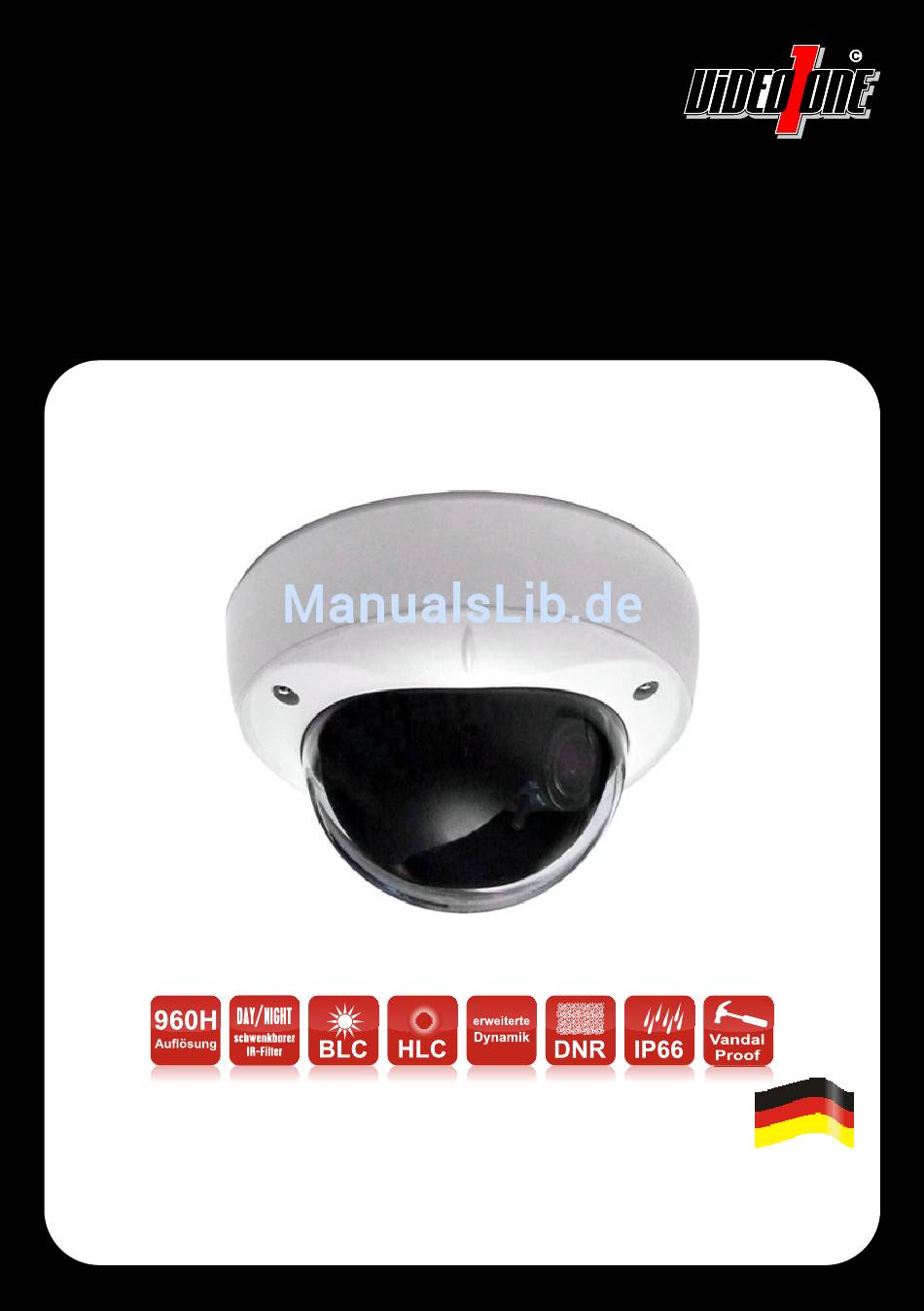

- Seite 1 VO-V14-2812TDN True Day/Night 960H Farbkamera Assembled Benutzerhandbuch in Germany Vor Inbetriebnahme bitte dieses Handbuch lesen. Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch! Wir gratulieren Ihnen zum Kauf eines Qualitätsprodukts der Marke VideoOne. Inhalt Hinweise Seite - Sicherheitshinweise .............................2 - Verpackungsinhalt .………………….…………………..………………......…..…………..3 - Vor der Installation ............................3 - Hinweise zur Installation …............................3 Installation - Montage …....……………………………………………….…..………………........4 - Anschlüsse ...…............................4 - Objektiv ….............................. -
Seite 3: Verpackungsinhalt
Verpackungsinhalt Kamera Dichtungsmatte Handbuch Schrauben Dübel Inbus Vor der Installation 1. Lesen und befolgen Sie diese Anweisungen. 2. Bewahren Sie diese Anweisungen auf. 3. Beachten Sie alle Warnungen. 4. Reinigen Sie das Gerät nur mit einem trockenen Lappen. 5. Installieren Sie das Gerät gemäß den Herstelleranweisungen. 6. -
Seite 4: Montage
Montage Dichtungsmatte Verschraubung für seitliche Kabelzufuhr Basis Montageschrauben Haube Schrauben M4x10 Anschlüsse 1. Verbinden Sie die Kamera mit der benötigten Spannung (siehe technische Daten). 2. Die Kamera schaltet sich automatisch ein, sobald sie mit der benötigten Spannung versorgt wird. 3. Verbinden Sie die Kamera über ein Videokabel mit einem Monitor oder mit einem Aufzeichnungsgerät. RS-485 VIDEO POWER... -
Seite 5: Bildschirmmenü-Bedienung
Bildschirmmenü-Bedienung Die Kamera verfügt über ein Bildschirmmenü. Zur Konfiguration können Sie die Bildschirmmenü- Steuerung (siehe Abbildung) verwenden. Bildschirmmenü-Steuerung Die Steuerung für das Menü befindet sich hinter dem Kameramodul. Deutsche Menüsprache 1. Rufen Sie mit der Bildschirmmenü-Steuerung das Hauptmenü auf. 2. Wählen Sie das Menü SPECIAL IMAGE ADJ. - Seite 6 Bildschirmmenü: 2. BELICHTUNG Menü für: EINST BELICHTUNG - Helligkeit 1. HELLIGKEIT - Flickerfilter 2. SHUTTER A.FLK - Verstärkungsregelung 3. AGC MITTEL 4. SENS-UP AUTO - Lichtsignalverstärkung 5. ZURÜCK • HELLIGKEIT • SHUTTER (Flickerfilter) Hier können Sie bei Bildflimmern den Flickerfilter einschalten. •...
- Seite 7 Bildschirmmenü: 5. GEGENLICHT Menü für: - Gegenlichtkompensation - Spitzlichtaustastung • BLC (Gegenlichtkompensation) Diese Funktion ermöglicht es, in hell erleuchteten Szenen dunkle Objekte, die normalerweise nur als Silhouette zu erkennen wären, deutlicher darzustellen. Sie können dabei den Bildbereich, der mit der Gegenlichtkompensation bearbeitet werden soll, individuell einstellen.
- Seite 8 Bildschirmmenü: 8. SPEZIAL Menü für: EINST SPEZIAL - Bildeinstellungen 1. BILDEINST - Kameratitel (Name) 2. TITEL KAM - Privatmaskierung 3. PRIVAT 4. BEW ERK - Bewegungserkennung 5. SYNC - Synchronisation 6. COAX - Kommunikation über Koax (optional) 7. SSDR - Erweiterte Dynamik 8.
- Seite 9 • SSDR (Erweiterte Dynamik) Details sowohl in dunklen als auch in hellen Bildbereichen kommen besser zur Geltung. Dadurch, dass die einzelnen Objektbereiche in einer Szene von der Kamera digital mit unterschiedlichen Helligkeits- beziehungsweise Gammawerten versehen werden, sind die Objekte in den hellen sowie in den dunklen Bereichen sichtbar.
-
Seite 10: Abmessungen
Abmessungen Einheit: mm Technische Daten Allgemeine Daten VO-V14-2812TDN Bildsensor 212 3010 202 Horizontale Auflösung 700/750 TV-Linien (Farbe/SW) Bildelemente 976x582 (HxV) Lichtempfindlichkeit Farbe 0.1 Lux, 0.0001 Lux (Sens-Up x512) Lichtempfindlichkeit SW 0.01 Lux, 0.0001 Lux (Sens-Up x512) Day/Night automatische Tag-/Nachtumschaltung mit schwenkbarem IR-Filter (True Day/Night) Infrarotlicht wird unterstützt... -
Seite 11: Entsorgung
Entsorgung In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem: Die nachfolgende Kennzeichnung auf Produkten, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen.
