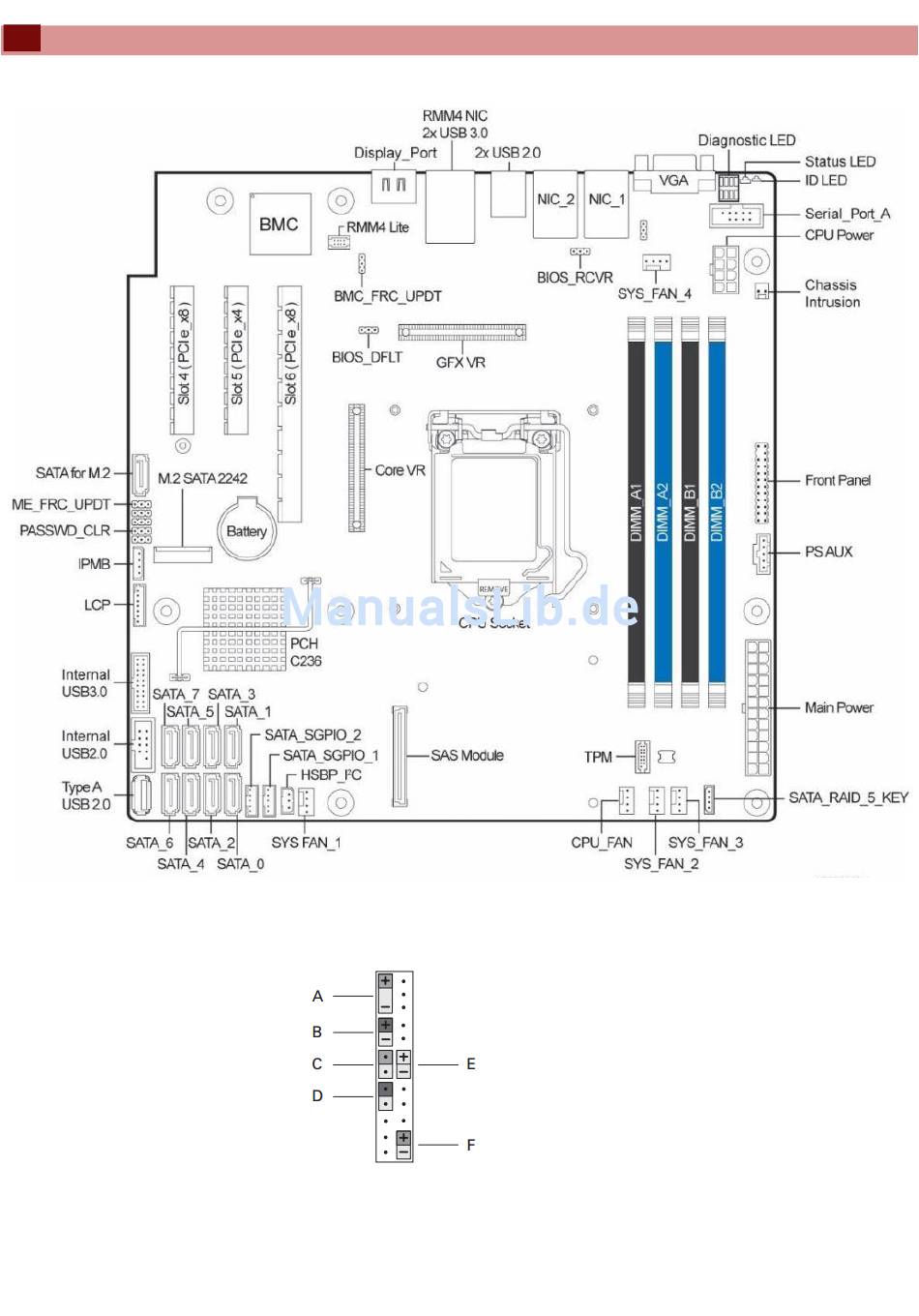

Positionen der Anschlüsse und Komponenten der Serverplatine
*
*
*
* -
optional, Mainboard Variante S1200SPL
Frontpanel-Anschluss
A. Betriebsanzeige (Power LED)
B. Festplattenaktivitäts-LED (HDD LED)
C. Netzschalter
D. Reset-Taste
E. Netzwerkaktivitäts-LED (NIC1)
F. Netzwerkaktivitäts-LED (NIC2)
Anordnung der 3,5"-Festplatten
Die Festplatten sind von unten nach oben aufsteigend in den Einbauschächten angeordnet.
2
MAXDATA PLATINUM 150 I M2 - Kurzanleitung
*
*
*
*
*
*
*
*
Bestückung der Speichersteckplätze
Speichersteckplätze werden in der
folgenden Reihenfolge bestückt:
1. DIMM_A2
3. DIMM_A1
2. DIMM_B2
4. DIMM_B1
