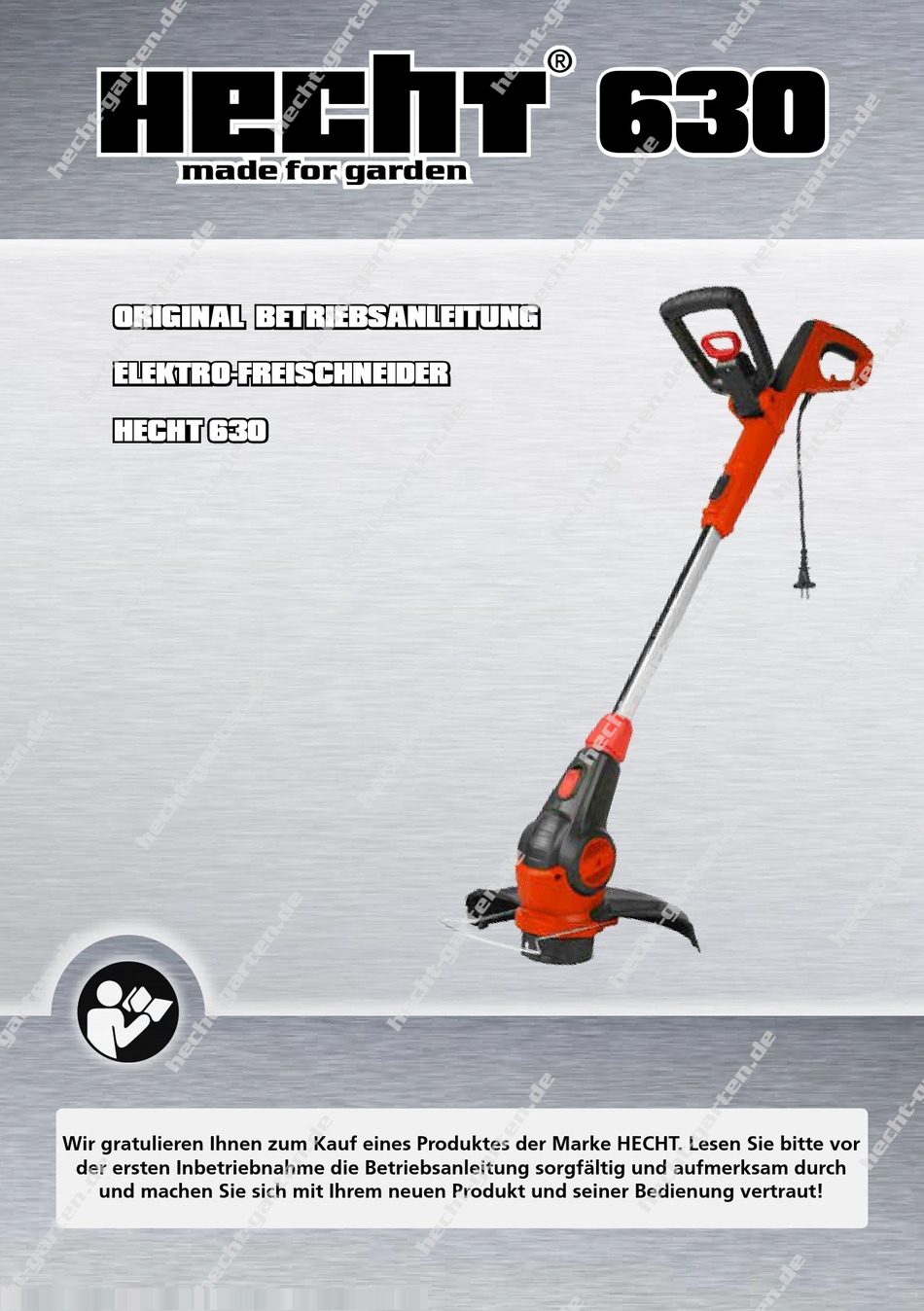

ORIGINAL BETRIEBSANLEITUNG
ELEKTRO-FREISCHNEIDER
HECHT 630
Wir gratulieren Ihnen zum Kauf eines Produktes der Marke HECHT. Lesen Sie bitte vor
der ersten Inbetriebnahme die Betriebsanleitung sorgfältig und aufmerksam durch
und machen Sie sich mit Ihrem neuen Produkt und seiner Bedienung vertraut!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hecht 630
Inhaltszusammenfassung für Hecht 630
- Seite 1 ORIGINAL BETRIEBSANLEITUNG ELEKTRO-FREISCHNEIDER HECHT 630 Wir gratulieren Ihnen zum Kauf eines Produktes der Marke HECHT. Lesen Sie bitte vor der ersten Inbetriebnahme die Betriebsanleitung sorgfältig und aufmerksam durch und machen Sie sich mit Ihrem neuen Produkt und seiner Bedienung vertraut!
-
Seite 2: Inhaltsverzeichnis
Dieses Handbuch enthält wichtige Hinweise zur Sicherheit, zum Aufbau, zur Bedienung, zur Wartung, zur Lagerung und zur Fehlersuche bei Problemen. Bewahren Sie diese Anleitung an einem sicheren Ort auf und stellen Sie Sicher, dass diese Informationen auch für andere Nutzer immer verfügbar sind. -
Seite 3: Maschinenbeschreibung
MaschInenbeschreIbung Primärhandgriff Teleskoprohr Ein/Aus-Schalter Motorgehäuse Griffarretierung Schutzabdeckung Zugentlastung Schutzbügel Sekundärhandgriff Fadenschneider Netzkabel Fadenspulenkopf Befestigungsmutter Teleskoprohr 3 / 30... -
Seite 4: Illustrierter.leitfaden
IllustrIerter leItfaden 4 / 30... - Seite 5 5 / 30...
-
Seite 6: Sicherheitssymbole
sIcherheItssyMbole Dieses Gerät muss mit Vorsicht verwendet werden. Deshalb wurden Aufkleber auf der Maschine platziert, um Sie während der Benutzung bildhaft an die wichtigsten Vorsichtsmaßnahmen zu erinnern. Deren Bedeutung wird nachstehend erläutert. Diese Aufkleber sind als Teil der Maschine anzusehen und dürfen unter keinen Umständen entfernt werden. - Seite 7 Achtung! Sicherheitsabstand einhalten! Halten Sie zu anderen Personen einen Sicherheitsabstand von mindestens 15m ein. Warnung: Halten Sie Hände, Füße, Haare, und Kleidung von den beweglichen Teilen des Freischneiders fern. Sicherheitsabstand einhalten. Bei Betrieb Dritte vom Gefahrenbereich fernhalten. Halten Sie das Netzkabel der Maschine fern vom Arbeitsbereich. Vor Einstellungs-, Reinigungs-, und Wartungsarbeiten, sowie im Falle einer Blockade oder Schäden am Anschlusskabel, schalten Sie den Motor ab und ziehen Sie den Netzstecker aus der Steckdose.
-
Seite 8: Technische.daten
630 Spannung 230V~240V, 50Hz Nennleistung 600W Max. Drehzahl des Schneidkopfes 10300 min Gewicht 2,8 kg Arbeitsbreite 30 cm Max. Bandstärke 1,5 mm Schutzklasse LpA = 78,6 dB(A) ; Gemessener Schalldruckpegel, nach EN ISO 3744 K= 2,5 dB(A) -
Seite 9: Ersatzteile
Auszug aus der Ersatzteilliste. teilenummern können jederzeit ohne vorherige Ankündigung geändert werden. Komplette und aktuelle Ersatzteilliste finden Sie auf: www.hecht-garten.de Bezeichnung Teilnummer Fadenspule 000630 (Packung mit 2 Stück) eMpfohlenes zubehör hecht.900102 hecht.900106 gehörschutz schutzhandschuhe hecht.900106 hecht.120153 schutzbrille Verlängerungskabel.20M 9 / 30... -
Seite 10: Bedienung./.Wartung./.Pflege
bedIenung / Wartung / pflege Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie diese Anleitung an einem sicheren Ort auf und stellen Sie Sicher, dass diese Informationen auch für andere Nutzer immer verfügbar sind. Machen Sie sich mit den folgenden Informationen vertraut, um mögliche Schäden an Leben, Gesundheit oder Eigentum von Benutzer und Mitmenschen zu vermeiden. -
Seite 11: Allgemeine Sicherheitshinweise
Einsatz konstruiert wurden. Unsere gewährleistung erlischt, wenn das gerät in gewerbe-, Handels-oder Industriebetrieben sowie bei gleichzusetzenden tätigkeiten eingesetzt wird. Überlasten Sie die Maschine nicht und nutzen Sie sie nur in dem Leistungsbereich für den sie konzipiert wurde. allgeMeIne sIcherheItshInWeIse Beachten Sie bei der Verwendung des Geräts die folgenden Sicherheitshinweise um die Gefahr von Verletzungen oder Sachschäden auszuschließen. -
Seite 12: Gerätespezifische Sicherheitshinweise
• Halten Sie, während der Benutzung, Kinder und andere Personen in einem sicheren Abstand zur maschine. Ablenkung kann zum Verlust der Kontrolle über die maschine führen gerätespezIfIsche sIcherheItshInWeIse • Benutzen Sie das gerät nie wenn sich anderen Personen, besonders Kinder, oder Haustiere in der Nähe befinden. -
Seite 13: Sicherheit Bei Elektrischen Maschinen
Versuchen Sie nicht gras an Wänden, oder auf Steinen zu schneiden. • Benutzen Sie den Freischneider niemals auf Schotterstraßen oder Pfaden. • Betreiben Sie das gerät nicht in explosionsgefährdeter Umgebung, wie z.B. in der Nähe von brennbaren Flüssigkeiten, gasen oder Staub. Die motorhitze oder eventuelle Funke können den Staub oder die Dämpfe entzünden. -
Seite 14: Personensicherheit
• Verwenden Sie das gerät nicht, wenn der Schalter es Ihnen nicht erlaubt das gerät ein- oder auszuschalten • Verwenden Sie das gerät nicht, wenn das Netzkabel beschädigt oder abgenutzt ist. • Dieses elektrische gerät wird in Übereinstimmung mit allen geltenden Sicherheitsbestimmungen, die sich darauf beziehen, gebaut. -
Seite 15: Restrisiko
Die Begleitung muss sich in einem sicheren Abstand vom Arbeitsplatz befinden, aber sie darf Sie nie aus den Augen verlieren! Arbeiten Sie nur an solchen Orten, wo Sie in der Lage sind, den Rettungsdienst schnell zu benachrichtigen! • Wenn es zu einer Schnittverletzung kommt, bedecken Sie die Wunde mit einem sauberen Verband (Stoff) und drücken Sie fest darauf, bis die Blutung stoppt. -
Seite 16: Elektrische.anforderungen
elektrIsche anforderungen • Schließen Sie das gerät nur an einen Stromkreis, der mit einem Fehlerstromschutzschalter (FI-Schalter) für Stromstärken unter 30mA gesichert ist, an. Achtung! Berühren Sie ein beschädigte Kabel niemals, wenn es unter Spannung steht und unterbrechen Sie die Stromversorgung, wenn das Kabel während der Arbeit beschädigt wird. -
Seite 17: Montage
Montage Trennen Sie das Gerät vor allen Arbeiten von der Stromversorgung. WARNUNG! Verwenden Sie nur Originalersatzteile und seien Sie vorsichtig bei der Installation der Fadenspule. Verletzungsgefahr! Montage.der.schutzabdeckung.(abb..1) Vor jedem Betrieb muss die Schutzabdeckung montiert werden. 1. Setzen Sie die Schutzabdeckung auf den Schneidkopf (Abb. 1a). 2. -
Seite 18: Ein- Und Ausschalten
WARNUNG! Die Schneidelemente drehen auch nach abschalten des Motor für einige Sekunden weiter. eIn- und ausschalten 1. Nehmen Sie eine stabile Position ein und halten Sie das gerät mit beiden Händen gut fest. Setzen Sie den Fadenspulenkopf nicht auf dem Boden auf. Ein Bodenkontakt kann den Fadenspulenkopf irreparabel beschädigen. -
Seite 19: Anwendungsempfehlungen
Manuelles verlängern der Schneidefäden: • trennen Sie durch ziehen des Netzsteckers das gerät vom Stromnetz! • Drücken Sie den Verriegelungsknopf unter dem Fadenspulenkopf und ziehen Sie beide Fäden ein Stück heraus. Durch das Drücken des Verriegelungsknopfes kann immer nur ein bestimmtes Stück Faden herausgezogen werden. -
Seite 20: Wartung.und.reinigung
Wartung und reInIgung Eine richtig durchgeführte Wartung ist wichtig für einen sicheren, wirtschaftlichen und störungsfreien Betrieb der maschine. Nur bei regelmäßiger und sachgemäßer Wartung kann die gewährleistung aufrechterhalten werden. Um einen einwandfreien Betrieb des geräts zu gewähren ist es zwingend erforderlich, dass eine jährliche Wartung in einer autorisierten Fachwerkstatt durchgeführt wird. -
Seite 21: Reparaturen
Ziehen Sie den Netzstecker aus der Steckdose. Drehen Sie das gerät so, dass der Schneidkopf nach oben zeigt. Die Fadenspule ist im Fadenspulenkopf verbaut. Drücken Sie beide seitlichen Verriegelungen am Fadenspulenkopf gleichzeitig (1) und entfernen Sie den Fadenspulendeckel (2). Nun können Sie die Fadenspule entnehmen (3). Entfernen Sie Schmutz und gras von Spule, Abdeckung, und gehäuse (4). -
Seite 22: Lagerung.und.transport
lagerung und transport Achtung! Lassen Sie den Motor vor der Einlagerung vollständig abkühlen. • Lagern Sie das gerät an einem Ort an dem die temperatur zwischen +5°c und +40°c liegt. • Reinigen Sie das gerät und das Zubehör nach jedem gebrauch gründlich (siehe Reinigung des gerätes). -
Seite 23: Kundendienst.und.ersatzteile
• Benzin und Öl sind gefährlicher Sondermüll. Entsorgen Sie ihn bitte auf die vorgeschriebene Art und Weise. Dieser müll gehört nicht in den Hausmüll. Bezüglich der Entsorgung von Öl und Kraftstoffresten wenden Sie sich bitte an Ihr Stadt- oder gemeindeamt, Ihr Hecht- Servicecenter oder Ihren Händler. -
Seite 24: Gewährleistung
geWährleIstung Es gelten die allgemeinen Geschäftsbedingungen Ihres Händlers! • Sämtliche Produkte sind für den Heimgebrauch bestimmt, soweit nicht in der gebrauchsanleitung, in der Betriebsbeschreibung oder im Benutzerhandbuch etwas anderes festgelegt ist. Bei Verwendung auf andere Weise oder bei Verwendung im Widerspruch zu dieser Anleitung werden mängelrügen nicht als berechtigt anerkannt. - Seite 25 Die gewährleistung erstreckt sich nicht auf Reparaturen aufgrund von: • Einbau anderer als der Original-Ersatzteile. • Bedienelemente oder Baugruppen, die den Start erschweren, eine Leistungsreduktion verursachen und die Lebensdauer verringern. • Undichte Pumpen, verstopfte Ölleitungen, festgefressene Ventile oder andere Defekte, die von der Verwendung verschmutzten oder überalterten Hydrauliköls herrühren.
-
Seite 26: Eg-Konformitätserklärung
Werco spol. s r.o., Za mlýnem 25/1562, 147 00 Praha 4, Czech Republic, IČO 61461661 erklären auf eigene Verantwortung, dass gerät Elektro-Freischneider Handelsbezeichnung und typ: hecht 630 modell GT-PS3031 Die verwendete Prozedur für die Erstellung dieser Konformitätserklärung Richtlinie 2000/14/EG, Anhang VI. geändert 2005/88/EG Diese Erklärung wurde ausgestellt auf Basis des Zertifikats von... - Seite 27 Auf die Einhaltung, die folgenden harmonisierten Normen sowie nationalen Normen und Vorschriften EN 60335-1; EN 55014-1; EN 55014-2; EN 62233; EN 61000-3-2; EN 61000-3-3; EN 50636-2-91 garantierter Schallleistungspegel LwA = 96 dB (A) gemessener Schallleistungspegel LpA = 78,6 dB(A) ; K= 2,5 dB(A) Zertifikatsnummer des Schallleistungspegelprotokolls zur Bestätigung der Einhaltung der Anforderungen der Richtlinie 2000/14/Eg: 15081828 001...
- Seite 28 notIzen 28 / 30...
-
Seite 29: Notizen
notIzen 29 / 30... - Seite 30 JH-0109016 Service und Ersatzteile / Distribuce a servis WERCO spol. s r.o. • U Mototechny 131 • 251 62 Tehovec • www.werco.cz Hubertus Bäumer GmbH • Brock 7 • 48346 Ostbevern • www.hecht-garten.de...
