• Heben Sie die Decke an und platzieren Sie sie vorsichtig auf die vier (4) Wände, wie unten gezeigt
• Anm.: Stellen Sie sicher, dass die elektrischen Anschlüsse durch die Decke gesteckt sind und nicht
abgeklemmt werden, wenn Sie die Decke langsam in Position bringen
• Tipp: Um es leichter zu machen, Kabel durch die Deckenschlitze zu ziehen, können Sie kleine
Styropor-Blöcke nehmen und sie an mehrere Stellen zwischen Decke und Wände legen, um die
Decke vorbereitet an Ort und Stelle zu haben. Wenn die Kabel durchgezogen wurden, werden die
Styropor-Blöcke entfernt und senken Sie die Decke auf die Wände.

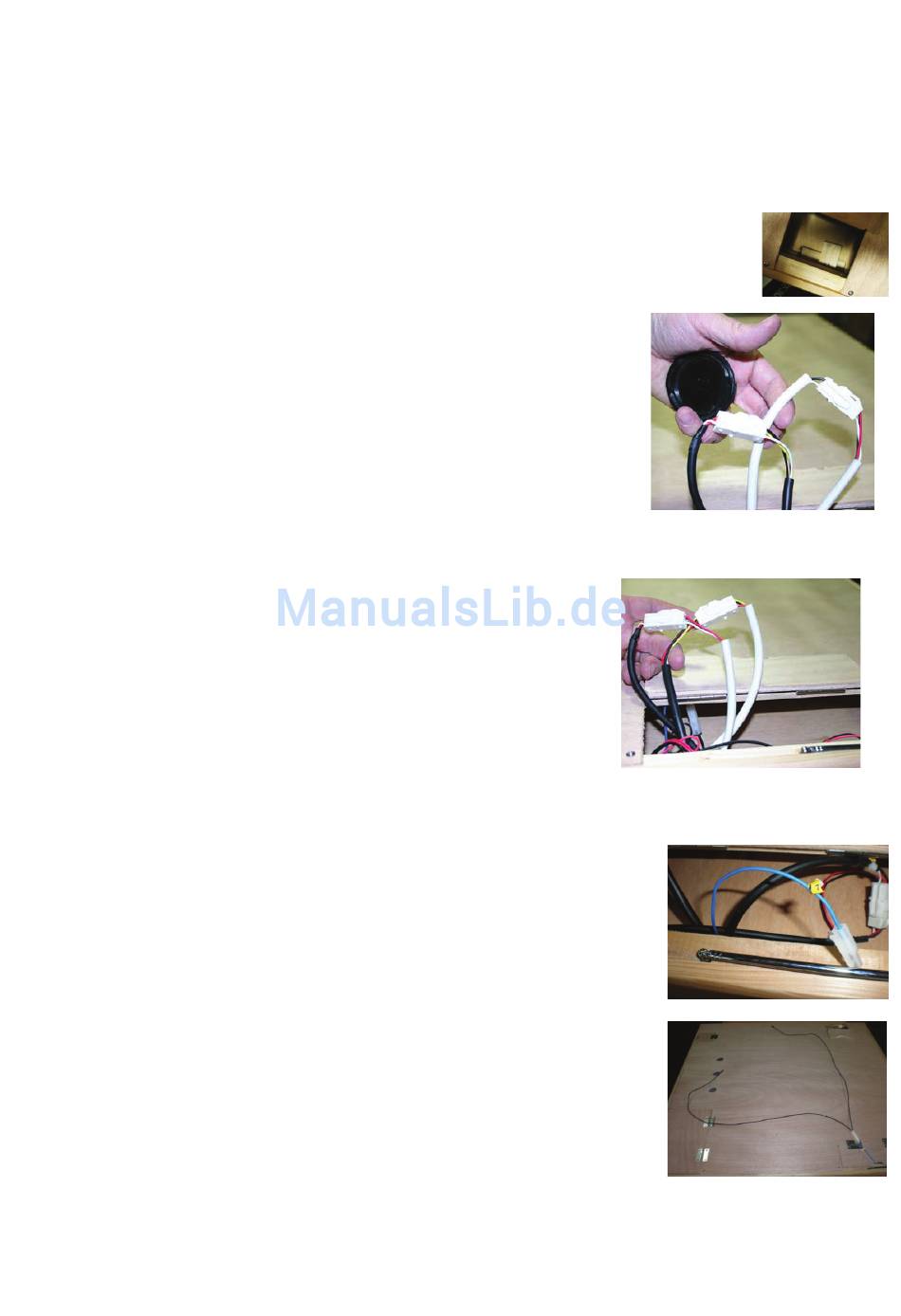

• Unter Verwendung einer Trittleiter öffnen Sie die Klappen an der Decke und
drehen den Holzblock um 90 Grad. Das befestigt die Decke sicher an den
Wänden und stellt sicher, dass das Tür-Paneel nicht herausfallen kann.
Decke an Rückwand: (2) Anschlüsse:
Heben Sie die Türfüllung oben links an der hinteren
Außenseite der Decke an. Sie werden 4 Anschlüsse mit
der Kennzeichnung # 1-4 sehen.
Verbinden Sie die Deckenanschlüsse # 1-4 mit den
Anschlüssen # 1-4 der Rückwand.
Stellen sie sicher, dass die Anschlüsse fest verbunden
sind. Nachdem die Verbindung hergestellt ist, schließen
Sie die hintere Zugangsplatte.
Anschluss zwischen Decke & vorderer Wand:
Heben Sie die Tür auf der Oberseite der Decke an.
•
Sie werden vier Anschlüsse sehen.
Anm.: Verbinden Sie weiß mit schwarz der
2 schwarzen & weißen
Stecken Sie die 2 anderen Anschlüsse farblich passend
•
zusammen.
Nummeriert 5, 6, 7 & 8. Nummern 5-8 mit 5-8 verbinden.
•
Schließen Sie die vordere Deckenklappe.
•
Für Ihre Infrarotkabine wird für einen besseren FM-Empfang eine
Dipol-Radioantenne mitgeliefert.
Die Dipolantenne finden Sie in der Tüte des Installations-Handbuchs.
1. Nehmen Sie die Dipolantenne (schwarze Drähte) aus
der Tüte des Installationshandbuchs
2. Öffnen Sie die Abdeckung oben auf der Decke über dem Touch Screen.
3. Verbinden Sie die Dipolantenne mit dem Draht mit der Markierung #7
4. Entrollen Sie den Draht und ziehen Sie ihn auseinander, um den FM-Radio-
Empfang zu verbessern.
