Hauptverteilerkasten-Anschlüsse - Tylo Prime+ 1210 Benutzerhandbuch

Bankschürze (
Karton

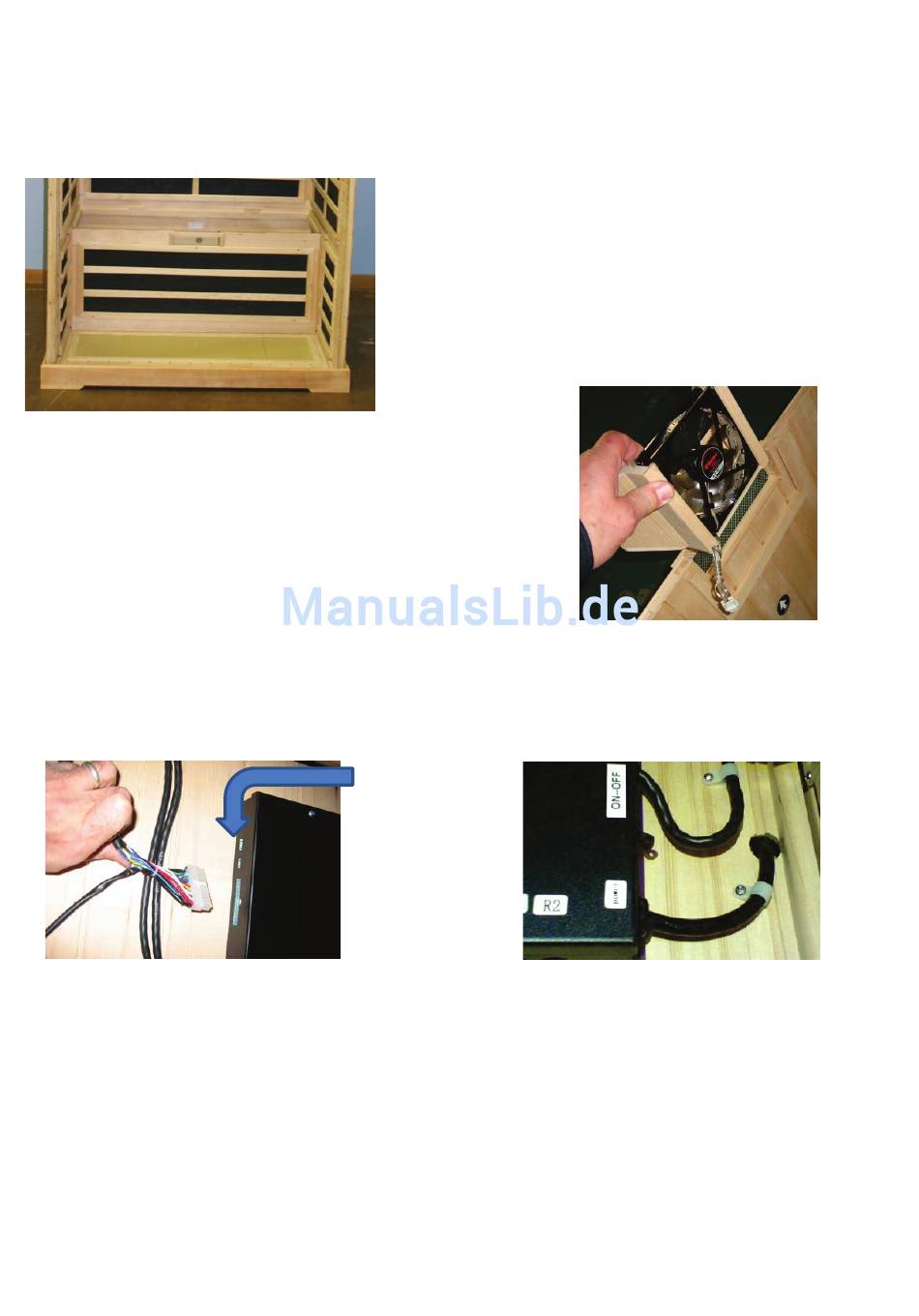

• Setzen Sie die Bankschürze zwischen den linken und rechten Wandabschnitten ein
• Schließen Sie die elektrische Versorgung S-3 an die S-3 Verteilerdose an
• Sichern Sie die Abdeckung der S-3 Verteilerdose mit 2 Phillips Schrauben
Lassen Sie das Ventilator-Bauteil (
Haltevorrichtung der Bankschürze gleiten
Schließen Sie den weißen Anschluss der schwarzen
Verteilerdose an den weißen Anschluss des
Ventilators an.
Schwarzer Hauptverteilerkasten: (2) Anschlüsse
Lokalisieren Sie den schwarzen Hauptverteilerkasten, der im Innenboden der Wärmekabine gesichert ist.
#1 Stecken Sie den 24-poligen, mehrfarbigen Kabelstecker in die linke Seite des Hauptverteilerkastens
#2 Auf der rechten Seite des Hauptverteilerkastens befindet sich der EIN-AUS-Schalter (ON-OFF).
Stellen Sie den Schalter wie oben gezeigt auf die EIN (ON-)Position.
#3 Lautsprecher Input & Output anschließen.
Anmerkung – Stecken Sie das 230 Volt Wechselstromkabel NOCH NICHT in die Steckdose!
1):
Karton
Siehe Pkt. #3 -
Input/Output
1) in die
Seite 6
