Verwandte Anleitungen für involight LEDPAR184
Inhaltszusammenfassung für involight LEDPAR184

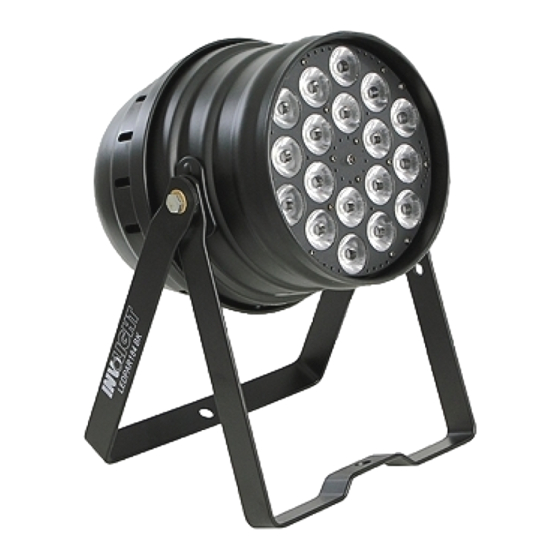

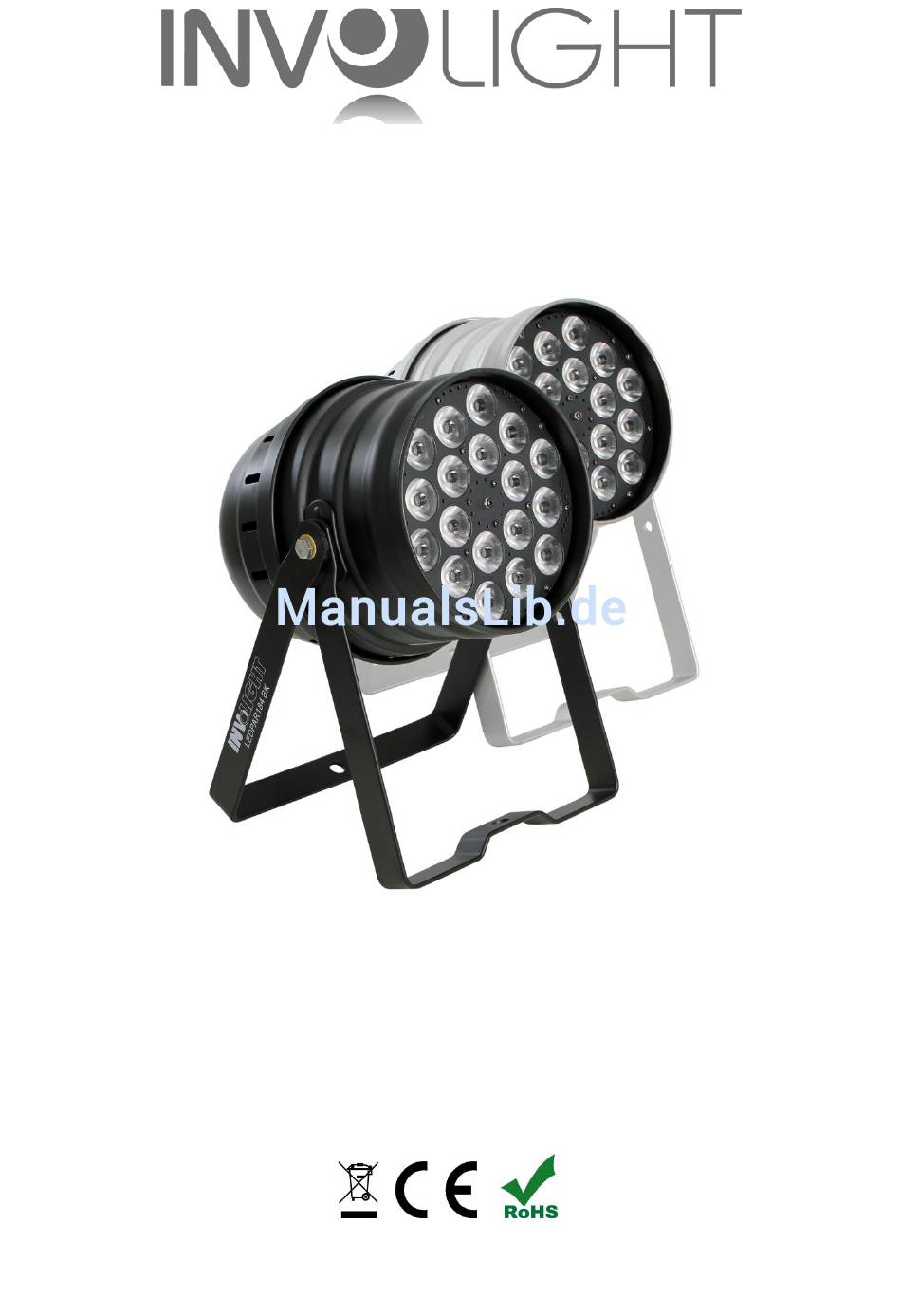

- Seite 1 Bedienungsanleitung LEDPAR184 LED-Scheinwerfer 18x 8W RGBW 4-in-1 LED's Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Bedienung: ........................5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............ -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „LEDPAR184“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Floor Spots. Damit Ihnen Ihr „LEDPAR184“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
1.3 Bestimmungsgemäße Verwendung: Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen und ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an 100-240 VAC / 50-60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Teil 3: Funktionen
Das Gerät kann im automatischen, musikgesteuerten, Slave- oder im DMX-Modus betrieben werden. Sie können die verschiedenen Betriebsarten und über das On-Board Menü einstellen und beeinflussen. Im DMX-Modus werden die Funktionen auf 4, 5 oder 8 Kanälen gesteuert. Sie können den „LEDPAR184“ mit jedem handelsüblichen DMX-Controller steuern. -
Seite 7: Belegung Der Dmx Kanäle In Der Übersicht
Tasten. Im DMX-Modus können Sie das gesamte Spektrum des Gerätes abrufen. Wir empfehlen diesen Modus, um alle Funktionen des „LEDPAR184“ in vollem Umfang nutzen zu können. Der DMX-Modus umfasst entweder 4, 5 oder 8 Kanäle. Auf der folgenden Seite finden Sie eine Übersicht über die genauen Kanalbelegungen. - Seite 8 46 – 68 Ist dieser Wert eingestellt, läuft Automatikprogramm 3 und ist über Kanal 2 in der Geschwindigkeit einstellbar 69 – 91 Ist dieser Wert eingestellt, läuft Automatikprogramm 4 und ist über Kanal 2 in der Geschwindigkeit einstellbar 92 – 114 Ist dieser Wert eingestellt, läuft Automatikprogramm 5 und ist über Kanal 2 in der Geschwindigkeit einstellbar 115 –...
-
Seite 9: Verbindungen In Der Betriebsart „Dmx
DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.6 Stand-Alone-Betrieb: Der „LEDPAR184“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „LEDPAR184“ vom Controller und rufen Sie das vorprogrammierte Programm auf. -
Seite 10: Teil 4. Fehlerbehebung
Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen. -
Seite 11: Teil 6: Technische Daten
Teil 6: Technische Daten: LEDPAR184 CR LEDPAR184 BK MODELLBEZEICHNUNG: Produktart: LED PAR Scheinwerfer LED PAR Scheinwerfer Farbspektrum: RGBW RGBW LED Anzahl: LED Typ: 8W 4-in-1 8W 4-in-1 Abstrahlwinkel: 40° 40° DMX Eingang: 3-pin XLR männlich 3-pin XLR männlich DMX Ausgang:... -
Seite 12: Teil 8: Gewährleistungsbedingungen
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 13 LEDPAR184CR LEDPAR184BK Bestellnummer: A-000000-01608 Bestellnummer: A-000000-01613 www.destilan-deutschland.de...
