Daikin RXS50G2V1B Installationsanleitung Seite 10

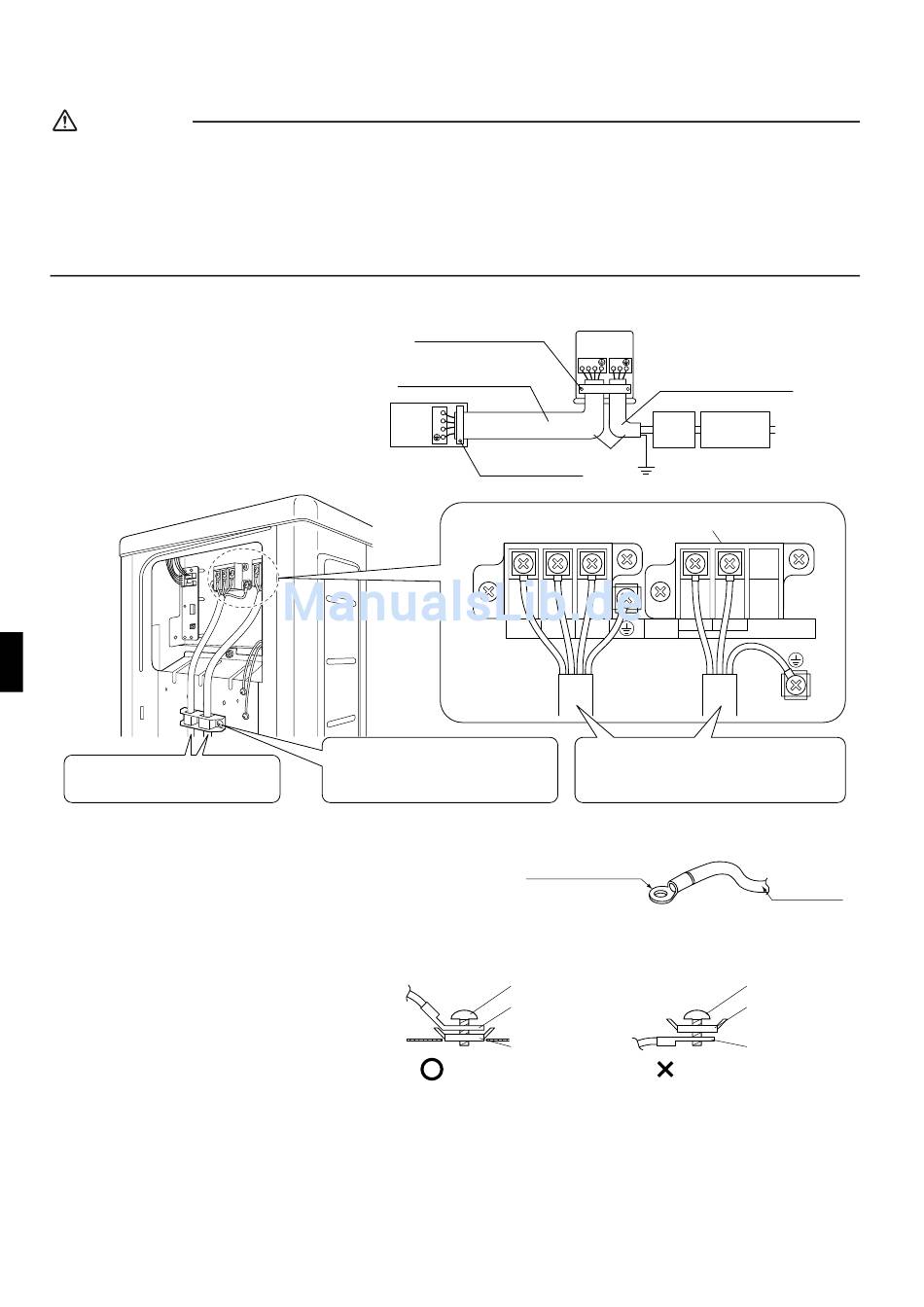

Verkabelung
WARNUNG
1) Verwenden Sie keine abgezweigten Kabel, Unterstutzungskabel,Verlangerungskabel oder sternformige Anschlusse, da diese
Uberhitzung, einen elektrischen Schlag oder einen Brand verursachen konnen.
2) Verwenden Sie im Gerät keine örtlich beschafften Elektroteile. (Verzweigen Sie die Stromversorgung für die Ablaufpumpe,
etc. von der Anschlusseinheit nicht.) Ansonsten kann ein Stromschlag oder ein Brand die Folge sein.
3) Vergessen Sie nicht, eine Erdschluss-Sicherung zu installieren. (Eine Sicherung, die auch höhere Störungen absichert.)
(Diese Einheit verwendet einen Inverter. Daher muss eine Erdschluss-Sicherung eingesetzt werden, die auch Störungen
absichert, da es sonst zu einer Fehlfunktion der Sicherung selbst kommen kann.)
4) Verwenden Sie eine Sicherung mit einem Spalt von mindestens 3mm, die alle Pole gleichzeitig trennt.
• Schalten Sie die Sicherung NICHT ein, bis alle Arbeiten abgeschlossen sind.
1) Entfernen Sie die Isolation des Kabeldrahts (20mm).
2) Schließen Sie die Verbindungskabel zwis-
chen Innen- und Außengeräten so an, dass
die Nummern der Anschlussklemmen
übereinstimmen. Ziehen Sie die Schrauben
der Anschlussklemmen fest an. Zum Anzie-
hen der Schrauben wird die Verwendung
eines Flachkopfschraubendrehers empfohlen.
Verwenden Sie den angegebenen Kabeltyp
und schließen Sie diesen sicher an.
Beachten Sie die nachfolgenden Hinweise, wenn Sie die Verkabelung zu
der Versorgungsklemmenleiste durchführen.
Zu ergreifende Vorsichtsmaßnahmen für die Netzstromverkabelung (Ver-
wenden Sie einen runden Klemmanschluss für die Verbindung mit der Netzan-
schlussplatine. Falls ein solcher aus unvermeidlichen Gründen nicht verwendet
werden kann, denken Sie daran, die folgenden Anweisungen zu beachten.)
Schieben Sie die runden Klemmanschlüsse bis zur Isolierung und klemmen Sie
fest.
• Installation Masseanschluss
Installieren Sie die runden Klemmanschlüsse nach
der folgenden Methode.
9
Die Drähte sicher mit den
Klemmenschrauben befestigen.
Verwenden Sie bei einer Länge
von mehr als 10m Kabel mit
einem Querschnitt von 2,0mm.
1
2
Inneneinheit
3
Die Drähte sicher mit den
Klemmenschrauben
befestigen.
Befestigen Sie den Kabelhalter so
sicher, dass auf die Anschlüsse keine
Kräfte von außen einwirken können.
Richtig
Außeneinheit
1 2 3 L N
Verwenden Sie Kabel mit
einem Querschnitt von 2,0mm.
Schutzs-
chalter,
20A
H05RN
Erde
Anschlusseinheit
Netzstrom
1 2 3
Verlegen Sie die Kabel so, dass der Wartungsdeckel
und die Abdeckung des Absperrventils ohne
Behinderung geschlossen werden können.
Runder
Klemmanschluss
Schraube
Runder
Klemmanschluss
Flache
Unterlegscheibe
Falsch
Stromversorgung,
Erdschlußschalter
50Hz 220-240V
L N
Verdrilltes
Kabel
Schraube
Flache
Unterlegscheibe
Runder
Klemmanschluss
■Deutsch
