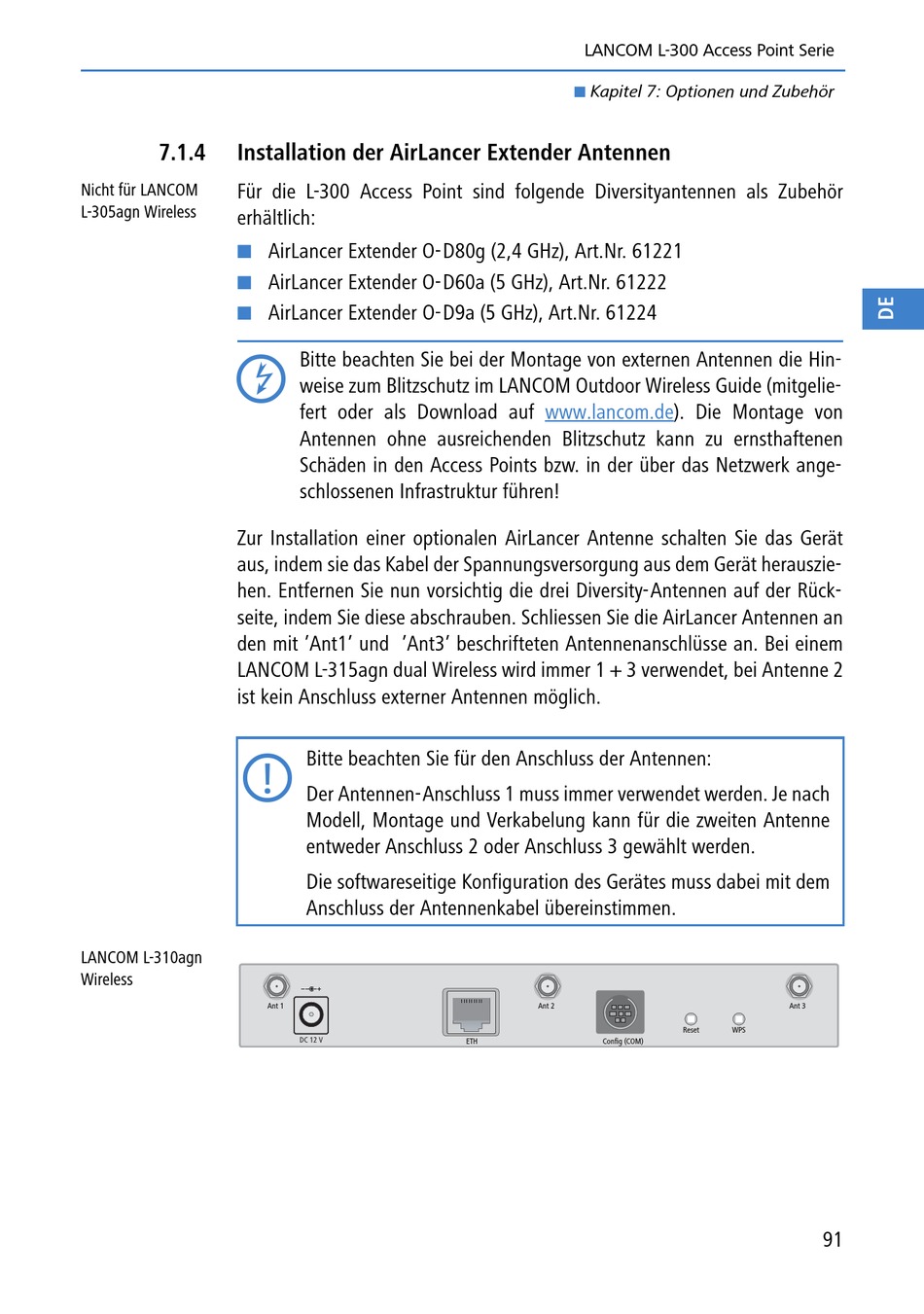

7.1.4
Installation der AirLancer Extender Antennen
Nicht für LANCOM
Für die L-300 Access Point sind folgende Diversityantennen als Zubehör
L-305agn Wireless
erhältlich:
Zur Installation einer optionalen AirLancer Antenne schalten Sie das Gerät
aus, indem sie das Kabel der Spannungsversorgung aus dem Gerät herauszie-
hen. Entfernen Sie nun vorsichtig die drei Diversity-Antennen auf der Rück-
seite, indem Sie diese abschrauben. Schliessen Sie die AirLancer Antennen an
den mit 'Ant1' und 'Ant3' beschrifteten Antennenanschlüsse an. Bei einem
LANCOM L-315agn dual Wireless wird immer 1 + 3 verwendet, bei Antenne 2
ist kein Anschluss externer Antennen möglich.
LANCOM L-310agn
Wireless
AirLancer Extender O-D80g (2,4 GHz), Art.Nr. 61221
AirLancer Extender O-D60a (5 GHz), Art.Nr. 61222
AirLancer Extender O-D9a (5 GHz), Art.Nr. 61224
Bitte beachten Sie bei der Montage von externen Antennen die Hin-
weise zum Blitzschutz im LANCOM Outdoor Wireless Guide (mitgelie-
fert oder als Download auf www.lancom.de). Die Montage von
Antennen ohne ausreichenden Blitzschutz kann zu ernsthaftenen
Schäden in den Access Points bzw. in der über das Netzwerk ange-
schlossenen Infrastruktur führen!
Bitte beachten Sie für den Anschluss der Antennen:
Der Antennen-Anschluss 1 muss immer verwendet werden. Je nach
Modell, Montage und Verkabelung kann für die zweiten Antenne
entweder Anschluss 2 oder Anschluss 3 gewählt werden.
Die softwareseitige Konfiguration des Gerätes muss dabei mit dem
Anschluss der Antennenkabel übereinstimmen.
Ant 1
LANCOM L-300 Access Point Serie
Kapitel 7: Optionen und Zubehör
Ant 2
ETH
Config (COM)
Ant 3
Reset
WPS
91
