LANCOM L-300 Access Point Serie
Kapitel 2: Installation

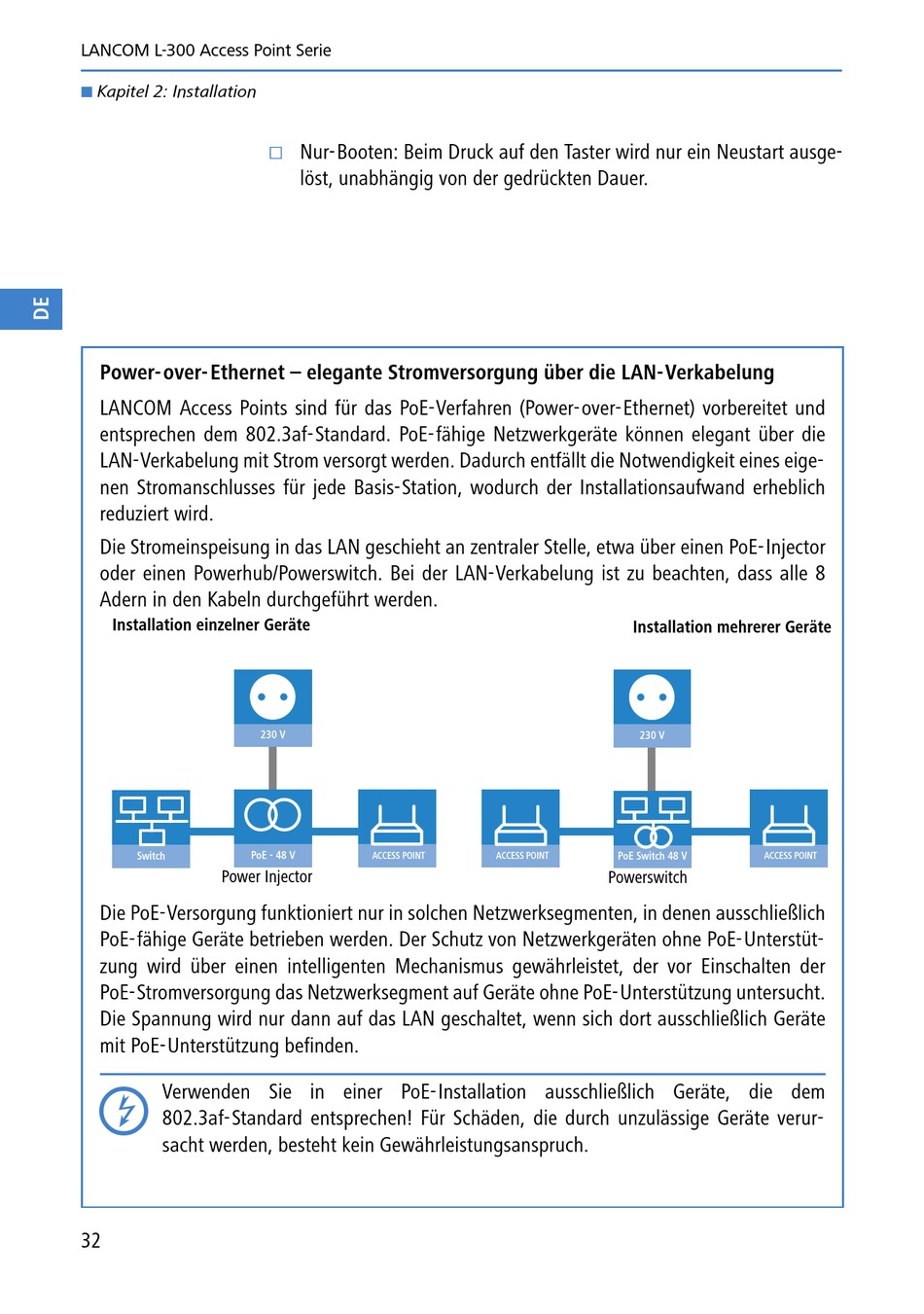

Power-over- Ethernet – elegante Stromversorgung über die LAN-Verkabelung
LANCOM Access Points sind für das PoE-Verfahren (Power-over-Ethernet) vorbereitet und
entsprechen dem 802.3af-Standard. PoE-fähige Netzwerkgeräte können elegant über die
LAN-Verkabelung mit Strom versorgt werden. Dadurch entfällt die Notwendigkeit eines eige-
nen Stromanschlusses für jede Basis-Station, wodurch der Installationsaufwand erheblich
reduziert wird.
Die Stromeinspeisung in das LAN geschieht an zentraler Stelle, etwa über einen PoE-Injector
oder einen Powerhub/Powerswitch. Bei der LAN-Verkabelung ist zu beachten, dass alle 8
Adern in den Kabeln durchgeführt werden.
Installation einzelner Geräte
PoE - 48 V
Switch
Power Injector
Die PoE-Versorgung funktioniert nur in solchen Netzwerksegmenten, in denen ausschließlich
PoE-fähige Geräte betrieben werden. Der Schutz von Netzwerkgeräten ohne PoE-Unterstüt-
zung wird über einen intelligenten Mechanismus gewährleistet, der vor Einschalten der
PoE-Stromversorgung das Netzwerksegment auf Geräte ohne PoE-Unterstützung untersucht.
Die Spannung wird nur dann auf das LAN geschaltet, wenn sich dort ausschließlich Geräte
mit PoE-Unterstützung befinden.
Verwenden Sie in einer PoE-Installation ausschließlich Geräte, die dem
802.3af-Standard entsprechen! Für Schäden, die durch unzulässige Geräte verur-
sacht werden, besteht kein Gewährleistungsanspruch.
32
Nur-Booten: Beim Druck auf den Taster wird nur ein Neustart ausge-
löst, unabhängig von der gedrückten Dauer.
230 V
ACCESS POINT
Installation mehrerer Geräte
230 V
PoE Switch 48 V
ACCESS POINT
Powerswitch
ACCESS POINT
