Miditech i2 Control-37 black edition Bedienungsanleitung

Midi-keyboard
Vorschau ausblenden Andere Handbücher für i2 Control-37 black edition:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
i² Control-37
black edition
Manual
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Miditech i2 Control-37 black edition

  • Musikanlagen Miditech Pianobox mini Bedienungsanleitung
    Musikanlagen Miditech Pianobox mini Bedienungsanleitung
    Mini soundmodul mit 128 gm sounds dreistelliges display volume-, program und reverb taster data input drehregler usb host anschluss für usb keyboards integrierter akku mit 2500mah micro usb anschluss zum aufladen midi input über adapter kopfhörer/ (10 Seiten)

Inhaltszusammenfassung für Miditech i2 Control-37 black edition

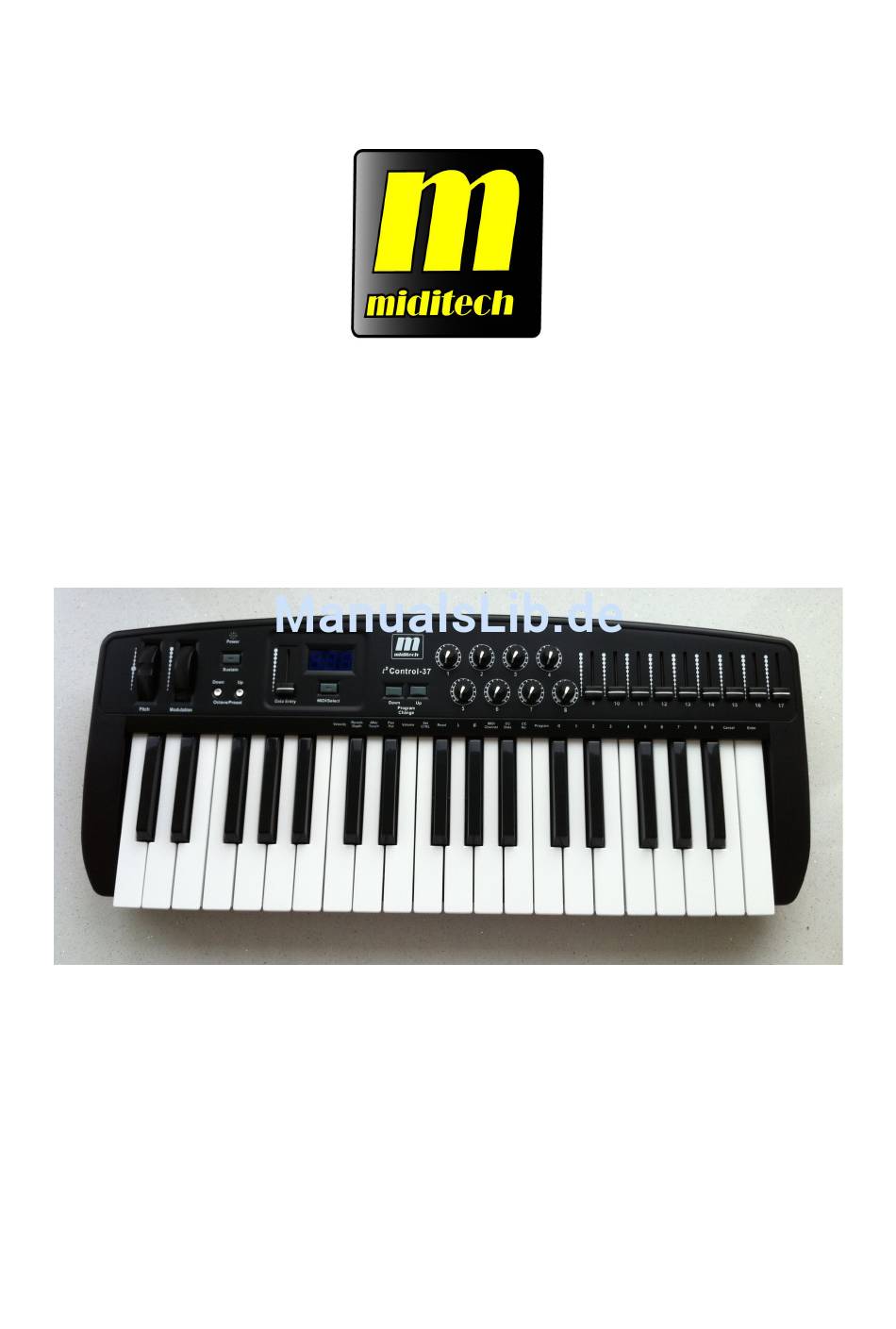

  • Seite 1 i² Control-37 black edition Manual...
  • Seite 2 Preface Congratulations on purchasing the i² Control-37 black edition master USB controller keyboard. It is one of the finest products of its kind, made after extensive research into what customers require from a MIDI Controller. When using your i² Control-37 black edition in conjunction with a computer and appropriate music software, you will be able to discover the wonderful world of Computer Music, with a set of complete musical instruments from your sound card or workstation.
  • Seite 3  There is also a socket for an optional sustain -footswitch  Although the i² Control-37 black edition has no built-in sound capabilities, it offers a great variety of useful MIDI functions  There are 17 programmable controllers (8 knobs and 9 faders) for using with soundsoftware or other soundmodules ...

  • Seite 4: Using Midi And Usb

    USING MIDI AND USB Something you should know before using the midi functions! MIDI is the acronym for Musical Instrument Digital Interface, which makes all digital musical instruments equipped with this standardised interface capable of exchanging their MIDI data or “talk to each other”. To explain how MIDI works on your instrument in more detail, the following illustrations will outline the MIDI functions of the i²...
  • Seite 5 MIDI "transmit" channel on your i² Control-37 black edition matches the MIDI "receive" channel of the other instrument. You also can transmit Mididata from your computer to the USB MIDI-Out jack. Be sure that you setup the MIDI-In and MIDI-Out port in your Musicsoftware; otherwise no MIDI communication is possible.

  • Seite 6: Overall Diagram Preview

    Overall Diagram Preview Operation panel 1 = Modulation Wheel 2 = Pitch Bend Wheel 3 = Data Entry Slider 4 = Display 5 = Octave/ Bank Select Knobs 6 = 8 Controller Knobs 7 = 9 Controller Faders 8 = Parameter & Number-keys Modulation Wheel It is very common to use the modulation wheel to change the intensity of effects: mainly Vibrato (pitch change), Tremolo...
  • Seite 7 Pitch Bend Wheel The Pitch Bend wheel is used for raising or lowering the pitch of a voice during performance. The range of pitch values depends on the sound generator (sound card or module) being used. Please refer to the manuals of your devices for information on how to change the Pitch Bend range.
  • Seite 8 Control Change data entry by Numeric keypad The i² Control-37 black edition allows you to use the numeric keys to specify your Control Change DATA parameter instead of the DATA ENTRY knob. By pressing MIDI SELECT button and CC DATA key & then the required number and finally the Enter key to finish.
  • Seite 9 3. Assign controller number on ten key groups (1-127) then press enter 4. Assign act channel number on ten key groups (1-16) then press enter 5. Finally, press MIDI SELECT knob key again to finish assign knob. Now you have assigned to one Control knob the MIDI Parameter and the MIDI Channel.

  • Seite 10: Rear Panel

    Rear Panel 1. Sustain jack This jack allows you to connect an optional Sustain Footswitch to the keyboard. 2. USB MIDI OUT jack This standard USB MIDI jack are used to transmit MIDI data by computer or by playing on the keyboard of i² Control-37 black edition to another MIDI instruments (such as sound module or sythesizer).

  • Seite 11: Troubleshooting

    TROUBLE SHOOTING If anything doesn’t work . . . Please check following points: MIDI connection fault . . . Do you have installed your midi drivers from your soundcard or USB interface? Look at START --> Settings --> Systemcontrol --> Multimedia --> Tab Midi for installed midi drivers.
  • Seite 12 In Windows XP, it is called “USB audio device”. If this not happens, there should maybe a technical problem. The Miditech i² Control- 37 black edition is fully class compliant to any Windows versions up to Win 7 64 bit and Mac OSX 10.6 .

  • Seite 13: Specifications

    Specifications Model: i² Control-37 black edition Keyboard 37 dynamic keys. Simultaneous Note output 10 notes (Reverse priority) MIDI Channel Reset Transpose -,+ Octave Program Change CC-No.(Generic CC Assignment) Control switches CC-Data Data Entry Velocity Assignment, Data Entry Reverb Send Level Assignment, Data Entry Chorus Send Level Assignment, Pan Pot Assignment(CC-10), Volume Assignment(CC-07)

  • Seite 14: Midi Implementation Chart

    MIDI Implementation Chart Model: i² Control-37 black edition Function Transmitted Recognised Remarks Basic Channel Default 1-16 Changed Mode Default Mode 3 Messages ************* Altered 12-108 Note Number : With Octave Change ************* True Voice Velocity Note ON Note OFF After Key's Touch Ch's...
  • Seite 15 Preset settings of controllerbanks Preset 1 Knob Channel Controller Preset 2 Knob Channel Controller Preset 3 Knob Channel Controller Preset 4 Knob Channel Controller Preset 5 Knob Channel Controller Preset 6 Knob Channel Controller Preset 7 Knob Channel Controller Preset 8 Knob Channel Controller Preset 9 Knob...
  • Seite 16 Preset 10 -15 for user define Preset Knob Channel Controller 20 Preset Knob Channel Controller 20 Preset Knob Channel Controller 20 Preset Knob Channel Controller 20 Preset knob Channel Controller 20 Preset knob Channel Controller 20 *Design and specifications subject to change without notice *No liability for printing mistakes Version 06/2011...

  • Seite 17: Important Secure Informatons

    IMPORTANT SECURE INFORMATONS Please read the following secure instructions first! Very Important!!  Never use the keyboard in the near of water like a swimming pool, bathtub or wet environment like a basement, in rain or similar.  Never use the keyboard in the near of heating elements like a radiator or similar, also high temperatures or direct sunbeam should be avoid.
  • Seite 18 i² Control-37 black edition Bedienungsanleitung...
  • Seite 19 Einleitung Wir bedanken uns für den Kauf des i² Control-37 black edition MIDI-Keyboards. In Verbindung mit einem PC und einer Musiksoftware ist Ihr i² Control-37 black edition ein komplettes Heim- Tonstudio mit Echtzeit Reglern für Klangeinstellungen oder um Parameter zu Editieren. Diese Anleitung soll Ihnen helfen, sich mit den vielseitigen Möglichkeiten des i²...

  • Seite 20: Ihr Instrument

    Ihr Instrument i² Control-37 black edition hat 37 anschlagsdynamische Pianotasten  Das Keyboard erhält seine Stromversorgung direkt vom USB-Bus des  Computers. Deshalb benötigen Sie kein separates Netzgerät. i² Control-37 black edition kann auch mit 6 Stück AA-Size Batterien  betrieben werden.

  • Seite 21: Benutzen Von Midi Und Usb

    Benutzen von MIDI und USB Was Sie über MIDI wissen sollten MIDI ist die Abkürzung für Musical Instrument Digital Interface, und ist der Standard für den Datenaustausch zwischen Musikinstrumenten, die mit dem MIDI- i ² Anschluß ausgestattet sind. Um Ihnen die MIDI-Funktionen Ihres Control-37 black edition näher zu erläutern, folgen Sie bitte den nachfolgenden Erklärungen.

  • Seite 22: Benutzung Des Usb Anschlusses

    Benutzung des USB Anschlusses Das Keyboard benötigt keine separaten USB-Treiber für Windows XP, Windows Vista oder Mac OS-X 10.3.8. Sie brauchen das Keyboard nur an den USB Anschluss anschliessen und einzuschalten. Ihr Computer wird dann alle benötigten Treiber laden und installieren. Achten Sie darauf das Sie bei Windows XP mindestens Service Pack 2 (SP2) installiert haben, sonst wird die class compliant Installation des Keyboards nicht richtig funktionieren.
  • Seite 23 Werkseinstellungen des i² Control-37 Beim Einschalten des i² Control-37 black edition sind die folgenden Parameter eingestellt: *Sende MIDI Kanal Nr. 1 *Oktavbelegung von C2(36) to C5(72) *After Touch Wert auf 0 *Velocity Wert auf 0 *Halltiefe Wert auf 64 *Panorama Wert auf 64 *Lautstärke Wert auf 127 *CC Data Wert auf 0 *CC Nr.

  • Seite 24: Allgemeine Bedienung

    Allgemeine Bedienung Bedienelemente 1 = Modulationsrad 2 = Pitch Bend Rad 3 = Data Entry Slider 4 = Display 5 = Oktavschalter 6 = Controller Drehregler 7 = Controller Fader 8 = Parametertasten & numerische Eingabetasten Modulationsrad Meistens wird das Modulationsrad zur Veränderung der Intensität von Effekten genutzt, wie z.B.
  • Seite 25 Pitch Bend Rad Durch Drehen des Pitch Bend Rades werden MIDI-Pitch Bend Meldungen an angeschlossene Instrumente/Geräte gesendet. Die Tonhöhe wird dadurch nach oben oder unten verändert. Das kann Ihrem Spiel mehr Ausdruck verleihen. Zur Erhöhung des Tones bewegen Sie das Rad von sich weg, zur Absenkung zu sich hin.
  • Seite 26 Reset Taste Drücken Sie den MIDI SELECT Knopf und danach die Reset-Taste, um alle externen MIDI-Instrumente in ihren Werkszustand zurück zu setzen. (GM Reset ,All Notes off usw) Control Change (Midicontroller) Dateneingabe über die Zifferntasten Das i² Control-37 black edition gestattet es auch, die Nummerntasten anstelle des DATA ENTRY Sliders zum Editieren zu benutzen.
  • Seite 27 bestätigen Sie die Eingabe. Beenden Sie danach die Eingabe durch erneutes Drücken des MIDI SELECT Tasters. Transpose einstellen Durch Drücken der MIDI SELECT Taste und der Transpose-Tasten # und b erhöhen oder erniedrigen Sie die ausgegebenen Noten in ihrer Stimmung in Halbtonschritten .Wenn Sie den Bereich um 3 Halbtöne nach oben stimmen wollen, gehen Sie wie folgt vor: Drücken Sie die MIDI/SELECT Taste und die „#“...
  • Seite 28 Die 17 Echtzeit Kontrollregler und Fader zuordnen Um einen Echtzeit Regler oder Fader einem Midiparameter (Midicontroller) zuordnen zu können geben Sie folgendes ein: 1. Drücken Sie den MIDI SELECT Knopf 2. dann die Set-Controller Taste drücken (SET CTRL) 3. Eine Regler-Nr. (1-17) via Zahlentasten eingeben und mit ENTER bestätigen, dieser wird dann im Display angezeigt Einen Midiparameter (Midicontroller 1-127) über die Zahlentasten eingeben und mit ENTER bestätigen.
  • Seite 29 Rückansicht 1) Sustain Anschluß Hier können Sie ein optionales Sustain/ Haltepedal anschließen. 2) USB MIDI Out Anschluß Über diesen MIDI-Anschluß senden Sie Daten von dem Computer zu einem externen MIDI Gerät. 3) Keyboard MIDI Out Anschluß Über diesen MIDI-Anschluß senden Sie Daten der Tastatur des i² Control-37 black edition an ein anderes MIDI-Instrument.

  • Seite 30: Problembehebung

    Ist das Keyboard eingeschaltet? Wird das Keyboard erkannt? Das ist wichtig, sonst kommt keine Kommunikation zustande! Wenn Sie den USB Stecker des Computers mit dem Keyboard verbinden sollte das Keyboard erkannt werden. Es meldet sich kurz mit „Miditech ...“...
  • Seite 31 Da das Miditech i2-Control 37 black edition voll class compliant ist, installiert es sich nur durch Verbinden mit dem USB Kabel treiberlos. Schauen Sie mal unter „Start  Einstellungen  Systemsteuerung  System  Gerätemanager ob unter Audio/Video/ Gamecontroller das Keyboard eingetragen ist.

  • Seite 32: Spezifikation

    Spezifikation Model: i² Control-37 black edition Keyboard 37 anschlagsdynamische Pianotasten Polyphonie 10 Noten gleichzeitig Eingabetasten (im Midiselect MIDI Kanal Mode) Reset Velocity Reverb Chorus Pan Pos Volumen Oktave Transpose Program Wechsel CC-No.(genereller CC Zugriff) Set Controller Nummerntasten x10 Enter Cancel Regler Pitch Bend Rad Modulationsrad...

  • Seite 33: Voreingestellte Presetbänke

    MIDI Implementation Chart Model: i² Control-37 black edition Function Transmitted Recognised Remarks Basic Channel Default 1-16 Changed Mode Default Mode 3 Messages ************* Altered 12-108 Note Number True Voice With Octave Change ************* Velocity Note ON Note OFF After Key's Touch Ch's Pitch Bender...
  • Seite 34 Preset 1 - 9 Preset 1 Knopf Kanal Kontroller Preset 2 Knopf Kanal Kontroller 18 107 Preset 3 Knopf Kanal Kontroller Preset 4 Knopf Kanal Kontroller Preset 5 Knopf Kanal Kontroller Preset 6 Knopf Kanal Kontroller Preset 7 Knopf Kanal Kontroller Preset 8 Knopf Kanal...
  • Seite 35 Preset 10 - 15 Preset Knopf Kanal Kontroller Preset Knopf Kanal Kontroller Preset Knopf Kanal Kontroller Preset Knopf Kanal Kontroller Preset Knopf Kanal Kontroller Preset Knopf Kanal Kontroller...

  • Seite 36: Wichtige Sicherheitshinweise

    14) Werfen Sie niemals das Gerät, und lassen Sie es nicht fallen. Auch heftige Stöße sollten vermieden werden. 15) Bei Gewitter stecken Sie bitte alle Stecker aus. Danke Änderungen der technischen Daten und des Designs sind möglich Für Druckfehler wird keine Haftung übernommen eMail: info@miditech.de Internet: www.miditech.de Version 03/2014...
