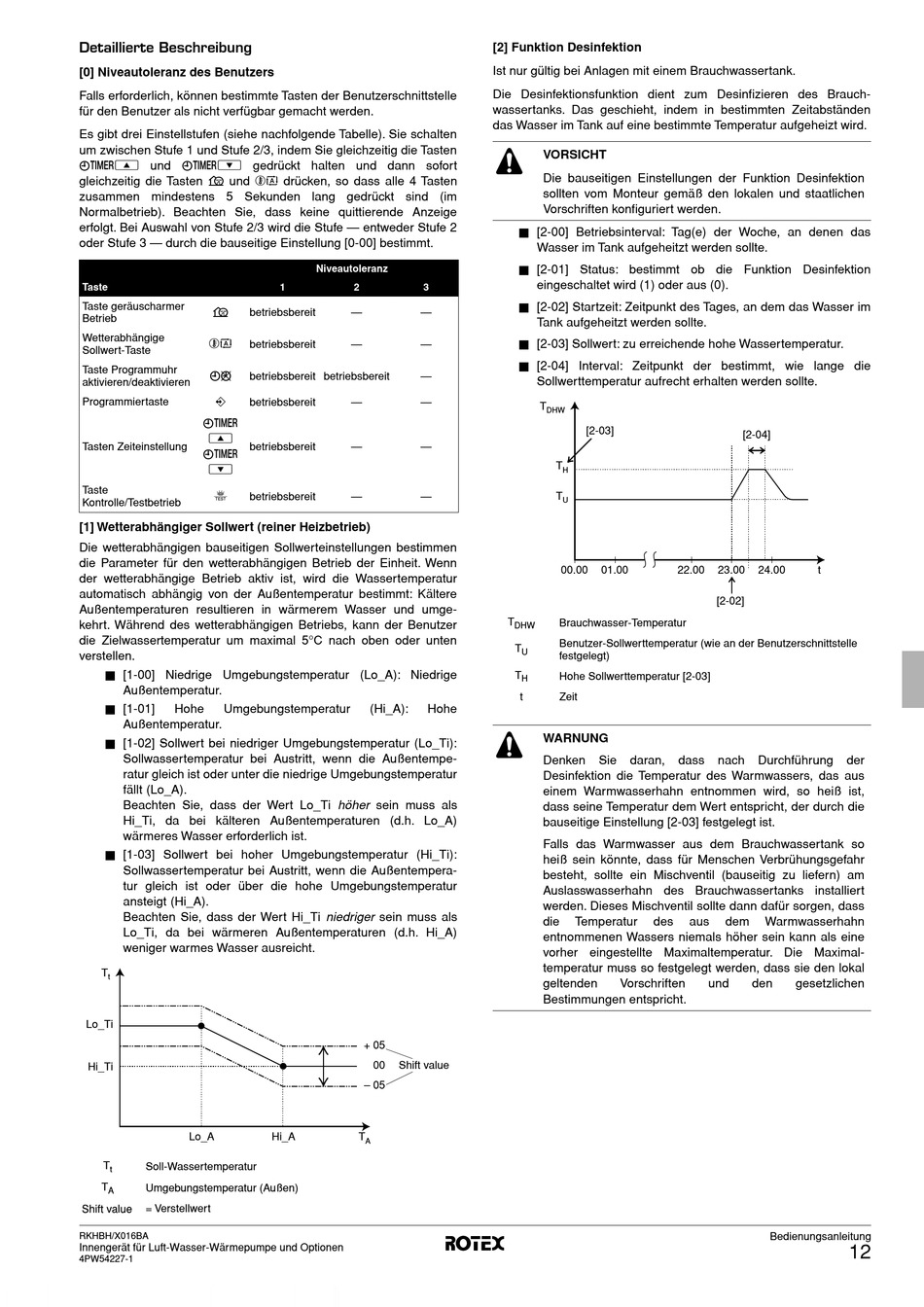

Detaillierte Beschreibung

[0] Niveautoleranz des Benutzers
Falls erforderlich, können bestimmte Tasten der Benutzerschnittstelle
für den Benutzer als nicht verfügbar gemacht werden.
Es gibt drei Einstellstufen (siehe nachfolgende Tabelle). Sie schalten
um zwischen Stufe 1 und Stufe 2/3, indem Sie gleichzeitig die Tasten
pfi und pfj gedrückt halten und dann sofort
gleichzeitig die Tasten s und ba drücken, so dass alle 4 Tasten
zusammen mindestens 5 Sekunden lang gedrückt sind (im
Normalbetrieb). Beachten Sie, dass keine quittierende Anzeige
erfolgt. Bei Auswahl von Stufe 2/3 wird die Stufe — entweder Stufe 2
oder Stufe 3 — durch die bauseitige Einstellung [0-00] bestimmt.
Taste
Taste geräuscharmer
s
betriebsbereit
Betrieb
Wetterabhängige
ba
betriebsbereit
Sollwert-Taste
Taste Programmuhr
pr
betriebsbereit betriebsbereit
aktivieren/deaktivieren
<
Programmiertaste
betriebsbereit
pf
i
Tasten Zeiteinstellung betriebsbereit
pf
j
Taste
z
betriebsbereit
Kontrolle/Testbetrieb
[1] Wetterabhängiger Sollwert (reiner Heizbetrieb)
Die wetterabhängigen bauseitigen Sollwerteinstellungen bestimmen
die Parameter für den wetterabhängigen Betrieb der Einheit. Wenn
der wetterabhängige Betrieb aktiv ist, wird die Wassertemperatur
automatisch abhängig von der Außentemperatur bestimmt: Kältere
Außentemperaturen resultieren in wärmerem Wasser und umge-
kehrt. Während des wetterabhängigen Betriebs, kann der Benutzer
die Zielwassertemperatur um maximal 5°C nach oben oder unten
verstellen.
■ [1-00] Niedrige Umgebungstemperatur (Lo_A): Niedrige
Außentemperatur.
■ [1-01]
Hohe Umgebungstemperatur
Außentemperatur.
■ [1-02] Sollwert bei niedriger Umgebungstemperatur (Lo_Ti):
Sollwassertemperatur bei Austritt, wenn die Außentempe-
ratur gleich ist oder unter die niedrige Umgebungstemperatur
fällt (Lo_A).
Beachten Sie, dass der Wert Lo_Ti höher sein muss als
Hi_Ti, da bei kälteren Außentemperaturen (d.h. Lo_A)
wärmeres Wasser erforderlich ist.
■ [1-03] Sollwert bei hoher Umgebungstemperatur (Hi_Ti):
Sollwassertemperatur bei Austritt, wenn die Außentempera-
tur gleich ist oder über die hohe Umgebungstemperatur
ansteigt (Hi_A).
Beachten Sie, dass der Wert Hi_Ti niedriger sein muss als
Lo_Ti, da bei wärmeren Außentemperaturen (d.h. Hi_A)
weniger warmes Wasser ausreicht.
T
t
Lo_Ti
Hi_Ti
Lo_A
T
Soll-Wassertemperatur
t
T
Umgebungstemperatur (Außen)
A
= Verstellwert
RKHBH/X016BA
Innengerät für Luft-Wasser-Wärmepumpe und Optionen
4PW54227-1
Niveautoleranz
1 2 3
— —
— —
—
— —
— —
— —
(Hi_A): Hohe
+ 05
00 Shift value
– 05
Hi_A T
A
[2] Funktion Desinfektion
Ist nur gültig bei Anlagen mit einem Brauchwassertank.
Die Desinfektionsfunktion dient zum Desinfizieren des Brauch-
wassertanks. Das geschieht, indem in bestimmten Zeitabständen
das Wasser im Tank auf eine bestimmte Temperatur aufgeheizt wird.
VORSICHT
Die bauseitigen Einstellungen der Funktion Desinfektion
sollten vom Monteur gemäß den lokalen und staatlichen
Vorschriften konfiguriert werden.
■ [2-00] Betriebsinterval: Tag(e) der Woche, an denen das
Wasser im Tank aufgeheitzt werden sollte.
■ [2-01] Status: bestimmt ob die Funktion Desinfektion
eingeschaltet wird (1) oder aus (0).
■ [2-02] Startzeit: Zeitpunkt des Tages, an dem das Wasser im
Tank aufgeheitzt werden sollte.
■ [2-03] Sollwert: zu erreichende hohe Wassertemperatur.
■ [2-04] Interval: Zeitpunkt der bestimmt, wie lange die
Sollwerttemperatur aufrecht erhalten werden sollte.
T
DHW
[2-03]
T
H
T
U
00.00 01.00
T
Brauchwasser-Temperatur
DHW
Benutzer-Sollwerttemperatur (wie an der Benutzerschnittstelle
T
U
festgelegt)
T
Hohe Sollwerttemperatur [2-03]
H
t Zeit
WARNUNG
Denken Sie daran,
Desinfektion die Temperatur des Warmwassers, das aus
einem Warmwasserhahn entnommen wird, so heiß ist,
dass seine Temperatur dem Wert entspricht, der durch die
bauseitige Einstellung [2-03] festgelegt ist.
Falls das Warmwasser aus dem Brauchwassertank so
heiß sein könnte, dass für Menschen Verbrühungsgefahr
besteht, sollte ein Mischventil (bauseitig zu liefern) am
Auslasswasserhahn des Brauchwassertanks installiert
werden. Dieses Mischventil sollte dann dafür sorgen, dass
die Temperatur des
entnommenen Wassers niemals höher sein kann als eine
vorher eingestellte Maximaltemperatur. Die Maximal-
temperatur muss so festgelegt werden, dass sie den lokal
geltenden Vorschriften
Bestimmungen entspricht.
[2-04]
22.00 23.00 24.00 t
[2-02]
dass nach Durchführung der
aus dem Warmwasserhahn
und den gesetzlichen
