Seite 1 Bredowstraße 20, 22113, Hamburg Tel.: (040) 23773 4121 Wir bedanken uns für den Kauf einer Olympus Digitalkamera. Bitte lesen Sie diese Anleitung vor Gebrauch Ihrer neuen Kamera sorgfältig durch, um eine einwandfreie Handhabung und lange Nutzungsdauer zu gewährleisten. Bewahren Sie diese Anleitung bitte an einem sicheren Ort auf.
Seite 2: Vorbereitungen Für Die Aufnahme
PS-BLS1 (BLS-1) Lithiumionenakku PS-BCS1 (BCS-1) USB-Kabel AV-Kabel Ladegerät für (Monoaural) Lithiumionenakkus • OLYMPUS Master 2 CD-ROM • Bedienungsanleitung • Garantiekarte Anbringen des Trageriemens Ziehen Sie den Trageriemen Führen Sie den Trageriemen in abschließend an, um einen festen Pfeilrichtung ein (1, 2).
Seite 3: Vorbereiten Der Kamera
Vorbereiten der Kamera Aufladen des Akkus Richtungsmarkierung Ladeanzeige BLS-1-Lithiumionenakku Gelbes Licht: Zeigt einen Ladevorgang an Blaues Licht: Ladevorgang abgeschlossen (Ladedauer: Bis zu etwa 3 Stunden, 30 Minuten). Gelbe Blinkanzeige: Ladefehler BCS-1-Ladegerät für Lithiumionenakkus Netzkabel Netzsteckdose Einlegen des Akkus Akku-/Kartenfachverriegelung Akku-/Kartenfachdeckel Richtungsmarkierung Entnehmen des Akkus Schalten Sie die Kamera aus, bevor Sie den...
Seite 4: Einlegen Der Karte
Einlegen der Karte • Stecken Sie die SD/SDHC Karte hinein (die in dieser Anleitung „Karte“ genannt wird) bis sie an ihrem Platz einrastet. g„Informationen zur Speicherkarte“ (S. 127) Kontaktbereich • Schalten Sie die Kamera aus, SD-Kartenschlitz bevor Sie die Karte einlegen oder entfernen.
Seite 5: Anschließen Eines Wechselobjektivs
Anschließen eines Wechselobjektivs Entfernen Sie den Gehäusedeckel von der Kamera und den hinteren Objektivdeckel Hinterer Gehäusekappe Objektivdeckel Anschließen eines Wechselobjektivs Ausrichtmarke (Rot) Ansetzmarke (Rot) • Richten Sie die Ansetzmarke (rot) der Kamera auf die Ausrichtmarke (rot) des Objektivs aus, dann setzen Sie das Objektiv in die Kamera ein (1).
Seite 6: Einschalten
Einschalten Drücken Sie die ON/OFF-Taste, um die Kamera einzuschalten • Um wieder auszuschalten, drücken Sie noch einmal auf die ON/OFF-Taste. Programmwählscheibe Stellen Sie die Programmwählscheibe auf P. SSWF-Anzeige ON/OFF-Taste LCD-Monitor Wenn Sie das Gerät einschalten, leuchtet der LCD-Montor auf. 250 F5.6 F5.6 Betriebsweise der Staubschutzfunktion Die Staubschutzfunktion wird beim Einschalten der Kamera automatisch aktiviert.
Seite 7: Datum/Zeit Einstellen
Datum/Zeit einstellen Die Datums- und Zeitinformation wird zusammen mit den Bilddaten gespeichert. Zusätzlich zur Datums- und Zeitinformation wird auch der Dateiname gespeichert. Bitte stellen Sie vor dem Gebrauch der Kamera Datum und Zeit korrekt ein. Drücken Sie die MENU-Taste • Das Hauptmenüdisplay erscheint. MENU-Taste KARTE EINR.
Seite 8: Namen Und Funktionen Der Teile
Kamera 1 SSWF-Anzeige ......gS. 6, 125 8 Blitzschuh ........gS. 61 2 ON/OFF-Taste ....... gS. 6 9 Mikrofon ........gS. 74, 86 3 Auslöser ........gS. 12 0 Selbstauslöser-LED ...... gS. 57 4 F-Taste (Belichtungskorrektur) ..gS. 43 a Objektiventriegelung ....... gS. 5 5 Trageriemenöse ......
Seite 9 1 Programmwählscheibe ....gS. 10 c Lautsprecher 2 LCD-Monitor ......gS. 22, 24 d Sub-Einstellrad (j) ....gS. 15, 25 3 MENU-Taste ........ gS. 20 e Buchsenabdeckung 4 INFO-Taste (Informationsanzeige) f Schreibanzeige ..... gS. 12, 119 ........... gS. 19, 23, 79 g Mehrfachanschluss ..
Seite 10: Grundlegende Bedienschritte
Programmwählscheibe Mit der Programmwählscheibe können Sie die Kameraeinstellungen ganz einfach an das Motiv anpassen. Erweiterte Aufnahmemodi • Um bei Ihren Aufnahmen verstärkt kreative Akzente zu setzen können Sie Blende und Verschlusszeit verändern. • Einstellungen, die Sie in den erweiterten Aufnahmemodi vornehmen, bleiben auch nach dem Abschalten der Kamera erhalten.
Seite 11: Arten Von Effektfiltern
Festlegen des Effektfilters/Motivs 1 Stellen Sie die Programmwählscheibe auf ART oder SCN. • Das Effektfiltermenü oder Motivmenü wird angezeigt. POP ART PORTRÄT WÄHLEN EINST. WÄHLEN EINST. 2 Verwenden Sie fg, um den Filter oder das Motiv zu wählen. 3 Drücken Sie die i-Taste. Arten von Effektfiltern Symbol Effektfilter...
Seite 12: Aufnahme
Aufnahme Auslöser Wählen Sie eine Komposition aus, während Sie auf den LCD-Monitor sehen LCD-Monitor Stellen Sie das Motiv scharf Schreibanzeige Den Auslöser halb hinunter drücken. LCD-Monitor AF-Bestätigung AF-Feld 250 F5.6 F5.6 Blendenöffnung Verschlusszeit oder n) und die • Wenn der Fokus eingerastet ist, leuchtet die AF-Bestätigung Markierung des AF-Feldes auf.
Seite 13: Richtige Kamerahaltung
Richtige Kamerahaltung Achten Sie darauf, dass Ihre Finger und der Trageriemen nicht vor das Objektiv kommen. Querformat Hochformat Wenn die Kamera sich abschaltet Wenn für etwa 1 Minute keine Bedienschritte durchgeführt werden, wechselt die Kamera in den Ruhe-Modus (Standby-Modus) und schaltet sich ab. Die Kamera ist erneut einsatzbereit, wenn Sie ein beliebiges Bedienungselement (Auslöser, q-Taste etc.) betätigen.
Seite 14: Wiedergabe/Löschen
Wiedergabe/Löschen Wenn Sie die q-Taste betätigen, wird das zuletzt Bilder aufgenommene Bild angezeigt. wiedergeben • Durch erneutes Drücken der q-Taste wird die Kamera in den Aufnahmemodus geschaltet. Wiedergabesprung um 10 Bilder rückwärts q-Taste Wiedergabe Wiedergabe des vorherigen nächsten Bildes Bildes Pfeiltasten Wiedergabesprung um 10 Bilder vorwärts...
Seite 15: Direkttasten
Direkttasten Es gibt drei Möglichkeiten zum Bedienen dieser Kamera. Die Kamera über die Direkttasten bedienen gS. 15 Einstellungen vornehmen, während Sie auf die Live-Kontrolle oder Monitor- Funktionsanzeige schauen gS. 16, 18 Einstellung über das Menü gS. 20 Drücken Sie die Taste für die einzustellende Funktion •...
Seite 16: Live-Kontrolle
Live-Kontrolle Der folgende Bildschirm, der simultan Aufnahmeeinstellungsfunktionen und die dazugehörigen Optionen anzeigt, wird Live-Kontrolle genannt. Drücken Sie die i-Taste, um die Live-Kontrolle auf dem LCD-Monitor anzuzeigen. Sie können den Effektfilter, den Weißabgleich und andere Effekte einstellen, während Sie die Motivansicht überprüfen. Wenn die Monitor-Funktionsanzeige erscheint, drücken Sie die INFO-Taste, um die Anzeige umzuschalten.
Seite 17: Drücken Sie Die I-Taste, Um Die Live-Kontrolle Anzuzeigen
Drücken Sie die i-Taste, um die Live- Kontrolle anzuzeigen Sub-Einstellrad • Drücken Sie noch einmal die i-Taste, um die Live-Kontrolle auszuschalten. WB AUTO WB AUTO AUTO 5 2 3 1 w x Haupteinstellrad i-Taste Bewegen Sie den Cursor auf die Funktion, die Sie einstellen möchten, indem Sie das Haupteinstellrad verwenden und wählen Sie die Einstellungen aus, indem Sie das Sub-Einstellrad verwenden, dann drücken Sie die i-Taste.
Seite 18: Monitor-Funktionsanzeige
Monitor-Funktionsanzeige Der nachfolgend abgebildete Bildschirm ermöglicht die gleichzeitige Anzeige und Einstellung der Aufnahmeeinstellungen. Er wird als Monitor-Funktionsanzeige bezeichnet. In der Live-Kontrolle, drücken Sie die INFO-Taste, um zur Monitor- Funktionsanzeige zu wechseln. NORM mall LIVE LIVE INFO INFO Super Fine 250 F5.6 F5.6 +2.0 +2.0 Die Funktionen in diesem Bereich können in der Monitor-Funktionsanzeige eingestellt werden.
Seite 19: Funktionsanzeige Einzublenden
Drücken Sie die INFO-Taste, Sub-Einstellrad während die Live-Kontrolle angezeigt wird, um die Monitor- Funktionsanzeige einzublenden • Drücken Sie noch einmal die INFO-Taste, um zur Live-Kontrolle zurückzukehren. NORM mall INFO-Taste LIVE LIVE INFO INFO Super Fine Haupteinstellrad 250 F5.6 F5.6 k Pfeiltasten Zeigt den Namen der gewählten Cursor Funktion an.
Seite 20: Menü
Menü Drücken Sie die MENU-Taste, um das Menü anzuzeigen KARTE EINR. BENUTZER RESET BILDMODUS NORMAL GRADATION BILDFORMAT Benutzer- ZURÜCK EINST. führung Drücken Sie die MENU-Taste, Drücken Sie die i-Taste, i-Taste um zum vorherigen Bildschirm um die Einstellung zu MENU-Taste zurückzukehren. bestätigen.
Seite 21: Anzeigen Des Benutzermenüs
Anzeigen des Benutzermenüs Über das Benutzermenü können Sie Einstellungen und Bedienung der Kamera an Ihre persönlichen Bedürfnisse anpassen. Durch das „Benutzermenü“ wird die benutzerdefinierte Einstellung vorgenommen. Das Benutzermenü wird hinzugefügt, wenn [cMENÜ ANZEIGE] im Einstellmenü auf [EIN] gesetzt wird. Weitere Informationen zum Benutzermenü finden Sie im Abschnitt „Anpassen der Kamera“...
Seite 22: Lcd-Monitor (Aufnahme)
LCD-Monitor (Aufnahme) Über den LCD-Monitor können Sie das Motiv während der Aufnahme ansehen. g„Belichtung“ (S. 37) AUTO AUTO AUTO AUTO IS IS 4 : 3 : S-AF S-AF +2.0 +2.0 250 F5.6 F5.6 +2.0 +2.0 AEL BKT 1 Interne Temperaturwarnung m d Akkuladezustand .............
Seite 23: Umschalten Der Informationsanzeige
Umschalten der Informationsanzeige Sie können die im Monitor angezeigte Information umschalten, indem Sie die INFO- Taste wiederholt drücken oder das Haupteinstellrad drehen, während Sie die INFO- Taste gedrückt halten. Zoomanzeige Informationsanzeige ein Histogrammanzeige (gS. 54) 250 F5.6 F5.6 250 F5.6 F5.6 250 F5.6 F5.6...
Seite 24: Lcd-Monitor (Wiedergabe)
LCD-Monitor (Wiedergabe) Sie können die LCD-Monitor-Anzeige mit der INFO-Taste umschalten. g„Informationsanzeige“ (S. 79) Vollständige Anzeige Vereinfachte Anzeige 3 4 5 x 10 x 10 x 10 x 10 F5.6 F5.6 +2.0 +2.0 45mm 45mm ±0.0 ±0.0 WBAUTO WBAUTO A±0 A±0 G±0 G±0 [ 4032x3024,1/8 ]...
Seite 25 Die in dieser Anleitung verwendeten Hinweissymbole Die Symbole der Bedienelemente auf dem Gehäuse der Kamera wurden für die Anzeige der Bedienelemente in dieser Anleitung verwendet. „Namen und Funktionen der Teile“ (gS. 8). In dieser Anleitung wird mit j das Drehen des Haupteinstellrads bezeichnet. In dieser Anleitung wird mit j das Drehen des Sub-Einstellrads bezeichnet.
Seite 26: Inhaltsverzeichnis
Inhaltsverzeichnis Grundlagen Bezeichnet die Bedienelemente der Kamera und beschreibt die grundlegenden Schritte für die Aufnahme und Wiedergabe. Vorbereitungen für die Aufnahme.................. 2 Auspacken des Verpackungsinhalts ............. 2 Vorbereiten der Kamera................3 Anschließen eines Wechselobjektivs ............5 Einschalten....................6 Datum/Zeit einstellen ..................7 Namen und Funktionen der Teile ..................
Seite 27 Scharfstellung und Aufnahmefunktionen Beschreibt die optimalen Fokussierungsverfahren dem Motiv und den Aufnahmebedingungen entsprechend. Auswahl des AF-Modus....................49 S-AF-Modus (Einzel-Autofokus)..............49 C-AF-Modus (kontinuierlicher Autofokus) ...........50 MF-Modus (manuelle Scharfstellung) ............50 Kombinierte Verwendung von S-AF-Modus und manueller Scharfstellung (S-AF+MF) ....................51 C-AF+TR (AF TRACKING) .................51 AF-Feld-Auswahl ......................52 Speichern eines AF-Feld-Modus..............53 Betrieb mit vergrößerter Darstellung ................54 Verwenden der Gesichtserkennungsfunktion ..............55...
Seite 28 Filme aufnehmen Beschreibt die Filmaufnahmemethode und Funktionen. Filmaufnahme ......................74 Änderung der Einstellungen bei Filmaufnahmen............75 Einem Film Effekte hinzufügen ..............75 Wahl des Speichermodus ................76 Aufnahme von Audio wenn ein Film aufgenommen wird ......76 Automatische Aufnahme eines Standbilds, wenn der Film endet ....... 76 Wiedergabefunktionen Beschreibt die Funktionen für die Bildwiedergabe.
Seite 29 Anpassen der Kamera Beschreibt die Anpassung der Kameraeinstellungen. R AF/MF ........................93 AF-MODUS ....................93 AF FELD......................93 P SETUP....................94 Obj. Rücks....................94 BULB FOKUS....................94 MF RICHTUNG ...................94 MF ASSISTENT ..................94 S TASTE/EINST.RAD ....................95 EINSTELLFUNKTION .................95 EINSTELLRICHTUNG ................95 AEL/AFL ......................96 AEL/AFL MEMO..................96 ; FUNKTION ...................97 7 FUNKTION .....................98 MEIN MODUS EIN ..................98 ANZEIGEZEIT.....................98...
Seite 30 V BELICHT/e/ISO ....................102 EV-STUFEN....................102 MESSUNG ....................102 AEL MESSUNG ..................102 ISO ......................102 ISO-STUFEN .................... 103 ISO-AUTO EINST..................103 ISO-AUTO....................103 BULB TIMER..................... 103 ANTI-SCHOCK z..................103 BELICHTUNGSREIHE................103 W # INDIVID......................104 BLITZMODUS ..................104 w ......................
Seite 31 Herunterladen und Speichern von Bildern ..........118 Trennen der Kamera vom Computer............119 Einzelbilder wiedergeben ..................120 Bildübertragung auf einen Computer ohne die OLYMPUS Master-Software ....120 Tipps zum Fotografieren und der Wartung In diesem Abschnitt erhalten Sie Informationen zur Fehlerbehebung und Kamerapflege. Tipps zum Fotografieren und der Wartung ..............121 Fehlercodes .......................123...
Seite 32 Information In diesem Abschnitt erhalten Sie Informationen zu optionalem Zubehör, Kamera- Spezifikationen sowie weitere nützliche Aufnahmeinformationen. Informationen zur Speicherkarte ................127 Geeignete Speicherkarten ................ 127 So formatieren Sie die Karte ..............127 Akku und Ladegerät ....................128 Das Ladegerät im Ausland benutzen ................ 128 Wechselobjektive.......................
Seite 33 Kurzanleitung Aufnahme Aufnahme von Bildern mit Stellen Sie die Programmwählscheibe auf A und automatischen S. 10 beginnen Sie mit dem Aufnehmen von Fotos. Einstellungen Verwenden Sie den Schärfespeicher. S. 50 Wählen Sie das AF-Feld, und nehmen Sie das Bild auf. S.
Seite 34 Nehmen Sie ein Bild auf, und prüfen Sie dabei das S. 23 Histogramm. Nehmen Sie ein Bild auf, und prüfen Sie dabei die Anzeigen Aufnehmen von Bildern, S. 37-39, für Verschlusszeit und Blendenwert. Wenn einer der beiden ohne dass weiße Motive S.
Seite 35 Stellen Sie [RAUSCHMIND.] auf [AUTO] oder [EIN]. S. 104 Bilder ohne Bildrauschen Um Bilder in einer dunklen Umgebung aufzunehmen, aufnehmen S. 105 stellen Sie die [RAUSCHUNT.] auf [STARK]. Sie können die LCD-Monitor-Helligkeit anpassen. S. 90 Setzen Sie bei der Motivansicht die Funktion [LV- ERWEIT.] auf [EIN], um das Motiv besser sichtbar zu S.
Seite 36: Wiedergabe
Wiedergabe Stellen Sie [AUFN. ANSICHT] ein. Sie können die Das Bild nach der Anzahl der Sekunden einstellen, die das Bild angezeigt S. 91 Aufnahme anzeigen werden soll. Stellen Sie [AUFN. ANSICHT] auf [AUTO q]. Nach Das Bild nach der Aufnahme anzeigen und der Aufnahme des Bildes wechselt die Kamera wieder S.
Seite 37: Belichtung
Belichtung Programmautomatik Die Kamera bestimmt automatisch Blendenöffnung und Verschlusszeit, um die korrekte Belichtung für das Motiv zu erzielen. Stellen Sie die Programmwählscheibe auf P. • Die Verschlusszeit und Blende werden angezeigt. Aufnahmemodus LCD-Monitor AF-Bestätigung 250 F5.6 F5.6 Verschlusszeit Blendenöffnung Programm-Shift-Funktion (%) Durch Drehen des Haupteinstellrads (oder Sub- Programm-Shift-Funktion Einstellrad) im P-Modus, können Sie die Kombination...
Seite 38: Belichtungsautomatik Mit Blendenvorwahl
Belichtungsautomatik mit Blendenvorwahl In diesem Modus stellen Sie die Blendenöffnung ein und die Kamera wählt automatisch die geeignete Verschlusszeit. Wenn Sie eine größere Blendenöffnung (kleine Blendenzahl F) wählen, verringert sich die Schärfentiefe (der scharf abgebildete Entfernungsbereich), so dass Sie z. B. das bildwichtige Motiv vor einem unscharfen Hintergrund abbilden können. Wenn Sie hingegen eine kleinere Blendenöffnung (hoher Blendenwert) wählen, erhöht sich die Schärfentiefe.
Seite 39: Belichtungsautomatik Mit Zeitvorwahl
Belichtungsautomatik mit Zeitvorwahl In diesem Modus stellen Sie die Verschlusszeit ein und die Kamera wählt automatisch die geeignete Blendenöffnung. Nehmen Sie die Verschlusszeiteinstellung je nach gewünschtem Resultat vor. Kurze Verschlusszeiten erlauben die Aufnahme sich schnell bewegender Motive ohne Unschärfen, während längere Verschlusszeiten in der Aufnahme eine Bewegungsunschärfe erzeugen, die den Eindruck von Geschwindigkeit und Bewegung vermittelt.
Seite 40: Manueller Modus
Manueller Modus Sie können die Blende und die Verschlusszeit manuell einstellen. Mithilfe der Belichtungspegelanzeige können Sie überprüfen, wie weit sich die Einstellung von der passenden Belichtung unterscheidet. In diesem Modus haben Sie die Möglichkeit, die Belichtung wie gewünscht, nach kreativen Gesichtspunkten etc., zu beeinflussen. Setzen Sie die Programmwählscheibe auf M und stellen Sie den Wert dann mit dem Einstellrad ein.
Seite 41: Manuelle Langzeitbelichtung (Bulb)
Manuelle Langzeitbelichtung (Bulb) In diesem Belichtungsmodus bleibt der Verschluss so lange geöffnet, wie Sie den Auslöser gedrückt halten. Setzen Sie im manuellen Belichtungsmodus M die Verschlusszeit auf [BULB]. • [BULB] wird angezeigt. TIPPS Wenn Sie die Langzeitbelichtung (Bulb) nach einer bestimmten Zeit automatisch beenden möchten: j Sie können die maximale Zeit für die manuelle Langzeitbelichtung (Bulb) einstellen.
Seite 42: Den Messmodus Wechseln
Den Messmodus wechseln Für die Belichtungsmessung sind 5 verschiedene Messverfahren verfügbar: Digitale ESP- Messung, mittengewichtete Integralmessung plus 3 verschiedene Spotmessungen. Wählen Sie den je nach Aufnahmesituation am besten geeigneten Messmodus. i j: [MESSUNG] Live-Kontrolle i INFO Monitor- k: [MESSUNG] Funktionsanzeige MENU [c] [V] Menü...
Seite 43: Belichtungskorrektur
Belichtungskorrektur Je nach Aufnahmesituation und Motivbeschaffenheit kann es sich empfehlen, den von der Kamera automatisch ermittelten Belichtungswert manuell zu korrigieren, um eine hellere oder dunklere Aufnahme zu erzielen. Insbesondere extrem helle Motive (z. B. sonnenbeschienene Schneelandschaft etc.) werden ohne Korrektur ggf. zu dunkel aufgenommen. Dies kann durch die Plus-Belichtungskorrektur vermieden werden.
Seite 44: Ae-Speicher
AE-Speicher Der gemessene Belichtungswert kann mit der AEL/AFL-Taste (AE-Speicher) gespeichert werden. Verwenden Sie den AE-Speicher, wenn Sie für die gewünschte Bildkomposition eine von der normalen Belichtung abweichende Belichtungseinstellung verwenden möchten. Im Normalfall speichert die Kamera bei halb gedrücktem Auslöser die Entfernung (AF: Autofokus) und Belichtung (AE: Automatische Belichtung).
Seite 45: Ae-Belichtungsreihe
AE-Belichtungsreihe Die Kamera nimmt mehrere Bilder in Folge auf, wobei für jede Aufnahme eine andere Belichtung gewählt wird. So haben Sie die Möglichkeit, beim Fotografieren unter schwierigen Lichtverhältnissen (Gegenlicht, Dämmerung etc.) unter den unterschiedlich belichteten Aufnahmen (mit verschiedenen Belichtungs- und Korrekturwerten) die bevorzugte Aufnahme auszuwählen.
Seite 46: Einstellen Der Iso-Empfindlichkeit
Einstellen der ISO-Empfindlichkeit Je höher der ISO-Wert, umso dunkler kann der Ort sein, an dem Sie aufnehmen können. Allerdings führt die Erhöhung des ISO-Werts zu vermehrtem Rauschen (erhöhter Körnigkeit) in den Bildern. ISO200, welche eine optimale Rausch- und Gradationsbalance ergibt, wird beim normalen Gebrauch empfohlen.
Seite 47: Iso-Belichtungsreihe
ISO-Belichtungsreihe Die Kamera nimmt automatisch Bilder mit unterschiedlicher ISO-Empfindlichkeit sowie fest eingestellter Verschlusszeit und Blendenzahl auf. Drei Bilder mit verschiedenen Belichtungen werden in der Reihenfolge der eingestellten ISO-Empfindlichkeit (optimale Belichtung bei der Einstellung auf [AUTO]), Belichtung in der Minus-Richtung (–) und Belichtung in der Plus- Richtung + gespeichert.
Seite 48 TIPPS Wenn das Bild während der Aufnahme verworfen werden soll: j Wenn Sie die D-Taste betätigen, wird das zuletzt aufgenommene Bild gelöscht. So nehmen Sie mehrere Aufnahmen auf und prüfen gleichzeitig die Bildkomposition: j Die zu überlagernden Bilder werden halbtransparent auf dem angezeigt, so dass Sie während der Aufnahme die Position der Bildüberlagerung prüfen können.
Seite 49: Scharfstellung Und Aufnahmefunktionen
Scharfstellung und Aufnahmefunktionen Auswahl des AF-Modus Diese Kamera verfügt über drei Scharfstellungsmodi: S-AF, C-AF und MF. Sie können Bilder aufnehmen, indem Sie den S-AF-Modus mit dem MF-Modus und den C- AF-Modus mit AF TRACKING kombinieren. Direkttaste i j: [AF-MODUS] Live-Kontrolle i INFO k: [AF-MODUS] Monitor- Funktionsanzeige...
Seite 50: C-Af-Modus (Kontinuierlicher Autofokus)
Komposition und Aufnehmen eines Bildes nach dem Sperren der Fokussierung (Fokussperre) Komponieren Sie das Bild mit gesperrtem Fokus und z. B.)Die Kamera stellt auf das drücken Sie den Auslöser zur Aufnahme. mittlere AF-Feld scharf. • Wenn die Fokusmarkierung blinkt, zeigt dies an, dass das Bild unscharf ist.
Seite 51: Kombinierte Verwendung Von S-Af-Modus Und Manueller Scharfstellung (S-Af+Mf)
Kombinierte Verwendung von S-AF-Modus und manueller Scharfstellung (S-AF+MF) Die mit dem Autofokus im S-AF-Modus ermittelte Schärfe kann nachträglich manuell, durch Drehen des Schärferings, korrigiert werden. • Den Auslöser halb hinunter drücken. Drehen Sie, nachdem der Autofokus eingestellt wurde, den Schärfering zur Feinanpassung. Hinweis •...
Seite 52: Af-Feld-Auswahl
AF-Feld-Auswahl Die Kamera verfügt über 11 AF-Felder für die Scharfstellung des Motivs mit dem Autofokus. Wählen Sie den optimalen AF-Feld-Modus für das Motiv und die Bildkomposition. Es gibt zwei AF-Feld-Modi: AF Messfeld Modus, bei dem der Autofokus mit allen AF-Feldern scharfstellt, und Einzel AF Messfeld Modus, bei dem der Autofokus den Bereich um ein gewähltes AF-Feld scharfstellt.
Seite 53: Speichern Eines Af-Feld-Modus
Wahl von AF-Feld-Modus und -Position Wählen Sie den AF-Feld-Modus oder das AF-Feld, das Sie im Einzel AF Messfeld Modus benutzen möchten. Die Verwendung des [AF FELDS] wählt M, um die Auswahl des AF-Feld-Modus und Position zu aktivieren. Verwenden Sie das Haupteinstellrad und das untere Einstellrad oder die Pfeiltasten aus, um das AF-Feld zu wählen.
Seite 54: Betrieb Mit Vergrößerter Darstellung
Betrieb mit vergrößerter Darstellung Sie können Motive vergrößern und anzeigen. Eine Vergrößerung des Bildes erleichtert die Überprüfung der Schärfe und die Einstellung des Bildes mit MF. i-Taste 250 F5.6 F5.6 Drücken Sie mehrmals die INFO-Taste, um die Zoomanzeige einzublenden. g„Umschalten der Informationsanzeige“ (S. 23) •...
Seite 55: Verwenden Der Gesichtserkennungsfunktion
Verwenden der Gesichtserkennungsfunktion Wenn Sie [g GESICHT ERK] auf [EIN] stellen, erkennt die Kamera Gesichter im Rahmen und stellt Fokus und Messwerte automatisch ein. < (Die Anzeige ändert sich bei jeder Betätigung der Taste.) Direkttaste i j: [g GESICHT ERK] Live-Kontrolle i INFO k [g GESICHT ERK] Monitor-...
Seite 56: Serienaufnahme
Serienaufnahme Einzelbildaufnahme o Beim Auslösen wird jeweils 1 Aufnahme erstellt (normaler Aufnahmemodus). Serienaufnahme j Solange der Auslöser vollständig gedrückt gehalten wird, nimmt die Kamera nacheinander 3 Bilder/Sek. auf (bei S-AF, MF). • Der Auslöser muss vollständig nach unten gedrückt und in dieser Stellung gehalten werden.
Seite 57: Selbstauslöser-Aufnahme
Selbstauslöser-Aufnahme Mit der Selbstauslöserfunktion können Sie den Aufnahmezeitpunkt verzögern. An dieser Kamera kann die Verzögerungszeit bis zur Auslösung auf 12 oder 2 Sekunden eingestellt werden. Zum Fotografieren mit dem Selbstauslöser sollte die Kamera auf ein Stativ montiert werden. Informationen zu dem Einstellverfahren finden Sie unter „Serienaufnahme“ (gS. 56). Drücken Sie den Auslöser vollständig hinunter.
Seite 58 • Wenn das Bildstabilisierungssymbol auf dem Monitor rot blinkt, ist die Bildstabilisierungsfunktion fehlgeschlagen. Wird der Aufnahmevorgang dennoch fortgesetzt, wird das Bild möglicherweise mangelhaft abgebildet. Wenden Sie sich an einen autorisierten Olympus-Kundendienst. • Bei Aufnahmen mit Verschlusszeiten von mehr als 2 Sekunden wird der Bildstabilisator nicht aktiviert.
Seite 59: Einstellen Des Bildformats
Einstellen des Bildformats Sie können das Seitenverhältnis (Verhältnis horizontal-vertikal) ändern, wenn Sie Bilder mit der Motivansicht aufnehmen. Je nach Wunsch können Sie das Seitenverhältnis auf [4:3] (Standard), [16:9], [3:2], oder [6:6] einstellen. JPEG-Bilder werden zugeschnitten und gemäß Bildseitenverhältnis gespeichert. i j: [BILDFORMAT] Live-Kontrolle i INFO k: [BILDFORMAT] Monitor-...
Seite 60: Panoramaaufnahme
Panoramaaufnahme Sie können ganz einfach Panoramaaufnahmen genießen. Mithilfe der OLYMPUS Master- Software (auf der beiliegenden CD-ROM) können Sie Bilder an den passenden Überschneidungsstellen zusammenfügen und so ein Panoramabild erstellen. Panoramaaufnahmen sind für bis zu 10 Einzelaufnahmen möglich. 250 F5.6 F5.6...
Seite 61: Blitz-Aufnahme
Blitz-Aufnahme Diese Kamera hat keinen eingebauten Blitz. Ein separat erhältlicher Blitz ist zur Blitzaufnahme erforderlich. Weitere Informationen finden Sie im Handbuch zum externen Blitz. Mit den optionalen Zusatzblitzgeräten verfügbare Blitzfunktionen Optionaler FL-50R FL-36R FL-20 FL-14 RF-11 TF-22 Zusatzblitz TTL-AUTO, AUTO, TTL-AUTO, Blitzsteuermodus MANUELL, FP TTL AUTO,...
Seite 62: Einstellung Des Blitzmodus
• Super FP-Blitzmodus Mit dem Blitzgerät FL-50R oder FL-36R ist der Super FP-Blitzmodus verfügbar. Sie können den Super FP-Blitz auch dann verwenden, wenn der normale Blitz nicht mit kurzer Verschlusszeit verwendet werden kann. So lässt sich z. B. bei einer Porträtaufnahme mit Aufhellblitz eine größere Blende wählen, um einen unscharfen Hintergrund zu erzielen.
Seite 63: Einstellen Der Blitzstärke
Aufhellblitz # In diesem Modus wird der Blitz unabhängig von der vorherrschenden Umgebungshelligkeit abgegeben. Dies empfiehlt sich, um z. B. Schattenwurf (durch Laub, Äste o. Ä.) auf dem Gesicht der aufzunehmenden Person zu verhindern, das Motiv im Gegenlicht aufzuhellen oder Farbabweichungen, die bei künstlicher Beleuchtung (insbesondere bei Neonröhrenlicht) entstehen, auszugleichen.
Seite 64: Blitz-Belichtungsreihe
Blitz-Belichtungsreihe Die Kamera erstellt eine Belichtungsreihe mit jeweils unterschiedlicher Blitzhelligkeit pro Aufnahme. Die Kamera nimmt 3 Bilder hintereinander mit den folgenden Lichtstärken auf: optimales Licht, Licht mit Anpassung in Richtung – und Licht mit Anpassung in die Richtung +. MENU [c] [V] [BELICHTUNGSREIHE] [FL BKT] Menü...
Seite 65: Aufnahmemodus, Weißabgleich Und Bildmodus
Aufnahmemodus, Weißabgleich und Bildmodus Wahl des Speichermodus Sie können vor der Aufnahme den Speichermodus für Ihre Bilder wählen. Empfohlen wird ein Speichermodus, der für den späteren Verwendungszweck Ihrer Aufnahmen (Ausdruck, Bildbearbeitung am PC, Webseiten-Gestaltung etc.) am besten geeignet ist. Speicherformate JPEG Wählen Sie für JPEG-Bilder eine Kombination aus Bildformat (Y, X, W) und Komprimierungsrate.
Seite 66: Wahl Des Speichermodus
Dies sind unbearbeitete Daten, bei denen Weißabgleich, Schärfe, Kontrast oder Farben nicht geändert wurden. Sie können diese Daten mit OLYMPUS Master auf Ihrem Computer anzeigen. Die RAW-Daten können nicht auf einer anderen Kamera oder unter Verwendung einer konventionellen Software angezeigt und auch nicht für die Druckvorauswahl selektiert werden.
Seite 67 i j: [K] Live-Kontrolle i INFO k: [K] Monitor- Funktionsanzeige NORM mall LIVE LIVE INFO INFO MENU [W] [K] Super Fine Menü 250 F5.6 F5.6 [STANDBILD] STANDBILD TIPPS STANDBILD Wenn Sie den Speichermodus schnell einstellen MOVIE möchten: j Durch die Zuweisung von [RAWK] zur <-Taste, können Sie zum Ändern des Speichermodus das entsprechende Haupteinstellrad drehen und die <-Taste drücken.
Seite 68: Wahl Des Weißabgleichs
Wahl des Weißabgleichs Die Farbreproduktion hängt von der vorliegenden Farbtemperatur ab. Wird zum Beispiel Tageslicht oder Glühlampenlicht von einer weißen Fläche reflektiert, zeigt die Aufnahme jeweils einen anderen Weißton. Demgegenüber kann bei einer Digitalkamera mittels digitaler Prozessorschaltkreise ein elektronischer Weißabgleich vorgenommen werden, um eine möglichst naturgetreue Farbwiedergabe zu erzielen.
Seite 69: Automatischen, Festen Oder Benutzerdefinierten Weißabgleich Einstellen
Automatischen, festen oder benutzerdefinierten Weißabgleich einstellen Sie können den für die vorherrschende Lichtquelle am besten geeigneten Farbtemperaturwert wählen. Direkttaste i j: [WB] Live-Kontrolle i INFO k: [WB] Monitor- Funktionsanzeige • Der benutzerdefinierte Weißabgleich wird durch Auswahl von [CWB] und Drehen des Einstellrads bei gedrückter MENU-Taste F-Taste durchgeführt.
Seite 70: So Verwenden Sie Den Sofort-Weißabgleich
Passen Sie den Weißabgleich in die A-Richtung an AUTO > (Gelb-Blau) Je nach den ursprünglichen Weißabgleichsbedingungen – 5 wird das Bild bei der Anpassung in Richtung + gelber und bei der Anpassung in Richtung – blauer. Passen Sie den Weißabgleich in die G-Richtung an WB VORSCHAU (Grün-Magenta) Je nach den ursprünglichen Weißabgleichsbedingungen...
Seite 71: Vorschau Der Weißabgleichskorrektur
Vorschau der Weißabgleichskorrektur Sie können Fotografieren, während Sie die Auswirkung von Weißabgleich auf einer 4-fach Multibildanzeige vergleichen. Drücken Sie mehrmals die INFO-Taste, um die Multi-Bild-Anzeige einzublenden. g„Umschalten der Informationsanzeige“ (S. 23) • Zum Umschalten des Weißabgleich- Vergleichsbildschirms während der Belichtungskorrektur-Vergleichsbildschirm erscheint, drücken Sie f.
Seite 72: Bildmodus
Bildmodus Sie können die Bildcharakteristik durch die Verwendung zahlreicher Effekte bestimmen. Zudem lassen sich in jedem Modus Einstellparameter wie Kontrast und Schärfe optimieren. Die Parametereinstellungen werden im jeweiligen Bildeffektmodus gespeichert. [hi-ENHANCE]: Erzielt beeindruckendere Bilder passend zum Szenenmodus. [iVIVID] : Für besonders lebendige Farben. [jNATURAL] : Für natürliche Farben.
Seite 73: Gradation
[BILDTÖNUNG]: Färbt das Schwarzweißbild ein. (MONOTON) [N: NEUTRAL] : Bearbeitetes Bild in Schwarzweiß. [S: SEPIA] : Betonung der Sepiaanteile [B: BLAU] : Betonung der Blauanteile [P: VIOLETT] : Betonung der Violettanteile [G: GRÜN] : Betonung der Grünanteile Gradation Zusätzlich zu der Gradationseinstellung [NORMAL] können Sie noch 3 weitere Gradationseinstellungen auswählen.
Seite 74: Filme Aufnehmen
Filme aufnehmen Filmaufnahme Sie können hoch auflösende Filme aufnehmen. Stereoton wird gleichzeitig dazu aufgenommen. Zusätzlich zu der automatischen Belichtung können Sie die Blende nach Wunsch einstellen und manuell sowohl die Blende als auch die Verschlusszeit einstellen sowie Kunstfiltereffekte einsetzen, um die Ausdruckskraft Ihrer Filme zu erhöhen. Stellen Sie die Programmwählscheibe auf n.
Seite 75: Änderung Der Einstellungen Bei Filmaufnahmen
Hinweis • Beim Aufnehmen eines Films können Sie die Einstellungen für Belichtungskorrektur, Blende oder Verschlusszeit nicht ändern. • Im Film-Modus sorgt der [BILDSTABI.] für elektronische Stabilisierung. Wenn Sie diese Funktion verwenden, wird das aufgenommene Bild ein wenig vergrößert. Ebenso wird [I.S.1] angewendet, unabhängig von den Einstellungen für [I.S.1], [I.S.2] und [I.S.3].
Seite 76: Wahl Des Speichermodus
Wahl des Speichermodus i j [K] Live-Kontrolle MENU [W] [K] [MOVIE] Menü Film-Aufnahmemodus Speichermodus Anwendung Die Anzahl der Pixel ist 1280 × 720. Sie können hoch auflösende Filme aufnehmen. Die Anzahl der Pixel ist 640 x 480. Aufnahme von Audio wenn ein Film aufgenommen wird Stellen Sie auf [EIN], um gleichzeitig Geräusche aufzunehmen, wenn die Aufnahme des Films beginnt.
Seite 77: Wiedergabefunktionen
Wiedergabefunktionen Einzelbildwiedergabe/Wiedergabe mit Ausschnittsvergrößerung Drücken Sie die q-Taste (Einzelbildwiedergabe). • Die zuletzt hergestellte Aufnahme wird angezeigt. • Der aufgenommene Sound, wenn ein Bild aufgenommen wird, wird gleichzeitig wiedergegeben. • Erfolgt innerhalb von mehr als 1 Minute kein Bedienschritt, schaltet sich der LCD-Monitor automatisch aus.
Seite 78: Index- Und Kalenderwiedergabe
Index- und Kalenderwiedergabe Diese Funktion erlaubt es Ihnen, mehrere Bilder gleichzeitig aufzunehmen. Dies ist vorteilhaft, wenn Sie sich schnell ein bestimmtes Bild zur Wiedergabe aussuchen möchten. Bei aktivierter Einzelbildwiedergabe wechselt bei jedem Betätigen des SUB-Einstellrads in Richtung G die Anzahl der gleichzeitig angezeigten Indexbilder zwischen 4, 9, 16, 25, 49 und 100.
Seite 79: Informationsanzeige
Informationsanzeige Sie können bildbezogenen Informationen zur Anzeige auf dem LCD-Monitor aufrufen. Hierzu gehören auch Luminanzdetails mit Histogramm und Markierung von Spitzlichtern. Bei jedem Drücken der INFO-Taste wird die Anzeige umgeschaltet. • Die Einstellung wird gespeichert und beim nächsten Aufruf der Informationsanzeige aufgerufen. INFO-Taste Nur Bild Vereinfachte Anzeige...
Seite 80: Diashow
Diashow Mittels dieser Funktion werden die auf der Karte gespeicherten Bilder automatisch nacheinander wiedergegeben. Die Bilder werden in einer Reihenfolge wiedergegeben, wobei mit dem angezeigten Bild begonnen wird. MENU [q] [m] • Drücken Sie während der Wiedergabe die i-Taste, um die Diashow auszuwählen.
Seite 81: Bilddrehung
Bilddrehung Sie können bei aktivierter Einzelbildwiedergabe Bilder drehen und im Hochformat auf dem LCD-Monitor darstellen. Dies empfiehlt sich für Aufnahmen, die im Hochformat aufgenommen werden sollen. Die Bilder werden auch dann automatisch mit korrekter Ausrichtung angezeigt, wenn die Kamera gedreht wird. MENU [q] [y] F-Taste •...
Seite 82: Film-Wiedergabe
Film-Wiedergabe Wählen Sie einen Film und betätigen Sie dann die i-Taste. Drücken Sie [FILM-WIEDERG.] und betätigen Sie dann die i-Taste. • Die Wiedergabe beginnt. MOVIE MENU-Taste FILM-WIEDERG. i-Taste ZURÜCK EINST. Operationen während der Film-Wiedergabe • Lautstärke: Drehen Sie das Haupteinstellrad, um die Lautstärke, die vom Lautsprecher der Kamera kommt, einzustellen.
Seite 83: Wiedergabe Auf Einem Fernsehgerät
Wiedergabe auf einem Fernsehgerät Zur Bildwiedergabe auf einem Fernsehbildschirm benötigen Sie das zur Kamera mitgelieferte AV-Kabel. Sie können hoch aufgelöste Bilder auf einem hoch auflösenden Fernseher wiedergeben, indem Sie die Kamera daran anschließen und dabei ein handelsübliches HDMI-Minikabel verwenden. Anschluss mit einem AV-Kabel •...
Seite 84 Anschluss mit einem HDMI-Minikabel • Achten Sie darauf, dass Sie die Kamera und den Fernseher ausstellen, bevor Sie sie mit dem Minikabel verbinden. Schließen Sie den HDMI- Anschluss an den HDMI Fernseher an. Minianschluss HDMI Minikabel (im Handel erhältlich) Verwenden Sie die Kamera, um das Videosignalformat, das zu dem angeschlossenen Fernsehers passt ([NTSC]/[PAL]) auszuwählen.
Seite 85: Bearbeiten Von Einzelbildern
Bearbeiten von Einzelbildern Gespeicherte Bilder können bearbeitet und hierauf als neue Bilder abgespeichert werden. Die verfügbaren Bearbeitungsfunktionen schwanken je nach Bildformat (Speichermodus). Im JPEG-Format gespeicherte Bilder können ohne Abänderung ausgedruckt werden. Ein im RAW-Format gespeichertes Bild kann nicht im Original ausgedruckt werden. Um ein im RAW-Format gespeichertes Bild auszudrucken, müssen Sie das RAW-Datenformat auf das JPEG-Format umwandeln.
Seite 86 MENU [q] [BEARB.] [BILDWAHL] Bestätigen Sie hier das Datenformat. • Die Auswahl ist auch während der Wiedergabe möglich, indem die i-Taste gedrückt wird. Wählen Sie mit hi ein Bild und drücken Sie anschließend die i-Taste. • Die Kamera erkennt das Bilddatenformat. •...
Seite 87: Bildüberlagerung
Bildüberlagerung Bis zu 3 mit der Kamera aufgenommene RAW-Bilder können überlagert und als ein separates Bild gespeichert werden. Das Bild wird mit dem bei der Speicherung eingestellten Aufnahmemodus gespeichert. MENU [q] [BEARB.] [ÜBERLAGERUNG] • Die Auswahl ist auch während der Wiedergabe möglich, indem die i-Taste gedrückt wird. Wählen Sie die Anzahl der zu überlagernden Bilder, und drücken Sie die i-Taste.
Seite 88: Bilder Löschen
Ausgewählte Bilder schützen In der Index-Anzeige können Sie mehrere Bilder auswählen und sie alle gleichzeitig schützen. In der Index-Anzeige wählen Sie die Bilder aus, die Sie schützen möchten, indem Sie k drücken, dann betätigen Sie die i-Taste. • Die gewählten Bilder werden durch v markiert. •...
Seite 89 Einzelbildlöschung Rufen Sie die Anzeige der zu löschenden Bilder auf und betätigen Sie die D-Taste. Verwenden Sie fg, um [JA] zu wählen. Drücken Sie anschließend die i-Taste. D-Taste Ausgewählte Bilder löschen In der Index-Anzeige können Sie mehrere Bilder auswählen und sie alle gleichzeitig löschen. Wählen Sie in der Index-Anzeige die Bilder aus, die sie löschen möchten und drücken Sie dann i.
Seite 90: Einstellfunktionen
Einstellfunktionen Einstellmenü Die grundlegenden Funktionen der Kamera können im Einstellmenü eingestellt werden. ’09.11.01 ’09.11.01 14:01 14:01 j±0 k±0 j±0 k±0 AUFN. ANSICHT 5SEC AUFN. ANSICHT 5SEC cMENÜ ANZEIGE cMENÜ ANZEIGE FIRMWARE FIRMWARE ZURÜCK EINST. ZURÜCK EINST. Verwenden Sie fg zur Auswahl Wählen Sie mit fg eine von [d], und drücken Sie dann i.
Seite 91: Aufn. Ansicht
AUFN. ANSICHT Sie können die soeben hergestellte Aufnahme auf dem LCD-Monitor anzeigen, während die Bilddaten auf die Karte geschrieben werden. Zudem können Sie die Dauer dieser Aufnahmeansicht wählen. Auf diese Weise können Sie eine Aufnahme sofort überprüfen. Wenn Sie den Auslöser beim Kontrollieren des Bildes zur Hälfte durchdrücken, können Sie den Aufnahmevorgang sofort fortsetzen.
Seite 92: Rückstellen Der Kameraeinstellungen
Rückstellen der Kameraeinstellungen Im Modus P, A, S, M oder n werden aktuelle Kameraeinstellungen (einschließlich vorgenommene Änderungen) beim Ausschalten beibehalten. Um die Kamera wieder auf die Grundeinstellungen ab Werk zurückzusetzen, stellen Sie [RESET] ein. Speichern von [EINST.1]/[EINST.2] Wenn Einstellungen nach einem Reset unter [EINST.1]/[EINST.2] vorgespeichert sind, kann die Kamera auf durch Ausführen von [EINST.1]/[EINST.2] zurückgesetzt werden.
Seite 93: Anpassen Der Kamera
Anpassen der Kamera Verwenden Sie das Benutzermenü zum Anpassen der Aufnahmefunktionen. Das Benutzermenü hat 9 Menüanzeiger (R bis Z), die nach den jeweiligen Funktionen, die Sie einstellen können, aufgeteilt sind. In der Grundeinstellung wird das Benutzermenü nicht angezeigt. Um die Funktionen anzupassen, stellen Sie [cMENÜ...
Seite 94: P Setup
P SETUP Wählt die Operationen der Einstellräder oder Pfeiltasten aus, wenn AF-Feld ausgewählt wurde. [AUS] Stoppt nachdem bis zum Ende des AF-Felds gegangen wurde. [KREIS] Nachdem das Ende des AF-Felds erreicht wurde, bewegt es sich zum AF-Feld am gegenüber liegenden Ende der gleichen Zeile oder Spalte. Wählt alle AF- Ziele aus, bevor zum AF-Feld am gegenüber liegenden Ende gegangen wird und [AF-FELD] wird auf B gestellt.
Seite 95: S Taste/Einst.rad
S TASTE/EINST.RAD EINSTELLFUNKTION Im P-, A-, S- oder M-Modus können Sie den EINSTELLRAD P Einstellrädern andere Funktionen zuweisen, als die Standardfunktionen. Sie können mit den Standardoptionen auch die Vorgänge an den Menüoperationen der Einstellräder umschalten. : [%]/[F]/[w] : [BLENDENW.]/[F]/[w] : [VERS. ZEIT]/[F]/[w] : [VERS.
Seite 96: Ael/Afl
AEL/AFL Sie können statt des Auslösers auch die AEL/AFL-Taste verwenden, um AF- oder Messvorgänge durchzuführen. Wählen Sie die Funktion der Taste so aus, dass sie zum auslösergesteuerten Vorgang passt. Wählen Sie im betreffenden Scharfstellungsmodus [mode1] bis [mode4] . (Im C-AF-Modus können Sie nur [mode4] wählen.) Funktion der Auslöserfunktion...
Seite 97: Funktion
; FUNKTION Sie können der <-Taste eine Funktion zuweisen. [Fn GESICHT ERK.] Stellen Sie mit der <-Taste die Funktion [g GESICHT ERK.] auf [EIN], und die idealen Einstellungen für Portraitaufnahmen werden aufgerufen. Durch erneutes Drücken dieser Taste wird diese Funktion auf [AUS] geschaltet. g„Verwenden der Gesichtserkennungsfunktion“...
Seite 98: Funktion
7 FUNKTION Sie können der 7-Taste andere Funktionen zuweisen. [AF-MODUS] g„Auswahl des AF-Modus“ (S. 49) [MESSUNG] g„Den Messmodus wechseln“ (S. 42) [BLITZMODUS] g„Blitz-Aufnahme“ (S. 61) [HINTERGRUNDBEL.] g„; FUNKTION“ (S. 97) [BILDSTABI.] g„Bildstabilisator“ (S. 57) MEIN MODUS EIN Mit dieser Funktion können Sie häufig verwendete Einstellungen unter „Mein Modus“ speichern.
Seite 99: Funktion
Sie können die Funktionen der AEL/AFL-Taste und <-Taste wechseln. Wenn Sie [EIN] wählen, wird die AEL/AFL-Taste wie die <-Taste funktionieren, und die <-Taste wird wie die AEL/AFL-Taste funktionieren. n FUNKTION Sie können die Funktion der Pfeiltasten einstellen. [AUS] Um Fehlfunktionen zu vermeiden, werden die den Pfeiltasten zugewiesenen Funktionen beim Drücken der Taste deaktiviert.
Seite 100: Videosignal
OLYMPUS Master-Software für Übertragungsfunktionen verwendet werden soll. [MTP] Ermöglicht die Übertragung der Bilder auf einen Computer, der Windows Vista/7 als Betriebssystem verwendet. Dadurch können Daten ohne die OLYMPUS Master- Software übertragen werden. [DRUCKEN] Die Einstellung ist bei Anschluss Ihrer Kamera an einen PictBridge-kompatiblen Drucker möglich.
Seite 101: Lv-Erweit
LV-ERWEIT. Während der Motivansichtsaufnahme können Sie den Monitor heller stellen, um das Motiv besser kontrollieren zu können. [AUS] Das Motiv wird auf dem Monitor mit der Helligkeit angezeigt, die entsprechend der gewählten Belichtung justiert wurde. Sie können das Motiv vor dem Auslösen im Monitor kontrollieren, um die optimale Aufnahme zu erstellen.
Seite 102: Film R
LCD-Monitoranzeige: Drücken Sie mehrmals die INFO-Taste, um die Nivellierungsanzeige einzublenden. g„Umschalten der Informationsanzeige“ (S. 23) TIPPS Um die Nievellierungsanzeige zu kalibrieren: j g„JUSTIERUNG“ (S. 108) Wird angezeigt, wenn die Hinweis Anzeigereichweite überschritten • Wenn die Kamera in einem großen Winkel nach wurde.
Seite 103: Iso-Stufen
ISO-STUFEN Sie können die EV-Stufe für die ISO-Empfindlichkeit auf [1/3EV] oder [1EV] einstellen. ISO-AUTO EINST. Sie können die obere Grenze und die Standard-ISO-Werte einstellen, wenn ISO auf [AUTO] eingestellt wird. [MAX LIMIT] Mit dieser Funktion legen Sie die obere Grenze des ISO-Werts, der sich automatisch ändert, fest.
Seite 104: W # Individ
W # INDIVID. gS. 62 BLITZMODUS Wählen Sie das Auslösemuster, den Zeitablauf und andere Parameter zur Verwendung des externen Blitzes. Die verfügbaren Blitzmodi sind je nach dem Belichtungsmodus verschieden. gS. 63 Stellen Sie die Blitzstärke innerhalb des Bereichs [+3] bis [-3] ein. #X-SYNCHRON Bei Verwendung des Blitzes kann die Verschlusszeit variiert werden.
Seite 105: Rauschunt
Hinweis • Während der Serienaufnahme wird [RAUSCHMIND.] automatisch auf [AUS] eingestellt. • Je nach Hintergrund- und/oder Motivbeschaffenheit kann die Rauschminderung ggf. ohne Wirkung bleiben. RAUSCHUNT. Sie können die Stärke der Rauschunterdrückung auswählen. Verwenden Sie [STANDARD] für den allgemeinen Gebrauch. [STARK] wird für Aufnahmen mit hoher Empfindlichkeit empfohlen.
Seite 106: K Einstellen
K EINSTELLEN Sie können 3 Bildformate und 4 Komprimierungsraten Speichern Sie 4 verschiedene kombinieren und 4 Kombinationen speichern. Wählen Kombinationen von Bildeinstellungen. Sie die gespeicherte Einstellung mit [K]. D EINSTELLEN g„Wahl des Speichermodus“ (S. 65) Stellen Sie die Anzahl der Pixel ein. BILDGRÖSSE Yarge ZURÜCK...
Seite 107: Dateiname
DATEINAME Jede Aufnahme wird mit einem spezifischen Dateinamen versehen und in einem Ordner gespeichert. Die Zuweisung der Dateinamen erfolgt wie nachfolgend beschrieben. [AUTO] Bei einem Kartenwechsel wird die Ordnernummer der vorhergehenden Karte beibehalten. Die Dateinummer wird ab der letzten Dateinummer der zuvor eingelegten Karte fortlaufend weiter gezählt.
Seite 108: Dpi Einstellung
dpi EINSTELLUNG Sie können die Auflösung für das Drucken von Bildern im Voraus einstellen. Der eingestellt Werte wird zusammen mit den Bildern auf der Karte gespeichert. [AUTO] Automatische Einstellung entsprechend des Bildformats. [ANPASSEN] Sie können die gewünschte Einstellung selbst vornehmen. Drücken Sie i, um den Einstellungsbildschirm anzuzeigen.
Seite 109: Ausdrucken
Ausdrucken Druckvorauswahl (DPOF) Druckvorauswahl Die Druckvorauswahl erlaubt es Ihnen, Druckdaten wie die Anzahl der Ausdrucke, das Datum, das zusammen mit dem Bild ausgedruckt wird, usw. zusammen mit dem Bild auf der Karte zu speichern. Wenn Sie eine Karte mit Druckvorauswahldaten versehen, können die Bilder wie folgt ausgedruckt werden: DPOF (Digital Print Order Format) Dient der Abspeicherung von Druckvorauswahldaten bei Digitalkameras.
Seite 110: Einzelbildvorauswahl
Einzelbildvorauswahl Folgen Sie der Benutzerführung, um die Druckvorauswahl für ein Bild vorzunehmen. MENU [q] [<] • Die Auswahl ist auch während der Wiedergabe möglich, indem die i-Taste gedrückt wird. BEARB. SCHUTZ AUFH Benutzerführung ZURÜCK EINST. Drücken Sie [<] und betätigen Sie dann die DRUCKVORAUSW.
Seite 111: Alle Bilder Vorauswählen
Alle Bilder vorauswählen Die Druckvorauswahl gilt für alle Bilder auf der Karte. Die Anzahl der Ausdrucke ist auf 1 festgesetzt. MENU [q] [<] Drücken Sie [U] und betätigen Sie dann die i-Taste. Wählen Sie das Format für Datum und Uhrzeit und drücken Sie anschließend die i-Taste.
Seite 112: Direktausdruck (Pictbridge)
Direktausdruck (PictBridge) Mithilfe dieser Funktion können Sie die Kamera mit dem USB-Kabel an einen PictBridge- kompatiblen Drucker anschließen und Ihre Bilder direkt ausdrucken. Informieren Sie sich zuvor im Benutzerhandbuch Ihres Druckers, ob dieser PictBridge-kompatibel ist. PictBridge PictBridge ist ein gemeinsamer Standard, den unterschiedliche Hersteller für Digitalkameras und/oder Drucker verwenden, damit Sie Ihre Digitalfotos direkt ausdrucken können.
Seite 113: Einfaches Drucken
Schalten Sie die Kamera ein. • Das Menü mit den USB-Anschlussoptionen öffnet sich. Verwenden Sie fg um [DRUCKEN] auszuwählen. • Der Wartehinweis [WARTEN] wird angezeigt, während SPEICHER die Kamera die Verbindung zum Drucker herstellt. Weiter bei „Erstellen von Ausdrucken mit verschiedenen Druckoptionen“...
Seite 114 Einstellen der Druckpapierdaten Diese Einstellung variiert in Abhängigkeit von der Druckerausführung. Falls ausschließlich die Druckereinstellung STANDARD verfügbar ist, kann die Einstellung nicht geändert werden. [GRÖSSE] Zur Einstellung der vom Drucker DR. PAPIER unterstützten Papiergröße. [RANDLOS] Zur Wahl des Ausdrucks mit oder GRÖSSE RANDLOS ohne Bildrahmen.
Seite 115 Einstellen der Druckdaten Sie können eingeben, ob Daten wie Datum, Zeit und Dateiname zusammen mit dem Bild ausgedruckt werden. Wenn der Druckmodus auf [ALLES DR.] and [EINSTELLUNGEN] ausgewählt wurde, wird der folgende Bildschirm angezeigt. [<×] Zur Eingabe der Anzahl der Ausdrucke. DRUCKINFO [DATUM] Zur Eingabe des Druckstatus für Datum...
Seite 116: Verwenden Der Olympus Master-Software
Verwenden der mitgelieferten OLYMPUS Master-Software Was ist OLYMPUS Master-Software? Die OLYMPUS Master-Software ist eine Verwaltungs- und Anwendungssoftware für Ihre digitalen Fotos. Wenn Sie die OLYMPUS Master-Software installiert haben, können Sie die folgenden Funktionen nutzen. Bilddatentransfer von der Kamera oder Bildretusche mittels Filter- und einem Wechseldatenträger auf den...
Seite 117: Anschließen Der Kamera An Einen Computer
“. Macintosh • Für Mac OS-Betriebssysteme ist iPhoto die standardmäßige Bildverwaltungssoftware. Beim ersten Anschließen Ihrer Olympus Digitalkamera wird iPhoto automatisch geöffnet. Schließen Sie iPhoto und öffnen Sie die OLYMPUS Master-Software. Hinweis • Wenn die Kamera an den Computer angeschlossen ist, funktioniert keine der Kamera-...
Seite 118: Starten Der Olympus Master-Software
Desktop. • Das Durchsuchen-Fenster wird angezeigt. • Wenn OLYMPUS Master nach der Installation zum ersten Mal gestartet wird, wird das Fenster für die Installation und die Registrierung von OLYMPUS Master vor dem Durchsuchen-Fenster angezeigt. Befolgen Sie die Anweisungen auf dem Bildschirm.
Seite 119: Trennen Der Kamera Vom Computer
Trennen der Kamera vom Computer Achten Sie darauf, dass die Schreibanzeige aufgehört hat zu blinken. Schreibanzeige Warten Sie, bis Sie das USB-Kabel abziehen können. Windows 1) Klicken Sie in der Taskleiste auf das Symbol „Auswerfen“. 2) Klicken Sie auf die Pop-up-Meldung. 3) Klicken Sie im Fenster „Hardware entfernen“...
Seite 120: Einzelbilder Wiedergeben
Ihre Kamera unterstützt das USB Massenspeicherprotokoll. Sie können Bilder auf einen Computer übertragen, indem Sie die Kamera über das beiliegende USB-Kabel mit dem Computer verbinden. Dies kann auch ohne Verwendung von OLYMPUS Master erfolgen. Die folgenden Betriebssysteme sind für den USB-Anschluss ausgelegt:...
Seite 121: Tipps Zum Fotografieren Und Der Wartung
Tipps zum Fotografieren und der Wartung Tipps zum Fotografieren und der Wartung Die Kamera schaltet sich nicht ein, obwohl ein Akku eingesetzt ist Der Akku ist nicht vollständig aufgeladen • Laden Sie ihn mit dem Akkuladegerät auf. Der Akku funktioniert vorübergehend nicht, weil die Umgebungstemperatur zu niedrig ist •...
Seite 122 Für den Autofokus problematische Motive Eine Scharfstellung mit dem Autofokus kann in den folgenden Situationen schwierig sein: Die AF-Bestätigung blinkt. Diese Motive werden nicht scharfgestellt. Motiv mit zu geringem Extrem helle Bildmitte Motive ohne senkrechte Kontrast Linien Die AF-Bestätigung leuchtet, aber das Motiv wird nicht scharfgestellt.
Seite 123: Fehlercodes
Fehlercodes LCD-Monitoranzeige Mögliche Ursache Abhilfemaßnahme Keine oder eine nicht Eine Karte bzw. eine andere Karte identifizierbare Karte eingelegt. einlegen. KEINE KARTE Es liegt ein Kartenfehler vor. Die Karte nochmals einsetzen. Falls hierdurch keine Abhilfe geschaffen wird, muss die Karte formatiert werden.
Seite 124 LCD-Monitoranzeige Mögliche Ursache Abhilfemaßnahme Die interne Temperatur der Schalten Sie die Kamera aus, und Kamera hat sich z.B. durch warten Sie, bis sich deren kontinuierliche Verwendung Innentemperatur abgekühlt hat. erhöht. Warten Sie einen Moment, bis sich die Kamera automatisch ausschaltet. Sie sollten die Kamera erst wieder Die int.
Seite 125: Wartung Der Kamera
Wartung der Kamera Reinigung und Pflege der Kamera Reinigen der Kamera Vor der Reinigung der Kamera schalten Sie die Kamera aus und entnehmen den Akku. Gehäuse: • Vorsichtig mit einem weichen fusselfreien Tuch abwischen. Zum Entfernen von starken Verunreinigungen verwenden Sie ein mit Seifenwasser befeuchtetes und gut ausgewrungenes Tuch.
Seite 126: Pixelkorrektur K Überprüfen Der Bildverarbeitungsfunktionen
Pixelkorrektur k Überprüfen der Bildverarbeitungsfunktionen Im Pixelkorrekturmodus überprüft die Kamera den Bildwandler und zugehörige Schaltkreise. Nach dem Gebrauch des LCD-Monitors und/oder der Serienaufnahmefunktion sollten Sie mindestens eine Minute warten, bevor Sie den Pixelkorrekturmodus aktivieren, um eine einwandfreie Arbeitsweise zu gewährleisten. MENU [c] [Z] [PIXEL KORR.] Drücken Sie i und drücken Sie dann die i-Taste.
Seite 127: Information
In diesem Handbuch verweist der Begriff „Karte“ auf das Speichermedium. Die einzigen Karten, die in dieser Kamera verwendet werden können, sind SD-Speicherkarten und SDHC- Speicherkarten (die separat verkauft werden), die dem SD-Standard entsprechen. Weitere Informationen entnehmen Sie der Website von Olympus. SD-Karte Schreibschutzschalter Die SD-Karte hat einen Schreibschutzschalter. Wenn Sie den Schreibschutzschalter auf die „LOCK“...
Seite 128: Akku Und Ladegerät
Akku und Ladegerät Verwenden Sie ausschließlich den Lithiumionenakku von Olympus (BLS-1). Andere Akkus dürfen nicht verwendet werden. Die Leistungsaufnahme der Kamera hängt weitgehend von der Nutzung und anderen Umständen ab. Da die folgenden Vorgänge auch ohne Durchführung einer Aufnahme Leistung benötigen, entlädt sich der Akku entsprechend schneller, je häufiger Sie sie durchführen:...
Seite 129: Wechselobjektive
Wechselobjektive Wählen Sie das gewünschte Objektiv. Verwenden Sie ein spezielles Objektiv (Micro-Four-Thirds). Um das „Four-Thirds-System- Objektiv“ zu verwenden, ist ein Adapter (wird separat verkauft) erforderlich. Ein Adapter, der den Gebrauch eines OM-Systemobjektivs ermöglicht, steht auch zur Verfügung (wird separat verkauft). M.
Seite 130: Systemüberblick
FL-50R FL-36R FL-20 SDHC-Speicherkarte Elektronen- Elektronen- Elektronen- Elektronen- blitzgerät blitzgerät blitzgerät blitzgerät Software OLYMPUS Master FLBA-1 FLST-1 FLRA-1 Software zur Verwaltung von Digitalfotos Diffusor-Adapter Blitzfuß Four Thirds und Micro Four Thirds sind Marken oder registrierte Marken der OLYMPUS IMAGING CORP.
Seite 131 Sucher Objektiv M.ZUIKO DIGITAL M.ZUIKO DIGITAL M.ZUIKO DIGITAL VF-1 VF-2 ED 14 -42 mm 1:3.5 - 5.6 ED 14 -42 mm 1:3.5 - 5.6 17 mm 1:2.8 Optischer Sucher Elektronischer Sucher Objektive für MMF-1 Four Thirds-System Four Thirds-Adapter Adapter für externes Mikrofon Objektive für MF-2...
Seite 132: Technische Daten Des M. Zuiko Digital-Objektivs
Technische Daten des M. ZUIKO DIGITAL-Objektivs Bezeichnung der Teile 1 Filtergewinde 2 Zoomring 3 Schärfering 4 Ausrichtmarkierung 5 Elektrische Kontakte 6 Vorderer Objektivdeckel 7 Hinterer Objektivdeckel Objektiv- und Kamerakombinationen Objektiv Kamera Anbauteile Messung Micro-Four-Thirds- Objektiv Micro-Four-Thirds- „Four-Thirds“-Objektiv Systemkamera Mit Adapter möglich OM-Systemobjektive Nein...
Seite 133 Technische Daten Funktionen 14-42 mm 17 mm Bajonett Micro-Four-Thirds Brennweite 14-42 mm 17 mm Lichtstärke f3,5 - 5,6 f2,8 Bildwinkel 75,4 -28,9 64,9 8 Gruppen, 9 Objektive 4 Gruppen, 6 Objektive Optische Konstruktion mehrfach beschichtet Blendenskala f3,5 - 22 f2,8 - 22 Entfernung 0.25 m - ) 0.2 m - )
Seite 134: Gebrauch Des Optischen Suchers (Wird Separat Verkauft)
Gebrauch des optischen Suchers (wird separat verkauft) Wenn Sie den elektronischen Sucher verwenden (separat verkauft: VF-2), können Sie den Aufnahmebildschirm im Sucher ansehen. Dies ist praktisch, wenn Sie an einem hellen Ort sind, so wie zum Beispiel bei direktem Sonnenlicht, wo es schwierig ist, den Monitor zu sehen, oder wenn Sie die Kamera in einem sehr niedrigen Winkel verwenden.
Seite 135: Diagrammkurve (P-Modus)
Diagrammkurve (P-Modus) Im Programmautomatik-Modus P steuert die Kamera die Belichtung entsprechend einer programmierten Kombination von Blendenöffnung und Verschlusszeit wie nachfolgend dargestellt. Die Diagrammkurve variiert abhängig vom verwendeten Objektiv. Wenn Sie (14- 42 mm F3,5 - 5,6) Zoom-Objektive verwenden (Brennweite: 14 mm) Programm-Shift- Funktion Verschlusszeit...
Seite 136: Warnanzeigen Für Die Belichtung
Warnanzeigen für die Belichtung Wenn die optimale Belichtung nicht erreicht werden kann, wenn der Auslöser halb heruntergedrückt wird, blinkt die Anzeige am LCD-Monitor. Aufnahme- Warnanzeigen- Status Maßnahme modus Beispiel (blinkt) Das Motiv ist zu dunkel. • Erhöhen Sie die ISO- Empfindlichkeit.
Seite 137: Blitzmodi, Die Entsprechend Dem Aufnahmemodus Eingestellt Werden
Blitzmodi, die entsprechend dem Aufnahmemodus eingestellt werden Super Aufnahme- Blitz- Blitz- Faktoren für Limit für Monitor- modus modus zeitpunkt Blitzabgabe Verschlusszeit Funktionsanzeige Automatische AUTO Blitzabgabe Blitzabgabe Automatische automatisch bei Blitzabgabe Unterbelichtung/ Auf ersten 1/30 Sek. - (Rote-Augen- Gegenlicht Verschlussvorhang 1/180 Sek. Effekt- Reduzierung) Immer...
Seite 138: Weißabgleich-Farbtemperatur
Weißabgleich-Farbtemperatur Es gilt: je höher die Farbtemperatur, desto mehr Blau und weniger Rot - und umgekehrt: je niedriger die Farbtemperatur, desto mehr Rot und weniger Blau. Das Farbenspektrum ist je nach vorherrschender Lichtquelle unterschiedlich und bestimmt den vorherrschenden Farbton. Dieser wird anhand einer aus der Physik übernommenen Skala als Farbtemperatur in Grad Kelvin (K) beschrieben.
Seite 139: Speichermodus Und Dateigröße/Anzahl Der Speicherbaren Einzelbilder
Sie Aufnahmen hinzufügen oder löschen. • Die tatsächliche Dateigröße schwankt je nach Bildinformation. • Es können nicht mehr als 9999 gespeicherte Bilder angezeigt werden. • Einzelheiten zur verfügbaren Aufnahmezeit für Filme, finden Sie auf der Olympus- Homepage.
Seite 140: Funktionen, Die Mit „Mein Modus" Und „Benutzereinstellung" Gespeichert Werden Können
Funktionen, die mit „Mein Modus“ und „Benutzereinstellung“ gespeichert werden können „Mein Speicherung „Mein Speicherung Funktion Modus“- der Benutzer- Funktion Modus“- der Benutzer- Speicherung einstellung Speicherung einstellung RUHE MODUS BILDSTABI. USB MODUS LV-ERWEIT. Blitzmodus g GESICHT ERK. BILDMODUS INFO EINSTELLUNG GRADATION EV-STUFEN STANDBILD MESSUNG...
Seite 141: Menüverzeichnis Überprüfen
Menüverzeichnis überprüfen Aufnahmemenü Menü- Siehe Funktion Einstelloptionen anzeiger Seite S. 89 KARTE EINR. ALLES LÖSCHEN/KARTE FORMAT. S. 127 RESET ÜBERNEHMEN/ EINST.1 BENUTZER RESET RÜCKSETZEN S. 92 ÜBERNEHMEN/ EINST.2 RÜCKSETZEN hi-ENHANCE/iVIVID/jNATURAL /ZMUTED/ BILDMODUS S. 72 cPORTRAIT/MMONOTON/ CANPASSEN GRADATION AUTO/NORMAL /HIGH KEY/LOW KEY S.
Seite 142 Wiedergabemenü Menü- Siehe Funktion Einstelloptionen anzeiger Seite STARTEN MELANCHOLY*/NOSTALGIC/ LOVE/JOY/COOL/AUS S. 80 ALLES*/STANDBILD/MOVIE BILD INTERVALL 2 SEK - 10 SEK (3 SEK*) FILM INTERVALL GESAMT/KURZ* AUS/EIN S. 81 RAW DATA EDIT S. 85 GEGENL.KOR/ROTE AUGEN/P/ JPEG SEITENVERHÄLTNIS/ BILDWAHL S. 85 BEARB.
Seite 143 Siehe Menüanzeiger Funktion Einstelloptionen Seite TASTE/EINST.RAD S. 95 %*/F/w BLENDENW.*/F/w VERS. ZEIT*/F/w Haupteinstellrad: VERS. ZEIT*/ EINSTELLFUNKTION S. 95 BLENDENW. Sub-Einstellrad: VERS. ZEIT/BLENDENW.* Haupteinstellrad: F/G* MENU Sub-Einstellrad: F*/G BELICHTUNG EINSTELLRAD1*/EINSTELLRAD2 EINSTELLRICHTUNG S. 95 MENÜ EINSTELLRAD1*/EINSTELLRAD2 mode1*/mode2/mode3 S-AF* AEL/AFL mode1/mode2*/mode3/mode4 S. 96 C-AF mode1*/mode2/mode3 AEL/AFL MEMO...
Seite 144 Siehe Menüanzeiger Funktion Einstelloptionen Seite BELICHT/ e /ISO S. 102 EV-STUFEN 1/3EV*/1/2EV/1EV S. 102 MESSUNG S. 42 AUTO*/J/5/5HI/5SH AEL MESSUNG S. 102 AUTO*/100 - 6400 S. 46 ISO-STUFEN 1/3EV*/1EV S. 103 MAX LIMIT 200 - 6400 (1600*) ISO-AUTO EINST. S. 103 STANDARD 200 - 6400 (200*) ISO-AUTO P/A/S...
Seite 145 Siehe Menüanzeiger Funktion Einstelloptionen Seite K/COLOR/WB S. 104 RAUSCHMIND. AUS/EIN/AUTO S. 104 RAUSCHUNT. AUS/WENIGER/STANDARD /STARK S. 105 AUTO* A -7 - +7, G -7 -+7 5 5.300K A -7 - +7, G -7 -+7 2 7.500K A -7 - +7, G -7 -+7 3 6.000K A -7 - +7, G -7 -+7 1 3.000K...
Seite 146: Technische Daten
Technische Daten Technische Daten Kamera Produktausführung Produkttyp : Digitalkamera mit Wechselobjektivsystem Objektiv : M. Zuiko Digital, „Mico-Four-Thirds“-Systemobjektiv Objektivbajonett : „Micro-Four-Thirds“ Entspricht der Brennweite bei einer 35 mm Kamera : Etwa doppelte Objektivbrennweite Bildwandlereinrichtung : 4/3-Zoll Live-MOS-Sensor Gesamtanzahl Pixel : ca. 13.060.000 Anzahl effektiver Pixel : ca.
Seite 147 Bilddatenspeicherung Speicher : SD-Speicherkarte SDHC-Speicherkarte Speichermodi : Digital-Aufzeichnung, JPEG (in Übereinstimmung mit der Design rule for Camera File system (DCF)), RAW-Daten Unterstützte Standards : Exif 2.2, Digital Print Order Format (DPOF), PRINT Image Matching III, PictBridge Töne mit Standbildern : Wave Format Film : AVI Motion JPEG Audio...
Seite 148: Technische Daten Akku/Ladegerät
Technische Daten Akku/Ladegerät BLS-1-Lithiumionenakku ART.-NR. : PS-BLS1 : wiederaufladbarer Lithiumionenakku Spannung : DC 7,2V Kapazität : 1150mAh Anzahl Lade-/ Entladevorgänge : ca. 500 Mal (abhängig von den Nutzungsbedingungen) Umgebungstemperatur : 0 C - 40 C (Ladevorgang) -10 C - 60 C (Betrieb) -20 C - 35 C (Lagerung) Abmessungen : ca.
Seite 149: Sicherheitshinweise
Tuch verwenden. Niemals Lösungsmittel, sich verflüchtigende oder organische Reinigungsmittel verwenden. Zubehör— Ausschließlich von Olympus empfohlenes Zubehör verwenden. Andernfalls kann dieses Produkt schwer beschädigt und eine Verletzungsgefahr nicht ausgeschlossen werden. Nässe und Feuchtigkeit — Die Sicherheitshinweise zu spritzwasserfesten Produkten finden Sie im entsprechenden Abschnitt des Referenzhandbuchs.
Seite 150: Sicherheitshinweise Bei Der Produkthandhabung
Überhitzen, Entzünden oder Platzen des Akkus und/oder Stromschläge und Verletzungen zu vermeiden. GEFAHR • Diese Kamera arbeitet mit einem von Olympus spezifizierten Lithium-Ionen-Akku. Laden Sie den Akku mit dem spezifizierten Ladegerät auf. Verwenden Sie keine anderen Ladegeräte. • Erhitzen Sie Akkus nicht, und werfen Sie sie nicht ins Feuer.
Seite 151: Vermeidung Von Schädlichen Umwelteinwirkungen
• Wenn die Kamera für längere Zeit gelagert werden soll, nehmen Sie unbedingt erst den Akku heraus. • Diese Kamera arbeitet mit einem von Olympus spezifizierten Lithium-Ionen-Akku. Verwenden Sie keinen anderen Akkutyp. Um einen sicheren und problemlosen Betrieb zu gewährleisten, lesen Sie vor der Verwendung des Akkus die jeweils zugehörige Bedienungsanleitung sorgfältig durch.
Seite 152: Haftungsausschluss
Temperaturbereichs. Rechtshinweise • Olympus leistet keine Gewähr für erwarteten Nutzen durch den sachgemäßen Gebrauch dieses Geräts und haftet nicht für Schäden jeglicher Art, die aus dem sachgemäßen Gebrauch dieses Geräts herrühren, oder für Forderungen Dritter, die aus dem unsachgemäßen Gebrauch dieses Geräts herrühren.
Seite 153: Sicherheitshinweise Zum Gebrauch Des Akkus Und Ladegeräts
Akkuflüssigkeit, Überhitzung, Funkenbildung zu Schäden am Akku, sonstigen Schäden und Verletzungen kommen, und es besteht Feuergefahr. Olympus haftet nicht für Unfälle und Schäden, welche auf die Verwendung von Akkus und/oder Ladegeräten einer anderen Ausführung als Original-Olympus-Zubehör zurückzuführen sind.
Seite 154: Garantiebedingungen
Garantie kann der Kunde das Produkt bei jeder Kundendienstelle von Olympus einreichen. Bitte beachten Sie, dass autorisierte Olympus Kundendienststellen nicht in allen Ländern vorzufinden sind. 2. Der Kunde hat das Produkt auf eigenes Risiko und auf eigene Kosten zum Olympus- Händler oder zum Olympus-Kundendienst zu transportieren. Garantiebedingungen 1.
Seite 155 Warenzeichen • IBM ist ein eingetragenes Warenzeichen der International Business Machines Corporation. • Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation. • Macintosh ist ein Warenzeichen der Apple Inc. • Das SDHC-Logo ist ein Warenzeichen. • Die „Shadow Adjustment Technology“-Funktion (Gegenlichtkorrektur) enthält von Apical Limited patentierte Technologie.
Seite 156: Stichwortverzeichnis
Stichwortverzeichnis Symbols AUSL. PRIO. S ..........99 Automatische Blitzabgabe ......62 A ............99 Automatische Scharfstellung .......122 w+F ............104 Automatischer Weißabgleich ......68 8 (Signalton) ..........100 W (Sprachwahl) ........90 f BATTERIELEVEL ........ 108 B (Einfach) .............65 K EINSTELLEN ........106 Belichtungsautomatik mit P HOME ............
Seite 157 o (Bildstabilisator) ........57 Effektfiltermodus ART ........11 Einfache Aufnahmemodi ....... 10 JPEG BEARB..........85 Einfaches Drucken ........113 JUSTIERUNG ..........108 EINSTELLFUNKTION ........95 EINSTELLRICHTUNG ........95 Kalenderwiedergabe ........78 Einstellung der Monitorhelligkeit s ..... 90 Karte ............127 Einzel AF Messfeld Modus M .....
Seite 158 ............105 Staubschutzfunktion ........6, 125 Obj. Rücks............. 94 SUCHER EINSTELLUNG ......102 Objektiv ........... 5, 129 Super FP-Blitzmodus ........62 OLYMPUS Master ........116 Systemüberblick ..........130 PAL ............. 100 TESTBILD .............97 PANORAMA s ........11, 60 Trageriemen ............2 PictBridge ............ 112 PIXEL KORR.
Seite 159 Memo...
Seite 160 Memo...
Seite 161 Memo...
Seite 162 Memo...
Seite 163 Memo...

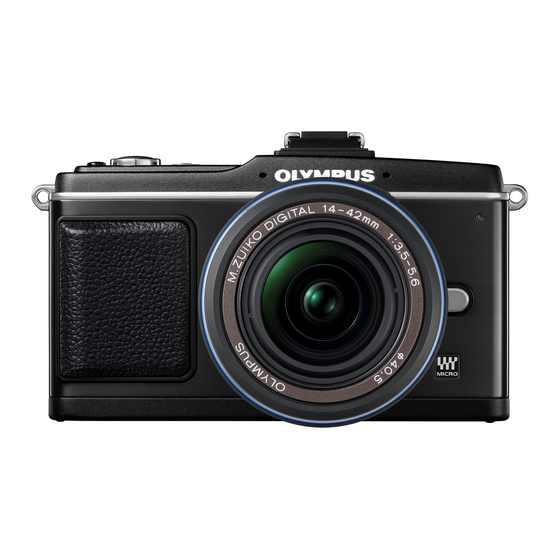

Olympus E-P2 Bedienungsanleitung

1 Belichtung

2 Scharfstellung und Aufnahmefunktionen

3 Aufnahmemodus, Weißabgleich und Bildmodus

4 Filme Aufnehmen

5 Wiedergabefunktionen

6 Einstellfunktionen

7 Anpassen der Kamera

8 Ausdrucken

9 Verwenden der OLYMPUS Master-Software

10 Tipps zum Fotografieren und der Wartung

11 Information

Quicklinks

Verwandte Anleitungen für Olympus E-P2

Inhaltszusammenfassung für Olympus E-P2

Inhaltsverzeichnis
