Seite 1 Bredowstrasse 20, 22113, Hamburg Tel.: (040) 23773 4121 Wir bedanken uns für den Kauf einer Olympus Digitalkamera. Bitte lesen Sie diese Anleitung vor Gebrauch Ihrer neuen Kamera sorgfältig durch, um eine einwandfreie Handhabung und lange Nutzungsdauer zu gewährleisten. Bewahren Sie diese Anleitung bitte an einem sicheren Ort auf.
Seite 2: Namen Und Funktionen Der Teile
Kamera Integrierter Blitz gS. 77 Programmwählscheibe gS. 4 Sensor für Blitzschuh gS. 79 Farbtemperatur gS. 106 #-Taste (Blitz) gS. 77 SSWF-Anzeige gS. 14, 124 Einstellrad (j) gS. 19, 34 </Y/j-Taste (Fernauslöser/ Selbstauslöser/Serienaufnahme) Auslöser gS. 61-62, 99 gS. 16, 36, 60 COPY/<-Taste (Kopieren/ Trageriemenöse Drucken) gS.
Seite 3 q-Taste (Wieder- AEL/AFL-Taste gabemodus) gS. 36, 50, 97 0-Taste (Schreibschutz) gS. 18, 82 gS. 91 Dioptrienregler gS. 14 Sucherokular gS. 62 Sucher gS. 6 INFO-Taste (Informationsanzeige) gS. 21, 40, 85 MENU-Taste ON/OFF-Schalter gS. 22 gS. 14 LCD-Monitor <-Taste gS. 97 gS.
Seite 4: Programmwählscheibe
Programmwählscheibe Mit der Programmwählscheibe können Sie die Kameraeinstellungen ganz einfach an das Motiv anpassen. Erweiterte Aufnahmemodi • Um bei Ihren Aufnahmen verstärkt kreative Akzente zu setzen, können Sie Blende und Verschlusszeit verändern. • Einstellungen, die Sie in den erweiterten Aufnahmemodi vornehmen, bleiben auch nach dem Abschalten der Kamera erhalten.
Seite 5: Arten Von Effektfiltern
Festlegen des Effektfilters/Motivs 1 Stellen Sie die Programmwählscheibe auf g. • Das Effektfiltermenü wird angezeigt. Drücken Sie i, um das Motivprogrammmenü anzuzeigen. POP ART KINDER EINST. EINST. 2 Verwenden Sie fg, um den Filter oder das Motiv zu wählen. 3 Drücken Sie die i-Taste. •...
Seite 6: Sucher
Sucher AF-Feld gS. 57 Messbereich der Spotmessung gS. 48 Aufnahmemodus gS. 4, 43-46 Blendenöffnung gS. 43-46 Anzahl der speicherbaren Verschlusszeit Serienbilder gS. 61 gS. 43-46 Super FP-Blitzmodus Bildstabilisator gS. 64 gS. 80 Messmodus ISO-Empfindlichkeit gS. 48 gS. 52 Automatische Weißabgleich Belichtungsreihe (Wenn eine andere gS.
Seite 7: Monitor-Funktionsanzeige
Monitor-Funktionsanzeige Der nachfolgend abgebildete Bildschirm ermöglicht die gleichzeitige Anzeige und Einstellung der Aufnahmeeinstellungen. Er wird als Monitor-Funktionsanzeige bezeichnet. Drücken Sie die INFO-Taste, um die Monitor-Funktionsanzeige auf dem LCD-Monitor anzuzeigen. g„Einstellen über die Monitor-Funktionsanzeige“ (S. 21) Mein Modus gS. 98 Verschlusszeit gS. 43-46 Belichtungskorrekturanzeige gS.
Seite 8: Lcd-Monitor (Motivansicht)
LCD-Monitor (Motivansicht) Über den LCD-Monitor können Sie das Motiv während der Aufnahme ansehen. Drücken Sie die u-Taste, um die Motivansicht zu aktivieren. g„Verwenden der Motivansicht“ (S. 35) Messmodus Blendenöffnung gS. 43-46 gS. 48 Verschlusszeit gS. 43-46 Blitzmodus gS. 74 Ausgangsposition p gS.
Seite 9: Lcd-Monitor (Wiedergabe)
LCD-Monitor (Wiedergabe) Sie können die LCD-Monitor-Anzeige mit der INFO-Taste umschalten. g„Informationsanzeige“ (S. 85) Akkuladezustand Blitzstärke gS. 77 gS. 6 Speichermodus gS. 66 ISO-Empfindlichkeit gS. 52 Pixelverhältnis, BelichtungskorrekturgS. 49 Kompressionsrate gS. 66 Aufnahmemodus Auswahlhäkchen gS. 4, 43-46 gS. 90, 91, 92 Blendenöffnung gS.
Seite 10: Vorbereitungen Für Die Aufnahme
USB-Kabel Videokabel Sucherokularkappe Ladegerät für CB-USB6 CB-VC2 Lithiumionenakkus • OLYMPUS Master 2 CD-ROM • Bedienungsanleitung • Garantiekarte Anbringen des Trageriemens Führen Sie die Sucherokularkappe durch ein Ziehen Sie den Trageriemen Ende des Trageriemens. Führen Sie den abschließend an, um einen Trageriemen wie mit den Pfeilen angezeigt ein.
Seite 11: Vorbereiten Des Akkus
Vorbereiten des Akkus BLS-1-Lithiumionenakku Aufladen des Akkus Ladeanzeige Gelbes Licht: Zeigt einen laufenden Ladevorgang an Blaues Licht: Ladevorgang abgeschlossen (Ladedauer: ca. 3 Stunden 30 Minuten) BCS-1-Ladegerät für Lithiumionenakkus Netzkabel Netzsteckdose Einlegen des Akkus Richtungsmarkierung Akkufachdeckel Akkufachdeckelentriegelung Schließen Sie den Akkufachdeckel, und schieben Sie die Akkufachdeckelentriegelung in Richtung E •...
Seite 12: Anschließen Eines Wechselobjektivs
Anschließen eines Wechselobjektivs Entfernen Sie die Gehäusekappe der Kamera sowie den hinteren Objektivdeckel Hinterer Objektivdeckel Gehäusekappe Anschließen eines Wechselobjektivs Ansetzmarke (Rot) Ausrichtmarke (Rot) • Richten Sie die Ansetzmarke (rot) der Kamera auf die Ausrichtmarke (rot) des Objektivs aus (1). • Setzen Sie das Objektiv ein und drehen Sie es im Uhrzeigersinn, bis es hörbar einrastet (2).
Seite 13: Einlegen Der Karte
Einlegen der Karte xD-Picture Card CompactFlash/Microdrive Öffnen Sie den Kartenfachdeckel (1, 2). Öffnen Sie den Kartenfachdeckel (1, 2). Schieben Sie die Karte mit dem Führen Sie die Karte ein, bis sie einrastet Kontaktbereich voran so weit wie möglich in (3). das Kartenfach (3).
Seite 14: Einschalten
Einschalten Stellen Sie den ON/OFF-Schalter der Kamera auf ON. • Zum Ausschalten stellen Sie den ON/OFF-Schalter auf OFF. Programmwählscheibe Stellen Sie die Programmwähl- scheibe auf AUTO. INFO-Taste SSWF SSWF-Anzeige ON/OFF-Schalter LCD-Monitor AUTO Beim Einschalten der Kamera 2009. 03.16 erscheint auf dem LCD-Monitor die Monitor-Funktionsanzeige.
Seite 15: Datum/Zeit Einstellen
Datum/Zeit einstellen Die Datums- und Zeitinformation wird zusammen mit den Bilddaten MENU-Taste gespeichert. Zusätzlich zur Datums- und Zeitinformation wird auch der Dateiname gespeichert. Bitte stellen Sie vor dem Gebrauch der Kamera Datum und Zeit korrekt ein. Drücken Sie die MENU-Taste •...
Seite 16: Aufnahme
Aufnahme Auslöser Sucher Schauen Sie durch den Sucher und richten Sie das AF-Feld auf das Motiv Stellen Sie das Motiv scharf Schreibanzeige Den Auslöser halb hinunter drücken. Sucher Monitor-Funktionsanzeige AF-Feld F5.6 AUTO 2009. 03.16 Blenden- arge öffnung Normal Verschlusszeit AF-Bestätigung •...
Seite 17: Richtige Kamerahaltung
Richtige Kamerahaltung Achten Sie darauf, dass Finger oder der Trageriemen Objektiv, Blitz und den Sensor für die Farbtemperatur nicht verdecken. Querformat Hochformat Sie können den LCD-Monitor auch als Sucher Eine Aufnahme verwenden und damit die Bildkomposition über den LCD- kontrollieren oder Aufnahmen machen, während im Monitor erstellen Monitor eine vergrößerte Darstellung angezeigt wird.
Seite 18: Wiedergabe/Löschen
Wiedergabe/Löschen Wenn Sie die q-Taste betätigen, wird das zuletzt Bilder aufgenommene Bild angezeigt. wiedergeben Wiedergabesprung um 10 Bilder rückwärts q-Taste Wiedergabe Wiedergabe nächsten vorherigen Bildes Bildes Pfeiltasten Wiedergabesprung um 10 Bilder vorwärts Bei jedem Drehen des Einstellrads in Richtung U Wiedergabe mit wird das Bild schrittweise von 2×...
Seite 19: Grundlegende Bedienschritte
Grundlegende Bedienschritte Es gibt drei Möglichkeiten zum Bedienen dieser Kamera. Die Kamera über die Direkttasten bedienen gS. 20 Sie können die Funktionseinstellungen mithilfe Einstellrad des Einstellrads sowie der Direkttasten, der die entsprechende Funktion zugewiesen wurde, vornehmen. Die Einstellinformationen werden beim Einstellen der Funktion im Sucher sowie in der Monitor-Funktionsanzeige eingeblendet.
Seite 20: Die Kamera Über Die Direkttasten Bedienen
Die Kamera über die Direkttasten bedienen Drücken Sie die Taste für die einzustellende Funktion. Einstellrad • Das Direktmenü öffnet sich. Beispiel: Einstellung von Serienaufnahme/ Selbstauslöser/Fernauslöser WÄHLEN EINST. Direktmenü Ändern Sie die Einstellung mit dem Einstellrad. • Die der gedrückten Taste zugewiesene Funktion bleibt für ca. 8 Sekunden ausgewählt. Während dieser Zeit können Sie am Einstellrad drehen und die Funktion einstellen.
Seite 21: Einstellen Über Die Monitor-Funktionsanzeige
Einstellen über die Monitor-Funktionsanzeige Drücken Sie die INFO-Taste, um Einstellrad die Monitor-Funktionsanzeige INFO-Taste einzublenden • Drücken Sie die INFO-Taste erneut, um die Monitor-Funktionsanzeige auszuschalten. • Drücken Sie die i-Taste während der Motivansicht, um die Monitor- Funktionsanzeige einzublenden. 2009. 03.16 i-Taste p Pfeiltasten arge Normal...
Seite 22: Einstellung Über Das Menü
Einstellung über das Menü Einstellrad Drücken Sie die MENU-Taste, MENU-Taste um das Menü anzuzeigen KARTE EINR. BENUTZER RESET BILDMODUS GRADATION NORMAL Benutzer- BILDFORMAT führung ZURÜCK EINST. Drücken Sie die MENU-Taste, Drücken Sie die i-Taste, i-Taste um zum vorherigen Bildschirm um die Einstellung zu zurückzukehren.
Seite 23: Anzeigen Des Benutzermenüs
Anzeigen des Benutzermenüs Über das Benutzermenü können Sie Einstellungen und Bedienung der Kamera an Ihre persönlichen Bedürfnisse anpassen. Das Benutzermenü wird hinzugefügt, wenn [c MENÜ ANZEIGE] im Einstellmenü auf [ON] gesetzt wird. Weitere Informationen zum Benutzermenü finden Sie im Abschnitt „Anpassen der Kamera“...
Seite 24: Inhaltsverzeichnis
Inhaltsverzeichnis Grundlagen Bezeichnet die Bedienelemente der Kamera und beschreibt die grundlegenden Schritte für die Aufnahme und Wiedergabe. Namen und Funktionen der Teile .................. 2 Kamera......................2 Programmwählscheibe.................. 4 Sucher......................6 Monitor-Funktionsanzeige................7 LCD-Monitor (Motivansicht) ................8 LCD-Monitor (Wiedergabe) ................9 Vorbereitungen für die Aufnahme................
Seite 25 Belichtung Beschreibt Funktionen für die Belichtung, die für die Aufnahme wichtig ist. Diese Funktionen dienen zur Festlegung des Blendenwerts, der Verschlusszeit und weiterer Einstellungen zum Messen der Helligkeit eines Bildes. Programmautomatik ....................43 Belichtungsautomatik mit Blendenvorwahl ..............44 Belichtungsautomatik mit Zeitvorwahl .................45 Manueller Modus ......................46 Manuelle Langzeitbelichtung (Bulb) ............47 Abblendfunktion ......................47...
Seite 26 Integrierter Blitz ......................77 Einstellen der Blitzstärke ..................... 77 Blitz-Belichtungsreihe ....................78 Aufnahmen mit dem externen Blitz................79 Aufnahmen mit dem drahtlosen RC-Blitzsystem von Olympus ........80 Verwendung handelsüblicher Blitzgeräte ..............81 Wiedergabefunktionen Beschreibt die Funktionen für die Bildwiedergabe. Einzelbildwiedergabe/Wiedergabe mit Ausschnittsvergrößerung ....... 82 Ausschnittsvergrößerung für zwei Bilder ..............
Seite 27 Anpassen der Kamera Beschreibt die Anpassung der Kameraeinstellungen. R AF/MF ........................95 LIVE VIEW AF MOD...................95 AF HILFSLICHT ..................95 AF-MODUS ....................95 C-AF SPERRE ....................95 AF FELD.....................95 AF MESSFELD ...................95 AF EMPFINDLICH..................95 Obj. Rücks....................96 BULB FOKUS....................96 MF RICHTUNG ...................96 S TASTE/EINST.RAD ....................96 EINSTELLFUNKTION .................96 EINSTELLRICHTUNG ................96 AEL/AFL ......................97...
Seite 28 W # INDIVID......................102 # X-SYNCHRON ..................102 #ZEIT LIMIT..................... 102 w+F ....................... 102 AUTO POP UP..................102 X K/a/COLOR/WB ..................... 103 RAUSCHMIND..................103 RAUSCHUNT.................... 103 WB ......................103 ALLE > ....................103 FARB RAUM ..................... 103 RANDSCH. KOMP..................104 K ÜBERNEHMEN ..................
Seite 29 Herunterladen und Speichern von Bildern ..........117 Trennen der Kamera vom Computer............117 Einzelbilder wiedergeben ..................118 Bildübertragung auf einen Computer ohne die OLYMPUS Master-Software ....119 Tipps zum Fotografieren und der Wartung In diesem Abschnitt erhalten Sie Informationen zur Fehlerbehebung und Kamerapflege. Tipps zum Fotografieren und der Wartung ..............120 Fehlercodes .......................122...
Seite 30 Kurzanleitung Aufnahme Aufnahme von Bildern mit Stellen Sie die Programmwählscheibe auf AUTO, und automatischen S. 4 beginnen Sie mit dem Aufnehmen von Fotos. Einstellungen Verwenden Sie den Schärfespeicher. S. 60 Wählen Sie das AF-Feld, und nehmen Sie das Bild auf. S.
Seite 31 S. 66, Verringern Sie die Einstellungen für die Bildgröße und die Kompressionsrate. S. 104 Mehr Bilder fotografieren S. 13, Sie können zwei Arten von Karten einlegen. S. 126 In Umgebungen mit Erhöhen Sie die ISO-Empfindlichkeit. S. 52 schwachem Licht Bilder Bildstabilisierungsfunktion einstellen.
Seite 32 Stellen Sie den Weißabgleich entsprechend der Lichtquelle ein. Sie können die Einstellungen auch noch S. 68 weiter abstufen. Bilder mit realistischen Im WB-Belichtungsreihenmodus können Sie 3 bis 9 Farben aufnehmen Bilder mit verschiedenen Weißabgleichseinstellungen pro aufgenommenem Bild erfassen. Dadurch können Sie S.
Seite 33: Wiedergabe
Wiedergabe Stellen Sie [AUFN. ANSICHT] ein. Sie können die Das Bild nach der Anzahl der Sekunden einstellen, die das Bild angezeigt S. 93 Aufnahme anzeigen werden soll. Stellen Sie [AUFN. ANSICHT] auf [AUTO q]. Nach Das Bild nach der Aufnahme anzeigen und der Aufnahme des Bildes wechselt die Kamera wieder S.
Seite 34 Die in dieser Anleitung verwendeten Hinweissymbole Die Symbole der Bedienelemente auf dem Gehäuse der Kamera wurden für die Anzeige der Bedienelemente in dieser Anleitung verwendet. Siehe „Namen und Funktionen der Teile“ (gS. 2). In dieser Anleitung wird mit j das Einstellrad bezeichnet. Die nachfolgenden Symbole werden in dieser Anleitung benutzt.
Seite 35: Verwenden Der Motivansicht
Verwenden der Motivansicht Aktivieren der Motivansicht Der LCD-Monitor kann auch als Sucher eingesetzt werden. Während die Aufnahme erstellt wird, können Sie die Bildkomposition und die Ergebnisse der Belichtungs- und Weißabgleichseinstellung überprüfen. Drücken Sie die u-Taste. • Der Spiegel wird hochgeklappt und das Motiv wird auf dem LCD-Monitor angezeigt.
Seite 36: Der Motivansicht-Mechanismus
Sie den Auslöser (ungefährer und anschließende vollständig durch. Brennpunkt) Aufnahme * Aktuelle Informationen über die mit Sensor AF kompatiblen Olympus Objektive finden Sie auf der Olympus-Website. Bei Verwendung eines Objektivs, das nicht mit [SENSOR AF] kompatibel ist, wird automatisch [HYBRID AF] ausgewählt.
Seite 37 Aufnehmen eines Bildes mit [SENSOR AF] Den Auslöser halb hinunter drücken. AF-Bestätigung • Bei gespeicherter AF-Scharfstellung leuchten die AF- Bestätigung und die Markierung des AF-Feldes auf. 250 F5.6 F5.6 Drücken Sie den Auslöser vollständig herunter, I - AF um die Aufnahme zu erstellen. Markierung des AF-Feldes Aufnehmen eines Bildes mit [AF SENSOR] Drücken Sie den Auslöser vollständig hinunter.
Seite 38: Scharfstellungsvorgang In Der Motivansicht
Scharfstellungsvorgang in der Motivansicht [SENSOR AF] Wenn Sie den Auslöser halb drücken, wird das Motiv mit Hilfe des Bildwandlers fokussiert. [AF SENSOR] Wenn Sie den Auslöser ganz drücken, wird der Autofokus aktiviert und das Bild auf gleiche Weise wie beim Fotografieren mit dem Sucher aufgenommen (Der Autofokus wird nicht aktiviert, wenn Sie den Auslöser halb herunterdrücken).
Seite 39: Aufnehmen Eines Bildes Mit Manueller Scharfstellung
MENU [c] [U] [g GESICHT ERK] [EIN] Menü • Um die <-Taste zu verwenden, muss vorher im Menü [Fn GESICHT ERK] eingestellt werden. g„; FUNKTION“ (S. 97) • Nachdem Sie [g GESICHT ERK] auf [EIN] gestellt haben und die <-Taste verwenden, werden die folgenden Funktionen automatisch so eingestellt, dass Bilder von Personen optimal aufgenommen werden.
Seite 40: Umschalten Der Informationsanzeige
TIPPS So verwenden Sie [BILDFORMAT] beim Aufnehmen von Bildern mit dem Sucher: j Setzen Sie [SV-AUFNAHMEN] auf [ALLE]. g„SV-AUFNAHMEN“ (S. 104) So ändern Sie das Seitenverhältnis der aufgenommenen Bilder: j Sie können das Seitenverhältnis nur ändern, wenn das Seitenverhältnis des Bildes auf [4:3] eingestellt ist.
Seite 41: Aufnehmen Eines Bildes Mit Vergleich Des Effekts
Aufnehmen eines Bildes mit Vergleich des Effekts Sie können die Auswirkungen der Belichtungskorrektur oder des Weißabgleichs auf einem viergeteilten Bildschirm überprüfen. Drücken Sie mehrmals die INFO-Taste, um die Multi-Bild-Anzeige einzublenden. g„Umschalten der Informationsanzeige“ (S. 40) • Der Belichtungskorrektur-Vergleichsbildschirm wird angezeigt. Drücken Sie f, um zum Weißabgleich- +0.3 +0.3 Vergleichsbildschirm zu wechseln.
Seite 42: Panoramaaufnahme
• Betätigen Sie die i-Taste im Verlauf der Aufnahmen, dann endet eine Panoramabildreihe, und sie können mit der Nächsten fortfahren. Hinweis • Die Panoramaaufnahme ist nicht möglich, wenn die OLYMPUS xD-Picture Card nicht in der Kamera steckt. • Bei der Panoramaaufnahme wird das Bild, welches zuvor zur Positionierung aufgenommen wurde, nicht behalten.
Seite 43: Belichtung
Belichtung Programmautomatik Die Kamera bestimmt automatisch Blendenöffnung und Verschlusszeit, um die korrekte Belichtung für das Motiv zu erzielen. Stellen Sie die Programmwählscheibe auf P. • Wenn der Auslöser zur Hälfte betätigt wird, werden die Verschlusszeit und der Blendenwert im Sucher angezeigt. Wenn Sie den Auslöser loslassen, erscheinen die Verschlusszeit und der Blendenwert in der Monitor- Funktionsanzeige.
Seite 44: Belichtungsautomatik Mit Blendenvorwahl
Belichtungsautomatik mit Blendenvorwahl In diesem Modus stellen Sie die Blendenöffnung ein und die Kamera wählt automatisch die geeignete Verschlusszeit. Wenn Sie eine größere Blendenöffnung (kleine Blendenzahl F) wählen, verringert sich die Schärfentiefe (der scharf abgebildete Entfernungsbereich), so dass Sie z. B. das bildwichtige Motiv vor einem unscharfen Hintergrund abbilden können. Wenn Sie hingegen eine kleinere Blendenöffnung (hoher Blendenwert) wählen, erhöht sich die Schärfentiefe.
Seite 45: Belichtungsautomatik Mit Zeitvorwahl
Belichtungsautomatik mit Zeitvorwahl In diesem Modus stellen Sie die Verschlusszeit ein und die Kamera wählt automatisch die geeignete Blendenöffnung. Nehmen Sie die Verschlusszeiteinstellung je nach gewünschtem Resultat vor. Kurze Verschlusszeiten erlauben die Aufnahme sich schnell bewegender Motive ohne Unschärfen, während längere Verschlusszeiten in der Aufnahme eine Bewegungsunschärfe erzeugen, die den Eindruck von Geschwindigkeit und Bewegung vermittelt.
Seite 46: Manueller Modus
Manueller Modus Sie können die Blende und Verschlusszeit manuell einstellen. Mithilfe der Belichtungspegelanzeige können Sie überprüfen, wie weit sich die Einstellung von der passenden Belichtung unterscheidet. In diesem Modus haben Sie die Möglichkeit, die Belichtung wie gewünscht, nach kreativen Gesichtspunkten etc., zu beeinflussen. Setzen Sie die Programmwählscheibe auf M und stellen Sie den Wert dann mit dem Einstellrad ein.
Seite 47: Manuelle Langzeitbelichtung (Bulb)
TIPPS Wenn die Aufnahme verwackelt ist: j Die Verwendung eines Stativs wird empfohlen, wenn Sie Aufnahmen mit langer Verschlusszeit machen. j Bei einer langen Verschlusszeit ist es wahrscheinlicher, dass Kameraerschütterungen auftreten. Sie können diese Kameraerschütterungen reduzieren, indem Sie die Bildstabilisierungsfunktion einsetzen.
Seite 48: Den Messmodus Wechseln
Den Messmodus wechseln Für die Belichtungsmessung sind 5 verschiedene Messverfahren verfügbar: Digitale ESP- Messung, mittengewichtete Integralmessung plus 3 verschiedene Spotmessungen. Wählen Sie den je nach Aufnahmesituation am besten geeigneten Messmodus. MENU-Taste i-Taste Direkttaste i p: [MESSUNG] Monitor-Funktionsanzeige MENU [c] [V] Menü...
Seite 49: Belichtungskorrektur
Belichtungskorrektur Je nach Aufnahmesituation und Motivbeschaffenheit kann es sich empfehlen, den von der Kamera automatisch ermittelten Belichtungswert manuell zu korrigieren, um eine hellere oder dunklere Aufnahme zu erzielen. Insbesondere extrem helle Motive (z. B. sonnenbeschienene Schneelandschaft etc.) werden ohne Korrektur ggf. zu dunkel aufgenommen. Dies kann durch die Plus-Belichtungskorrektur vermieden werden.
Seite 50: Ae-Speicher
AE-Speicher Der gemessene Belichtungswert kann mit der AEL/AFL-Taste (AE-Speicher) gespeichert werden. Verwenden Sie den AE-Speicher, wenn Sie für die gewünschte Bildkomposition eine von der normalen Belichtung abweichende Belichtungseinstellung verwenden möchten. Im Normalfall speichert die Kamera bei halb gedrücktem Auslöser die Entfernung (AF: Autofokus) und Belichtung (AE: Automatische Belichtung).
Seite 51 Belichtungskorrekturabstufung: 0.3, 0.7 oder 1.0 • Wenn die Lichtwertabstufung geändert wird, ändert sich auch der Korrekturwert. g„EV-STUFEN“ (S. 101) Bildzahl: 3 MENU [X] [BELICHTUNGSREIHE] [AE BKT] Menü Einstellungsanzeige Sucher BELICHTUNGSREIHE AE BKT Bildzahl EV-STUFEN AE BKT 3F 0.3EV WB BKT 3F 0.7EV FL BKT 3F 1.0EV...
Seite 52: Einstellen Der Iso-Empfindlichkeit
Einstellen der ISO-Empfindlichkeit Die Lichtempfindlichkeit der Kamera kann bei Erhöhung der ISO-Empfindlichkeit verstärkt werden, so dass auch bei geringer Umgebungshelligkeit fotografiert werden kann. Bei hoher ISO-Empfindlichkeit kann ggf. Bildrauschen auftreten. MENU-Taste i-Taste ISO j Direkttaste i p: [ISO] Monitor-Funktionsanzeige MENU [c] [V] [ISO] Menü...
Seite 53: Iso-Belichtungsreihe
ISO-Belichtungsreihe Die Kamera nimmt automatisch Bilder mit unterschiedlicher ISO-Empfindlichkeit sowie fest eingestellter Verschlusszeit und Blendenzahl auf. Drei Bilder mit verschiedenen Belichtungen werden in der Reihenfolge der eingestellten ISO-Empfindlichkeit (optimale Belichtung bei der Einstellung auf [AUTO]), Belichtung in der Minus-Richtung (–) und Belichtung in der Plus-Richtung (+) gespeichert. Belichtungskorrekturabstufung: 0.3, 0.7 oder 1.0 •...
Seite 54 Hinweis • Wenn die Mehrfachbelichtung eingestellt wurde, wird [RUHE MODUS] automatisch auf [AUS] gestellt. • Mit einer anderen Kamera aufgenommene RAW-Bilder können nicht für eine Bildüberlagerung verwendet werden. • Wenn [ÜBERLAGERN] auf [EIN] gesetzt wurde, wird das bei Auswahl der Bildüberlagerung angezeigte RAW-Bild mit den zum Zeitpunkt der Aufnahme verwendeten Einstellungen erstellt.
Seite 55: Scharfstellung Und Aufnahmefunktionen
Scharfstellung und Aufnahmefunktionen Auswahl des AF-Modus Diese Kamera verfügt über drei Scharfstellungsmodi: S-AF, C-AF und MF. Sie können Bilder aufnehmen, indem Sie den S-AF- oder C-AF-Modus mit dem MF-Modus kombinieren. AF-Taste MENU-Taste AF j Direkttaste i p: [AF-MODUS] Monitor-Funktionsanzeige MENU [c] [R] Menü...
Seite 56: C-Af-Modus (Kontinuierlicher Autofokus)
C-AF-Modus (kontinuierlicher Autofokus) Die Kamera stellt scharf, solange der Auslöser halb gedrückt gehalten wird. In diesem Modus arbeitet der Autofokus kontinuierlich, wobei die Kamera bei jeder Veränderung der Motivposition oder der Bildkomposition eine neue AF-Scharfstellung vornimmt (prädiktiver bzw. vorausschauender Autofokus). Die Kamera stellt weiterhin scharf, selbst wenn sich das Motiv bewegt oder wenn Sie die Bildkomposition verändern.
Seite 57: Kombinierte Verwendung Von C-Af-Modus Und Manueller Scharfstellung (C-Af+Mf)
Kombinierte Verwendung von C-AF-Modus und manueller Scharfstellung (C-AF+MF) Stellen Sie mit dem Schärfering scharf und drücken Sie den Auslöser zur Hälfte durch, um den C-AF-Modus zu aktivieren. • Solange der Auslöser gedrückt wird, kann der MF-Modus nicht verwendet werden. • Wenn der Auslöser nicht betätigt wird, kann der MF-Modus verwendet werden. TIPPS Eine andere Möglichkeit, wenn im C-AF-Modus zusätzlich manuell scharfgestellt werden soll: j Sie können die AEL/AFL-Taste für die Bedienung des C-AF einstellen.
Seite 58 MENU [c] [R] [AF FELD] Menü • Wenn M eingestellt wurde, können Sie das gewünschte AF-Feld mit p auswählen. Wahl von AF-Feld-Modus und -Position Wählen Sie den AF-Feld-Modus oder das AF-Feld, das Sie im Einzel AF Messfeld Modus benutzen möchten. Drücken Sie die P-Taste, um AF-Feld-Modus und -Position zu wählen.
Seite 59: Speichern Eines Af-Feld-Modus
Speichern eines AF-Feld-Modus Sie können einen häufig verwendeten AF-Feld-Modus und die Position dieses AF-Felds speichern. Sie können dann die gespeicherte Einstellung (Ausgangsposition) laden und bei der Aufnahme verwenden. Speichern Im Bildschirm von Schritt 2 im Abschnitt „Wahl von AF-Feld-Modus und -Position“ (gS. 58) drücken Sie gleichzeitig die <- und F-Taste.
Seite 60: Schärfespeicher K Wenn Keine Einwandfreie Bildschärfe Erzielt Werden Kann
Schärfespeicher k Wenn keine einwandfreie Bildschärfe erzielt werden kann Die Kamera kann unter Umständen ein Motiv nicht automatisch scharfstellen, wie z.B. wenn dieses sich nicht in der Bildmitte befindet. In diesem Fall sollten Sie den Schärfespeicher verwenden. Verwenden Sie diese Funktion, wenn Sie ein Bild im Sucher außerhalb der AF- Felder ausrichten oder wenn das Motiv schwer scharf zu stellen ist.
Seite 61: Serienaufnahme
Serienaufnahme Einzelbildaufnahme o Beim Auslösen wird jeweils 1 Aufnahme erstellt (normaler Aufnahmemodus). Serienaufnahme H l Solange der Auslöser vollständig gedrückt gehalten wird, nimmt die Kamera nacheinander 4 Bilder/Sek. auf (bei S-AF, MF). Serienaufnahme L O Die Serienaufnahme erfolgt solange mit der eingestellten Geschwindigkeit („O fps“...
Seite 62: Selbstauslöser-Aufnahme
Selbstauslöser-Aufnahme Mit der Selbstauslöserfunktion können Sie den Aufnahmezeitpunkt verzögern. An dieser Kamera kann die Verzögerungszeit bis zur Auslösung auf 12 oder 2 Sekunden eingestellt werden. Zum Fotografieren mit dem Selbstauslöser sollte die Kamera auf ein Stativ montiert werden. Informationen zu dem Einstellverfahren finden Sie unter „Serienaufnahme“ (gS. 61). Drücken Sie den Auslöser vollständig hinunter.
Seite 63 Befestigen Sie die Kamera auf einem stabilen Stativ, richten Sie den Fernauslöser auf den Fernauslösersensor der Kamera und betätigen Sie dann die Auslösetaste auf dem Fernauslöser. • Wenn <0s ausgewählt wurde: Entfernungs- und Belichtungseinstellung werden gespeichert, die Fernauslöser-LED blinkt und die Aufnahme wird erstellt.
Seite 64: Bildstabilisator
Langzeitbelichtungsmodus (Bulb) bei Verwendung des Fernauslösers Wählen Sie im manuellen Belichtungsmodus M die manuelle Langzeitbelichtung [BULB]. g„Manuelle Langzeitbelichtung (Bulb)“ (S. 47) Drücken Sie auf dem Fernauslöser die W-Taste, um den Verschluss zu öffnen. Drücken Sie auf dem Nachdem die in „BULB Fernauslöser die T-Taste, um den TIMER“...
Seite 65: Einstellen Des Signaltons
• Wenn das Bildstabilisierungssymbol auf dem Monitor rot blinkt, ist die Bildstabilisierungsfunktion fehlgeschlagen. Wird der Aufnahmevorgang dennoch fortgesetzt, wird das Bild möglicherweise mangelhaft abgebildet. Wenden Sie sich an einen autorisierten Olympus-Kundendienst. • Bei Aufnahmen mit Verschlusszeiten von mehr als 2 Sekunden wird der Bildstabilisator nicht aktiviert.
Seite 66: Speichermodus, Weißabgleich Und Bildmodus
Webseiten Dies sind unbearbeitete Daten, bei denen Weißabgleich, Schärfe, Kontrast oder Farben nicht geändert wurden. Sie können diese Daten mit OLYMPUS Master auf Ihrem Computer anzeigen. Die RAW-Daten können nicht auf einer anderen Kamera oder unter Verwendung einer konventionellen Software angezeigt und auch nicht für die Druckvorauswahl selektiert werden.
Seite 67: Wahl Des Speichermodus
Wahl des Speichermodus JPEG Für JPEG-Bilder können Sie 4 Kombinationen aus Bildformaten (Y, X, W) und Komprimierungsraten (SF, F, N, B) aus insgesamt 12 verfügbaren Kombinationen auswählen. g„K ÜBERNEHMEN“ (S. 104) Bei Auswahl der Bildgrößen X oder W kann zudem die Pixelgröße ausgewählt werden. g„BILDGRÖSSE“...
Seite 68: Wahl Des Weißabgleichs
Wahl des Weißabgleichs Die Farbreproduktion hängt von der vorliegenden Farbtemperatur ab. Wird zum Beispiel Tageslicht oder Glühlampenlicht von einer weißen Fläche reflektiert, zeigt die Aufnahme jeweils einen anderen Weißton. Demgegenüber kann bei einer Digitalkamera mittels digitaler Prozessorschaltkreise ein elektronischer Weißabgleich vorgenommen werden, um eine möglichst naturgetreue Farbwiedergabe zu erzielen.
Seite 69: Automatischen, Festen Oder Benutzerdefinierten Weißabgleich Einstellen
Automatischen, festen oder benutzerdefinierten Weißabgleich einstellen Sie können den für die vorherrschende Lichtquelle am besten geeigneten Farbtemperaturwert wählen. F-Taste WB j Direkttaste MENU-Taste i p: [WB] Monitor-Funktionsanzeige • Der benutzerdefinierte Weißabgleich wird durch Auswahl von [CWB] und Drehen des Einstellrads bei gedrückter F-Taste durchgeführt.
Seite 70: So Verwenden Sie Den Sofort-Weißabgleich
Passen Sie den Weißabgleich in die A-Richtung an AUTO > (Gelb-Blau) Je nach den ursprünglichen Weißabgleichsbedingungen – 5 wird das Bild bei der Anpassung in Richtung + gelber und bei der Anpassung in Richtung – blauer. Passen Sie den Weißabgleich in die G-Richtung an (Grün-Magenta) WB VORSCHAU Je nach den ursprünglichen Weißabgleichsbedingungen...
Seite 71: Wb-Belichtungsreihe
WB-Belichtungsreihe Für eine Aufnahme werden automatisch drei Bilder mit jeweils unterschiedlichem Weißabgleich (entsprechend der eingegebenen Farbrichtung) angefertigt. Eine Aufnahme wird mit dem gewählten Weißabgleich erstellt, für die anderen Aufnahmen erhalten Sie Bilder mit Farbverschiebungen entsprechend der gewählten Farbrichtung. MENU [X] [BELICHTUNGSREIHE] [WB BKT] Menü...
Seite 72: Bildmodus
Bildmodus Sie können die Bildcharakteristik durch die Verwendung zahlreicher Effekte bestimmen. Zudem lassen sich in jedem Modus Einstellparameter wie Kontrast und Schärfe optimieren. Die Parametereinstellungen werden im jeweiligen Bildeffektmodus gespeichert. [hVIVID] : Für besonders lebendige Farben. [iNATURAL] : Für natürliche Farben. [jMUTED] : Für gedeckte Farbtöne.
Seite 73: Gradation
Gradation Zusätzlich zu der Gradationseinstellung [NORMAL] können Sie noch 3 weitere Gradationseinstellungen auswählen. [HIGH KEY] : Gradation für ein helles Motiv. [LOW KEY] : Gradation für ein dunkles Motiv. [AUTO] : Unterteilt das Bild in detaillierte Bereiche und passt die Helligkeit getrennt für jeden Bereich an.
Seite 74: Blitz
Blitz Einstellung des Blitzmodus Die Kamera ist für variable Blitzmodi, einschließlich Blitzabgabe mit Vorblitz, bei Langzeitbelichtung etc., ausgelegt. Die verfügbaren Blitzmodi sind je nach Belichtungsmodus verschieden. Die Blitzmodi sind für optionale Zusatzblitzgeräte verfügbar. Automatische Blitzabgabe AUTO Bei niedriger Umgebungshelligkeit oder starkem Gegenlicht löst der Blitz automatisch aus. Um eine Gegenlichtaufnahme zu machen, richten Sie das AF-Feld auf das Motiv.
Seite 75: Aufhellblitz
Langzeitsynchronisation (auf zweiten Verschlussvorhang) #SLOW2/2nd CURTAIN In diesem Modus wird der Blitz unmittelbar vor Schließen des Verschlusses (zweiter Verschlussvorhang) abgegeben. Je nach Wahl des Blitzabgabezeitpunktes lassen sich interessante Aufnahmeeffekte erzielen (z. B. ein sich bewegendes Fahrzeug mit durch die Rücklichter erzeugten Lichtstreifen). Der Effekt wird umso deutlicher, je länger die Verschlusszeit ist.
Seite 76 Manueller Blitzmodus Für den eingebauten Blitz kann die Blitzleistung, die bei jeder Blitzabgabe gilt, festgelegt werden. Im manuellen Blitzmodus muss die Objektiv-Blendenzahl F in Abhängigkeit von der Motiventfernung gewählt werden. Blitzleistungsverhältnis LZ: Leitzahl ISO 200 (Entspricht ISO 100) FULL (1/1) 17 (12) 8,5 (6) 1/16...
Seite 77: Integrierter Blitz
• Wenn [# RC MODE] auf [EIN] gesetzt wurde, wird der eingebaute Blitz nur ausgelöst, um mit dem externen Blitz zu kommunizieren, d. h. er fungiert nicht als Blitz. g„Aufnahmen mit dem drahtlosen RC-Blitzsystem von Olympus“ (S. 80) Einstellen der Blitzstärke Die Blitzstärke kann zwischen +3 und -3 angepasst werden.
Seite 78: Blitz-Belichtungsreihe
F-Taste # + F j Direkttaste #-Taste i p: [w] Monitor-Funktionsanzeige MENU [X] [w] Menü Einstellungsanzeige Sucher RC MODE BELICHTUNGSREIHE MEHRFACHBELICHTUNG ZURÜCK EINST. Hinweis • Diese Funktion ist mit dem manuellen Blitz nicht verfügbar. • Dies ist nicht möglich, wenn das Zusatzblitzgerät auf den MANUAL-Blitzsteuermodus eingestellt ist.
Seite 79: Aufnahmen Mit Dem Externen Blitz
Aufnahmen mit dem externen Blitz Zusätzlich zu den Funktionen des eingebauten Blitzes können Sie eines der für diese Kamera geeigneten Zusatzblitzgeräte verwenden. Dementsprechend stehen Ihnen zahlreiche Blitzaufnahmefunktionen für eine Vielzahl an Aufnahmemotiven zur Verfügung. Ein angeschlossenes Zusatzblitzgerät kann im Kommunikationsmodus mit der Kamera die Kamera-Blitzmodi per Blitzsteuermodus, wie z.
Seite 80: Aufnahmen Mit Dem Drahtlosen Rc-Blitzsystem Von Olympus
Bedienungsanleitung. Aufnahmen mit dem drahtlosen RC-Blitzsystem von Olympus Mit dem drahtlosen RC-Blitzsystem von Olympus können Sie kabellose Blitzaufnahmen erstellen. Mithilfe dieses drahtlosen Blitzsystems können Sie Bilder mit mehreren drahtlosen Blitzgeräten erstellen und die Blitzgeräte in 3 Gruppen (A, B und C) steuern. Der integrierte Blitz dient für die Kommunikation zwischen der Kamera und den externen Blitzgeräten.
Seite 81: Verwendung Handelsüblicher Blitzgeräte
Sie können den Blitzmodus und die weiteren Einstellungen für jede Gruppe über die Monitor-Funktionsanzeige einstellen. Blitzstärkenwert Normaler Blitz/Super FP-Blitz Gruppe • Schalten Sie zwischen normalem • Wählen Sie den 2009. 03.16 Blitz und Super FP-Blitz um. Blitzsteuermodus, und stellen Sie die +1.0 Blitzstärke einzeln 1 / 8...
Seite 82: Wiedergabefunktionen
Wiedergabefunktionen Einzelbildwiedergabe/Wiedergabe mit Ausschnittsvergrößerung Die grundsätzliche Vorgehensweise zur Darstellung von Bildern ist nachfolgend beschrieben. Bevor Sie eine dieser Funktionen verwenden, befolgen Sie bitte den hierunter angegebenen Schritt 1. Sie können die Kamera so einstellen, dass sie nach der Aufnahme automatisch in die Einzelbildwiedergabe umschaltet.
Seite 83: Ausschnittsvergrößerung Für Zwei Bilder
Ausschnittsvergrößerung für zwei Bilder Sie können das wiedergegebene Bild und ein weiteres Bild zusammen jeweils auf der linken und rechten Seite des Monitors ansehen. Dies ist vorteilhaft, wenn Sie die Bilder einer Belichtungsreihe vergleichen möchten. Drücken Sie während der Einzelbildwiedergabe P-Taste die P-Taste.
Seite 84: Index- Und Kalenderwiedergabe
Index- und Kalenderwiedergabe In diesem Modus können Sie auf dem LCD-Monitor gleichzeitige mehrere Bilder anzeigen. Dies ist vorteilhaft, wenn Sie sich schnell ein bestimmtes Bild zur Wiedergabe aussuchen möchten. Bei aktivierter Einzelbildwiedergabe wechselt bei jedem Betätigen des Einstellrads in Richtung G die Anzahl der gleichzeitig angezeigten Indexbilder zwischen 4, 9, 16, 25, 49 und 100.
Seite 85: Informationsanzeige
Informationsanzeige Sie können bildbezogenen Informationen zur Anzeige auf INFO-Taste dem LCD-Monitor aufrufen. Hierzu gehören auch Luminanzdetails mit Histogramm und Markierung von Spitzlichtern. Drücken Sie wiederholt die INFO-Taste, bis die gewünschte Information angezeigt wird. Sie können die angezeigten Informationen auch umschalten, indem Sie bei gedrückt gehaltener INFO-Taste das Einstellrad drehen.
Seite 86: Diashow
Diashow Mittels dieser Funktion werden die auf der Karte gespeicherten Bilder automatisch nacheinander wiedergegeben. Ab dem gezeigten Bild werden die weiteren gespeicherten Bilder jeweils für ca. 5 Sekunden angezeigt. Bei der Diashow können auch Indexbilder angezeigt werden. Sie können bestimmen, ob gleichzeitig 1, 4, 9, 16, 25, 49 oder 100 Bilder angezeigt werden.
Seite 87: Wiedergabe Auf Einem Fernsehgerät
Wiedergabe auf einem Fernsehgerät Zur Bildwiedergabe auf einem Fernsehbildschirm benötigen Sie das zur Kamera mitgelieferte Videokabel. Schalten Sie das Fernsehgerät und die Kamera aus und schließen Sie das Videokabel wie gezeigt an. Schalten Sie das Fernsehgerät ein und wählen Sie den Videoeingangsmodus. Weitere Informationen zum Video- Eingangsmodus finden Sie in der Bedienungsanleitung Ihres...
Seite 88 Bearbeiten von im JPEG-Datenformat gespeicherten Einzelbildern [GEGENL.KOR] Hellt ein dunkles Bild mit Gegenlicht auf. [ROTE AUGEN] Rote-Augen-Effekt-Reduzierung für Blitzaufnahmen. Dient zum Einstellen von Zuschnittgröße mit dem Einstellrad sowie zum Festlegen der Zuschnittposition mit den Pfeiltasten. EINST. EINST. [S/W-MODUS] Erzeugt Bilder in Schwarzweiß. [SEPIA-MODUS] Erzeugt Bilder in Sepia.
Seite 89: Bildüberlagerung
Bildüberlagerung Bis zu 3 mit der Kamera aufgenommene RAW-Bilder können überlagert und als ein separates Bild gespeichert werden. Das Bild wird mit dem bei der Speicherung eingestellten Aufnahmemodus gespeichert. MENU [q] [BEARB.] [ÜBERLAGERUNG] Wählen Sie die Anzahl der zu überlagernden Bilder, und drücken Sie die i-Taste. Wählen Sie einen Ausschnitt mit p und betätigen ÜBERLAGERUNG Sie dann die i-Taste.
Seite 90: Kopieren Von Bildern
Kopieren von Bildern Sie können Bilder von/auf verschiedene Karten (xD-Picture Card, CompactFlash oder Microdrive) kopieren. Dieses Menü ist verfügbar, wenn beide Karten eingelegt sind. Die gewählte Karte ist die Kopiervorlage. g„r/p“ (S. 106) Kopieren von Einzelbildern Geben Sie die Bilder wieder, die Sie kopieren wollen, COPY/<-Taste und drücken Sie die COPY/<-Taste.
Seite 91: Schreibschutz
Schreibschutz Wichtige Bilder sollten mit Schreibschutz versehen werden, um ein versehentliches Löschen zu vermeiden. Schreibgeschützte Bilder können nicht mit der Löschfunktion für einzelne Bilder oder der Gesamtlöschfunktion gelöscht werden. Schutz einzelner Bilder Geben Sie die Bilder wieder, für die Sie schützen wollen, 0-Taste und drücken Sie die 0-Taste.
Seite 92: Bilder Löschen
Bilder löschen Gespeicherte Bilder können gelöscht werden. Sie können per Einzelbildlöschung das jeweils angezeigte Bild oder per Gesamtlöschung alle auf der Karte gespeicherten Bilder auf einmal löschen. Es können auch nur ausgewählte Bilder gelöscht werden. Hinweis • Bei der Löschfunktion für alle oder ausgewählte Bilder, die im Modus RAW+JPEG aufgenommen wurden, werden sowohl die RAW- als auch die JPEG-Bilder gelöscht.
Seite 93: Einstellfunktionen
Einstellfunktionen Einstellmenü Die grundlegenden Funktionen der Kamera können im Einstellmenü eingestellt werden. ’09.03.01 ’09.03.01 14:01 14:01 j±0 k±0 j±0 k±0 AUFN. ANSICHT 5SEC AUFN. ANSICHT 5SEC cMENÜ ANZEIGE cMENÜ ANZEIGE FIRMWARE FIRMWARE ZURÜCK EINST. ZURÜCK EINST. Verwenden Sie fg zur Auswahl Verwenden Sie fg zur Auswahl einer von [d], und drücken Sie dann i.
Seite 94: Firmware
FIRMWARE Die in dem Produkt verwendete Firmware-Version wird angezeigt. Wenn Sie Anfragen bezüglich Ihrer Kamera oder des Kamerazubehörs haben oder einen Software-Download beabsichtigen, müssen Sie angeben, welche Produktversion Sie verwenden. Drücken Sie i. Die in dem Produkt verwendete Firmware-Version wird angezeigt. Drücken Sie die i-Taste, um erneut das vorherige Menü...
Seite 95: Anpassen Der Kamera
Anpassen der Kamera Verwenden Sie das Benutzermenü zum Anpassen der Aufnahmefunktionen. Das Benutzermenü hat 9 Menüanzeiger (R bis Z), die nach den jeweiligen Funktionen, die Sie einstellen können, aufgeteilt sind. In der Grundeinstellung wird das Benutzermenü nicht angezeigt. Stellen Sie zum Anpassen der Funktionen den Eintrag [c MENÜ...
Seite 96: Obj. Rücks
Obj. Rücks. Wenn Sie diese Funktion auf [EIN] einstellen, wird Objektivfokussierung beim Ausschalten der Kamera auf (unendlich) zurückzustellen. BULB FOKUS Sie können die Kamera so einstellen, dass während der manuellen Langzeitbelichtung (Bulb) mit MF auch Fokus-Anpassungen möglich sind. [EIN] Während der Belichtung können Sie den Schärfering drehen und den Fokus anpassen.
Seite 97: Ael/Afl
AEL/AFL Sie können statt des Auslösers auch die AEL/AFL-Taste verwenden, um AF- oder Messvorgänge durchzuführen. Wählen Sie die Funktion der Taste so aus, dass sie zum auslösergesteuerten Vorgang passt. Wählen Sie im betreffenden Scharfstellungsmodus [mode1] bis [mode4]. (Im C-AF-Modus können Sie nur [mode4] wählen.) Funktion der Auslöserfunktion AEL/AFL-Taste...
Seite 98: Mein Modus Ein
Drücken Sie die <-Taste, um die Weißabgleichseinstellung zuzuweisen. g„So verwenden Sie den Sofort-Weißabgleich“ (S. 70) [P HOME] Drücken Sie die <-Taste, um zur gespeicherten AF-Ausgangsposition umzuschalten. Drücken Sie die Taste erneut, um zum ursprünglichen AF-Feld-Modus umzuschalten. Wenn Sie die Kamera ausschalten, während die Einstellung AF- Ausgangsposition aktiviert ist, wird die Ausgangsposition nicht gespeichert.
Seite 99: Funktion
Sie können die Funktionen der AEL/AFL-Taste und <-Taste wechseln. Wenn Sie [EIN] wählen, funktioniert die AEL/AFL-Taste als <-Taste und die <-Taste als AEL/AFL- Taste. • Diese Einstellung gilt auch für die <-Tasten auf dem optionalen Hochleistungsakku- Halter, wenn er an der Kamera angebracht wurde. n FUNKTION Sie können die Funktion der Pfeiltasten einstellen.
Seite 100: U Disp/Pc
OLYMPUS Master-Software für Übertragungsfunktionen verwendet werden soll. [MTP] Ermöglicht die Übertragung der Bilder auf einen Computer, der Windows Vista als Betriebssystem verwendet. Dadurch können Daten ohne die OLYMPUS Master- Software übertragen werden. [STEUERUNG] Ermöglicht die Steuerung der Kamerafunktionen mittels Computer, wenn die...
Seite 101: Lv-Erweit
[<EINFACH] Die Einstellung ist bei Anschluss Ihrer Kamera an einen PictBridge-kompatiblen Drucker möglich. So können Sie Bilder auch ohne Verwendung eines Computers ausdrucken. g„Anschließen der Kamera an einen Drucker“ (S. 112) [<INDIVID.] Die Einstellung ist bei Anschluss Ihrer Kamera an einen PictBridge-kompatiblen Drucker möglich.
Seite 102: Iso-Auto Einst
ISO-AUTO EINST. Sie können die obere Grenze und die Standard-ISO-Werte einstellen, wenn ISO auf [AUTO] eingestellt wird. [MAX LIMIT] Mit dieser Funktion legen Sie die obere Grenze des ISO-Werts, der sich automatisch ändert, fest. Die obere Grenze kann zwischen 200 bis 3200 in Schritten von 1/3 EV eingestellt werden.
Seite 103: K/A/Color/Wb
X K/a/COLOR/WB RAUSCHMIND. Mit dieser Funktion kann das bei Langzeitbelichtungen auftretende Bildrauschen verringert werden. Bei Nachtaufnahmen oder langer Belichtungszeit kann sich das Bildrauschen in Form einer deutlichen Bildkörnung bemerkbar machen. Mit der Funktion [RAUSCHMIND.] verringert die Kamera automatisch das Grundrauschen und erzeugt dadurch schärfere Bilder. Bei der Einstellung [AUTO] wird die Rauschminderung nur bei langen Verschlusszeiten aktiviert.
Seite 104: Randsch. Komp
RANDSCH. KOMP. Je nach Objektiveigenschaften kann es ggf. an den Bildrändern zu Abschattungen (Vignettierung) kommen. Die Kamera kann solche Abschattungen durch eine Aufhellung im Bildrandbereich kompensieren. Diese Funktion ist besonders bei Verwendung eines Weitwinkelobjektivs von Vorteil. Hinweis • Diese Funktion ist bei an der Kamera angebrachtem Telekonverter oder Zwischenring nicht verfügbar.
Seite 105: Y Aufnah./Löschen
Y AUFNAH./LÖSCHEN SCHNELL LÖSCH. Sie können das zuletzt aufgenommene Bild mit der D-Taste sofort löschen. Bei Betätigen der D-Taste erscheint das Rückfragemenü, in dem Sie die [AUS] Löschung bestätigen oder annullieren können. Bei Betätigen der D-Taste wird das Bild sofort gelöscht. [EIN] RAW+JPEG LÖSCH.
Seite 106: Dpi Einstellung
dpi EINSTELLUNG Sie können die Auflösung für das Drucken von Bildern im Voraus einstellen. Der eingestellt Werte wird zusammen mit den Bildern auf der Karte gespeichert. [AUTO] Automatische Einstellung entsprechend des Bildformats. [ANPASSEN] Sie können die gewünschte Einstellung selbst vornehmen. Drücken Sie i, um den Einstellungsbildschirm anzuzeigen.
Seite 107 Hinweis • Je nach vorgenommener Anpassung kann das Objektiv evtl. nicht in Richtung ) oder den Nahpunkt fokussieren. • Bei Verwendung eines Telekonverters werden der Telekonverter und das Objektiv als Set registriert. • Es können nur Four-Thirds-Objektive registriert werden. [DATEN] Zeigt die in der Rubrik [AF ANPASSEN] unter [OBJ.
Seite 108: Belichtungsjustage
BELICHTUNGSJUSTAGE Sie können den Standardwert für die optimale Belichtung für jeden Messmodus gemäß Ihrem Wunsch anpassen. Er kann in Schritten von 1/6 EV zwischen -1,0 EV und +1,0 EV eingestellt werden. Hinweis • Die Belichtungskorrektur kann zwischen -5,0 EV und +5,0 EV eingestellt werden. Die Einstellung [BELICHTUNGSJUSTAGE] verringert den Bereich in der Richtung, in der der Standardwert angepasst wird.
Seite 109: Ausdrucken
Ausdrucken Druckvorauswahl (DPOF) Druckvorauswahl Die Druckvorauswahl erlaubt es Ihnen, Druckdaten wie die Anzahl der Ausdrucke, das Datum, das zusammen mit dem Bild ausgedruckt wird, usw. zusammen mit dem Bild auf der Karte zu speichern. Wenn Sie eine Karte mit Druckvorauswahldaten versehen, können die Bilder wie folgt ausgedruckt werden: DPOF (Digital Print Order Format) Dient der Abspeicherung von Druckvorauswahldaten bei Digitalkameras.
Seite 110: Alle Bilder Vorauswählen
Betätigen Sie hi, um das Bild, das Sie als Druckvorauswahl einstellen wollen, zu wählen. Drücken Sie anschließend fg, um die Anzahl der Ausdrucke einzustellen. • Wiederholen Sie diesen Schritt, wenn Sie mehrere Bilder drucken wollen. 100-0009 Wenn Sie fertig sind, betätigen Sie die i-Taste. •...
Seite 111: Zurücksetzen Der Druckvorauswahldaten
Zurücksetzen der Druckvorauswahldaten Sie können wahlweise alle Druckvorauswahldaten oder aber nur die Daten für die gewählten Bilder zurücksetzen. MENU [q] [<] Annullieren der Druckvorauswahl für alle Bilder Drücken Sie [<] oder [U] und betätigen Sie dann die i-Taste. Drücken Sie [ZURÜCKSETZEN] und betätigen Sie DRUCKVORAUSW.
Seite 112: Anschließen Der Kamera An Einen Drucker
Anschließen der Kamera an einen Drucker Verbinden Sie die Kamera über das mitgelieferte USB-Kabel mit einem PictBridge- kompatiblen Drucker. Schalten Sie den Drucker ein und verbinden Sie den Multianschluss über das USB-Kabel mit dem USB-Anschluss des Druckers. • Informieren Sie sich zuvor im Benutzerhandbuch Ihres Druckers, wie dieser eingeschaltet wird und wo sich der USB-Anschluss befindet.
Seite 113: Benutzerdefiniertes Drucken
Benutzerdefiniertes Drucken Stellen Sie die Druckoption mithilfe der Benutzerführung ein. DRUCKART Wahl des Druckmodus DRUCKEN Wählen Sie den Druckmodus. Die verfügbaren Druckmodi ALLES DR. sind nachfolgend aufgelistet. MEHRF.DR. [DRUCKEN] Druckt ausgewählte Bilder aus. GES.INDEX [ALLES DR.] Es werden alle auf der Karte gespeicherten Bilder einmal DRUCKVORAUSWAHL auf je einem Blatt ausgedruckt.
Seite 114 Einstellen der Druckdaten Sie können eingeben, ob Daten wie Datum, Zeit und Dateiname zusammen mit dem Bild ausgedruckt werden. Wenn der Druckmodus auf [ALLES DR.] gesetzt und [EINSTELLUNGEN] ausgewählt wurde, wird der folgende Bildschirm angezeigt. [<×] Zur Eingabe der Anzahl der Ausdrucke. DRUCKINFO [DATUM] Zur Eingabe des Druckstatus für Datum...
Seite 115: Verwenden Der Olympus Master-Software
Verwenden der mitgelieferten OLYMPUS Master-Software OLYMPUS Master-Software? Die OLYMPUS Master-Software ist eine Verwaltungs- und Anwendungssoftware für Ihre digitalen Fotos. Wenn Sie die OLYMPUS Master-Software installiert haben, können Sie die folgenden Funktionen nutzen. Bilddatentransfer von der Kamera oder Bildretusche mittels Filter- und einem Wechseldatenträger auf den...
Seite 116: Anschließen Der Kamera An Einen Computer
“. Macintosh • Für Mac OS-Betriebssysteme ist iPhoto die standardmäßige Bildverwaltungssoftware. Beim ersten Anschließen Ihrer Olympus Digitalkamera wird iPhoto automatisch geöffnet. Schließen Sie iPhoto und öffnen Sie die OLYMPUS Master-Software. Hinweis • Wenn die Kamera an den Computer angeschlossen ist, funktioniert keine der Kamera-...
Seite 117: Starten Der Olympus Master-Software
„OLYMPUS Master 2“. • Das Durchsuchen-Fenster wird angezeigt. • Wenn OLYMPUS Master nach der Installation zum ersten Mal gestartet wird, wird das Fenster für die Installation und die Registrierung von OLYMPUS Master vor dem Durchsuchen-Fenster angezeigt. Befolgen Sie die Anweisungen auf dem Bildschirm.
Seite 118: Einzelbilder Wiedergeben
• Das ausgewählte Albumbild wird im Miniaturansichts-Bereich angezeigt. Doppelklicken Sie auf das Miniaturbild des Einzelbildes, das Sie ansehen möchten. • OLYMPUS Master wechselt zum Fenster Bildbearbeitung und das Bild wird vergrößert dargestellt. • Klicken Sie auf „Zurück“ , um wieder zum Durchsuchen-...
Seite 119: Bildübertragung Auf Einen Computer Ohne Die Olympus Master-Software
Ihre Kamera unterstützt das USB Massenspeicherprotokoll. Sie können Bilder auf einen Computer übertragen, indem Sie die Kamera über das beiliegende USB-Kabel mit dem Computer verbinden. Dies kann auch ohne Verwendung von OLYMPUS Master erfolgen. Die folgenden Betriebssysteme sind für den USB-Anschluss ausgelegt:...
Seite 120: Tipps Zum Fotografieren Und Der Wartung
Tipps zum Fotografieren und der Wartung Tipps zum Fotografieren und der Wartung Die Kamera schaltet sich nicht ein, obwohl ein Akku eingesetzt ist Der Akku ist nicht vollständig aufgeladen • Laden Sie ihn mit dem Akkuladegerät auf. Der Akku funktioniert vorübergehend nicht, weil die Umgebungstemperatur zu niedrig •...
Seite 121 Der Sensor AF kann nicht verwendet werden Der Sensor AF steht nur bei Gebrauch eines kompatiblen Objektivs zur Verfügung. Aktuelle Informationen über die mit Sensor AF kompatiblen Olympus Objektive finden Sie auf der Olympus-Website. Kameraerschütterungen, wenn der Strom ausgeschaltet wird Dies liegt daran, dass die Kamera den Bildstabilisierungsmechanismus initiiert.
Seite 122: Fehlercodes
Fehlercodes LCD- Sucheranzeigen Mögliche Ursache Abhilfemaßnahme Monitoranzeige Normale Keine oder eine nicht identi- Eine Karte bzw. eine andere fizierbare Karte eingelegt. Karte einlegen. Anzeige KEINE KARTE Die Karte nochmals einsetzen. Falls hierdurch keine Abhilfe geschaffen wird, muss die Karte Es liegt ein Kartenfehler vor. formatiert werden.
Seite 123 LCD- Sucheranzeigen Mögliche Ursache Abhilfemaßnahme Monitoranzeige Schalten Sie die Kamera aus, und warten Sie, bis sich deren Innentemperatur abgekühlt hat. Durch die Verwendung der Motivansicht über einen Keine längeren Zeitraum oder die Warten Sie einen Moment, bis Serienaufnahme hat sich Anzeige sich die Kamera automatisch Die int.
Seite 124: Wartung Der Kamera
Wartung der Kamera Reinigung und Pflege der Kamera Reinigen der Kamera Vor der Reinigung der Kamera schalten Sie die Kamera aus und entnehmen den Akku. Gehäuse: • Vorsichtig mit einem weichen fusselfreien Tuch abwischen. Zum Entfernen von starken Verunreinigungen verwenden Sie ein mit Seifenwasser befeuchtetes und gut ausgewrungenes Tuch.
Seite 125: Reinigungsmodus K Staub Entfernen
Reinigungsmodus k Staub entfernen Falls am Bildwandler Staub oder sonstige Verunreinigungen anhaften, können im Bild schwarze Punkte auftreten. Wenden Sie sich an einen autorisierten Olympus-Kundendienst, um den Bildwandler reinigen zu lassen. Der Bildwandler ist ein Hochpräzisionsgerät und kann leicht beschädigt werden. Falls Sie die Reinigung selber vornehmen möchten, achten Sie bitte unbedingt auf die nachfolgenden Angaben.
Seite 126: Information
Information Informationen zur Speicherkarte Geeignete Speicherkarten In diesem Handbuch verweist der Begriff „Karte“ auf das Speichermedium. Diese Kamera ist für CompactFlash-, Microdrive-Karten oder xD-Picture Card (optional) ausgelegt. CompactFlash Microdrive xD-Picture Card Die CompactFlash-Karte ist Das Microdrive ist ein kompakter Eine xD-Picture Card ist ein ein Festkörperspeicher mit Festplattenspeicher mit hoher Aufzeichnungsmedium, das...
Seite 127: Akku Und Ladegerät
Wählen Sie die zu verwendende Karte über [r/p]. g„r/p“ (S. 106) Akku und Ladegerät Verwenden Sie ausschließlich den Lithiumionenakku von Olympus (BLS-1). Andere Akkus dürfen nicht verwendet werden. Die Leistungsaufnahme der Kamera hängt weitgehend von der Nutzung und anderen Umständen ab.
Seite 128: Wechselobjektive
Objektiv anderer Ausführung verwendet, arbeiten der Autofokus und die Belichtungsmessung nicht einwandfrei. In einigen Fällen sind auch andere Funktionen nicht mehr verfügbar. FOUR THIRDS-Anschluss Von Olympus entwickelter Objektivstandard im „Four-Thirds“-System. Diese von Grund auf neu entwickelten Wechselobjektive wurden speziell und ausschließlich zur Verwendung mit Digitalkameras entwickelt. ZUIKO DIGITAL-Wechselobjektive „Four-Thirds“-Wechselobjektive sind für den professionellen Gebrauch geeignet.
Seite 129: E-System Zubehör
E-System Zubehör Standard-Objektive 18-36mm (entspr. zu 35 mm) 28-84mm (entspr. zu 35 mm) 35-90mm (entspr. zu 35 mm) 36-360mm (entspr. zu 35 mm) 50mm (entspr. zu 35 mm) ZUIKO DIGITAL ZUIKO DIGITAL ZUIKO DIGITAL 17.5-45 mm ZUIKO DIGITAL ZUIKO DIGITAL ED 9-18 mm 1:4.0-5.6 ED 14-42 mm 1:3.5-5.6 1:3.5-5.6 Standardzoom-...
Seite 130 Adapter Fernbedienungen ZUIKO DIGITAL ZUIKO DIGITAL EX-25 MF-1 RM-1 RM-UC1 1,4-fach Telekonverter 2,0-fach Telekonverter Zwischenring OM-Adapter IR-Fernbedienung Kabelfernauslöser EC-14 EC-20 Blitzsysteme FL-BKM03 FL-BK04 Zangenblitz-Halterung Blitzhalterung FL-CB05 SRF-11 Verlängerungskabel Ringblitz-Set FL-50R FL-36R FL-20 (inkl. FC-1 / RF-11) Kabelloser Blitz Kabelloser Blitz Blitz RF-11 Ringblitz...
Seite 131 Augenmuscheln VA-1 EP-5 EP-6 EP-7 EP-8 DE-P3 DE-N3 Varimagni Augenmuschel Große Augenmuschel Augenmuschel Augenmuschel Augenmuschel Winkelsucher (Standard) Augenmuschel (inkl. E-620) Diopter +3 Diopter –3 Unterwassergehäuse-System PTSA-03 PTBK-E01 PPO-E05 PPO-E04 PPO-E03 PPO-E02 PPO-E01 PTBKS-E02 PTBK-E02 PER-E01 PER-E02 EC-14 PT-E06 PFL-01 PFL-E01...
Seite 132: Technische Daten Des Zuiko Digital-Objektivs
Technische Daten des ZUIKO DIGITAL-Objektivs Bezeichnung der Teile 1 Fassung für Gegenlichtblende 2 Filtergewinde 3 Zoomring 4 Schärfering 5 Ausrichtmarkierung 6 Elektrische Kontakte 7 Vorderer Objektivdeckel 8 Hinterer Objektivdeckel 9 Gegenlichtblende Anbringen der Gegenlichtblende Aufbewahrung der Gegenlichtblende • Verwenden Sie die Gegenlichtblende bei Gegenlicht. •...
Seite 133 Technische Daten Funktionen 17,5-45 mm 14-42 mm 40-150 mm 25 mm Fassung FOUR THIRDS-Anschluss Brennweite 17,5 - 45 mm 14 - 42 mm 40 - 150 mm 25 mm Lichtstärke f3,5 - 5,6 f3,5 - 5,6 f4 - 5,6 f2,8 Bildwinkel 63°...
Seite 134: Diagrammkurve (P-Modus)
Diagrammkurve (P-Modus) Im Programmautomatik-Modus P steuert die Kamera die Belichtung entsprechend einer programmierten Kombination von Blendenöffnung und Verschlusszeit wie nachfolgend dargestellt. Die Diagrammkurve variiert abhängig vom verwendeten Objektiv. Bei Verwendung eines 14 - 42 mm f3,5 - 5,6 Zoomobjektivs (Brennweite: 14 mm) Programm-Shift- Funktion Blitzsynchronisation und Verschlusszeit...
Seite 135: Warnanzeigen Für Die Belichtung
Warnanzeigen für die Belichtung Wenn die optimale Belichtung nicht erzielt werden kann, wenn Sie den Auslöser halb herunterdrücken, blinkt die Anzeige im Sucher und in der Monitor-Funktionsanzeige. Aufnah- Warnanzeigen- Status Maßnahme memodus Beispiel (blinkt) Das Motiv ist zu dunkel. • Erhöhen Sie die ISO- Empfindlichkeit.
Seite 136: Blitzmodi, Die Entsprechend Dem Aufnahmemodus Eingestellt Werden
Blitzmodi, die entsprechend dem Aufnahmemodus eingestellt werden Anzeigen der Aufnahme- Blitzabgabe- Faktoren für Limit für Sucheranzeigen Monitor- Blitzmodus modus zeitpunkt Blitzabgabe Verschlusszeit Funktionsanzeige Automatische Blitzabgabe AUTO Blitzabgabe automatisch Automatische bei Unterbe- Blitzabgabe Auf ers- lichtung/ (Rote-Augen- ten Ver- 1/30 Sek. - Gegenlicht Effekt-Reduzie- schluss-...
Seite 137: Weißabgleich-Farbtemperatur
Anzeigen der Aufnahme- Blitzabgabe- Faktoren für Limit für Sucheranzeigen Monitor- Blitzmodus modus zeitpunkt Blitzabgabe Verschlusszeit Funktionsanzeige Aufhellblitz Auf ers- Blitzabgabe Aufhellblitz ten Ver- 60 Sek. - bei jeder (Rote-Augen- schluss- 1/180 Sek. Aufnahme Effekt-Reduzie- vorhang rung) Zwangsabge- schalteter Blitz Aufhellblitz/Lang- Auf zweit- zeitsynchronisation/ en Ver-...
Seite 138: Speichermodus Und Dateigröße/Anzahl Der Speicherbaren Einzelbilder
Speichermodus und Dateigröße/Anzahl der speicherbaren Einzelbilder Die Angaben zur Dateigröße stellen einen Näherungswert für Dateien mit einem Seitenverhältnis von 4:3 dar. Anzahl der speicherbaren Pixelzahl Dateigröße Speichermodus Datenkompression Dateiformat Einzelbilder (mit (BILDGRÖSSE) (MB) einer 1 GB xD- Picture Card) RAW- Verlustfreie ca.
Seite 139: Funktionen, Die Mit „Mein Modus" Und „Benutzereinstellung" Gespeichert Werden Können
Funktionen, die mit „Mein Modus“ und „Benutzereinstellung“ gespeichert werden können „Mein Speicherung „Mein Speicherung Funktion Modus“- der Benutzer- Funktion Modus“- der Benutzer- Speicherung einstellung Speicherung einstellung AUSL. PRIO. C BILDSTABI. O fps </Y/j VIDEOSIGNAL Blitzmodus RUHE MODUS BILDMODUS LCD BEL. GRADATION 4h TIMER USB MODUS...
Seite 140: Menüverzeichnis Überprüfen
„Mein Speicherung „Mein Speicherung Funktion Modus“- der Benutzer- Funktion Modus“- der Benutzer- Speicherung einstellung Speicherung einstellung f BATTERIELEVEL AUTOFOKUS JUSTAGE BELICHTUNGSJUSTAGE CU/HI : Kann gespeichert werden. k: Kann nicht gespeichert werden. * Mit Anti-Schock. Menüverzeichnis überprüfen Aufnahmemenü Siehe Menüanzeiger Funktion Einstelloptionen Seite S.
Seite 141 Wiedergabemenü Siehe Menüanzeiger Funktion Einstelloptionen Seite K/L/M/N/O/h/i S. 86 AUS/EIN S. 86 RAW DATA EDIT GEGENL.KOR/ROTE AUGEN/P/S/W-MODUS/ RAW/JPEG JPEG BEARB. SEPIA-MODUS/ S. 87 BEARB. SÄTTIGUNG/Q/ SEITENVERHÄLTNIS ÜBERLAGERUNG 2 BILDER VERKN./3 BILDER VERKN. < </U S. 109 ALLE KOPIER. JA/NEIN S. 90 SCHUTZ AUFH JA/NEIN S.
Seite 142 Siehe Menüanzeiger Funktion Einstelloptionen Seite TASTE/EINST.RAD S. 96 BLENDENW. EINSTELLFUNKTION S. 96 VERS. ZEIT VERS. ZEIT /BLENDENW. EINSTELLRICHTUNG EINSTELLRAD1 /EINSTELLRAD2 S. 96 S-AF mode1 /mode2/mode3 AEL/AFL C-AF mode1/mode2 /mode3/mode4 S. 97 mode1 /mode2/mode3 AEL/AFL MEMO /EIN S. 97 Fn GESICHT ERK /VORSCHAU/LIVE VIEW/V/ ;...
Seite 143 Siehe Menüanzeiger Funktion Einstelloptionen Seite BELICHT/e/ISO S. 101 EV-STUFEN 1/3EV /1/2EV/1EV S. 101 ESP + AF/ESP MESSUNG S. 48 AEL MESSUNG AUTO /J/5/5HI/5SH S. 101 AUTO /100 - 3200 S. 52 ISO-STUFEN 1/3EV /1EV S. 101 MAX LIMIT 200 - 3200 (800 ISO-AUTO EINST.
Seite 144 Siehe Menüanzeiger Funktion Einstelloptionen Seite AUFNAH./LÖSCHEN S. 105 SCHNELL LÖSCH. /EIN S. 105 RAW+JPEG LÖSCH. JPEG/RAW/RAW+JPEG S. 105 DATEINAME AUTO /RESET S. 105 PRIO. EINST. NEIN S. 105 dpi EINSTELLUNG AUTO /ANPASSEN S. 106 S. 106 Adobe RGB DATEINAM.BEARB. /A - Z/0 - 9 S.
Seite 145: Technische Daten
Technische Daten Technische Daten Kamera Produktausführung : Digital-Spiegelreflexkamera mit Wechselobjektivanschluss Objektiv : Zuiko Digital, „Four-Thirds“-Systemobjektiv Objektivfassung : „Four-Thirds“-Fassung Entspricht der Brennweite bei einer 35 mm Kamera : Etwa doppelte Objektivbrennweite Bildwandlereinrichtung : 4/3-Zoll Live-MOS-Sensor Gesamtanzahl Pixel : ca. 13.060.000 Anzahl effektiver Pixel : ca.
Seite 146: Anschlüsse
: Mit Kameraverschlusszeit bis zu 1/180 Sek. Blitzsteuermodus : TTL-AUTO (TTL-Vorblitzmodus), AUTO, MANUAL Anschluss für Zusatzblitz : Blitzschuh Drahtlose Blitz-Funktion : Kompatibel mit dem drahtlosen RC-Blitzsystem von Olympus Anschlüsse USB-Anschluss, VIDEO OUT-Buchse (Mehrfachanschluss) Stromversorgung Batterien : (BLS-1)-Lithiumionenakku × 1 Abmessungen/Gewicht Abmessungen : 130,0 mm (B) ×...
Seite 147: Technische Daten Akku/Ladegerät
Technische Daten Akku/Ladegerät BLS-1-Lithiumionenakku ART.-NR. : PS-BLS1 : wiederaufladbarer Lithiumionenakku Spannung : 7,2 V DC Kapazität : 1150 mAh Anzahl Lade-/ Entladevorgänge : ca. 500 (abhängig von den Nutzungsbedingungen) Umgebungstemperatur : 0 °C - 40 °C (Ladevorgang) -10 °C - 60 °C (Betrieb) -20 °C - 35 °C (Lagerung) Abmessungen : ca.
Seite 148: Sicherheitshinweise
Tuch verwenden. Niemals Lösungsmittel, sich verflüchtigende oder organische Reinigungsmittel verwenden. Zubehör — Ausschließlich von Olympus empfohlenes Zubehör verwenden. Andernfalls kann dieses Produkt schwer beschädigt und eine Verletzungsgefahr nicht ausgeschlossen werden. Nässe und Feuchtigkeit — Die Sicherheitshinweise zu spritzwasserfesten Produkten finden Sie im entsprechenden Abschnitt des Referenzhandbuchs.
Seite 149: Sicherheitshinweise Bei Der Produkthandhabung
Überhitzen, Entzünden oder Platzen des Akkus und/oder Stromschläge und Verletzungen zu vermeiden. GEFAHR • Diese Kamera arbeitet mit einem von Olympus spezifizierten Lithium-Ionen-Akku. Laden Sie den Akku mit dem spezifizierten Ladegerät auf. Verwenden Sie keine anderen Ladegeräte. • Erhitzen Sie Akkus nicht, und werfen Sie sie nicht ins Feuer.
Seite 150: Vermeidung Von Schädlichen Umwelteinwirkungen
• Wenn die Kamera für längere Zeit gelagert werden soll, nehmen Sie unbedingt erst den Akku heraus. • Diese Kamera arbeitet mit einem von Olympus spezifizierten Lithium-Ionen-Akku. Verwenden Sie keinen anderen Akkutyp. Um einen sicheren und problemlosen Betrieb zu gewährleisten, lesen Sie vor der Verwendung des Akkus die jeweils zugehörige Bedienungsanleitung sorgfältig durch.
Seite 151: Haftungsausschluss
Temperaturbereichs. Rechtshinweise • Olympus leistet keine Gewähr für erwarteten Nutzen durch den sachgemäßen Gebrauch dieses Geräts und haftet nicht für Schäden jeglicher Art, die aus dem sachgemäßen Gebrauch dieses Geräts herrühren, oder für Forderungen Dritter, die aus dem unsachgemäßen Gebrauch dieses Geräts herrühren.
Seite 152: Sicherheitshinweise Zum Gebrauch Des Akkus Und Ladegeräts
Falls ein Akku und/oder ein Ladegerät einer anderen Ausführung als Original-Olympus-Zubehör verwendet werden, kann es infolge von auslaufender Akkuflüssigkeit, Überhitzung, Funkenbildung zu Schäden am Akku, sonstigen Schäden und Verletzungen kommen, und es besteht Feuergefahr. Olympus haftet nicht für Unfälle und Schäden, welche auf die Verwendung von Akkus und/oder Ladegeräten einer anderen Ausführung als Original-Olympus-Zubehör zurückzuführen sind.
Seite 153 4. Die Garantiebedingungen gelten ausschließlich für das Produkt selbst. Andere Teile, wie Tragetasche, Tragegurt, Objektivdeckel, Batterien etc. fallen nicht unter diese Garantie. 5. Unter dieser Garantie ist Olympus ausschließlich zu der Reparatur oder dem Umtausch dieses Produktes verpflichtet. Ausgeschlossen vom Garantieanspruch sind Folgeschäden oder -verluste jedweder Art für den Kunden, die durch einen Defekt dieses Geräts hervorgerufen werden.
Seite 154: Stichwortverzeichnis
Stichwortverzeichnis Symbole AF-Feld-Modus ..........59 AF-MODUS ..........55, 99 A ............99 Akku ............11, 127 CU/HI ..........108 ALLE > ...........103 j/</Y ............99 ALLE KOPIER..........90 w+F ............102 ALLES LÖSCHEN .........92 8 (Signalton) ..........65 ANTI-SCHOCK z ........61 W (Sprachwahl) ........93 ANZEIGEZEIT ..........98 f BATTERIELEVEL ........
Seite 155 Karte ............. 13, 126 dpi EINSTELLUNG ........106 KARTE EINR........92, 126 DPOF ............109 KARTE FORMAT........126 Drahtloses RC-Blitzsystem von Olympus ..80 KERZENLICHT & ......... 5 Druckvorauswahl ......... 109 KINDER G ............. 5 Kompressionsrate ......... 66 Effektfilter/Motiv g ........
Seite 156 Spot AF Messfeld Modus o ....57, 95 Spotmessung I ...........48 Spotmessung - Dunklere Obj. Rücks............. 96 Objektiv ..........12, 128 Belichtung IK ........48 OLYMPUS Master ........115 Spotmessung - Hellere Belichtung IJ ..48 sRGB ............103 Staubschutzfunktion ......14, 124 PAL ............. 100 STEUERUNG ..........100 PANORAMA s ........
Seite 157 Memo...
Seite 158 Memo...
Seite 159 Memo...
Seite 160 Memo...
Seite 161 Memo...
Seite 162 Memo...
Seite 163 Memo...

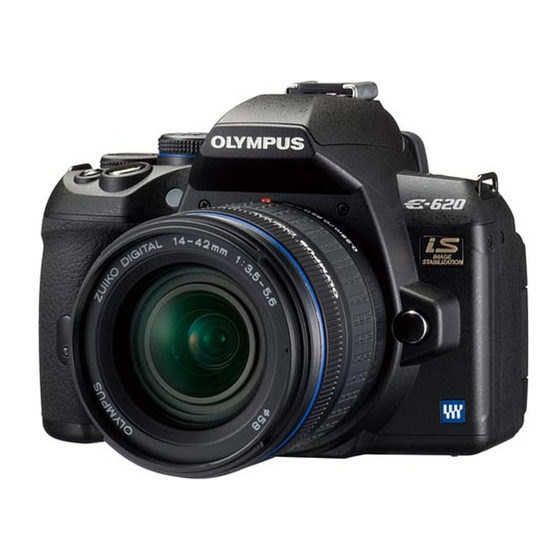

Olympus E-620 Bedienungsanleitung

1 Verwenden der Motivansicht

2 Belichtung

3 Scharfstellung und Aufnahmefunktionen

4 Speichermodus, Weißabgleich und Bildmodus

5 Blitz

6 Wiedergabefunktionen

7 Einstellfunktionen

8 Anpassen der Kamera

9 Ausdrucken

10 Verwenden der OLYMPUS Master-Software

11 Tipps zum Fotografieren und der Wartung

12 Information

Quicklinks

Verwandte Anleitungen für Olympus E-620

Inhaltszusammenfassung für Olympus E-620

Inhaltsverzeichnis
