Einstieg in die Programmierung 7

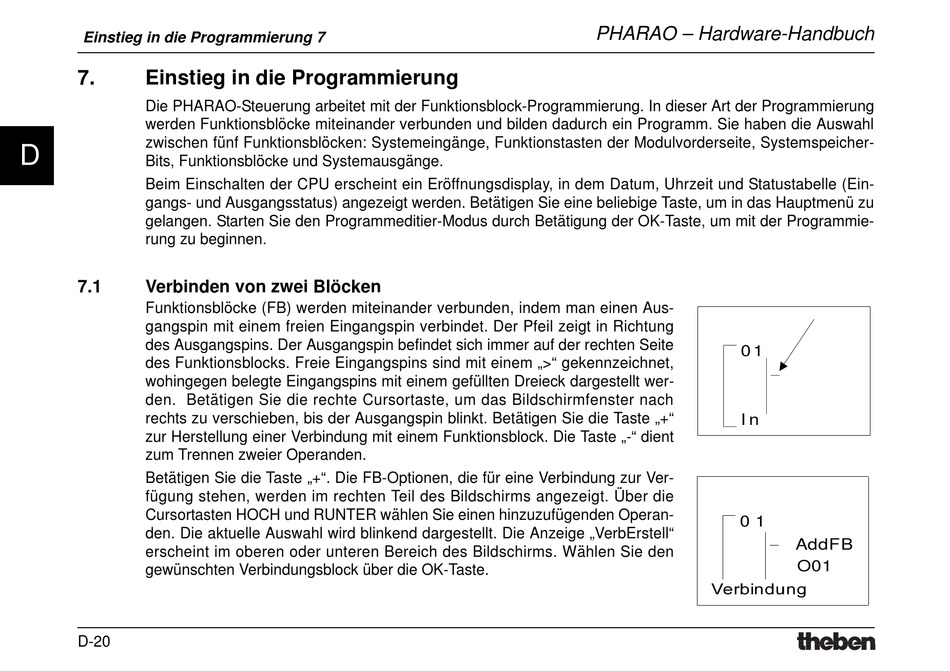

7. Einstieg in die Programmierung
Die PHARAO-Steuerung arbeitet mit der Funktionsblock-Programmierung. In dieser Art der Programmierung
werden Funktionsblöcke miteinander verbunden und bilden dadurch ein Programm. Sie haben die Auswahl
zwischen fünf Funktionsblöcken: Systemeingänge, Funktionstasten der Modulvorderseite, Systemspeicher-
D
Bits, Funktionsblöcke und Systemausgänge.
Beim Einschalten der CPU erscheint ein Eröffnungsdisplay, in dem Datum, Uhrzeit und Statustabelle (Ein-
gangs- und Ausgangsstatus) angezeigt werden. Betätigen Sie eine beliebige Taste, um in das Hauptmenü zu
gelangen. Starten Sie den Programmeditier-Modus durch Betätigung der OK-Taste, um mit der Programmie-
rung zu beginnen.
7.1 Verbinden von zwei Blöcken
Funktionsblöcke (FB) werden miteinander verbunden, indem man einen Aus-
gangspin mit einem freien Eingangspin verbindet. Der Pfeil zeigt in Richtung
des Ausgangspins. Der Ausgangspin befindet sich immer auf der rechten Seite
des Funktionsblocks. Freie Eingangspins sind mit einem „>" gekennzeichnet,
wohingegen belegte Eingangspins mit einem gefüllten Dreieck dargestellt wer-
den. Betätigen Sie die rechte Cursortaste, um das Bildschirmfenster nach
rechts zu verschieben, bis der Ausgangspin blinkt. Betätigen Sie die Taste „+"
zur Herstellung einer Verbindung mit einem Funktionsblock. Die Taste „-" dient
zum Trennen zweier Operanden.
Betätigen Sie die Taste „+". Die FB-Optionen, die für eine Verbindung zur Ver-
fügung stehen, werden im rechten Teil des Bildschirms angezeigt. Über die
Cursortasten HOCH und RUNTER wählen Sie einen hinzuzufügenden Operan-
den. Die aktuelle Auswahl wird blinkend dargestellt. Die Anzeige „VerbErstell"
erscheint im oberen oder unteren Bereich des Bildschirms. Wählen Sie den
gewünschten Verbindungsblock über die OK-Taste.
D-20
PHARAO – Hardware-Handbuch
0 1
I n
0 1
9HUELQGXQJ
AddFB
O01
