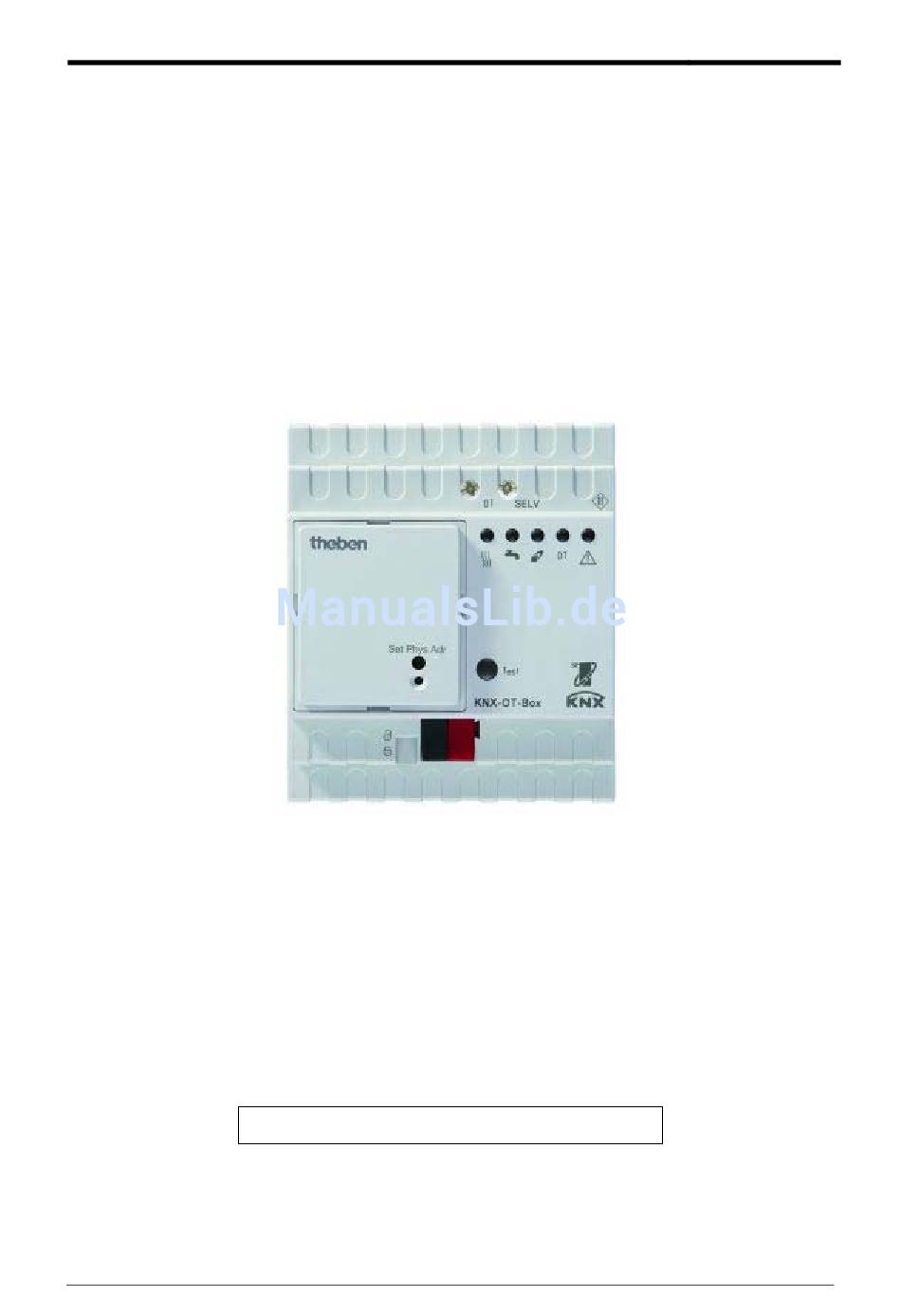

- Seite 1 KNX-OT-Box KNX-OT-Box KNX-OT-Box Best. Nr. 8559200 Stand: Mrz-12 (Änderungen vorbehalten) Seite 1 von 59...
-
Seite 2: Inhaltsverzeichnis
KNX-OT-Box Inhaltsverzeichnis Funktionseigenschaften Bedienung Technische Daten Technische Daten Das Applikationsprogramm „KNX-OT-Box V1.0“ Auswahl in der Produktdatenbank Kommunikationsobjekte 3.2.1 Beschreibung der Objekte Parameter 3.3.1 Parameterseiten 3.3.2 Parameterbeschreibung 3.3.2.1 Die Parameterseite „Allgemein“ 3.3.2.2 Die Parameterseite „Heizung“ 3.3.2.3 Die Parameterseite „Gewichtung der Zonen“... - Seite 3 KNX-OT-Box Berechnung des Sollwertes: 5.4.1 Ermittlung des Sollwertes über Wärmebedarf 5.4.2 Ermittlung des Sollwertes über Witterung, ohne Wärmebedarf 5.4.3 Ermittlung des Sollwertes aus Bedarf und witterungsgesteuert Bedienungsanleitung Stand: Mrz-12 (Änderungen vorbehalten) Seite 3 von 59...
-
Seite 4: Funktionseigenschaften

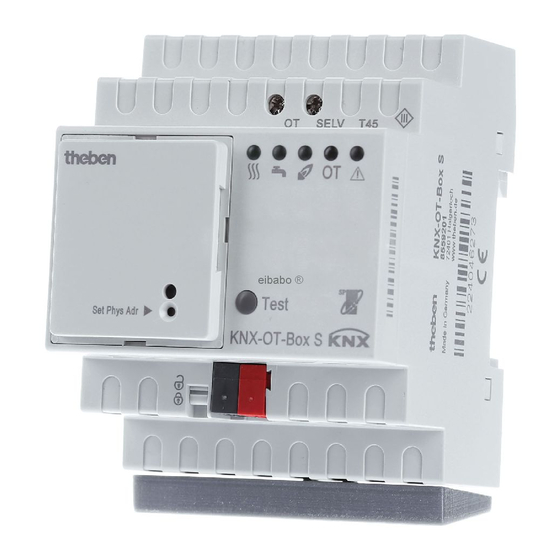

KNX-OT-Box 1 Funktionseigenschaften Mit der neuen KNX-OT-Box schlägt Theben die Brücke zwischen zwei Welten: KNX und OpenTherm-Wärmeerzeuger lassen sich mit dieser universellen Schnittstelle verbinden. Sie kann als Master für den OpenTherm Wärmeerzeuger in Kombination mit einer KNX-Einzelraumregelung eingesetzt werden. - Seite 5 KNX-OT-Box Mit Hilfe der ETS (Engineering Tool) können die Applikationsprogramme ausgewählt, die spezifischen Parameter und Adressen vergeben und in das Gerät übertragen werden. Das Gerät ist für die Montage auf DIN-Hutschienen vorgesehen (nach EN 60715). Verwendung nur in geschlossenen, trockenen Räumen.
-
Seite 6: Bedienung
KNX-OT-Box 1.1 Bedienung Durch Drücken der Test-Taste wird der OpenTherm Bus kurzgeschlossen. Dies führt üblicherweise zum Start des Wärmeerzeugers. Bemerkung: Die LEDs zeigen immer den tatsächlichen Status des Wärmeerzeugers und nicht den Zustand der KNX Objekte. Durch die Reaktionszeit des Wärmeerzeugers kann eine sichtbare Verzögerung zwischen einem Busbefehl und der Aktualisierung der LEDs entstehen. -
Seite 7: Technische Daten
KNX-OT-Box 2 Technische Daten 2.1 Technische Daten Busspannung, ≤10 mA Betriebsspannung, Stromverbrauch KNX OT Busprotokoll OpenTherm V4.0 mit SmartPower* Montageart DIN-Schiene Breite 4 TE Anschlussart KNX Busklemme Massiv: 0,5 mm² (Ø 0,8) bis 4 mm² | Litze Max. Leitungsquerschnitt mit Aderendhülse: 0,5 mm²... -
Seite 8: Das Applikationsprogramm „Knx-Ot-Box V1
3.1 Auswahl in der Produktdatenbank THEBEN AG Hersteller Produktfamilie Heizung, Klima, Lüftung Produkttyp Kesselsteuerung für Openthermkessel Programmname KNX-OT-Box V1.0 Die ETS Datenbank finden Sie auf unserer Downloadseite: www.theben.de/downloads Tabelle 1 Anzahl Kommunikationsobjekte: Anzahl Gruppenadressen: Anzahl Zuordnungen: Stand: Mrz-12 (Änderungen vorbehalten) -
Seite 9: Kommunikationsobjekte
KNX-OT-Box 3.2 Kommunikationsobjekte Tabelle 2: Objektname Function Flags Basissollwert Vorlauf im 2 Byte Vorlaufsollwert vorgeben K L S - Komfortbetrieb 9.001 manuelle Verschiebung Vorlauf Vorlaufsollwert 2 Byte K L S - Sollwert verschieben 9.002 1 bit Central Heating freigeben... - Seite 10 KNX-OT-Box Fortsetzung: Objektname Function Flags max. Stellgröße Zone/Raum 9 K L S - Witterung und Bedarf 1 Byte Stellgröße empfangen 5.001 max. Stellgröße Zone/Raum 9 K L S - bedarfsgesteuert max. Stellgröße Zone/Raum 10 K L S - Witterung und Bedarf 1 Byte Stellgröße empfangen...
- Seite 11 KNX-OT-Box Fortsetzung: Objektname Funktion Flags Brauchwassersollwert im 2 Byte Sollwert vorgeben K L S - Zwangsbetrieb 9.001 Brauchwassertemperatur- Brauchwassersollwert 2 Byte K L - Ü sollwert melden 9.001 aktuelle 2 Byte akt. Temperatur senden K L - Ü Brauchwassertemperatur 9.001...
-
Seite 12: Beschreibung Der Objekte
KNX-OT-Box 3.2.1 Beschreibung der Objekte • Objekt 0 „Basissollwert Vorlauf im Komfortbetrieb “ Gewünschte Vorlauftemperatur im Komfortbetrieb. • Objekt 1 „manuelle Verschiebung Vorlauf Sollwert “ Eine empfangene Temperaturdifferenz bewirkt eine Verschiebung des aktuellen Vorlaufsollwertes um bis zu +/- 15 K. - Seite 13 KNX-OT-Box • Objekt 15 „Bedarfssteuerung sperren“ Wenn dieses Objekt gesetzt ist (=1) gilt nur der eingestellte Vorlaufsollwert nach Reset (Parameterseite Heizung). Die aus den Räumen kommenden Stellgrößen werden nicht mehr berücksichtigt. • Objekt 16 „aktuelle Vorlauftemperatur“ Rückmeldung vom Wärmeerzeuger.
- Seite 14 KNX-OT-Box • Objekt 21 „Status Heizung“ Rückmeldung vom Wärmeerzeuger. 0 = der Wärmeerzeuger heizt im Moment nicht. 1 = der Wärmeerzeuger heizt momentan. • Objekt 22 „Service notwendig“ Rückmeldung vom Wärmeerzeuger. 1 = Wartung erforderlich • Objekt 23 „Außentemperatur“...
- Seite 15 KNX-OT-Box • Objekt 27 „Erwartete Solarunterstützung“ Dieses Objekt ist vorhanden wenn auf der Parameterseite Brauchwassererwärmung die Energieoptimierung bei möglicher Solarunterstützung gewählt wurde. Die Wetterstation sendet eine 1 wenn Solarenergie erwartet wird (EFR Meldung). 0 = es gilt der aktuell eingestellte Brauchwassersollwert.
- Seite 16 KNX-OT-Box • Objekt 34 „Modulationsgrad in %“ Rückmeldung vom Wärmeerzeuger. • Objekt 35 „Untergrenze Brauchwassersollwert “ Rückmeldung vom Wärmeerzeuger. • Objekt 36 „Obergrenze Brauchwassersollwert“ Rückmeldung vom Wärmeerzeuger. • Objekt 37 „Untergrenze Vorlaufsollwert“ Rückmeldung vom Wärmeerzeuger. • Objekt 38 „Obergrenze Vorlaufsollwert“...
-
Seite 17: Parameter
KNX-OT-Box 3.3 Parameter 3.3.1 Parameterseiten Tabelle 3 Funktion Beschreibung Grundeinstellungen zur Anlage Allgemein Sollwerte, Absenkungen, Betriebsarten usw. Heizung Gewichtung der Zonen Unterschiedliche Prioritäten der Heizzonen für die Sollwertberechnung Außentemperatur Einstellungen zur Erfassung der Außentemperatur Einstellungen zu den Rückmeldungen der Heizungsdaten durch Meldungen von "CH"... -
Seite 18: Parameterbeschreibung
KNX-OT-Box 3.3.2 Parameterbeschreibung 3.3.2.1 Die Parameterseite „Allgemein“ Tabelle 4 Bezeichnung Werte Beschreibung Belegreifheizen Nein Normalbetrieb. aktivieren ja Estrichtrockenprogramm nach DIN EN 1264-4. Siehe im Anhang: Belegreifheizen. Ermittlung des Sollwertes über Wärmebedarf, ohne Die Vorlauftemperatur wird aufgrund der Heizung der momentan maximalen Stellgröße, Witterung unter Berücksichtigung der Gewichtung... -
Seite 19: Die Parameterseite „Heizung
KNX-OT-Box 3.3.2.2 Die Parameterseite „Heizung“ Tabelle 5 Bezeichnung Werte Beschreibung Vorlaufsollwert nach 20..90 Basis für alle Sollwerterhöhungen und Reset in °C (20..90) (Standard = 50) Absenkungen (vgl. Basissollwert). Fußpunkt der Kennlinie 20..90 Minimale Vorlauftemperatur bei in °C (20..90) (Standard = 30) bedarfsgesteuerter Sollwertermittlung. - Seite 20 KNX-OT-Box Fortsetzung: Bezeichnung Werte Beschreibung Verzögerungszeit für keine Jede Sollwertänderung wird sofort Anpassen des Sollwertes übernommen. Bedarfbedingte Sollwertänderungen 1 min, 2 min, 3 min, werden erst nach Ablauf der 5 min, 10 min, 15 min, eingestellten Verzögerung übernommen. 20 min, 30 min...
-
Seite 21: Die Parameterseite „Gewichtung Der Zonen
KNX-OT-Box 3.3.2.3 Die Parameterseite „Gewichtung der Zonen“ Es werden bis zu 10 Heizzonen für die Ermittlung des Wärmebedarfs herangezogen werden. Hier wird bestimmt, in welchem Umfang jede einzelne Zone in die Berechnung der Vorlauftemperatur eingehen soll. Tabelle 6 Bezeichnung... -
Seite 22: Die Parameterseite „Außentemperatur
KNX-OT-Box 3.3.2.4 Die Parameterseite „Außentemperatur“ Tabelle 7 Bezeichnung Werte Beschreibung Erfassung der Über Objekt Außentemperaturwert wird über den Außentemperatur Bus empfangen (z.B. von einer Wetterstation usw.) vom Wärmeerzeuger Die Außentemperatur vom Wärmeerzeuger (Außensonde) wird verwendet. Erneutes Senden der nicht aufgrund Änderung (Bei Erfassung vom Wärmeerzeuger) -
Seite 23: Die Parameterseite „Meldungen Von Ch
KNX-OT-Box 3.3.2.5 Die Parameterseite „Meldungen von CH“ Hier wird eingestellt, wie die “Central Heating“ Rückmeldungen des Wärmeerzeugers an den Bus gesendet werden sollen. Tabelle 8 Bezeichnung Werte Beschreibung Erneutes Senden des nicht aufgrund Änderung Sollwert kann nur zyklisch gesendet Vorlaufsollwertes bei werden (wenn gewählt) -
Seite 24: Die Parameterseite „Brauchwassererwärmung
KNX-OT-Box 3.3.2.6 Die Parameterseite „Brauchwassererwärmung“ Tabelle 9 Bezeichnung Werte Beschreibung Brauchwassersollwert im 5..90 Brauchwasser Solltemperaturen für jede Komfortbetrieb (in °C, (Standard = 60) Betriebsart. 5..90) Bei höheren Temperaturen ist, Brauchwassersollwert im 5..90 abhängig vom Anlagensystem, eventuell die Installation eines Standbybetrieb (in °C,... - Seite 25 KNX-OT-Box Fortsetzung: Bezeichnung Werte Beschreibung Brauchwassersollwert 5..90 Dieser Sollwert gilt wenn Objekt 26 bei Solar.. (in °C, (Standard = 45) oder Obj. 27 Sonneneinstrahlung 5..90) melden. Ist der aktuelle Sollwert für Brauchwasser (z.B. aufgrund der Betriebsart) geringer als der hier...
-
Seite 26: Die Parameterseite „Meldungen Von Dhw
KNX-OT-Box 3.3.2.7 Die Parameterseite „Meldungen von DHW“ Hier wird eingestellt, wie die “Domestic Hot Water“ Rückmeldungen des Wärmeerzeugers an den Bus gesendet werden sollen. Tabelle 10 Bezeichnung Werte Beschreibung Senden des Nein Brauchwassersollwertes bei Änderung Brauchwassersollwert Nein zyklisch senden Erneutes Senden der akt. -
Seite 27: Typische Anwendungen
Die Stellgrößen zur Ansteuerung der Heizkörperstellantriebe werden an 3 Heizungsaktorern HMG 4 + 2x HME 4 gesendet. Die einzelnen Stellgrößen gehen ebenfalls an die Objekte 3..12 der KNX-OT-Box zur Ermittlung der maximalen Stellgröße aller Zonen. Die Vorlauf-Solltemperatur wird von der KNX-OT-Box anhand der aktuellen Stellgrößen in allen 10 Räumen ermittelt. -
Seite 28: Geräte
KNX-OT-Box 4.1.1 Geräte: • KNX-OT-Box (Best. Nr. 8559200) • VARIA 824 / 826 (Best. Nr. 8249200 / 8269200) • 9x RAM 713 S (Best. Nr. 7139201) • HMG 4 (Best. Nr. 4900210) • 2x HME 4 (Best. Nr. 4900211) 4.1.2 Übersicht... -
Seite 29: Objekte Und Verknüpfungen
KNX-OT-Box 4.1.3 Objekte und Verknüpfungen Tabelle 11: Rückmeldungen des Wärmeerzeugers und max. Stellgröße Zone 1 VARIA KNX-OT-Box Kommentar Objektname Objektname Maximale Stellgröße Stellgröße Heizen Zone/Raum 1 Stellgröße für Zone 1 bedarfsgesteuert Anzeigen Seite 1, Aktuelle Rückmeldung des Zeile 1 Vorlauftemperatur Wärmeerzeugers... - Seite 30 KNX-OT-Box Tabelle 13: Stellgrößen für den Heizungsaktor RAM 713 Zone 2 HMG 4 Kommentar Objektname Objektname Stellgröße Heizen GM HMG 4 Kanal 2 RAM 713 Zone 3 HMG 4 Stellgröße Heizen GM HMG 4 Kanal 3 RAM 713 Zone 4 HMG 4 Stellgröße Heizen...
- Seite 31 KNX-OT-Box Tabelle 14: Ermittlung der maximalen Stellgröße. RAM 713 Zone 2 KNX-OT-Box Kommentar Objektname Objektname Maximale Stellgröße Stellgröße Heizen Zone/Raum 2 bedarfsgesteuert RAM 713 Zone 3 Maximale Stellgröße Stellgröße Heizen Zone/Raum 3 bedarfsgesteuert RAM 713 Zone 4 Maximale Stellgröße Stellgröße Heizen...
-
Seite 32: Wichtige Parametereinstellungen
KNX-OT-Box 4.1.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. Tabelle 15: KNX-OT-Box Parameterseite Parameter Einstellung Allgemein Ermittlung des Sollwertes der Über Wärmebedarf, ohne Heizung Witterung Meldungen von CH Erneutes Senden der aktuellen Vorlauftemperatur bei Änderung um... - Seite 33 KNX-OT-Box Tabelle 17: HMG / HME 4 (Zonen 1..10) Parameterseite Parameter Einstellung Allgemein Art des Grundmoduls GM ist ein HMG 4 Anzahl der 2 Erweiterungsmodule Erweiterungsmodule Typ des 1. EM1 ist ein HME 4 Erweiterungsmoduls Typ des 2. EM2 ist ein HME 4...
-
Seite 34: Anwendung: Sollwertermittlung Aus Bedarf Und Witterungsgesteuert
KNX-OT-Box 4.2 Anwendung: Sollwertermittlung aus Bedarf und Witterungsgesteuert Die Vorlauf-Solltemperatur wird von der KNX-OT-Box anhand der aktuellen Außentemperatur ermittelt. Diese wird vom Wärmeerzeuger über den OpenTherm Bus empfangen und auf dem Varia Display angezeigt. In diesem Beispiel werden einzelne Kanäle für die Ermittlung der maximalen Stellgröße in 4er Gruppen (Anzahl der Kanäle im Heizungsaktor) zusammengefasst. -
Seite 35: Übersicht
KNX-OT-Box 4.2.1 Übersicht Room 1 Obj.39 Obj.16 Obj.41 Obj.23 Obj.13 Obj. 5 Obj. 4 Obj. 3 Zone 1 Obj.13 Obj. 0 Room 2 Obj. 3 Obj. 6 Obj. 9 Zone 2 Obj. 7 Obj.13 Obj.20 Obj.23 Obj.26 Obj.29 Room 12 Zone 3 Obj.13... -
Seite 36: Objekte Und Verknüpfungen
KNX-OT-Box 4.2.2 Objekte und Verknüpfungen Tabelle 19: Rückmeldungen des Wärmeerzeugers VARIA KNX-OT-Box Kommentar Objektname Objektname Anzeigen Seite 1, Aktuelle Rückmeldung des Zeile 1 Vorlauftemperatur Wärmeerzeugers Anzeigen Seite 1, Außentemperatur Außentemperatur anzeigen Zeile 2 Tabelle 20 VARIA 1. HMG 4... - Seite 37 KNX-OT-Box Tabelle 21: Stellgrößen für den Heizungsaktor RAM 713 Raum 2 HMG 4 Kommentar Objektname Objektname Stellgröße Heizen GM HMG 4 Kanal 2 RAM 713 Raum 3 HMG 4 Stellgröße Heizen GM HMG 4 Kanal 3 RAM 713 Raum 4 HMG 4 Stellgröße Heizen...
- Seite 38 KNX-OT-Box Tabelle 22: Ermittlung der maximalen Stellgröße. HMG 4 KNX-OT-Box Kommentar Objektname Objektname Maximale Stellgröße Größte Stellgröße aller Zone 1 Kanäle bedarfsgesteuert EM1 HME 4 Maximale Stellgröße Größte Stellgröße aller Rückmeldung der Stellgröße Zone 2 Kanäle Zonen 1..3 bedarfsgesteuert EM2 HME 4 Maximale Stellgröße...
-
Seite 39: Wichtige Parametereinstellungen
KNX-OT-Box 4.2.3 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. Tabelle 23: KNX-OT-Box Parameterseite Parameter Einstellung Allgemein Ermittlung des Sollwertes der Aus Bedarf und Heizung witterungsgesteuert Meldungen von CH Erneutes Senden der aktuellen Vorlauftemperatur bei Änderung um... - Seite 40 KNX-OT-Box Tabelle 25: HMG / HME 4 (Zonen 1..10) Parameterseite Parameter Einstellung Allgemein Art des Grundmoduls GM ist ein HMG 4 Anzahl der 2 Erweiterungsmodule Erweiterungsmodule Typ des 1. EM1 ist ein HME 4 Erweiterungsmoduls Typ des 2. EM2 ist ein HME 4...
-
Seite 41: Anwendung: Sollwertermittlung Aus Bedarf Mit Heizungsaktoren Und Cheops Drive Stellantriebe
Cheops drive Stellantriebe vergleichen ihre Stellgrößen untereinander und senden diese auf eine gemeinsame Adresse. Geräte: • KNX-OT-Box (Best. Nr. 8559200) • 14x RAM 713 S (Best. Nr. 7139201) • HMG 4 (Best. Nr. 4900210) • 1x HME 4 (Best. Nr. 4900211) •... -
Seite 42: Prinzip Und Funktionsweise
KNX-OT-Box 4.3.1 Prinzip und Funktionsweise Die Stellgrößen werden unter allen Cheops Stellantrieben einer Zone ständig verglichen. Wer eine größere hat als die Empfangene, darf sie senden, wer eine kleinere hat sendet nicht. Um den Verlauf zu beschleunigen sendet ein Stellantrieb umso schneller, je größer der Unterschied zwischen der eigenen und der empfangenen Stellgröße ist. -
Seite 43: Übersicht
KNX-OT-Box 4.3.2 Übersicht Obj. 5 Obj. 4 Obj. 3 Zone 1 Obj.13 Obj. 0 Room 1 Obj. 3 Obj. 6 Obj. 9 Zone 2 Obj.13 Obj.20 Obj. 7 Obj.23 Obj.26 Obj.29 Room 14 Zone 3 Obj. 3 Obj. 0 Obj. -
Seite 44: Objekte Und Verknüpfungen
KNX-OT-Box 4.3.3 Objekte und Verknüpfungen Tabelle 27: Stellgrößen für den Heizungsaktor RAM 713 Raum 1 HMG 4 Kommentar Objektname Objektname Stellgröße Heizen GM HMG 4 Kanal 1 RAM 713 Raum 2 HMG 4 Stellgröße Heizen GM HMG 4 Kanal 2... - Seite 45 KNX-OT-Box Tabelle 28: Stellgrößen für die Cheops drive Stellantriebe Zone 3 RAM 713 Raum 9 Cheops drive Raum 9 Kommentar Objektname Objektname Stellgröße Heizen Stellgröße RAM 713 Raum 10 Cheops drive Raum 10 Stellgröße Heizen Stellgröße RAM 713 Raum 11 Cheops drive Raum 11 Stellgröße Heizen...
-
Seite 46: Wichtige Parametereinstellungen
KNX-OT-Box 4.3.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. Tabelle 30: KNX-OT-Box Parameterseite Parameter Einstellung Allgemein Ermittlung des Sollwertes der Über Wärmebedarf, ohne Heizung Witterung Tabelle 31: HMG / HME 4 (Zonen 1..10) - Seite 47 KNX-OT-Box Tabelle 32: RAM 713 S (Raum 1..14) Parameterseite Parameter Einstellung Einstellungen Regelung Standard Tabelle 33: Cheops drive (Raum 9 ) Parameterseite Parameter Einstellung Sicherheit und Zwangsbetrieb Senden des Objekts Alle 5 Minuten “ maximale Stellgröße“ (für Kesselsteuerung) Tabelle 34: Cheops drive (Raum 10..14 )
-
Seite 48: Anhang
KNX-OT-Box 5 Anhang 5.1 Belegreifheizen/Estrichtrockenprogramm • Das Gerät unterstützt das Belegreifheizen nach DIN EN 1264-4. • Die Funktion Belegreifheizen ist ab Werk eingestellt und nach Inbetriebnahme aktiv (LED 1 blinkt). • Die Funktion kann über die ETS (Parameter Belegreifheizen) deaktiviert oder erneut aktiviert werden. -
Seite 49: Der Legionellenschutz
KNX-OT-Box Das Programm wird auf der Parameterseite Allgemein aktiviert und startet sofort nach Download.. Dadurch wird die „normale“ Funktion des Geräts deaktiviert. Um nach Busausfall das Programm an der richtigen Stelle fortzusetzen wird die bereits abgelaufene Zeit des Programms regelmäßig (unverlierbar) gespeichert. -
Seite 50: Objekte Für Den Datenaustausch Mit Opentherm
KNX-OT-Box 5.3 Objekte für den Datenaustausch mit Opentherm: Objektname Data object OT ID ID0-R Bit 0 Central Heating Central Heating freigeben Enable ID0-R Bit 5 Sommerbetrieb Summer/winter mode aktuelle Vorlauftemperatur Boiler water temp. ID25 Vorlauf Sollwert Control Setpoint Flammenstatus... -
Seite 51: Berechnung Des Sollwertes
KNX-OT-Box 5.4 Berechnung des Sollwertes: Sollwert (Komfortbetrieb) = Parameter Komfortsollwert oder Objekt (0) +/– manuelle Verschiebung Sollwert (Standby) = Sollwert Komfortbetrieb – Absenkung im Standbybetrieb – manuelle Verschiebung Sollwert (Nacht) = Sollwert Komfortbetrieb – Absenkung im Nachtbetrieb – manuelle... -
Seite 52: Ermittlung Des Sollwertes Über Wärmebedarf
KNX-OT-Box 5.4.1 Ermittlung des Sollwertes über Wärmebedarf Hier wird die Vorlauftemperatur aufgrund der momentan maximalen Stellgröße des Gebäudes (maximaler Wert aus den Objekten 3..12 „maximale Stellgröße 1..10“) ermittelt. Zur Ermittlung der relevanten Zone werden die Stellgrößen der einzelnen Zonen mit dem zugehörigen Gewichtungsfaktor multipliziert (Parameterseite: Gewichtung der Zonen). - Seite 53 KNX-OT-Box Beispiel: Vorlauftemperatur nach Reset = 40 °C Angestrebte maximale Stellgröße = 70 % Max. Anhebung = 20 K Max. Absenkung = 20 K Abbildung 5 Legende: = Energiesparbereich II = Komfortbereich für ein schnelles Aufheizen kalter Räume. a) Vorlauftemperatur nach Reset bzw. über Objekt 0 vorgegeben.
-
Seite 54: Ermittlung Des Sollwertes Über Witterung, Ohne Wärmebedarf
KNX-OT-Box 5.4.2 Ermittlung des Sollwertes über Witterung, ohne Wärmebedarf Bei witterungsgeführter Vorlaufsteuerung wird die Vorlauftemperatur proportional zur Außentemperatur geregelt. Die Kurve für die Berechnung der Vorlauftemperatur orientiert sich an 2 Festpunkte: • Fußpunkt der Kennlinie: Vorlauftemperatur bei einer Außentemperatur von 20 °C •... - Seite 55 KNX-OT-Box Objekt Außentemperatur Manuelle Verschiebung Komfort Standby Nacht Frost Temperatur Abbildung 7: Vorlaufsollwert in Abhängigkeit der Außentemperatur bei den verschiedenen HKL Betriebsarten. Stand: Mrz-12 (Änderungen vorbehalten) Seite 55 von 59...
-
Seite 56: Ermittlung Des Sollwertes Aus Bedarf Und Witterungsgesteuert
KNX-OT-Box 5.4.3 Ermittlung des Sollwertes aus Bedarf und witterungsgesteuert Diese Methode vereint die Vorteile beider vorher beschriebenen Ermittlungsverfahren. Sowohl der Wärmebedarf als auch die Außentemperatur werden berücksichtigt. Die Sollwertberechnung erfolgt wie bei der Ermittlung des Sollwertes über Wärmebedarf (siehe oben) wobei sich der Ausgangspunkt für die Sollwertberechnung (c), aufgrund der Außentemperatur, nach oben bzw. -
Seite 57: Bedienungsanleitung
KNX-OT-Box 6 Bedienungsanleitung Stand: Mrz-12 (Änderungen vorbehalten) Seite 57 von 59... - Seite 58 KNX-OT-Box Stand: Mrz-12 (Änderungen vorbehalten) Seite 58 von 59...
- Seite 59 KNX-OT-Box Stand: Mrz-12 (Änderungen vorbehalten) Seite 59 von 59...
