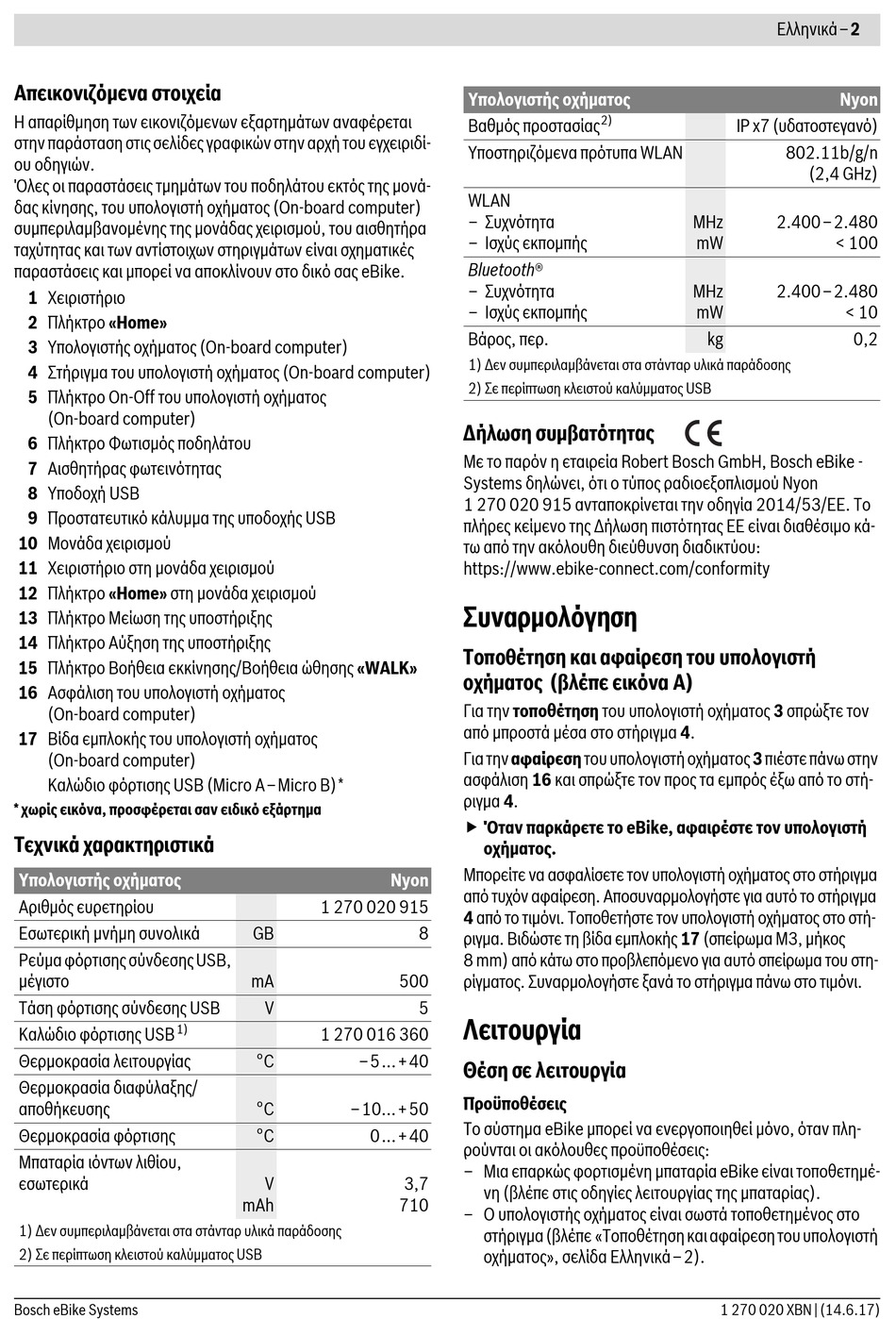

Απεικονιζόμενα στοιχεία
Η απαρίθμηση των εικονιζόμενων εξαρτημάτων αναφέρεται
στην παράσταση στις σελίδες γραφικών στην αρχή του εγχειριδί-
ου οδηγιών.
Όλες οι παραστάσεις τμημάτων του ποδηλάτου εκτός της μονά-
δας κίνησης, του υπολογιστή οχήματος (On-board computer)
συμπεριλαμβανομένης της μονάδας χειρισμού, του αισθητήρα
ταχύτητας και των αντίστοιχων στηριγμάτων είναι σχηματικές
παραστάσεις και μπορεί να αποκλίνουν στο δικό σας eBike.
1 Χειριστήριο
2 Πλήκτρο «Home»
3 Υπολογιστής οχήματος (On-board computer)
4 Στήριγμα του υπολογιστή οχήματος (On-board computer)
5 Πλήκτρο On-Off του υπολογιστή οχήματος
(On-board computer)
6 Πλήκτρο Φωτισμός ποδηλάτου
7 Αισθητήρας φωτεινότητας
8 Υποδοχή USB
9 Προστατευτικό κάλυμμα της υποδοχής USB
10 Μονάδα χειρισμού
11 Χειριστήριο στη μονάδα χειρισμού
12 Πλήκτρο «Home» στη μονάδα χειρισμού
13 Πλήκτρο Μείωση της υποστήριξης
14 Πλήκτρο Αύξηση της υποστήριξης
15 Πλήκτρο Βοήθεια εκκίνησης/Βοήθεια ώθησης «WALK»
16 Ασφάλιση του υπολογιστή οχήματος
(On-board computer)
17 Βίδα εμπλοκής του υπολογιστή οχήματος
(On-board computer)
Καλώδιο φόρτισης USB (Micro A–Micro B)*
* χωρίς εικόνα, προσφέρεται σαν ειδικό εξάρτημα
Τεχνικά χαρακτηριστικά
Υπολογιστής οχήματος
Αριθμός ευρετηρίου
Εσωτερική μνήμη συνολικά
Ρεύμα φόρτισης σύνδεσης USB,
μέγιστο
Τάση φόρτισης σύνδεσης USB
1)
Καλώδιο φόρτισης USB
Θερμοκρασία λειτουργίας
Θερμοκρασία διαφύλαξης/
αποθήκευσης
Θερμοκρασία φόρτισης
Μπαταρία ιόντων λιθίου,
εσωτερικά
1) Δεν συμπεριλαμβάνεται στα στάνταρ υλικά παράδοσης
2) Σε περίπτωση κλειστού καλύμματος USB
Bosch eBike Systems
Nyon
1 270 020 915
GB
mA 500
V
1 270 016 360
°C –5...+40
°C –10...+50
°C 0...+40
V 3,7
mAh 710
Υπολογιστής οχήματος
Βαθμός προστασίας
Υποστηριζόμενα πρότυπα WLAN
WLAN
– Συχνότητα
– Ισχύς εκπομπής
®
– Συχνότητα
– Ισχύς εκπομπής
Βάρος, περ.
1) Δεν συμπεριλαμβάνεται στα στάνταρ υλικά παράδοσης
2) Σε περίπτωση κλειστού καλύμματος USB
Δήλωση συμβατότητας
Με το παρόν η εταιρεία Robert Bosch GmbH, Bosch eBike -
Systems δηλώνει, ότι ο τύπος ραδιοεξοπλισμού Nyon
1 270 020 915 ανταποκρίνεται την οδηγία 2014/53/ΕΕ. Το
πλήρες κείμενο της Δήλωση πιστότητας ΕΕ είναι διαθέσιμο κά-
τω από την ακόλουθη διεύθυνση διαδικτύου:
https://www.ebike-connect.com/conformity
Συναρμολόγηση
Τοποθέτηση και αφαίρεση του υπολογιστή
οχήματος (βλέπε εικόνα A)
Για την τοποθέτηση του υπολογιστή οχήματος 3 σπρώξτε τον
από μπροστά μέσα στο στήριγμα 4.
Για την αφαίρεση του υπολογιστή οχήματος 3 πιέστε πάνω στην
ασφάλιση 16 και σπρώξτε τον προς τα εμπρός έξω από το στή-
ριγμα 4.
 Όταν παρκάρετε το eBike, αφαιρέστε τον υπολογιστή
οχήματος.
Μπορείτε να ασφαλίσετε τον υπολογιστή οχήματος στο στήριγμα
από τυχόν αφαίρεση. Αποσυναρμολογήστε για αυτό το στήριγμα
4 από το τιμόνι. Τοποθετήστε τον υπολογιστή οχήματος στο στή-
8
ριγμα. Βιδώστε τη βίδα εμπλοκής 17 (σπείρωμα M3, μήκος
8 mm) από κάτω στο προβλεπόμενο για αυτό σπείρωμα του στη-
ρίγματος. Συναρμολογήστε ξανά το στήριγμα πάνω στο τιμόνι.
5
Λειτουργία
Θέση σε λειτουργία
Προϋποθέσεις
Το σύστημα eBike μπορεί να ενεργοποιηθεί μόνο, όταν πλη-
ρούνται οι ακόλουθες προϋποθέσεις:
– Μια επαρκώς φορτισμένη μπαταρία eBike είναι τοποθετημέ-
νη (βλέπε στις οδηγίες λειτουργίας της μπαταρίας).
– Ο υπολογιστής οχήματος είναι σωστά τοποθετημένος στο
στήριγμα (βλέπε «Τοποθέτηση και αφαίρεση του υπολογιστή
οχήματος», σελίδα Eλληνικά–2).
2)
IP x7 (υδατοστεγανό)
MHz
mW
MHz
mW
kg
1 270 020 XBN | (14.6.17)
Eλληνικά–2
Nyon
802.11b/g/n
(2,4 GHz)
2.400–2.480
< 100
2.400–2.480
< 10
0,2
