4. Connection
Europe
For connection use WindowMaster
standard WLL extention cable (to be
ordered seperately).
Other countries
For connection use cables and plugs
according to national regulation.
UL approved actuators are delivered
without cable.
Not UL approved actuators are
delivered with 5m grey cable without
connectors.
Important! According to national
regulation, EN 60204-1 and the
directive of machinery, the yellow-
green cable must not be used for
anything else that earth (PE).
Wiring lenght/dimension
Permitted voltage drop in the actuator cable is max. 2V.
When MotorLink™ max. 50m cable to the last actuator.
1 cable per window.
2A
Single and synchro actuators / Single und Synchro Antriebe / Single og synkro motorer / Simple et synchro actionneurs /
Single och synhro motorer
Wiring dimensions / Leitungsquerschnitt / Ledningstværsnit / Dimensions du câblage / Kabeltvärsnitt
Wiring length max.
1 Actuator / Antrieb / Motor / Moteur / Motor
Leitungslänge max.
2 Actuators / Antriebe / Motorer / Moteurs / Motorer
Ledningslængde max.
3 Actuators / Antriebe / Motorer / Moteurs / Motorer
Longueur max. du câblage
Max kabellängd
4 Actuators / Antriebe / Motorer / Moteurs / Motorer
*MotorLink™ max 50m

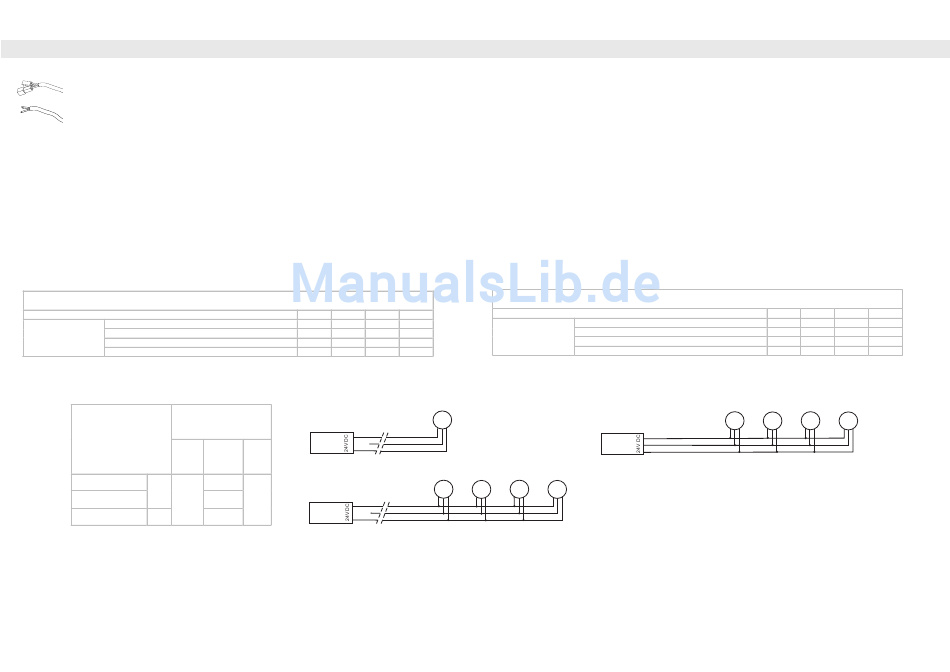

Connection of actuators
For connetion to control unit see the Control Unit
instruction
WMU 84x / 86x / 88x / 89x-n
Couleur des câbles
White
n = 1 (Single/Simple)
Weiss
n = 2 (Double/Synchro)
Hvid
n = 3 (Triple/Trial/Trippel)
Blanc
n = 4 (Quad/Quattro)
Vit
Open
±24VDC (-1)
Auf
Åbn
Ouvrir
±24VDC (-2/-3/-4)
+
Öppna
MotorLink™ (-1/-2/-3/-4)
*
k
Explanation of words
Maintenance
When ±24V DC actuators DO NOT connect the
cable to the control unit. The cable can be used
cable
for maintenance.
Sync
Synchronization communication
Depending on ML-comm
*
ML-comm
MotorLink™ communication from WCC / WLC /
WLS / WSC / WIC xxM
4. Anschluss
Europa
Als eine weiterführende Leitung/Verlängerung ist eine
WLL Standardleitung lieferbar und gesondert bestellt
werden.
Andere Länder
Für den Anschluss müssen Kabel und Stecker nach die
Nationale Richtlinien eingehalten werden.
UL geprüfte Antriebe werden ohne Leitung geliefert.
Nicht UL geprüfte Antriebe werden mit 5m graue
Leitung ohne Anschlusssteckern geliefert.
Wichtig! Nach den nationalen Vorschriften, EN 60204-
1 und der Maschinendirektive, darf die grün-gelbe Ader
zu keinem anderen Zweck als Erde (PE) verwendet
werden.
Leitungslänge/-querschnitt
Der zulässige max. Spannungsabfall auf der
Motorleitung beträgt 2V.
Bei MotorLink™max. 50m Leitung bis zu dem letzten
Fenster.1 Leitung pro Fenster.
0,75mm²
1,50 mm²
2,50 mm²
21m
42m
70m*
11m
21m
35m
7m
14m
23m
5m
11m
18m
Verbindung von Antrieben
Für den Anschluss an die Steuereinheit siehe
Steuereinheitanleitung
Cable colour
Kabelfarbe
±24V DC Single
Kabelfarve
WMU 84x/86x/88x/89x-1
+/-
Kabelfärg
WCC xxx
Green
Brown
WSC xxx
-/+
Grün
Braun
Grøn
Brun
Vert
Marron
Grön
Brun
Maintenance
cable
±24V DC Synchro
WMU 84x/86x/88x/89x-2/-3/-4
Sync
-
+/-
WCC xxx
ML-
WSC xxx
-/+
comm
Worterklärung
Bei ±24V DC Antrieben werden das Kabel NICHT zu der
Stromver-sorgung angeschlossen. Das Kabel kann in
verbindung mit Service verwendet werden.
Synchronisations-Kommunikation
Abhängig von ML-comm
MotorLink™ Kommunikation mit WCC / WLC / WLS / WSC
/ WIC xxM
4. Tilslutning
Europa
Forlængerkabel WLL kan leveres som standardvare og
skal bestilles separat.
Øvrige lande
For tilslutning anvendes kabler og stik iht. de gældende
nationale regler.
UL godkendte motorer leveres uden kabel.
Ikke UL godkendte motorer leveres med 5m grå
tilledning uden tilslutningsstik.
Vigtigt! I henhold til stærkstrømsreglementet, DS EN
60204-1 og maskindirektivet må den gulgrønne
beskyttelsesleder ikke anvendes til andet end jord
(PE).
Ledningslængde/-tværsnit
Det tilladelige spændingstab på motorled-ningen må
max. være 2V.
Ved MotorLink™ max. 50m kabel til sidste motor.
Et kabel per vindue.
5A
Single and synchro actuators / Single und synchro Antriebe / Single og synkro motorer / Simple et synchro actionneurs /
Single och synchro motorer
Wiring dimensions / Leitungsquerschnitt / Ledningstværsnit / Dimensions du câblage / Kabeltvärsnitt
4,00 mm²
Wiring length max.
112m*
Leitungslänge max.
56m*
Ledningslængde max.
37m
Longueur max. du câblage
Max kabellängd
28m
Tilslutning af motorer
For tilslutning til styreenhed se styreenhedsvejledningen
M
1
Maintenance cable
M
M
M
M
1
3
2
4
Maintenance cable
SYNC
SYNC
SYNC
Ordforklaring
Ved ±24V DC motorer tilsluttes kablet IKKE til
strømforsyningen. Kablet kan anvendes ifbm. service.
Synkroniserings-kommunikation
Afhængig af ML-comm
MotorLink™ kommunikation med WCC / WLC / WLS /
WSC / WIC xxM
4. Raccordements
Pour l´Europe
Une rallonge WLL est disponible en tant que produit
standard et doit être commandée séparément.
Pour les autres pays
Pour le raccordement, veuillez utiliser des câbles et
des prises conformes à la règlementation locale en
vigueur.
Moteurs UL-certifiés sont livrés sans câble.
Moteurs non UL-certificés sont livrés avec un gris câble
de 5m sans connecteur.
Important! Conformément à la règlementation locale
en vigueur, EN 60204-1 et la directive des machines, le
câble de couleur jaune-vert ne doit pas être utilisé pour
autre chose que la Terre (PE)
Longueur/Dimension du câblage
La baisse de tension autorisée dans le câble du moteur
est de 2V maximum.
Quand il y a maximum 50m de câble jusqu'au dernier
moteur Motorlink, nous recommandons de poser 1
câble par ouvrant.
1 Actuator / Antrieb / Motor / Moteur / Motor
2 Actuators / Antriebe / Motorer / Moteurs / Motorer
3 Actuators / Antriebe / Motorer / Moteurs / Motorer
4 Actuators / Antriebe / Motorer / Moteurs / Motorer
Raccordement des moteurs
Pour le raccordement de l'unité de commande,
consulter le guide d'installation de l'unité de commande.
MotorLink™
M
1
WMU 84x/86x/88x/89x-1/-2/-3-4
WCC / WSC
WLC / WLS
ML-comm
WIC xxM
Explication des termes
Moteurs +- 24V DC : ne pas raccorder le câble à l'unité de
commande. Le câble peut être utilisé pour la maintenance.
Communication de synchronisation
Selon la Communication ML
La communication MotorLink™ provenant de WCC / WLC
/ WLS / WSC / WIC xxM
4. Anslutning
Europa
Förlängningskabel kan levereras som standardvara
(WLL-kabel) och måste beställas separat.
Övriga länder
För anslutning använder kabeln och kontakten i enlighet
med gällande nationella bestämmelser.
UL certifierade motorer utan kabel.
Inte UL godkända motorer levereras med 5m grå
anslutningskabel utan kontakt.
Vigtig! Enlighet med nationell lagstiftning, EN 60204-1
och direktivet om maskiner måste gulgrön kabel inte
användas för något annat som jord (PE).
Kabellängd/-tvärsnitt
Tillåten spänningsförlust för motorledningen är max.
2 V.
När MotorLink™ max. 50m kabe till den sidsta motor.
1 kabel per fönster.
0,75mm²
1,50 mm²
2,50 mm²
4,00 mm²
8m
17m
28m
45m
4m
8m
14m
22m
3m
6m
9m
15m
2m
4m
7m
11m
Anslutning av motorer
För anslutning till styrenhet se styrenhetvägledningen
M
M
M
2
3
4
Ordförklaring
För ±24V DC-motorer ska kabeln INTE anslutas till
strömförsörjningen. Kabeln kan användas vid underhåll
och service.
Synkroniseringskommunikation
Beroende på ML-comm
MotorLink™-kommunikation från WCC / WLC / WLS /
WSC / WIC xxM
