Verwandte Anleitungen für Omnitronic PM-3IIP
Inhaltszusammenfassung für Omnitronic PM-3IIP

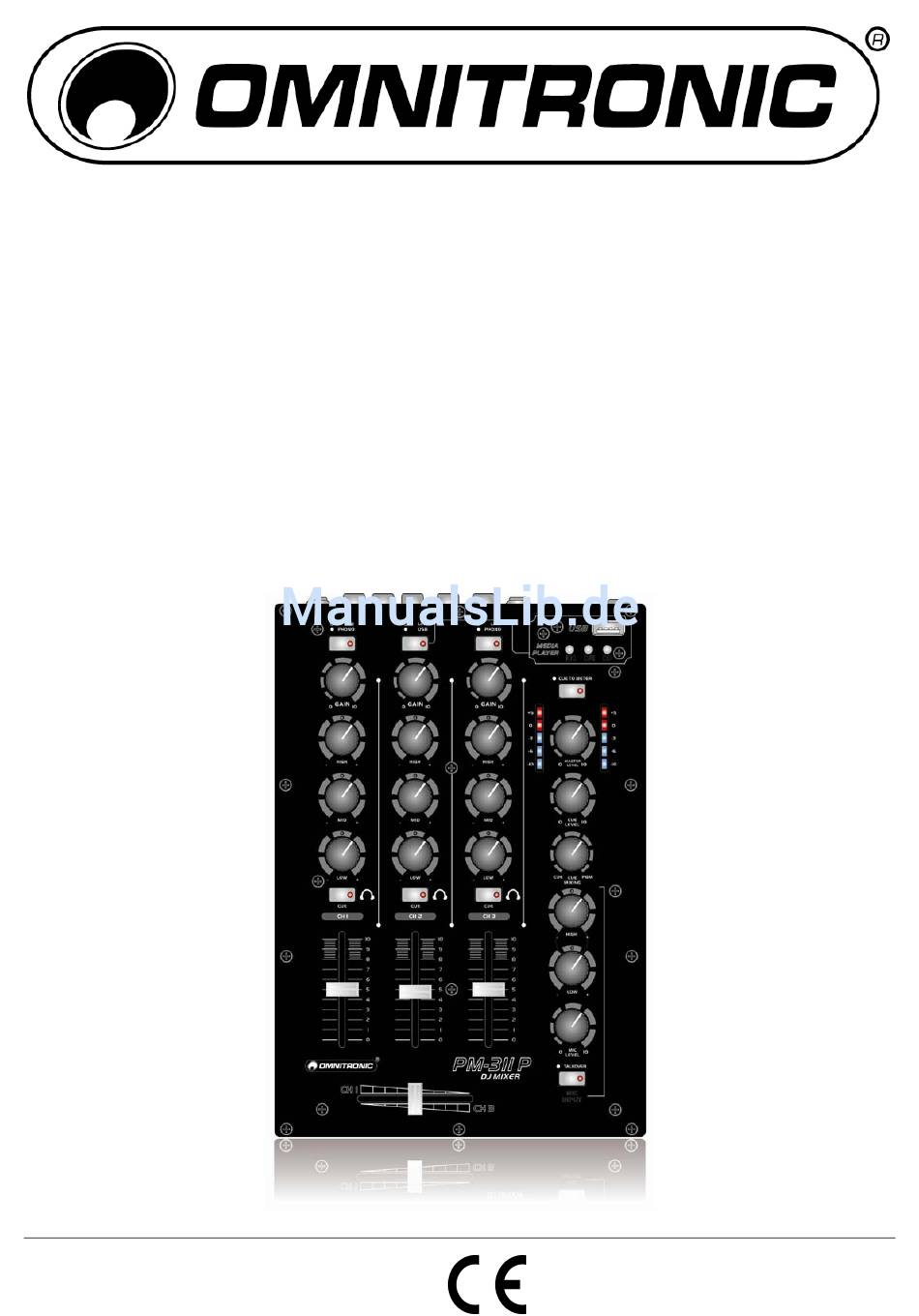

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL PM-311P DJ MIXER © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Seite 2 2/20 00072956.DOC, Version 1.0...
-
Seite 3: Inhaltsverzeichnis
10006879 This user manual is valid for the article number: 10006879 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 3/20 00072956.DOC, Version 1.0... -
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für den OMNITRONIC DJ-Mixer PM-311P entschieden haben. Sie haben hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 5: Bestimmungsgemässe Verwendung
Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, wenn es ans Netz angeschlossen wird. Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. -
Seite 6: Bedienelemente Und Anschlüsse
4. BEDIENELEMENTE UND ANSCHLÜSSE Klangregler für die Kanäle 1-3 Eingangsumschalter Klangregelung für die Höhen (HIGH), Mitten (MID) • Kanal 1 und 3: Zum Umschalten der rückseitigen und Bässe (LOW) im Bereich -26 dB bis +12 dB. Eingänge von Line- auf Phono-Eingang. •... - Seite 7 Kanalfader für die Kanäle 1-3 Lautstärkeregler für den Kopfhörerausgang Crossfader Lautstärkeregler für den Masterausgang Überblendet zwischen den Kanälen 1 und 3. LED-Pegelanzeige Umschaltbare, 6-fache LED-Anzeige des Stereo- Talkover Ein/Aus Ein-/Ausschalter für die Talkoverfunktion. Bei Mastersignals bzw. des Monitorsignals im Bereich gedrückter Taste (rote LED leuchtet) werden bei -10 dB bis +5 dB.
-
Seite 8: Inbetriebnahme
5. INBETRIEBNAHME 5.1 Installation Stellen Sie das Gerät auf einer ebenen Fläche auf. Achten Sie bei der Standortwahl des Geräts darauf, dass um das Gerät herum genügend Abstand zu anderen Geräten vorhanden ist, um die Wärmeabstrahlung zu verbessern. Dauerhafte Überhitzung kann zu Schäden am Gerät führen. 5.2 Anschlüsse Schalten Sie das Mischpult und die anzuschließenden Geräte vor dem Anschluss bzw. -
Seite 9: Bedienung
6. BEDIENUNG Stellen Sie vor dem Einschalten den Masterregler auf Null, um Einschaltgeräusche zu vermeiden. Schalten Sie dann den Mixer mit dem Netzschalter ein und anschließend die nachfolgenden Audiogeräte. Schalten Sie den Mixer nach dem Betrieb wieder mit dem Netzschalter aus. 6.1 Grundeinstellung der Eingangskanäle Stellen Sie alle Gain-Regler, Klangregler und den Crossfader in die Mittelposition. -
Seite 10: Vorhören Der Kanäle
6.4 Vorhören der Kanäle Mit der Vorhörfunktion können Sie jeden der Eingangskanäle 1-3 über einen Kopfhörer abhören, auch wenn der jeweilige Kanal ausgeblendet ist. Dadurch kann z. B. der richtige Zeitpunkt zum Einblenden einer Tonquelle abgepasst werden. Alternativ ist es auch möglich, das laufende Musikprogramm vor dem Masterfader abzuhören. -
Seite 11: Reinigung Und Wartung
7. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. -
Seite 12: Technische Daten
9. TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ über mitgeliefertes Netzteil Gesamtanschlusswert: USB-Schnittstelle: USB Typ A Geeignete Speichermedien: USB-Geräte bis 32 GB (FAT32) Wiedergabeformat: MP3, WAV Eingänge: Line/Phono: 2 x Stereo-Cinch Line: Stereo-Cinch DJ-Mikrofon: 6,3-mm-Klinke, unsym. Ausgänge: Master: Stereo-Cinch Record: Stereo-Cinch... -
Seite 13: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen the OMNITRONIC mixer PM-311P. You have acquired a reliable and powerful device. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years. -
Seite 14: Operating Determinations
Keep away from heaters and other heating sources! If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Never put any liquids on the device or close to it. -
Seite 15: Operating Elements And Connections
4. OPERATING ELEMENTS AND CONNECTIONS Tone controls for the channels 1-3 Input selector switches Controls for the high frequencies (HIGH), midrange • Channels 1 and 3: For switching the rear inputs frequencies and bass frequencies (LOW) within the from line level to phono level. range of -26 dB to +12 dB. - Seite 16 Channel faders Level control for the headphones output Crossfader Master level control For crossfading between channel 1 and channel 3. Output level LED meter Talkover on/off Switchable 6-digit LED meter for the stereo master On/off switch for the talkover function. With the button signal or the monitor signal within the range of -10 engaged (red LED lights), the levels of the channels dB to +5 dB.
-
Seite 17: Set Up
5. SET UP 5.1 Installation Set up the mixer on a plane surface. Please make sure that there is enough space around the unit for ventilation to improve heat dissipation. Steady overheating will damage the unit. 5.2 Connections Switch off the mixer prior to connecting any units or to changing any existing connections. Connect the stereo audio sources to the corresponding RCA jacks (white jack = left channel;... -
Seite 18: Operation
6. OPERATION Prior to switching on, set the master control to zero to avoid damage to the hearing by a volume which is too high when switching on. Switch on the mixer with the power switch and then the connected units. After operation, switch off the mixer with the power switch. -
Seite 19: Prefader Listening To The Channels
6.4 Prefader listening to the channels The cue function allows monitoring each of the channels 1-3 via headphones even if the corresponding channel is faded out. Thus, it is possible, e. g. to time the moment for fading in an audio source. Alternatively it is possible to monitor the current music program ahead of the master control. -
Seite 20: Cleaning And Maintenance
7. CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.
