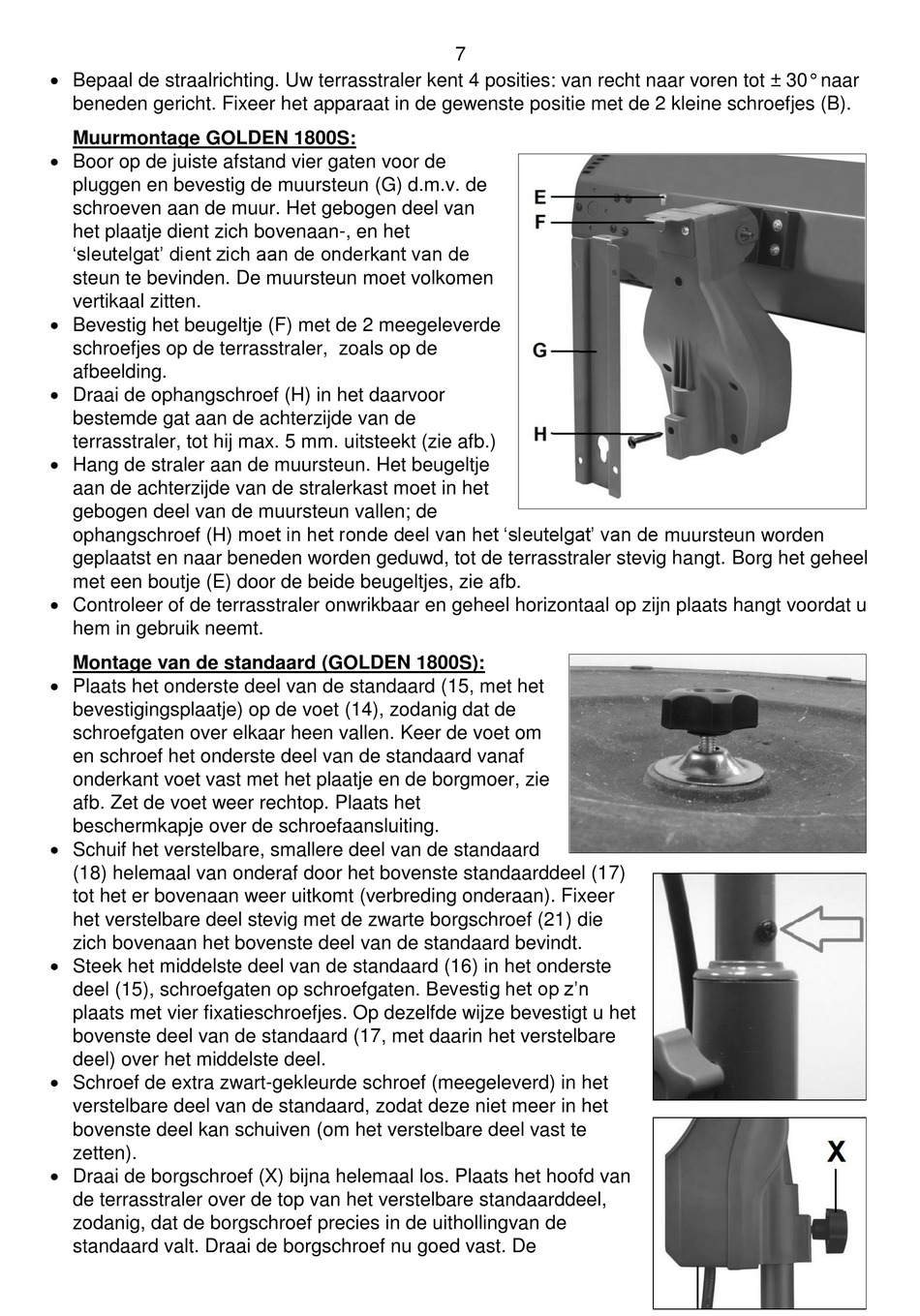

EUROM Q-time Golden Handbuch Seite 7

 Bepaal de straalrichting. Uw terrasstraler kent 4 posities: van recht naar voren tot ± 30° naar
beneden gericht. Fixeer het apparaat in de gewenste positie met de 2 kleine schroefjes (B).
Muurmontage GOLDEN 1800S:
 Boor op de juiste afstand vier gaten voor de
pluggen en bevestig de muursteun (G) d.m.v. de
schroeven aan de muur. Het gebogen deel van
het plaatje dient zich bovenaan-, en het
'sleutelgat' dient zich aan de onderkant van de
steun te bevinden. De muursteun moet volkomen
vertikaal zitten.
 Bevestig het beugeltje (F) met de 2 meegeleverde
schroefjes op de terrasstraler, zoals op de
afbeelding.
 Draai de ophangschroef (H) in het daarvoor
bestemde gat aan de achterzijde van de
terrasstraler, tot hij max. 5 mm. uitsteekt (zie afb.)
 Hang de straler aan de muursteun. Het beugeltje
aan de achterzijde van de stralerkast moet in het
gebogen deel van de muursteun vallen; de
ophangschroef (H) moet in het ronde deel van het 'sleutelgat' van de muursteun worden
geplaatst en naar beneden worden geduwd, tot de terrasstraler stevig hangt. Borg het geheel
met een boutje (E) door de beide beugeltjes, zie afb.
 Controleer of de terrasstraler onwrikbaar en geheel horizontaal op zijn plaats hangt voordat u
hem in gebruik neemt.
Montage van de standaard (GOLDEN 1800S):
 Plaats het onderste deel van de standaard (15, met het
bevestigingsplaatje) op de voet (14), zodanig dat de
schroefgaten over elkaar heen vallen. Keer de voet om
en schroef het onderste deel van de standaard vanaf
onderkant voet vast met het plaatje en de borgmoer, zie
afb. Zet de voet weer rechtop. Plaats het
beschermkapje over de schroefaansluiting.
 Schuif het verstelbare, smallere deel van de standaard
(18) helemaal van onderaf door het bovenste standaarddeel (17)
tot het er bovenaan weer uitkomt (verbreding onderaan). Fixeer
het verstelbare deel stevig met de zwarte borgschroef (21) die
zich bovenaan het bovenste deel van de standaard bevindt.
 Steek het middelste deel van de standaard (16) in het onderste
deel (15), schroefgaten op schroefgaten. Bevestig het op z'n
plaats met vier fixatieschroefjes. Op dezelfde wijze bevestigt u het
bovenste deel van de standaard (17, met daarin het verstelbare
deel) over het middelste deel.
 Schroef de extra zwart-gekleurde schroef (meegeleverd) in het
verstelbare deel van de standaard, zodat deze niet meer in het
bovenste deel kan schuiven (om het verstelbare deel vast te
zetten).
 Draai de borgschroef (X) bijna helemaal los. Plaats het hoofd van
de terrasstraler over de top van het verstelbare standaarddeel,
zodanig, dat de borgschroef precies in de uithollingvan de
standaard valt. Draai de borgschroef nu goed vast. De
