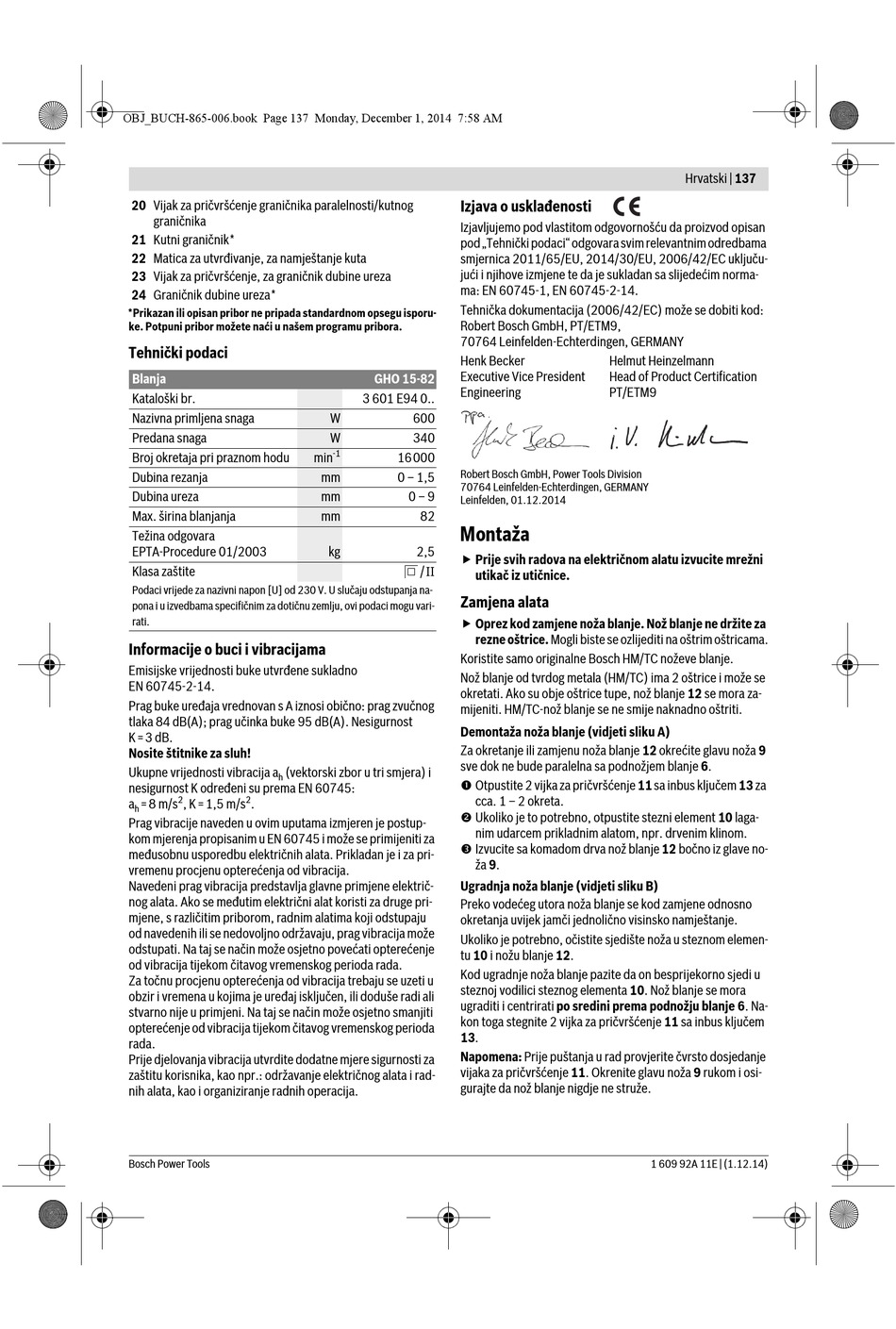

20 Vijak za pričvršćenje graničnika paralelnosti/kutnog
graničnika
21 Kutni graničnik*
22 Matica za utvrđivanje, za namještanje kuta
23 Vijak za pričvršćenje, za graničnik dubine ureza
24 Graničnik dubine ureza*
*Prikazan ili opisan pribor ne pripada standardnom opsegu isporu-
ke. Potpuni pribor možete naći u našem programu pribora.
Tehnički podaci
Blanja
Kataloški br.
Nazivna primljena snaga
Predana snaga
Broj okretaja pri praznom hodu
Dubina rezanja
Dubina ureza
Max. širina blanjanja
Težina odgovara
EPTA-Procedure 01/2003
Klasa zaštite
Podaci vrijede za nazivni napon [U] od 230 V. U slučaju odstupanja na-
pona i u izvedbama specifičnim za dotičnu zemlju, ovi podaci mogu vari-
rati.

Informacije o buci i vibracijama

Emisijske vrijednosti buke utvrđene sukladno
EN 60745-2-14.
Prag buke uređaja vrednovan s A iznosi obično: prag zvučnog
tlaka 84 dB(A); prag učinka buke 95 dB(A). Nesigurnost
K=3 dB.
Nosite štitnike za sluh!
Ukupne vrijednosti vibracija a (vektorski zbor u tri smjera) i
h
nesigurnost K određeni su prema EN 60745:
2 2
a =8 m/s , K=1,5 m/s .
h
Prag vibracije naveden u ovim uputama izmjeren je postup-
kom mjerenja propisanim u EN 60745 i može se primijeniti za
međusobnu usporedbu električnih alata. Prikladan je i za pri-
vremenu procjenu opterećenja od vibracija.
Navedeni prag vibracija predstavlja glavne primjene električ-
nog alata. Ako se međutim električni alat koristi za druge pri-
mjene, s različitim priborom, radnim alatima koji odstupaju
od navedenih ili se nedovoljno održavaju, prag vibracija može
odstupati. Na taj se način može osjetno povećati opterećenje
od vibracija tijekom čitavog vremenskog perioda rada.
Za točnu procjenu opterećenja od vibracija trebaju se uzeti u
obzir i vremena u kojima je uređaj isključen, ili doduše radi ali
stvarno nije u primjeni. Na taj se način može osjetno smanjiti
opterećenje od vibracija tijekom čitavog vremenskog perioda
rada.
Prije djelovanja vibracija utvrdite dodatne mjere sigurnosti za
zaštitu korisnika, kao npr.: održavanje električnog alata i rad-
nih alata, kao i organiziranje radnih operacija.
Bosch Power Tools
Izjava o usklađenosti
Izjavljujemo pod vlastitom odgovornošću da proizvod opisan
pod „Tehnički podaci" odgovara svim relevantnim odredbama
smjernica 2011/65/EU, 2014/30/EU, 2006/42/EC uključu-
jući i njihove izmjene te da je sukladan sa slijedećim norma-
ma: EN 60745-1, EN 60745-2-14.
Tehnička dokumentacija (2006/42/EC) može se dobiti kod:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Executive Vice President
GHO 15-82
Engineering
3 601 E94 0..
W 600
W 340
-1
min 16000
Robert Bosch GmbH, Power Tools Division
mm 0 – 1,5
70764 Leinfelden-Echterdingen, GERMANY
mm 0 – 9
Leinfelden, 01.12.2014
mm 82
Montaža
kg 2,5
 Prije svih radova na električnom alatu izvucite mrežni
/II
utikač iz utičnice.

Zamjena alata

 Oprez kod zamjene noža blanje. Nož blanje ne držite za
rezne oštrice. Mogli biste se ozlijediti na oštrim oštricama.
Koristite samo originalne Bosch HM/TC noževe blanje.
Nož blanje od tvrdog metala (HM/TC) ima 2 oštrice i može se
okretati. Ako su obje oštrice tupe, nož blanje 12 se mora za-
mijeniti. HM/TC-nož blanje se ne smije naknadno oštriti.
Demontaža noža blanje (vidjeti sliku A)
Za okretanje ili zamjenu noža blanje 12 okrećite glavu noža 9
sve dok ne bude paralelna sa podnožjem blanje 6.
 Otpustite 2 vijka za pričvršćenje 11 sa inbus ključem 13 za
cca. 1 – 2 okreta.
 Ukoliko je to potrebno, otpustite stezni element 10 laga-
nim udarcem prikladnim alatom, npr. drvenim klinom.
 Izvucite sa komadom drva nož blanje 12 bočno iz glave no-
ža 9.
Ugradnja noža blanje (vidjeti sliku B)
Preko vodećeg utora noža blanje se kod zamjene odnosno
okretanja uvijek jamči jednolično visinsko namještanje.
Ukoliko je potrebno, očistite sjedište noža u steznom elemen-
tu 10 i nožu blanje 12.
Kod ugradnje noža blanje pazite da on besprijekorno sjedi u
steznoj vodilici steznog elementa 10. Nož blanje se mora
ugraditi i centrirati po sredini prema podnožju blanje 6. Na-
kon toga stegnite 2 vijka za pričvršćenje 11 sa inbus ključem
13.
Napomena: Prije puštanja u rad provjerite čvrsto dosjedanje
vijaka za pričvršćenje 11. Okrenite glavu noža 9 rukom i osi-
gurajte da nož blanje nigdje ne struže.
