Anleitung
V-VENTURE
Elektro Segelflugmodell
9910.RTF

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für GRAUPNER 9910

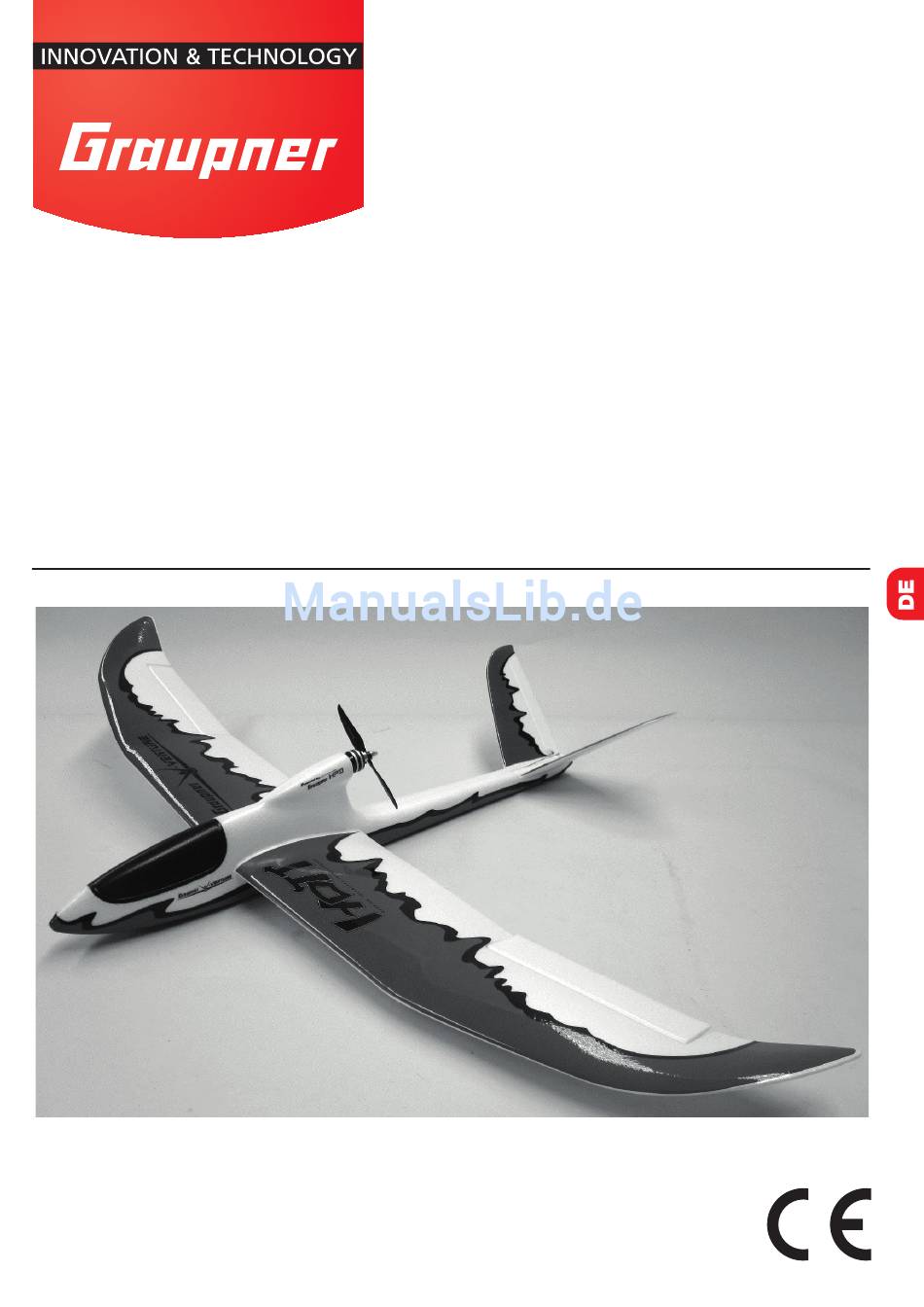

  • Seite 1 Anleitung V-VENTURE Elektro Segelflugmodell 9910.RTF...
  • Seite 2 2 / 16 9910.RTF_WD_V1...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung ................4 Servicestellen .................4 Bestimmungsgemäße Verwendung ........5 Lieferumfang ................5 Technische Daten ..............5 Symbolbeschreibung ..............6 Sicherheitshinweise ..............6 Konformitätserklärung ............13 Hinweise zum Umweltschutz ..........14 Wartung und Pflege ..............14 Garantiebedingungen ............14 3 / 16 9910.RTF_WD_V1...
  • Seite 4: Einführung

    Einführung Vielen Dank, dass Sie sich für einen Graupner V-VENTURE ent- schieden haben. Dieses Elektro-Segelflugmodell ist extrem viel- seitig. Lesen Sie diese Anleitung sorgfältig durch um die besten Resul- tate mit Ihrem V-VENTURE zu erzielen und vor allem um Ihr Modell sicher zu steuern.
  • Seite 5: Bestimmungsgemäße Verwendung

    Verwendung wird keine Garantie oder Haftung übernommen. Lesen Sie vorab die gesamte Anleitung gewissenhaft bevor Sie den V-VENTURE einsetzen. Graupner/SJ arbeitet ständig an der Weiterentwicklung sämtli- cher Produkte; Änderungen des Lieferumfangs in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten. Zielgruppe Das Produkt ist kein Spielzeug.
  • Seite 6: Symbolbeschreibung

    Hitze oder Kälte aus. Der Fernsteuerbetrieb darf nur bei „normalen“ Außentemperaturen durchgeführt werden, d. h. in einem Bereich von -10 ° C bis +55 ° C.  Für den Betrieb Ihres Flugmodells benötigen Sie eine gültige Haftpflichtversicherung, dies ist vom Gesetzgeber so vorge- schrieben. 6 / 16 9910.RTF_WD_V1...
  • Seite 7 Sitz und mögliche Beschädigungen. Das Modell darf erst nach Beseitigung aller Mängel in Betrieb genommen werden.  Funkstörungen, verursacht durch Unbekannte, können stets ohne Vorwarnung auftreten! Das Modell ist dann steu- erlos und unberechenbar! 7 / 16 9910.RTF_WD_V1...
  • Seite 8  V-Leitwerkshälften 1 Paar No. 9910.4  Luftschraube 6x4,5 Zoll No. 9910.12  Motorträger No. 9910.17  Anlenkungen, Rudergestänge u. Kleinteile No. 9910.18  CFK-Holm No. 9910.20  Luftschraubenkupplung für Wellen-Ø 2,3 mm 9910.29  COMPACT 2612-1950 7,4 V BL-Motor No.
  • Seite 9  COMPACT CONTROL 20A BEC BL-Regler No. 9910.82  Höhenruderservo DS 1223 No. 7890  Querruderservo DS 1223 mit 500 mm Servokabellänge No. 7890.500  LiPo-Akku 20C 2/2200 7,4 V No. 7632.2 Rumpfdarstellung 1. Trimmgewicht 10 g, ist eingeklebt 2. Empfänger-Position 3.
  • Seite 10 Nach einigen Montage- vorgängen werden sich die Tragflächenhälften wesentlich leich- ter zusammenschieben lassen. Belegung des Empfängers Die Servokabel entsprechend der Darstellung einstecken. Regler und Höhenruder sind bereits eingesteckt. frei Querruder rechts frei Höhenruder Querruder links Regler No. S1012 10 / 16 9910.RTF_WD_V1...
  • Seite 11 Steuerknüppeln. Das Modell mit dem Trimm- taster für das Querruder so austrimmen, dass es geradeaus fliegt. Das Höhenruder so trimmen, dass das Modell mit Motor- kraft leicht steigt und einen flachen Gleitflug zeigt. 11 / 16 9910.RTF_WD_V1...
  • Seite 12 Modells durch dosierte Höhenruderausschläge reduzieren. Die Landung immer gegen die Windrichtung aus- führen. Unbedingt darauf achten, dass nach jedem Betrieb die XT60 Steckverbindung wieder getrennt wird. GRAUPNER/SJ Modellbau wünscht Ihnen viele schöne Flüge mit dem neuen FlugmodellV-VENTURE 12 / 16 9910.RTF_WD_V1...
  • Seite 13: Konformitätserklärung

    Konformitätserklärung 9910.82 COMPACT CONTROL 20A BEC BL-Regler Graupner/SJ erklärt, dass das Produkt den CE Bestimmungen ent- spricht. EN 55014-1: 2006+A1: 2009+A2:2011; EN 61000-3-2: 2014 EN 61000-3-3: 2013; EN 55014-2: 1997+A1: 2001+A2:2008 9910.81 COMPACT 2612-1950 7,4 V BL-Motor Graupner/SJ erklärt, dass das Produkt den CE Bestimmungen ent- spricht.
  • Seite 14: Hinweise Zum Umweltschutz

    Die jeweils aktuelle Version finden Sie im Internet unter www.graupner.de auf der entsprechenden Pro- duktseite. Darüber hinaus übernimmt die Firma Graupner keiner- lei Verantwortung oder Haftung für Fehler oder Ungenauigkei- ten, die in Bau- bzw. Bedienungsanleitungen auftreten können.
  • Seite 15 Notizen 15 / 16 9910.RTF_WD_V1...
