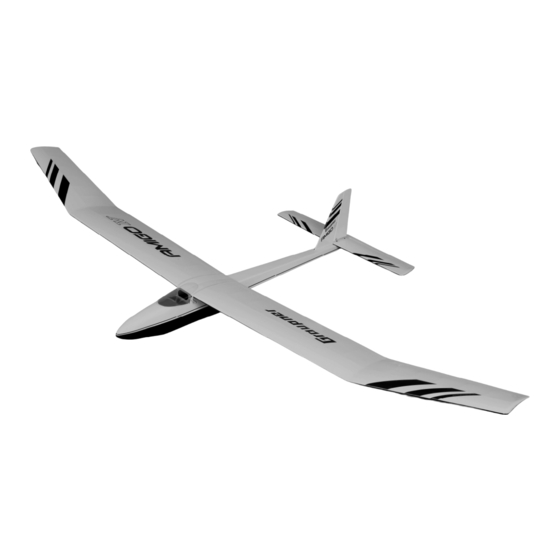

- Seite 1 Best.-Nr. 9546 Montageanleitung AMIGO IV RC-Fast-Fertigflugmodell Spannweite ca. 2000 mm Es wird ein HoTT COMPUTERSYSTEM mit 2 Funktionen benötigt GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 05/2013...
- Seite 2 Montageanleitung zur Beachtung weitergegeben werden. Allgemeines Das Modell AMIGO IV ist ein klassisches Graupner/SJ Flugmodell das hervorragende Flugleistungen erzielt. Die Konstruktion des AMIGO ist zeitlos schön und kam ursprünglich bereits im Jahre 1960 auf den Markt. Das Modell ist hochstartfähig, kann jedoch auch mit einem Motoraufsatz als Motorsegler geflogen...
- Seite 3 Bitte beachten Sie, dass sich Ruderhörner unterscheiden. Damit die Gestänge sich leicht schieben lassen müssen diese evtl. am Rumpfaustritt geringfügig nachgebogen werden. Die Befestigungsbohrungen der Ruderhörner auf GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 05/2013...
- Seite 4 Stecken Sie die Anschlusskabel der Servos folgendermaßen in den Empfänger ein: Buchse 1 Schalterkabel mit angeschlossenem Empfängerakku, Buchse 2 Seitenruderservo, Buchse 3 Höhenruderservo. Beachten Sie dazu die graphische Darstellung auf dem Empfänger, sodass die Kabel alle damit übereinstimmend GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 05/2013...
- Seite 5 Luftschraube durchführen. Die G 3,5-Steckverbindung nach jedem Betrieb des Motors bzw. des Modells aus Sicherheitsgründen und zum Schutz der LiPo-Batterie unbedingt wieder trennen. Auch bei Nichtverwendung des GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 05/2013...
- Seite 6 Das Auswiegen erfolgt in flugfertigem Zustand, also mit kompletter RC- Ausstattung. Der Schwerpunkt liegt bei 115 mm von der Tragflächenvorderkante aus gemessen. Die Schwerpunktlage wird geprüft, indem das Modell im Schwerpunkt unterhalb der GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler!
- Seite 7 Das Modell durch minimale Seiten- und Höhenruderkorrekturen steuern. Die Feintrimmung erfolgt über die Trimmschieber unterhalb bzw. neben den Steuerknüppeln. Die Landung exakt gegen die Windrichtung durchführen. Graupner/SJ wünscht Ihnen viele schöne Flüge mit dem neuen Flugmodell AMIGO IV Technische Daten AMIGO IV Spannweite ca.
- Seite 8 Steuern und Ausweichen zu gewährleisten. Machen sich während des Fluges Funktionsbeeinträchtigungen/Störungen bemerkbar, muss aus Sicherheitsgründen sofort die Landung eingeleitet werden. Sie haben anderen Luftfahrzeugen stets auszuweichen. Start- und Landeflächen müssen frei von Personen und sonstigen Hindernissen sein. GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 05/2013...
- Seite 9 Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik Deutschland vertriebenen, durch einen Verbraucher (§ 13 BGB) erworbenen Gegenstand zeigen, übernehmen wir, die Fa. Graupner/SJ GmbH D-73230 Kirchheim/Teck im nachstehenden Umfang die Mängelbeseitigung für den Gegenstand.
